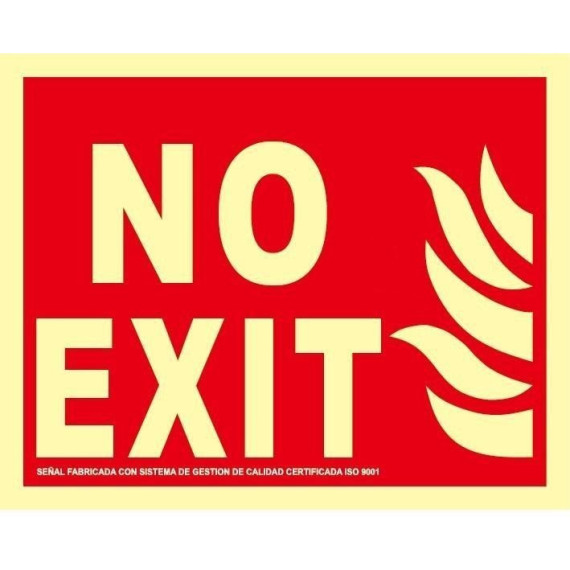

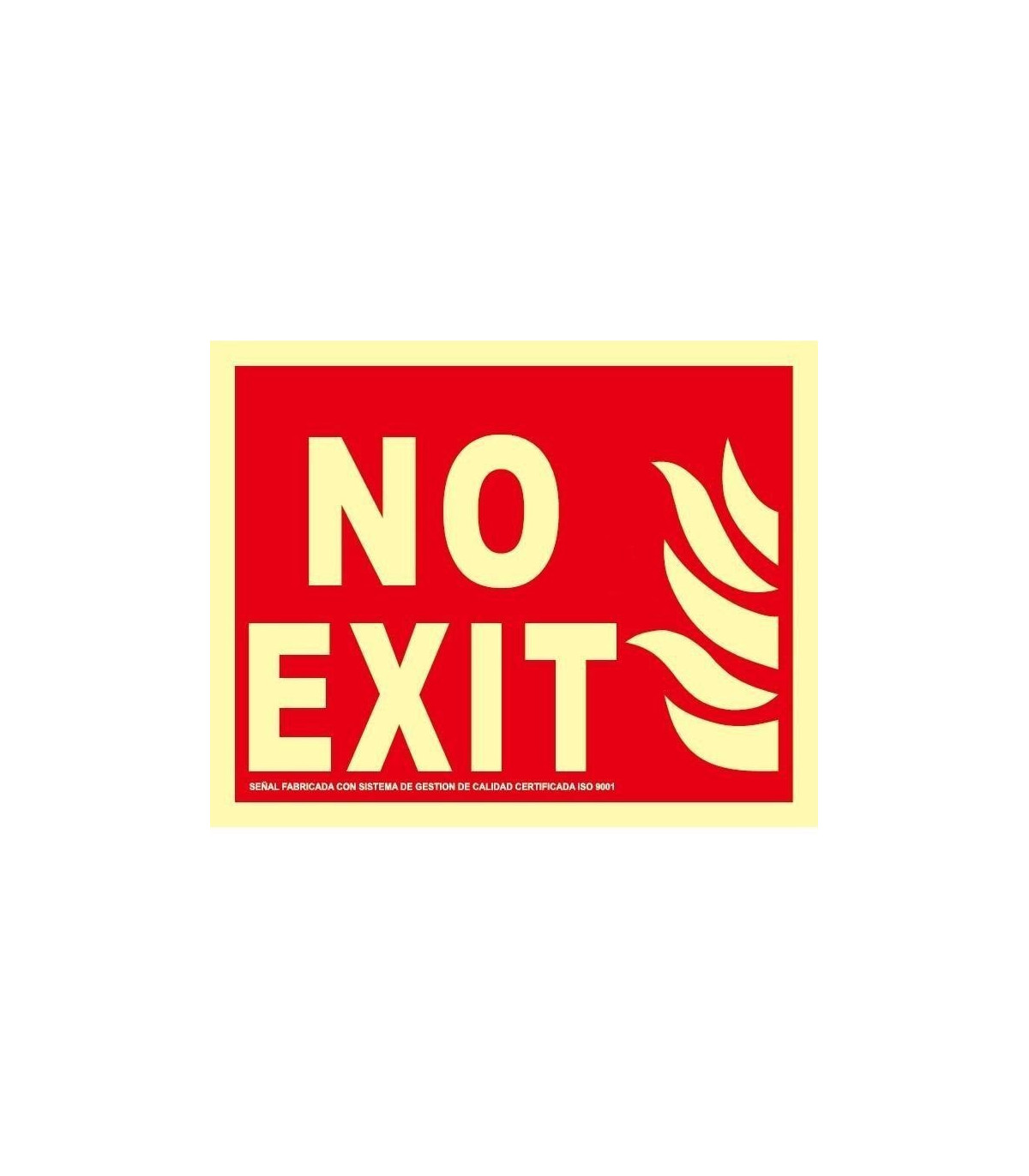

Ausschilderung für Notausgang No Exit aus Aluminium Klasse A SEKURECO

Notausgangssignal No Exit aus Aluminium Klasse A SEKURECO. Es ist ein Sicherheits- und Löschsignal mit hochwertigem Piktogramm und einfacher Installation. Das Schild wird verwendet, um die Ausstiegsverbotszonen im Brandfall zu kennzeichnen.

Hergestellt aus PVC- oder Aluminiumblech mit einer Schicht aus photolumineszenten Pigmenten (nach dem Absorbieren von Licht gibt das Produkt es im Dunkeln ab, sodass keine elektrische Quelle benötigt wird und das Produkt unendlich oft aufgeladen werden kann).

TECHNISCHE DATEN

• Weißes PVC 1 mm
• Weiß lackiertes Aluminium mit einer Dicke von 0,6 mm
• Stabilität bei Ta < 55°
• Vernachlässigbare Wasseraufnahme (0,04, - 0,01)%
• Kein nennenswerter Bleigehalt oder Phosphor (unter 0,01%)
• Ungiftig

FÜR WELCHE ART VON ARBEITEN IST ES GEEIGNET

Sie müssen in Bereichen installiert werden, die direkt von Sonnenlicht betroffen sind oder innerhalb eines Einflussbereichs von Leuchten liegen. Ein Schild, das in einem schlecht beleuchteten Bereich installiert ist, wird nicht gut funktionieren.

VORTEILE

• Farben mit hoher Haftung und Widerstandsfähigkeit

TECHNISCHE DATEN

• UNE23033/1:2019 (Löschung)
• UNE23033/2:2019 (Installationen)
• UNE 23034/1998 (Evakuierung)
• UNE 23035-1/2003
• UNE 23035-4/2003
• UNE 53127/2002
• UNE EN ISO 7010: 2012
• RD314//2006 (CTE)
• RIPCI2017 (Löschung)

PRODUKTIDENTIFIKATION

Gemäß UNE 23035/4:

• Name oder Marke des Herstellers
• Herstellungsdatum
• Bezeichnung (Klasse A oder Klasse B, je nach Fall)

Gemäß RIPCI 513:

• Name oder Marke des Herstellers

MINDESTLEUCHTSTÄRKEN NACH SALZNEBELKAMMER

Alle NMZ-Signale werden verschiedenen internen und externen Tests zur Lichtreaktion unterzogen, die die Einhaltung der in der Norm UNE 23035 festgelegten Lichtintensitätswerte garantieren.

KLASSE A:

KLASSE B:

MERKMALE

UNTERSTÜTZENDE MATERIALIEN PVC

Gemäß UNE 53127:

• Weißes PVC 1 mm für Klasse A und transparentes PVC 0,7 mm für Klasse B
• Weiß lackiertes Aluminium mit einer Dicke von 0,6 mm.
• Stabilität bei Tª < 55º.
• Vernachlässigbare Wasseraufnahme (0,04 ± 0,01)%.
• Selbstlöschend.
• Kein nennenswerter Bleigehalt und Phosphor (unter 0,01%)
• Ungiftig.

PIKTOGRAMME

Gemäß Normen:

• UNE EN ISO 7010
• UNE 23033/1

TEXTE

• Gemäß Norm UNE 23033/1

FOTOLUMINISCENTES PRODUKT

• Auf Pigmentbasis.
• Unbegrenzte photo-lumineszente Lade- und Entladezyklen

FARBE

Farbtöne gemäß Norm:

• UNE EN ISO 7010
• UNE 23033/1
• Farben mit hoher Haftung und Widerstandsfähigkeit.
• Ermöglicht große Flexibilität im Endprodukt.
• Nicht selbstentzündlich. Ungiftig

ENDDICKE

Klasse A

• PVC 1,2 m/m (±10%).
• ALUMINIUM 0,8 m/m (±10%).

Klasse B

• PVC 0,8 m/m (±10%).
• ALUMINIUM 0,7 m/m (±10%).

REFERENZ

• Auf dem Schild gedruckt

ABMESSUNGEN

• Gemäß Norm UNE 23033/1

FARBPERCENTAGE

• Gemäß Norm UNE 23033-1

MAXIMALE SICHTDISTANZ

• Auf dem Schild gedruckt.

Um die erforderlichen Abmessungen eines Schildes zu berechnen, wird bis zu einer maximalen Entfernung von 50 m die Formel angewendet:

S≥ L2 /2000

„S“ steht für die Fläche des Schildes in Quadratmetern, und „L“ für die Entfernung in Metern, ab der das Schild wahrgenommen werden kann.

MAßE

KLASSE A (PVC 1 mm)

• FA01902..............200X250

NORMATIV

- UNE 23033/1:2019 (Löschung) - Brandschutz. Signalgebung

- UNE 23033/2:2019 (Installationen) - Brandschutz. Sicherheitskennzeichnung. Teil 2: Kennzeichnung und Identifizierung von Brandschutzanlagen.

- UNE 23034/1998 (Evakuierung) - Brandschutz. Sicherheitskennzeichnung. Fluchtwege.

- UNE 23035-1/2003 - Brandschutz. Photolumineszente Signalgebung-

- UNE 23035-4/2003 - Die NMZ-Signale bestehen regelmäßig aus Strahlungstests, die die Nichtabgabe des Signalgebungselements gemäß der Norm UNE 23035-4 garantieren.

- UNE 53127/2002 - Zellkunststoffe. Bestimmung der Brandverhaltenseigenschaften von Proben in horizontaler Position, die einer kleinen Flamme ausgesetzt sind.

- UNE EN ISO 7010 : 2012 - Grafische Symbole. Farben und Sicherheitszeichen. Registrierte Sicherheitszeichen (ISO 7010:2011) (Von AENOR im September 2012 ratifiziert.)

- RD 314/2006 (CTE - Technische Bauordnung)

- RIPCI 2017 (Löschung) - Vorschriften für Brandschutzanlagen.

- Die NMZ-Signale werden mit einem zertifizierten Qualitätsmanagementsystem UNE-EN ISO 9001 hergestellt.

LAGERUNG, REINIGUNG UND WARTUNG

Die Betriebstemperatur darf 45º C nicht überschreiten. Höhere Temperaturen können das Trägermaterial verformen.

Die optimale Lagertemperatur liegt zwischen 15º C und 25º C; und bei einer Luftfeuchtigkeit von 10/50%.

Reinigungsmethoden; vermeiden Sie abrasive Produkte. Es wird empfohlen, sie mit Wasser und neutralen Reinigungsmitteln zu reinigen.

Der technische Baukodex – Grunddokument für Brandschutz verlangt, dass die photolumineszenten Signalgebungen die Norm UNE 23035 einhalten müssen.

Um die Funktionalität der Signalgebungssysteme zu erhalten, empfiehlt SEKURECO, die Schilder frei von Staub, Schmutz oder anderen Resten oder Objekten zu halten, die die Sichtbarkeit und Identifizierung beeinträchtigen könnten.

Zur Reinigung wird empfohlen, vorzugsweise seifige Lösungen zu verwenden und die Verwendung von Lösungsmitteln oder abrasiven Produkten zu vermeiden, die die Oberfläche des Schildes beschädigen könnten.

Die photolumineszenten Schilder müssen so platziert werden, dass sie Energie von einer natürlichen oder künstlichen Lichtquelle erhalten, um ihre ordnungsgemäße Funktion zu gewährleisten.

Gemäß RD 513/2017 (TABELLE III) müssen die leuchtenden Signalgebungssysteme einer jährlichen Inspektion/Überprüfung unterzogen werden, die von spezialisiertem Personal des Herstellers, eines Wartungsunternehmens oder von dem benutzenden oder verantwortlichen Personal der Einrichtung durchgeführt wird.

Nach Ablauf der Lebensdauer der Schilder, die das Signalgebungssystem bilden, wird die Inspektion dieser Elemente gemäß den Vorgaben in RD 513/2017 und UNE 23035-2 durchgeführt.

INSTALLATION DES SIGNALES

Besuchen Sie unseren Blog, um zu erfahren, wie man ein Schild oder Plakat installiert: https://www.sekureco.eu/de/blog/76_.html

Die empfohlene INSTALLATIONSHÖHE liegt zwischen 2 und 2,50 Metern, wobei immer ein Abstand von 0,30 Metern zur Decke eingehalten werden sollte.

Die photolumineszenten Schilder müssen so platziert werden, dass sie Energie von einer natürlichen oder künstlichen Lichtquelle erhalten, um ihre ordnungsgemäße Funktion zu gewährleisten.

Die BEFESTIGUNG des Signalgebungselements muss auf einer festen und sauberen Oberfläche erfolgen.

Das Schild kann sorgfältig mit MECHANISCHEN ELEMENTEN (Schrauben, Nieten usw.) oder KLEBSTOFFEN (Montagekleber, Kleber, Silikone…) gesichert werden, wobei darauf zu achten ist, die sichtbare Oberfläche nicht zu verschmutzen oder zu verformen.

Die EVAKUIERUNGSSIGNALISIERUNG muss so installiert werden, dass von jedem Punkt, der für die Nutzung des Raumes geeignet ist, eine Evakuierung eingeleitet werden kann. Daher wird empfohlen, Richtungsschilder an allen Routen, Kreuzungen, Treppen usw. zu installieren, die als Weg dienen.

Die Signalgebung an TÜREN wird über dem Türsturz mit der entsprechenden Beschriftung („AUSGANG“, „NOTAUSGANG“, „KEIN AUSGANG“, …) angebracht.

Die Signalgebung für BRANDSCHUTZ-, Rettungs- und/oder Hilfeeinrichtungen erfolgt, wenn möglich, über denselben Elementen, die signalisiert werden sollen.
