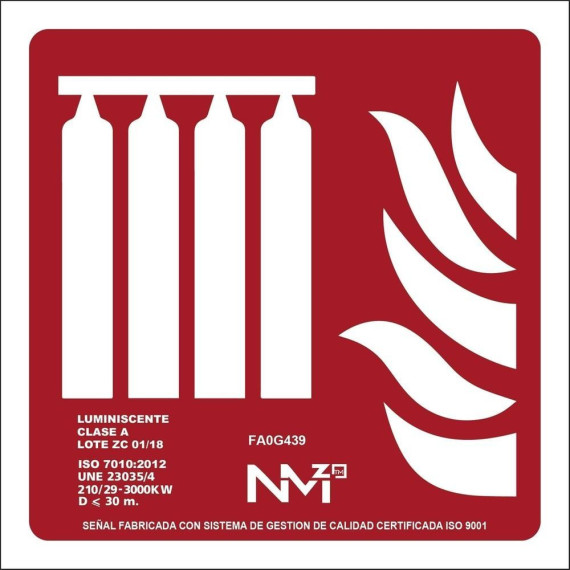

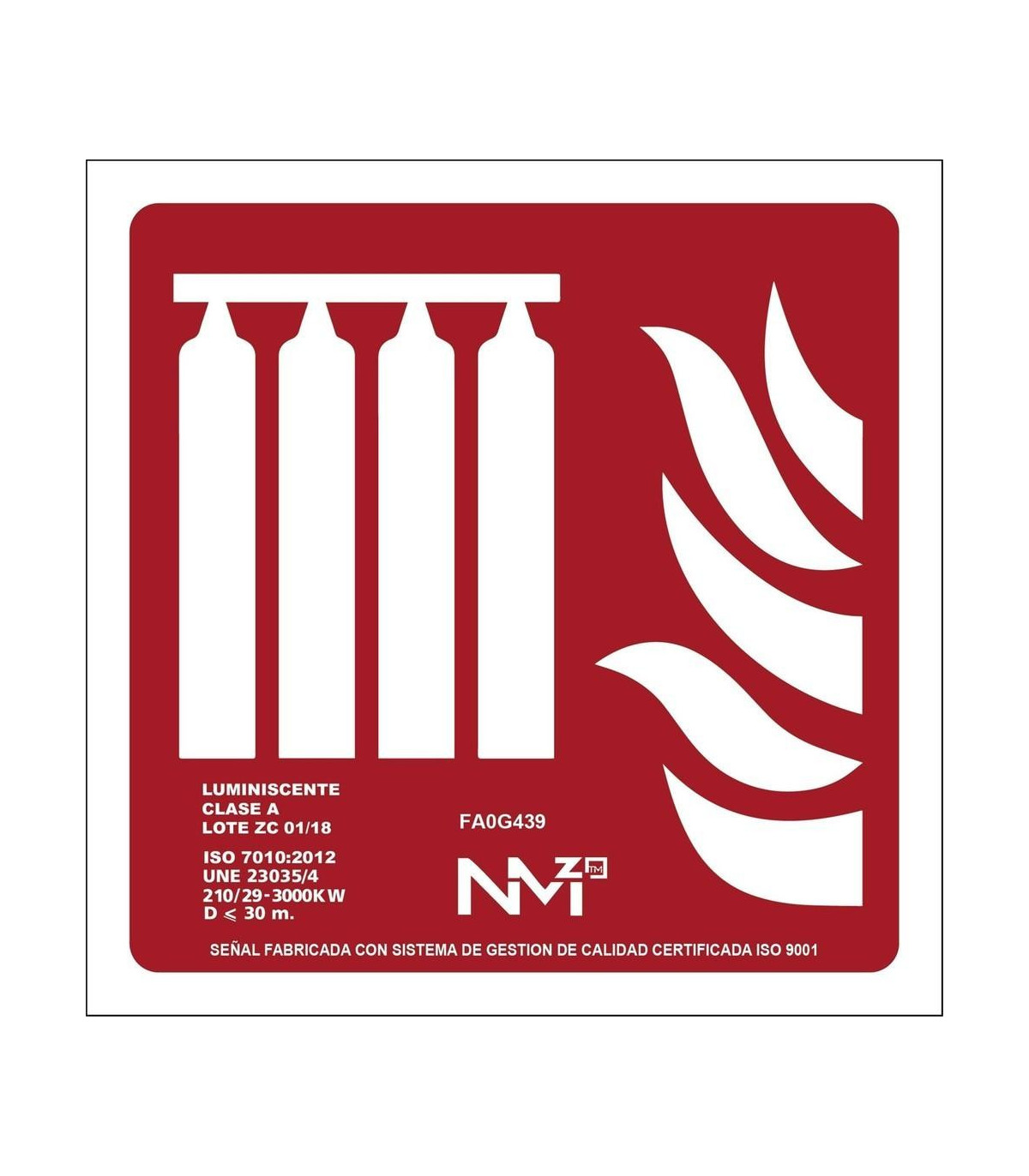

Notfallzeichen für feste, leuchtende Feuerlöschbatterien SEKURECO

Notfallsignal für fest installierte, lumineszierende Feuerlöschbatterien von SEKURECO. Es handelt sich um ein hochwertiges Schild, das einfach zu installieren ist. Das Schild wird verwendet, um auf die Existenz einer fest installierten Feuerlöschbatterie in einem Gebäude oder Sicherheitsbereich hinzuweisen. Empfohlen für die Industrie.

Hergestellt aus PVC- oder Aluminiumblech mit einer Schicht aus photolumineszierendem Pigment (nach dem Absorbieren von Licht gibt das Produkt es im Dunkeln ab, sodass keine elektrische Energiequelle benötigt wird und das Produkt unendlich oft aufgeladen werden kann).

PRODUKTIDENTIFIKATION

Gemäß Norm UNE 23035/4:

• Name oder Marke des Herstellers
• Herstellungsdatum
• Bezeichnung (Klasse A oder Klasse B, je nach Bedarf)

Gemäß RIPCI 513:

• Name oder Marke des Herstellers

MINDESTLEUCHTSTÄRKEN NACH SALZNEBELTEST

Alle NMZ-Signale werden verschiedenen internen und externen Tests der Lichtreaktion unterzogen, die die Einhaltung der in der Norm UNE 23035 festgelegten Lichtintensitätswerte garantieren.

KLASSE A:

KLASSE B:

MERKMALE

UNTERSTÜTZENDE MATERIALIEN PVC

Gemäß Norm UNE 53127:

• Weißes PVC 1mm für Klasse A und transparentes PVC 0,7mm für Klasse B
• Weiß lackiertes Aluminium mit einer Dicke von 0,6mm.
• Stabilität bei Tª < 55º.
• Vernachlässigbare Wasseraufnahme (0,04 ± 0,01)%.
• Selbstlöschend.
• Kein nennenswerter Gehalt an Blei und Phosphor (unter 0,01%)
• Ungiftig.

PIKTOGRAMME

Gemäß Normen:

• UNE EN ISO 7010
• UNE 23033/1

TEXTE

• Gemäß Norm UNE 23033/1

FOTOLUMINISCHE PRODUKTE

• Auf Pigmenten basierend.
• Unbegrenzte photolumineszente Lade- und Entladezyklen

FARBE

Farbtöne gemäß Norm:

• UNE EN ISO 7010
• UNE 23033/1
• Hoch haftende und widerstandsfähige Tinte.
• Ermöglicht eine hohe Flexibilität im Endprodukt.
• Nicht selbstentzündlich. Ungiftig

ENDDICKEN

Klasse A

• PVC 1,2 m/m (±10%).
• ALUMINIUM 0,8 m/m (±10%).

Klasse B

• PVC 0,8 m/m (±10%).
• ALUMINIUM 0,7 m/m (±10%).

REFERENZ

• Auf dem Schild gedruckt

ABMESSUNGEN

• Gemäß Norm UNE 23033/1

FARBPERCENTAGE

• Gemäß Norm UNE 23033-1

MAXIMALE SICHTDISTANZ

• Auf dem Schild gedruckt.

Um die erforderlichen Abmessungen eines Schildes zu berechnen, wird bis zu einer maximalen Entfernung von 50 m die Formel angewendet:

S≥ L2 /2000

„S“ steht für die Fläche des Schildes in Quadratmetern, und „L“ für die Entfernung in Metern, von der das Schild wahrgenommen werden kann.

MAßE

KLASSE B (PVC 0,7 mm)

• 420X420, 670X670 mm

KLASSE A (PVC 1 mm)

• 420X420, 670X670 mm

NORMATIV

- UNE 23033/1:2019 (Löschung) - Brandschutz. Signalisation

- UNE 23033/2:2019 (Installationen) - Brandschutz. Sicherheitsbeschilderung. Teil 2: Beschilderung und Identifizierung von Brandschutzanlagen.

- UNE 23034/1998 (Evakuierung) - Brandschutz. Sicherheitsbeschilderung. Fluchtwege.

- UNE 23035-1/2003 - Brandschutz. Photolumineszierende Beschilderung-

- UNE 23035-4/2003 - Die NMZ-Signale bestehen regelmäßig Tests zur Radioaktivität, die die Nichtabgabe des Signalgebungselements gemäß der Norm UNE 23035-4 garantieren.

- UNE 53127/2002 - Zellkunststoffe. Bestimmung der Verbrennungseigenschaften von Proben in horizontaler Position, die einer kleinen Flamme ausgesetzt sind.

- UNE EN ISO 7010 : 2012 - Grafische Symbole. Farben und Sicherheitszeichen. Registrierte Sicherheitszeichen (ISO 7010:2011) (Von AENOR im September 2012 ratifiziert.)

- RD 314/2006 (CTE - Technischer Baukodex)

- RIPCI 2017 (Löschung) - Vorschriften für Brandschutzanlagen.

- Die NMZ-Signale werden mit einem zertifizierten Qualitätsmanagementsystem UNE-EN ISO 9001 hergestellt

LAGERUNG, REINIGUNG UND WARTUNG

Die Betriebstemperatur darf 45º C nicht überschreiten. Höhere Temperaturen können das Trägermaterial verformen.

Die optimale Lagertemperatur liegt zwischen 15º C und 25º C; und mit einer Luftfeuchtigkeit von 10/50%.

Reinigungsmethoden; vermeiden Sie abrasive Produkte. Es wird empfohlen, sie mit Wasser und neutralen Reinigungsmitteln zu reinigen.

Der technische Baukodex – Grunddokument für den Brandschutz verlangt, dass die photolumineszierende Beschilderung die Norm UNE 23035 erfüllt.

Um die Funktionalität der Signalgebungssysteme zu erhalten, empfiehlt SEKURECO, die Schilder staub- und schmutzfrei zu halten, um die Sichtbarkeit und Identifizierung zu gewährleisten.

Zur Reinigung wird empfohlen, vorzugsweise seifige Lösungen zu verwenden und die Verwendung von Lösungsmitteln oder abrasiven Produkten zu vermeiden, die die Oberfläche des Schildes beschädigen könnten.

Die photolumineszierenden Schilder sollten so platziert werden, dass sie Energie von einer natürlichen oder künstlichen Lichtquelle erhalten, um ihre ordnungsgemäße Funktion zu gewährleisten.

Gemäß RD 513/2017 (TABELLE III) müssen die leuchtenden Signalgebungssysteme einer jährlichen Inspektion/Überprüfung unterzogen werden, die von spezialisiertem Personal des Herstellers, eines Wartungsunternehmens oder von dem Personal, das die Einrichtung nutzt oder besitzt, durchgeführt wird.

Nach Ablauf der Lebensdauer der Schilder, die das Signalgebungssystem bilden, wird die Inspektion dieser Elemente gemäß den im RD 513/2017 und der UNE 23035-2 enthaltenen Anweisungen durchgeführt.

INSTALLATION DES SCHILDS

Besuchen Sie unseren Blog, um zu erfahren, wie man ein Schild oder Plakat installiert: https://www.sekureco.eu/blog/76_consejos-de-instalacion-de-senales-de-seguridad.html

Die empfohlene INSTALLATIONSHÖHE liegt zwischen 2 und 2,50 Metern, wobei immer ein Abstand von 0,30 Metern zur Decke eingehalten werden sollte.

Die photolumineszierenden Schilder sollten so platziert werden, dass sie Energie von einer natürlichen oder künstlichen Lichtquelle erhalten, um ihre ordnungsgemäße Funktion zu gewährleisten.

Die BEFESTIGUNG des Signalgebungselements muss auf einer festen und sauberen Oberfläche erfolgen.

Das Schild kann sorgfältig mit MECHANISCHEN ELEMENTEN (Schrauben, Nieten usw.) oder KLEBSTOFFEN (Montagekleber, Kleber, Silikone…) befestigt werden, wobei darauf zu achten ist, die sichtbare Oberfläche nicht zu verschmutzen oder zu verformen.

Die EVAKUIERUNGSSIGNALISIERUNG sollte so installiert werden, dass von jedem Punkt, der potenziell besetzt werden kann, eine Evakuierung eingeleitet werden kann. Daher wird empfohlen, Richtungsschilder an allen Routen, Kreuzungen, Treppen usw. zu installieren, die als Weg dienen.

Die Beschilderung an TÜREN wird über dem Türsturz mit dem entsprechenden Schild (z.B. „AUSGANG“, „NOTAUSGANG“, „KEIN AUSGANG“, …) angebracht.

Die Beschilderung der MITTEL ZUM BRANDSCHUTZ, Rettung und/oder Hilfe erfolgt, sofern möglich, an denselben Elementen, die signalisiert werden sollen.
