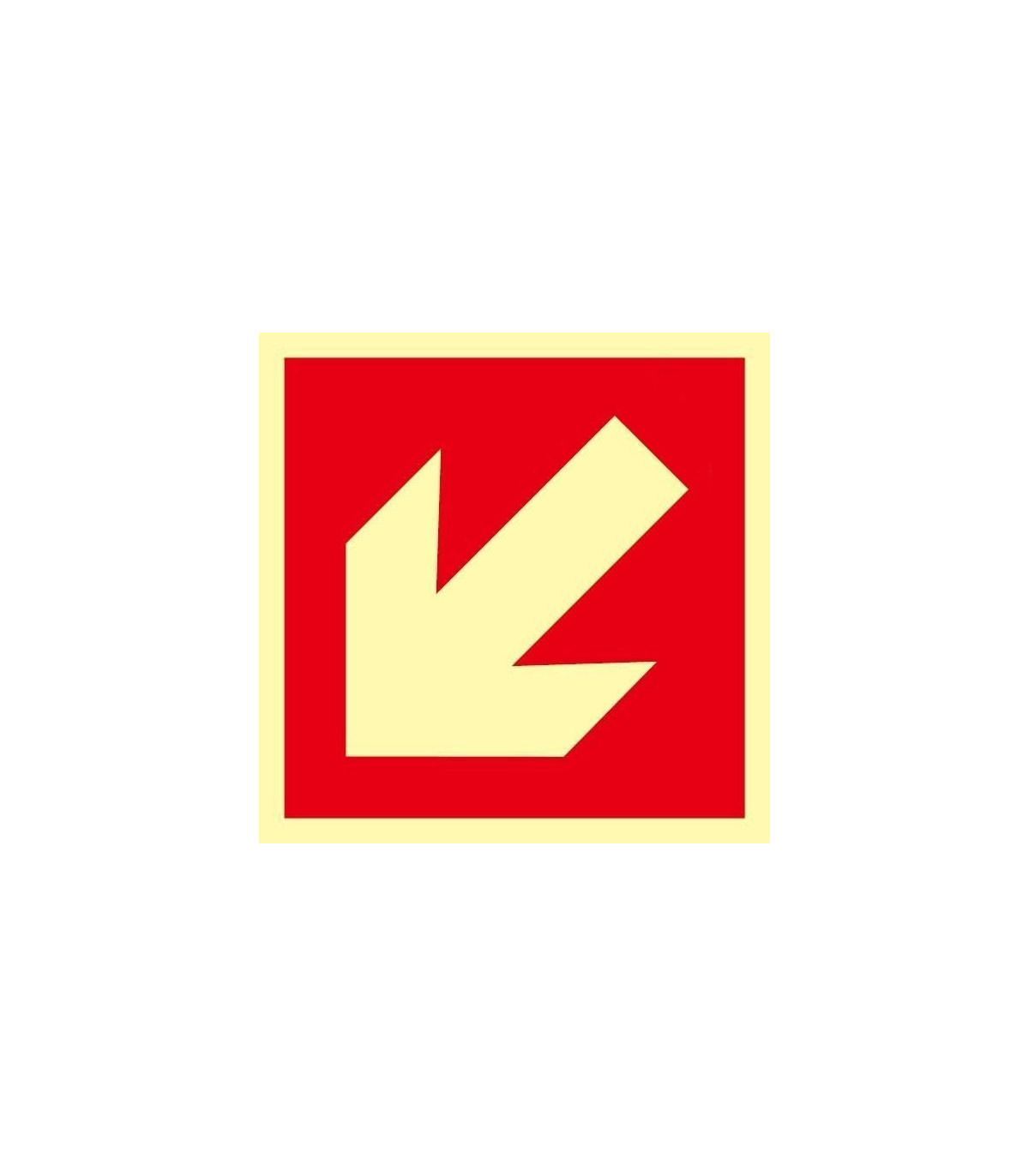

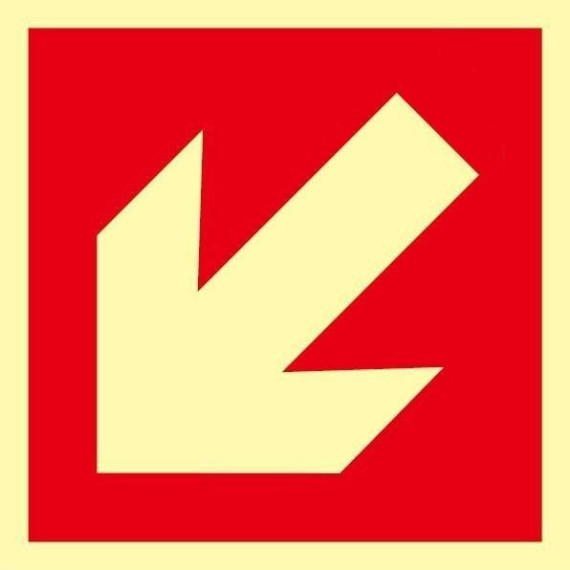

Evakuierungszeichen mit schräger Pfeil und lumineszierender Schicht Klasse A oder Klasse B SEKURECO

Signal "Keine Ausfahrt" mit lumineszierendem SEKURECO-Beschichtung.

PRODUKTERKENNUNG

Gemäß Norm UNE 23035/4:

• Name oder Marke des Herstellers
• Herstellungsdatum
• Bezeichnung (Klasse A oder Klasse B, je nach Fall)

Gemäß RIPCI 513:

• Name oder Marke des Herstellers

MINDESTWERTEN DER LUMINISCENZ NACH SALZKAMMER

Alle NMZ-Signalisierungen unterliegen verschiedenen internen und externen Tests der Lichtreaktion, die die Einhaltung der in der Norm UNE 23035 festgelegten Werte der Lichtintensität gewährleisten.

KLASSE A:

KLASSE B:

MERKMALE

UNTERSTÜTZENDE MATERIALIEN PVC

Gemäß Norm UNE 53127:

• Weißes PVC 1mm für Klasse A und transparentes PVC 0,7mm und 0,5mm für Klasse B
• Weiß lackiertes Aluminium mit einer Dicke von 0,6mm.
• Stabilität bei Tª < 55º.
• Vernachlässigbare Wasseraufnahme (0,04 ± 0,01)%.
• Nicht brennbar.
• Kein nennenswerter Gehalt an Blei und Phosphor (unter 0,01%)
• Ungiftig.

PIKTOGRAMME

Gemäß Normen:

• UNE EN ISO 7010
• UNE 23033/1

TEXT

• Gemäß Norm UNE 23033/1

FOTOLUMINISCHE PRODUKTE

• Auf Pigmenten basierende Zusammensetzung.
• Unbegrenzte foto-lumineszente Lade- und Entladezyklen

FARBE

Töne gemäß Norm:

• UNE EN ISO 7010
• UNE 23033/1
• Farbe mit hoher Haftung und Widerstandsfähigkeit.
• Ermöglicht eine hohe Flexibilität im Endprodukt.
• Nicht selbstentzündlich. Ungiftig

ENDDICKEN

Klasse A

• PVC 1,2 m/m (±10%).
• ALUMINIUM 0,8 m/m (±10%).

Klasse B

• PVC 0,8 m/m (±10%).
• ALUMINIUM 0,7 m/m (±10%).

REFERENZ

• Auf dem Schild gedruckt

ABMESSUNGEN

• Gemäß Norm UNE 23033/1

FARBAUSSCHÜTTUNGEN

• Gemäß Norm UNE 23033-1

MAXIMALE SICHTDISTANZ

• Auf dem Schild gedruckt.

Um die erforderlichen Abmessungen eines Schildes zu berechnen, wird bis zu einer maximalen Entfernung von 50 m die Formel angewendet:

S≥ L2 /2000

„S“ steht für die Fläche des Schildes in Quadratmetern, und „L“ für die Entfernung in Metern, von der das Schild wahrgenommen werden kann.

MAßE

KLASSE A

• A00400...............210X300 (Luminiszierendes PVC 1mm)
• FA00900..............210X300 (Luminiszierendes Aluminium 0,5mm)

KLASSE B

• B00100...............210X300 (Luminiszierendes PVC 0,7mm)

NORMATIV

- UNE 23033/1:2019 (Löschung) - Brandschutz. Signalisation

- UNE 23033/2:2019 (Installationen) - Brandschutz. Sicherheitsbeschilderung. Teil 2: Signalisation und Identifizierung von Brandschutzanlagen.

- UNE 23034/1998 (Evakuierung) - Brandschutz. Sicherheitsbeschilderung. Fluchtwege.

- UNE 23035-1/2003 - Brandschutz. Photolumineszierende Signalisation-

- UNE 23035-4/2003 - Die NMZ-Signale bestehen regelmäßig Tests zur Radioaktivität, die die Nichtabgabe des Signalisierungselements gemäß der Norm UNE 23035-4 gewährleisten.

- UNE 53127/2002 - Zellkunststoffe. Bestimmung der Verbrennungseigenschaften von Proben in horizontaler Position, die einer kleinen Flamme ausgesetzt sind.

- UNE EN ISO 7010 : 2012 - Grafische Symbole. Farben und Sicherheitszeichen. Registrierte Sicherheitszeichen (ISO 7010:2011) (Von AENOR im September 2012 ratifiziert.)

- RD 314/2006 (CTE - Technische Bauordnung)

- RIPCI 2017 (Löschung) - Vorschriften für Brandschutzanlagen.

- Die NMZ-Signale werden mit einem zertifizierten Qualitätsmanagementsystem UNE-EN ISO 9001 hergestellt

LAGERUNG, REINIGUNG UND WARTUNG

Die Betriebstemperatur darf 45º C nicht überschreiten. Höhere Temperaturen können das Trägermaterial verformen.

Die optimale Lagertemperatur liegt zwischen 15º C und 25º C; und mit einer Luftfeuchtigkeit von 10/50%.

Reinigungsmethoden; vermeiden Sie abrasive Produkte. Es wird empfohlen, sie mit Wasser und neutralen Reinigungsmitteln zu reinigen.

Der technische Baukodex – Grunddokument für Brandschutz verlangt, dass die photolumineszierende Signalisation die Norm UNE 23035 einhalten muss.

Um die Funktionalität der Signalisation zu erhalten, empfiehlt SEKURECO, die Schilder frei von Staub, Schmutz oder anderen Rückständen oder Objekten zu halten, die die Sichtbarkeit und Identifizierung beeinträchtigen.

Zur Reinigung wird empfohlen, vorzugsweise seifige Lösungen zu verwenden und die Verwendung von Lösungsmitteln oder abrasiven Produkten zu vermeiden, die die Oberfläche des Schildes beschädigen könnten.

Die photolumineszierenden Schilder sollten so platziert werden, dass sie Energie von einer natürlichen oder künstlichen Lichtquelle erhalten, um ihre ordnungsgemäße Funktion zu gewährleisten.

Gemäß RD 513/2017 (TABELLE III) müssen die lumineszierenden Signalisation Systeme einer jährlichen Inspektion/Überprüfung unterzogen werden, die von spezialisiertem Personal des Herstellers, eines Wartungsunternehmens oder von dem benutzenden oder verantwortlichen Personal der Einrichtung durchgeführt wird.

Nach Ablauf der Lebensdauer der Schilder, die das Signalisation System bilden, wird die Inspektion dieser Elemente gemäß den Vorgaben in RD 513/2017 und UNE 23035-2 durchgeführt.

INSTALLATION DES SCHILDS

Besuchen Sie unseren Blog, um zu erfahren, wie man ein Schild oder Plakat installiert: https://www.sekureco.eu/de/blog/76_.html

Die empfohlene INSTALLATIONSHÖHE liegt zwischen 2 und 2,50 Metern, wobei immer ein Abstand von 0,30 Metern zur Decke eingehalten werden sollte.

Die photolumineszierenden Schilder sollten so platziert werden, dass sie Energie von einer natürlichen oder künstlichen Lichtquelle erhalten, um ihre ordnungsgemäße Funktion zu gewährleisten.

Die BEFESTIGUNG des Signalisierungselements sollte auf einer festen und sauberen Oberfläche erfolgen.

Das Schild kann sorgfältig mit MECHANISCHEN ELEMENTEN (Schrauben, Nieten usw.) oder KLEBSTOFFEN (Montagekleber, Kleber, Silikone…) befestigt werden, wobei darauf zu achten ist, die sichtbare Oberfläche nicht zu verschmutzen oder zu verformen.

Die EVAKUIERUNGSBESCHILDERUNG sollte so installiert werden, dass von jedem Punkt, der für die Belegung des Raumes geeignet ist, eine Evakuierung eingeleitet werden kann. Daher wird empfohlen, Richtungsschilder an allen Routen, Kreuzungen, Treppen usw. zu installieren, die als Weg dienen.

Die Beschilderung an TÜREN wird über dem Türsturz mit dem entsprechenden Schild („AUSGANG“, „NOTAUSGANG“, „KEINE AUSFAHRT“, …) angebracht.

Die Beschilderung der BRANDSCHUTZMITTEL, Rettung und/oder Hilfe erfolgt, wo immer möglich, an den gleichen Elementen, die signalisiert werden sollen.
