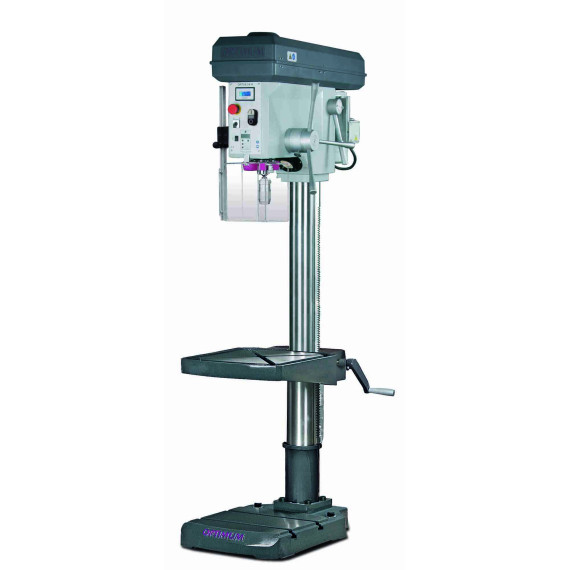

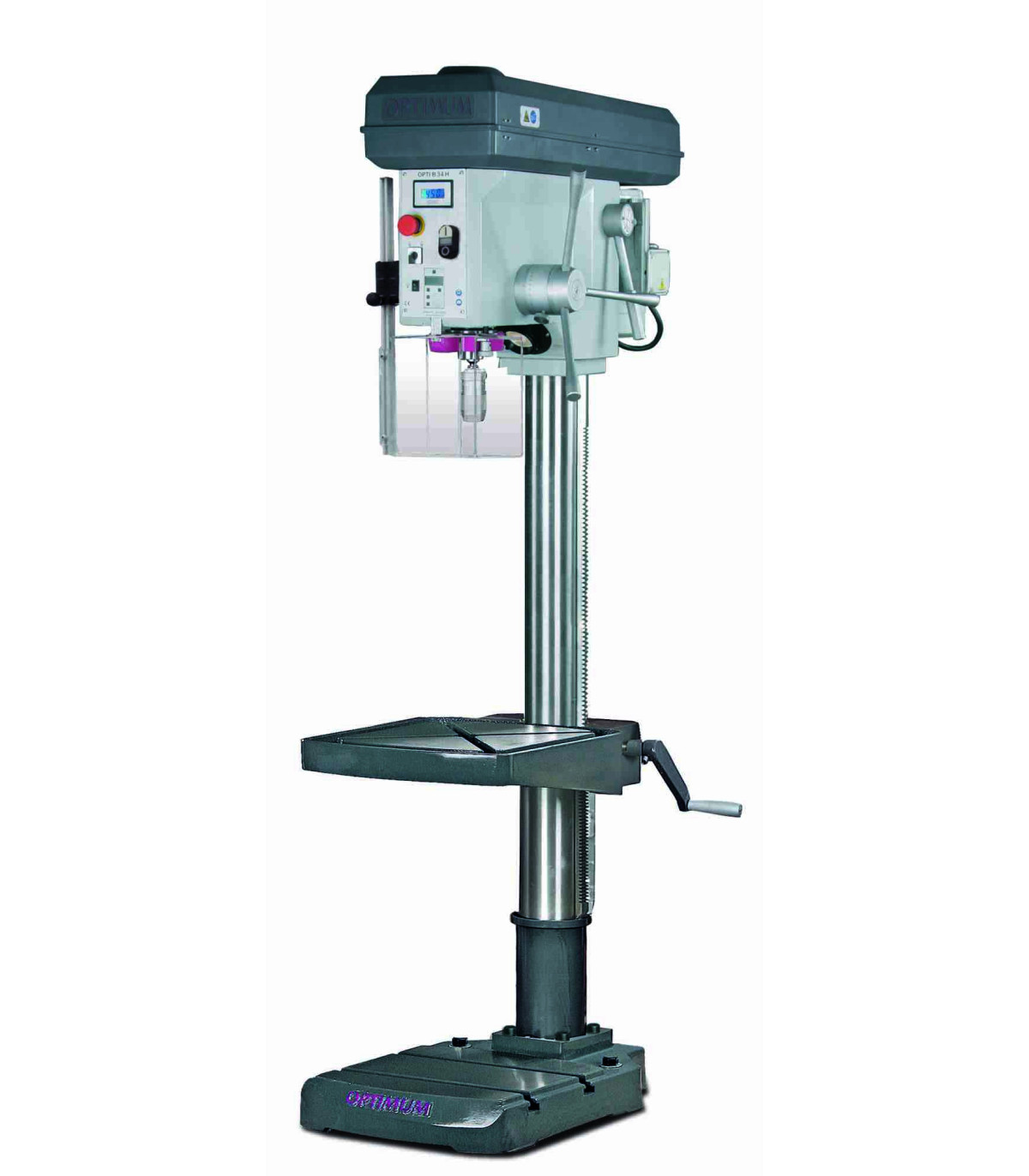

Säulenbohrmaschine für Werkstätten B34H OPTIMUM

Säulenbohrer für Werkstätten B34H OPTIMUM. Der Säulenbohrer B34H von OPTIMUM verfügt über einen leistungsstarken Elektromotor, eine stabile Säule und einen drehbaren Tisch mit 360°. Er bietet Präzision beim Bohren, einen höhenverstellbaren Schutzschirm und einen einfachen Werkzeugwechsel. Ideal für anspruchsvolle Werkstätten.

MERKMALE

• Industrie-Elektromotor, sanft und leistungsstark.
• Unabhängiger Not-Aus-Schalter
• Stabile Guss-Säule
• Tiefenanschlag
• Präzise mechanisierte Bohrtischplatte mit diagonalen T-Slots und umlaufendem Kühlwasserkanal
• 360° drehbare Bohrtischplatte

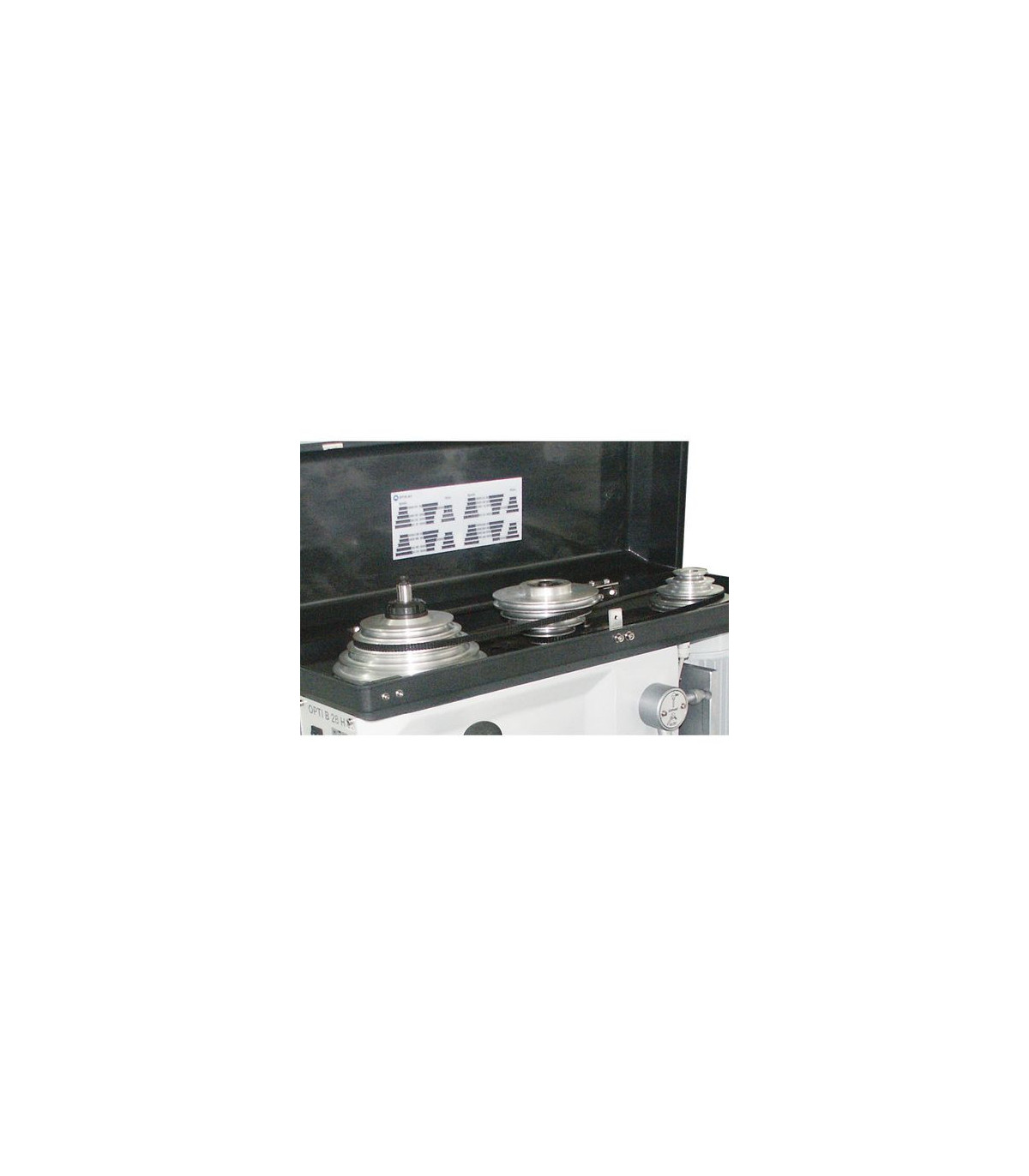

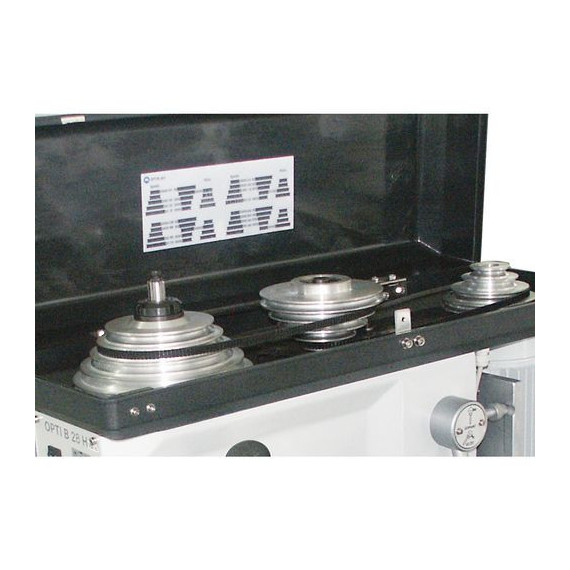

• Trapezriemenabdeckung mit Sicherheitsschalter
• Schnellspannvorrichtung für Trapezriemen
• Ergonomischer und langer Aluminium-Gusshebel, aus einem Stück gegossen (B 16H / B 24H mit Softgrip-Handgriffen)
• Große und massive Grundplatte mit starken Rillen und Rippen auf der Rückseite.
• Beim Drehen der Bohrtischplatte kann die Grundplatte als Arbeitsfläche für besonders hohe Teile verwendet werden.
• Garantierte Rundlaufgenauigkeit besser als 0,015 mm an der Bohrachse
• Bohrspindel mit Präzisionskugellagern
• Hochwertiger OPTIMUM Schnellspannbohrfutter im Standardlieferumfang enthalten
• Großer, höhenverstellbarer Schutzschirm mit Sicherheitsschalter

Ab B 24H

• Maschinenlicht

Ab B 24H / 400V

• Vorwärts-/Rückwärtsbetrieb

Ab B 28H

• Einfache Werkzeugwechsel durch integrierten Auswerfer
• Stahlzangen

B34H

• Digitale Tiefenmessung
• Digitale Geschwindigkeitsanzeige

TECHNISCHE DATEN

Abmessungen und Gewichte

• Säulendurchmesser 115 Millimeter
• Länge ca. 918 Millimeter
• Breite/Tiefe ca. 585 Millimeter
• Höhe ca. 1895 Millimeter
• Gewicht ca. 260 Kilogramm

Bohrenleistung

• Hochleistungsstahl für Bohrungen (S235JR) 34 Millimeter
• Hochleistungsstahl für kontinuierliches Bohren (S235JR) 26 Millimeter

Bohrtisch

• Arbeitsbereichslänge 420 Millimeter
• Arbeitsbereichsbreite 400 Millimeter
• Art der T-Slot diagonal
• Größe des T-Slots 14 Millimeter
• Drehung 360°
• Maximale Distanz zwischen Spindel und Bohrtisch 790 Millimeter

Elektrische Daten

• Versorgungsspannung 400 Volt
• Netzfrequenz 50 Hz

Maschinenbasis

• Maximale Distanz von der Spindel zur Maschinenbasis 1275 Millimeter
• Länge des Arbeitsbereichs 390 Millimeter
• Breite des Arbeitsbereichs 390 Millimeter
• Größe des T-Slots der Maschinenbasis 14 Millimeter
• Anzahl der T-Slots der Maschinenbasis 2
• Abstand der T-Slots der Maschinenbasis 150 Millimeter

Motor(en)

• Motorleistung der Spindelantrieb 1,50 / 2,20 kW
• Anzahl der Gänge des Spindelmotor 2 Stufen

Drehzahlbereich

• Drehzahlbereich 145 – 4800 min¯¹
• Anzahl der Gänge 2 x 9 Stufen

Spindel

• Hub 160 Millimeter
• Spindelbohrfutter MT 4
• Reichweite 285 Millimeter
• VPE 1

KOMPONENTEN/VERPACKUNG

Einheit: Stk.

Verpackungseinheit: 1

• Schlüsseloses Bohrfutter (1 - 16 mm)
• Morsekonus MK4 / B16
• T-Nüsse

Der Säulenbohrer für Werkstätten B34H OPTIMUM ist geeignet für:

• Metallbearbeitungsindustrie
• Herstellung von Präzisionsteilen
• Prototypenwerkstätten
• Produktion von Industriekomponenten
• Herstellung von maßgeschneiderten Teilen
• Bearbeitung von Stahl und anderen Materialien
• Projekte, die hohe Rundlaufgenauigkeit und Präzision erfordern
