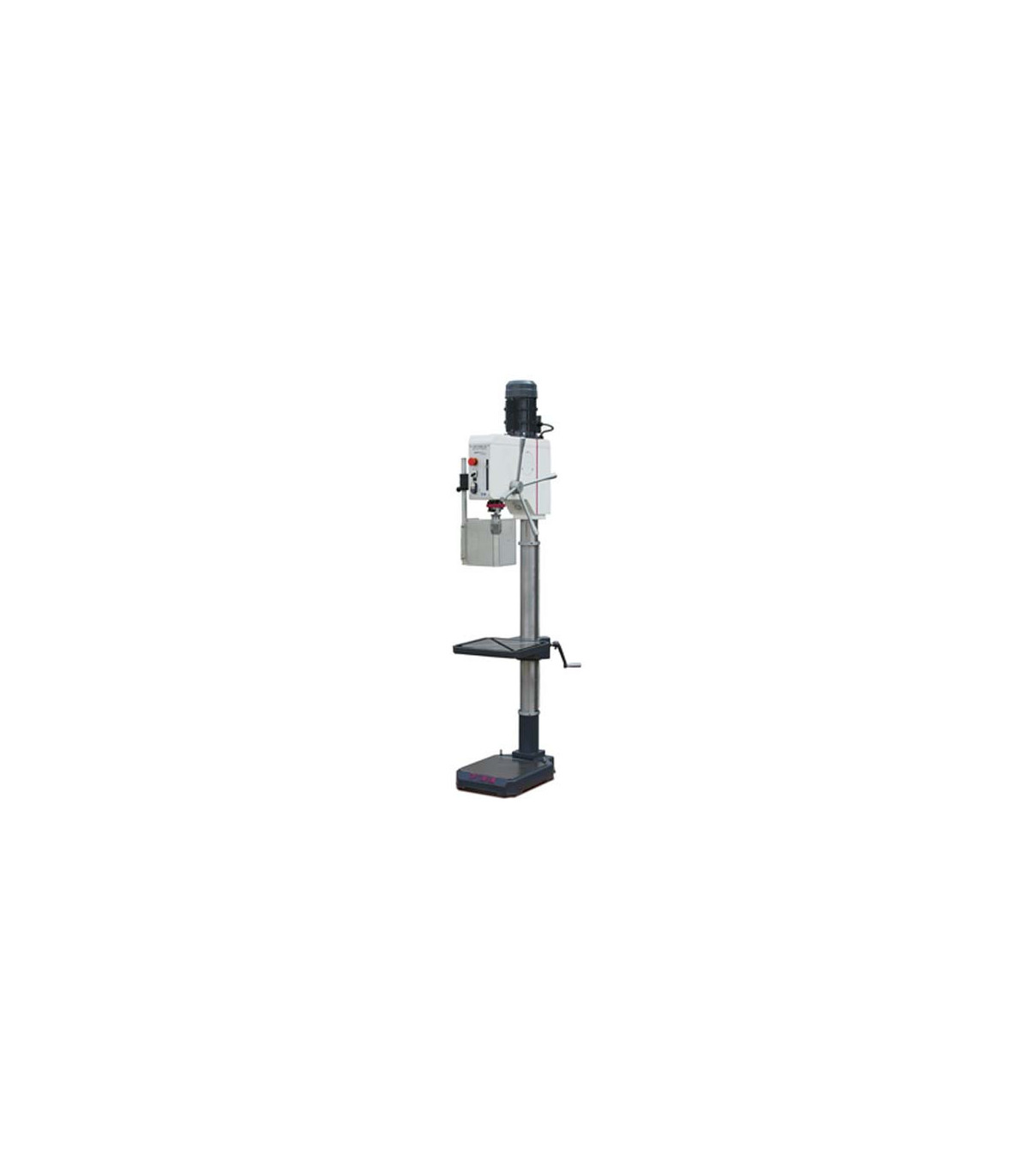

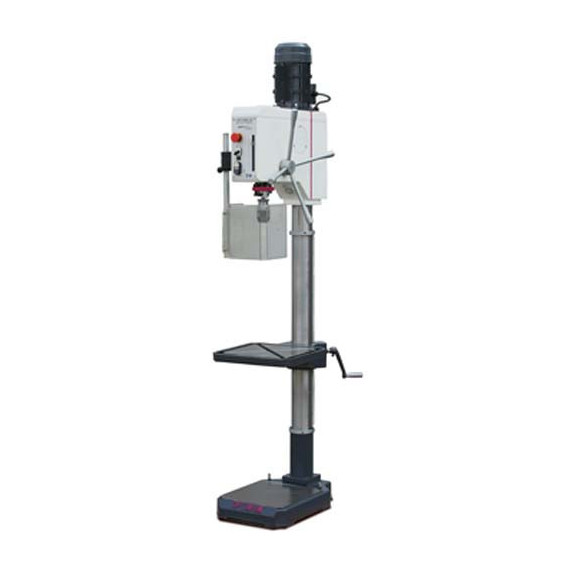

Vertikaler Bohrer mit Bohrerauswerfer DH28GT OPTIMUM

Vertikaler Bohrer mit Bohrerauswerfer DH28GT OPTIMUM. Der Bohrer hat eine hohe Konzentrizität aufgrund der gehärteten und geschliffenen Hauptspindel.

Wartungsfreundliches Getriebe mit Fett-Schmierung und Getriebe mit PA6-Zahnrädern. Breiter Geschwindigkeitsbereich für verschiedene industrielle Anwendungen.

INDUSTRIESERIE

Getriebe-Bohrer mit Bohrerauswerfer.
Kein Morse-Kegel und kein Bohrfutter enthalten.

• Stark/hart/schwer, monoblock Bauweise aus Gusseisen.
• Hohe tatsächliche Betriebsgüte aufgrund der gehärteten und geschliffenen Spindel.
• Bohrer mit einstellbarem Tiefenanschlag und Millimeterskala.
• Wartungsfreundliches Getriebe mit Fett-Schmierung.

EINGESCHLOSSENES ZUBEHÖR MK 3-B 16 Adapter, Tisch mit 2 T-Nuten.

EIGENSCHAFTEN

Hohe Konzentrizität aufgrund der gehärteten und geschliffenen Hauptspindel

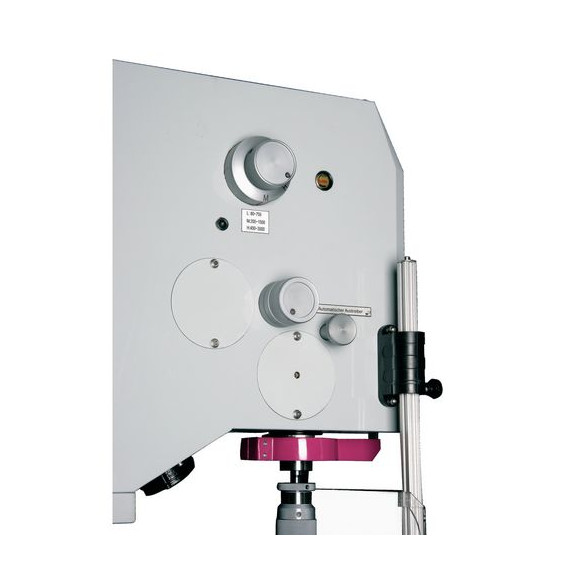

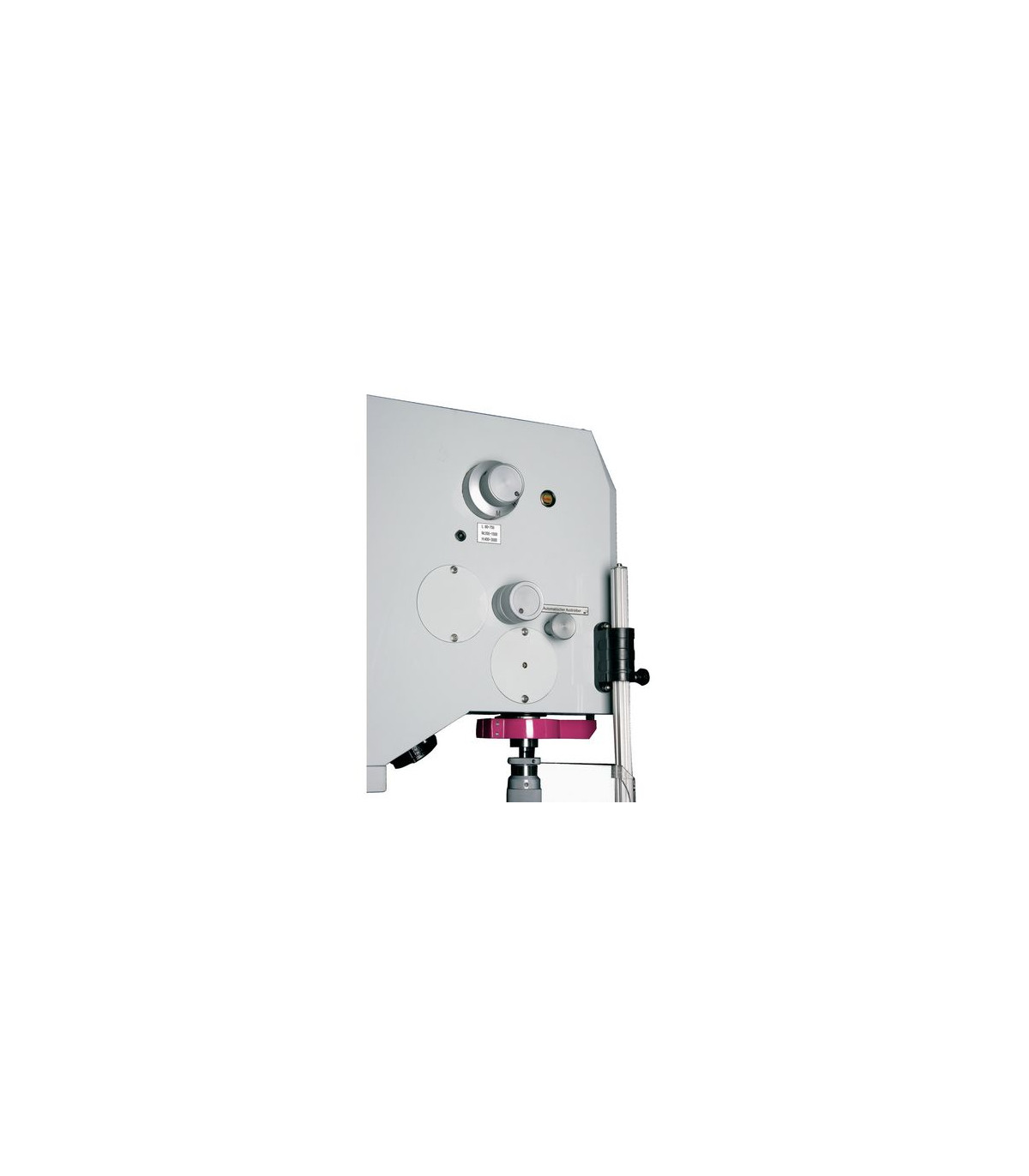

Wartungsfreundliches Getriebe mit Fett-Schmierung

Getriebe mit PA6-Zahnrädern

Breiter Geschwindigkeitsbereich

Massive und stabile Gusseisenkonstruktion

Großer, höhenverstellbarer Schutzschirm mit Sicherheitsschalter für maximalen Benutzerschutz

Einstellbarer Bohrtiefenanschlag mit Millimeterskala

Vorwärts-/Rückwärtsbetrieb

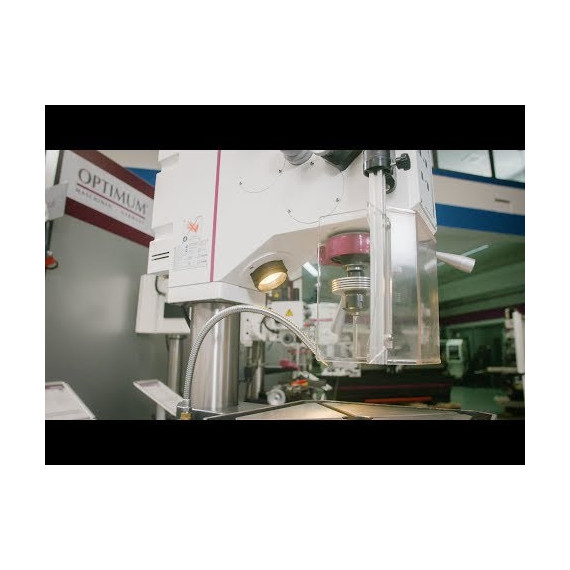

Integriertes Maschinenlicht im Bohrkopf

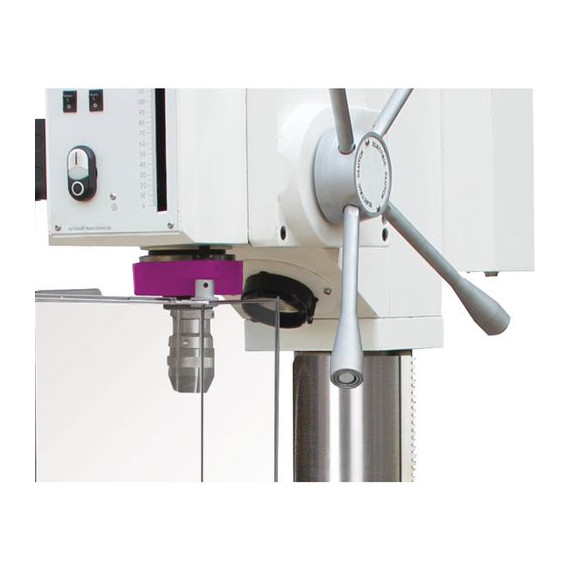

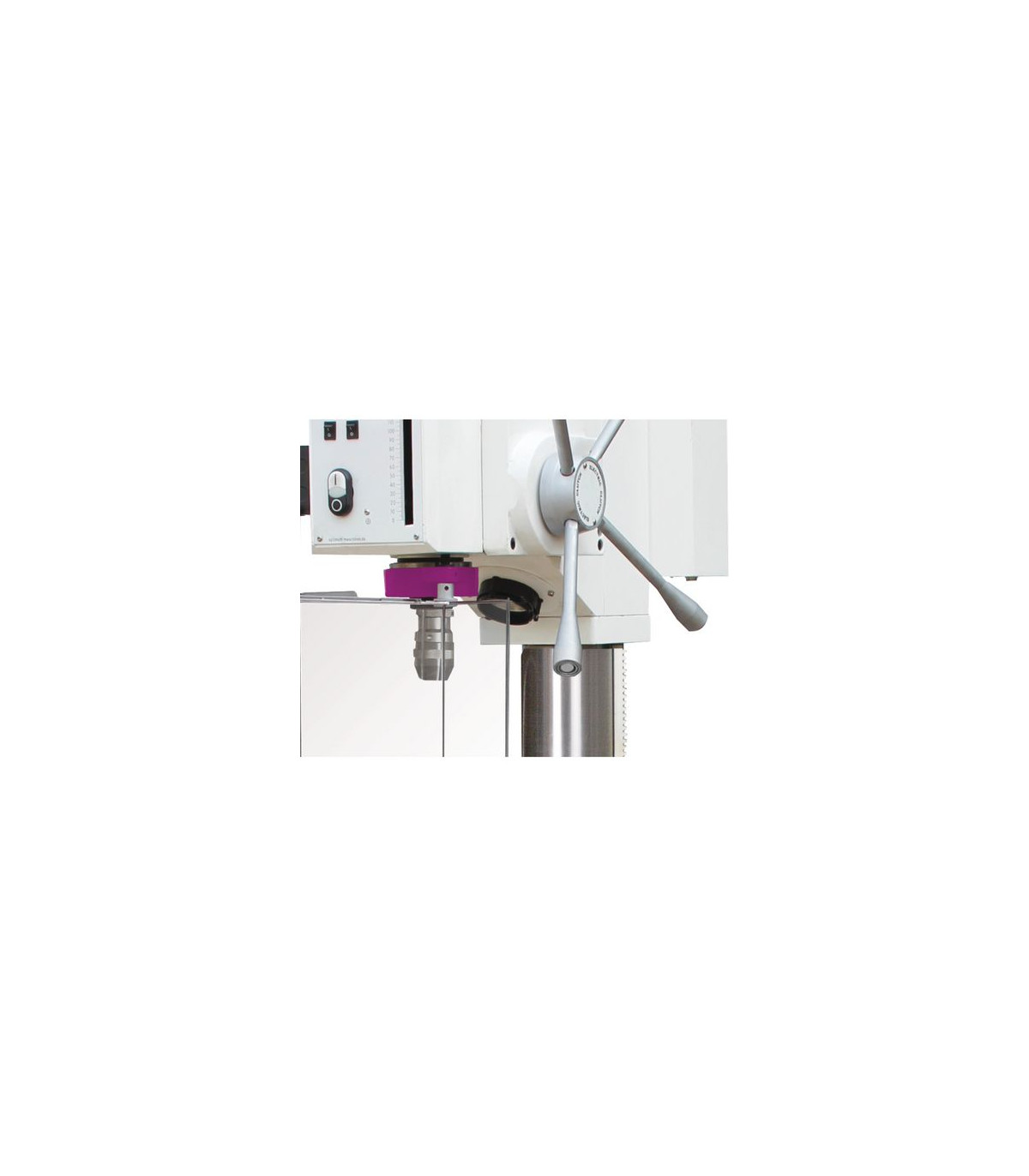

Integrierter Auswerfer für einen einfachen Werkzeugwechsel

Präzisionsbearbeiteter Bohrtisch mit diagonalen T-Nuten und vollständigem Kühlwasserkanal

Massive Gusseisen-Säule mit dicken Wänden für hohe Absorption und Stabilität

Massive Grundplatte, große Abmessungen und stark gerippt auf der Rückseite

TECHNISCHE DATEN

Abmessungen und Gewichte

Durchmesser der Säule 92 Millimeter

Ungefähre Länge 640 Millimeter

Ungefähre Breite/Tiefe 376 Millimeter

Ungefähre Höhe 2080 Millimeter

Ungefähres Gewicht 175 kg

Bohrleistung

Bohrleistung Stahl (S235JR) 26 Millimeter

Bohrleistung kontinuierlicher Stahl (S235JR) 23 Millimeter

Bohrtisch

Arbeitsbereichslänge 376 Millimeter

Arbeitsbereichsbreite 394 mm

Art der T-Nut Diagonal

Größe der T-Nut 14 Millimeter

Anzahl der T-Nuten 2

Drehung 360 °

Tragfähigkeit 100 kg

Maximaler Abstand Spindel - Bohrtisch 875 Millimeter

Elektrische Daten

Versorgungs-Spannung 400 V

Netzfrequenz 50 Hz

Maschinenbasis

Maximaler Abstand Spindel - Maschinenbasis 1285 mm

Arbeitsbereichslänge 350 Millimeter

Arbeitsbereichsbreite 356 Millimeter

Größe der T-Nut der Maschinenbasis 14 Millimeter

Anzahl der T-Nuten der Maschinenbasis 2

Abstand der T-Nuten der Maschinenbasis 120 Millimeter

Motor(en)

Antriebsleistung des Spindelmotors 1,1 / 1,5 kW

Geschwindigkeitsbereich

Geschwindigkeitsbereich 75 – 2900 min¯¹

Anzahl der Gänge 8 Stufen

Spindel

Hub der Spindel 127 Millimeter

Spindelaufnahme MK 3

Reichweite 260 Millimeter

VPE 1
