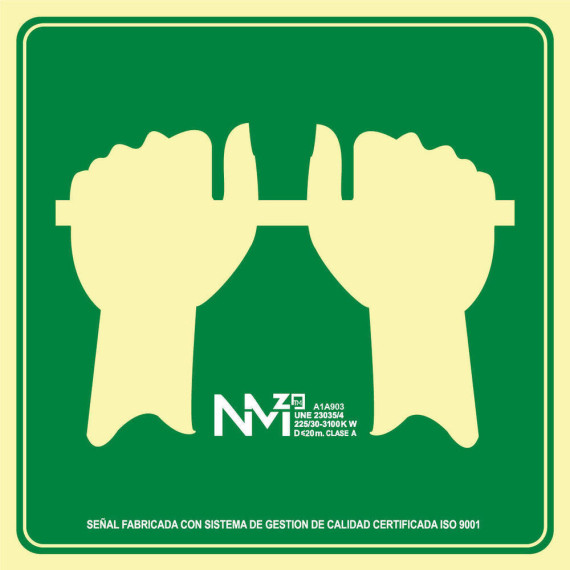

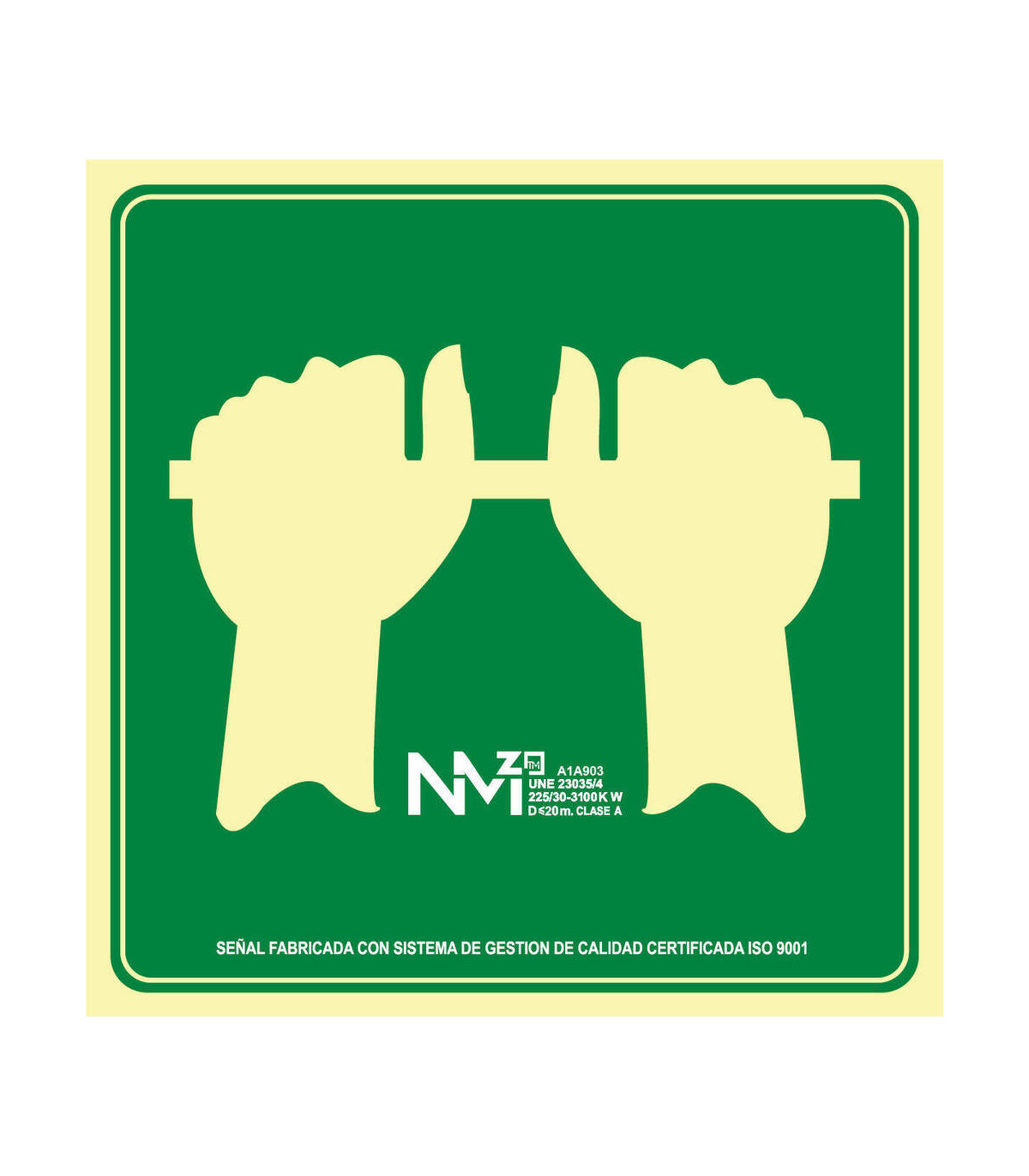

Schild "Schieben Sie die Stange"

Signal "Schieben Sie die Leiste"

PRODUKTIDENTIFIKATION

Gemäß Norm UNE 23035/4:

• Name oder Marke des Herstellers
• Herstellungsdatum
• Bezeichnung (Klasse A oder Klasse B, je nach Fall)

Gemäß RIPCI 513/2017:

• Chargennummer

MINIMALE LUMINESZENZWERTE NACH SALZKAMMER

Alle NMZ-Signale werden verschiedenen internen und externen Tests der Lichtreaktion unterzogen, die die Einhaltung der in der Norm UNE 23035 festgelegten Lichtintensitätswerte gewährleisten.

KLASSE A:

KLASSE B:

MERKMALE

TRÄGERMATERIALIEN PVC

Gemäß Norm UNE 53127:

• Weißes PVC 1mm für Klasse A und transparentes PVC 0,7mm und 0,5mm für Klasse B
• Weiß lackiertes Aluminium mit einer Dicke von 0,6mm.
• Stabilität bei Tª < 55º.
• Vernachlässigbare Wasseraufnahme (0,04 ± 0,01)%.
• Nicht brennbar.
• Kein nennenswerter Gehalt an Blei und Phosphor (unter 0,01%)
• Ungiftig.

PIKTOGRAMME

Gemäß Normen:

• UNE EN ISO 7010
• UNE 23033/1

TEXT

• Gemäß Norm UNE 23033/1

FOTOLUMINISCHE PRODUKTE

• Auf Pigmenten basierende Zusammensetzung.
• Unbegrenzte foto-lumineszente Lade- und Entladezyklen

FARBE

Töne gemäß Norm:

• UNE EN ISO 7010
• UNE 23033/1
• Farben mit hoher Haftung und Widerstandsfähigkeit.
• Ermöglicht eine hohe Flexibilität im Endprodukt.
• Nicht selbstentzündlich. Ungiftig

ENDDICKE

Klasse A

• PVC 1,2 m/m (±10%).
• ALUMINIUM 0,8 m/m (±10%).

Klasse B

• PVC 0,8 m/m (±10%).
• ALUMINIUM 0,7 m/m (±10%).

REFERENZ

• Auf dem Signal gedruckt

ABMESSUNGEN

• Gemäß Norm UNE 23033/1

FARBAUFRÜFE

• Gemäß Norm UNE 23033-1

MAXIMALE SICHTDISTANZ

• Auf dem Signal gedruckt.

Um die erforderlichen Abmessungen eines Signals zu berechnen, wird bis zu einer maximalen Entfernung von 50 m die Formel angewendet:

S≥ L2 /2000

„S“ steht für die Fläche des Signals in Quadratmetern, und „L“ für die Entfernung in Metern, von der das Signal wahrgenommen werden kann.

MAßE

KLASSE A

• A10403...............210X210 (Luminiszierendes PVC 1mm)
• FA1A403..............420X420 (Luminiszierendes PVC 1mm)
• FA1F403..............630X630 (Luminiszierendes PVC 1mm)
• FA10903..............210X210 (Luminiszierendes Aluminium 0,5mm)
• FA1A903..............420X420 (Luminiszierendes Aluminium 0,5mm)
• FA1F903..............630X630 (Luminiszierendes Aluminium 0,5mm)

KLASSE B

• B10103...............210X210 (Luminiszierendes PVC 0,7mm)
• FB1A003...............420X420 (Luminiszierendes PVC 0,7mm)
• FB1F003...............630X630 (Luminiszierendes PVC 0,7mm)

NORMATIVEN

- UNE 23033/1:2019 (Löschung) - Brandschutz. Signalisation

- UNE 23033/2:2019 (Installationen) - Brandschutz. Sicherheitsbeschilderung. Teil 2: Beschilderung und Identifizierung von Brandschutzanlagen.

- UNE 23034/1998 (Evakuierung) - Brandschutz. Sicherheitsbeschilderung. Fluchtwege.

- UNE 23035-1/2003 - Brandschutz. Photolumineszierende Beschilderung-

- UNE 23035-4/2003 - Die NMZ-Signale bestehen regelmäßig Tests auf Radioaktivität, die die Nichtabgabe des Signalisierungselements gemäß der Norm UNE. 23035-4 gewährleisten.

- UNE 53127/2002 - Zellkunststoffe. Bestimmung der Verbrennungseigenschaften von Proben in horizontaler Position, die einer kleinen Flamme ausgesetzt sind.

- UNE EN ISO 7010 : 2012 - Grafische Symbole. Farben und Sicherheitszeichen. Registrierte Sicherheitszeichen (ISO 7010:2011) (Von AENOR im September 2012 ratifiziert.)

- RD 314/2006 (CTE - Technischer Baukodex)

- RIPCI 2017 (Löschung) - Vorschriften für Brandschutzanlagen.

- Die NMZ-Signale werden mit einem zertifizierten Qualitätsmanagementsystem UNE-EN ISO 9001 hergestellt

LAGERUNG, REINIGUNG UND WARTUNG

Die Betriebstemperatur darf 45º C nicht überschreiten. Höhere Temperaturen können das Trägermaterial verformen.

Die optimale Lagertemperatur liegt zwischen 15º C und 25º C; und mit einer Luftfeuchtigkeit von 10/50%.

Reinigungsmethoden; vermeiden Sie abrasive Produkte. Es wird empfohlen, sie mit Wasser und neutralen Reinigungsmitteln zu reinigen.

Der technische Baukodex – Grunddokument für Brandschutz verlangt, dass die photolumineszierende Beschilderung die Norm UNE 23035 einhalten muss.

Um die Funktionalität der Signalgebung zu erhalten, empfiehlt SEKURECO, die Signale frei von Staub, Schmutz oder anderen Resten oder Objekten zu halten, die die Sichtbarkeit und Identifizierung beeinträchtigen.

Zur Reinigung wird empfohlen, vorzugsweise seifige Lösungen zu verwenden und die Verwendung von Lösungsmitteln oder abrasiven Produkten zu vermeiden, die die Oberfläche des Signals beschädigen könnten.

Die photolumineszierenden Signale sollten so platziert werden, dass sie Energie von einer natürlichen oder künstlichen Lichtquelle erhalten, um ihre ordnungsgemäße Funktion zu gewährleisten.

Gemäß RD 513/2017 (TABELLE III) müssen die lumineszierenden Signalgebungssysteme einer jährlichen Inspektion/Überprüfung unterzogen werden, die von spezialisiertem Personal des Herstellers, eines Wartungsunternehmens oder von dem benutzenden oder verantwortlichen Personal der Einrichtung durchgeführt wird.

Nach Ablauf der Lebensdauer der Signale, die das Signalgebungssystem bilden, wird die Inspektion dieser Elemente gemäß den Vorgaben in RD 513/2017 und UNE 23035-2 durchgeführt.

INSTALLATION DES SIGNALES

Besuchen Sie unseren Blog, um zu erfahren, wie man ein Signal oder Schild installiert: https://www.sekureco.eu/de/blog/76_.html

Die empfohlene INSTALLATIONSHÖHE liegt zwischen 2 und 2,50 Metern, wobei immer ein Abstand von 0,30 Metern zur Decke eingehalten werden sollte.

Die photolumineszierenden Signale sollten so platziert werden, dass sie Energie von einer natürlichen oder künstlichen Lichtquelle erhalten, um ihre ordnungsgemäße Funktion zu gewährleisten.

Die BEFESTIGUNG des Signalisierungselements muss auf einer festen und sauberen Oberfläche erfolgen.

Das Signal kann vorsichtig mit MECHANISCHEN ELEMENTEN (Schrauben, Nieten usw.) oder KLEBERN (Montagekleber, Kleber, Silikone…) gesichert werden, wobei darauf zu achten ist, die sichtbare Oberfläche nicht zu verschmutzen oder zu verformen.

Die EVAKUIERUNGSSIGNALISIERUNG sollte so installiert werden, dass von jedem Punkt, der für die Nutzung des Raums geeignet ist, eine Evakuierung eingeleitet werden kann. Daher wird empfohlen, Richtungsschilder an allen Routen, Kreuzungen, Treppen usw. zu installieren, die als Weg dienen.

Die Beschilderung an TÜREN wird über dem Türsturz mit dem entsprechenden Schild (“AUSGANG”, “NOTAUSGANG”, “KEIN AUSGANG”, …) angebracht.

Die Beschilderung der MITTEL ZUM BRANDSCHUTZ, Rettung und/oder Hilfe erfolgt auf denselben Elementen, die signalisiert werden sollen, sofern dies möglich ist.
