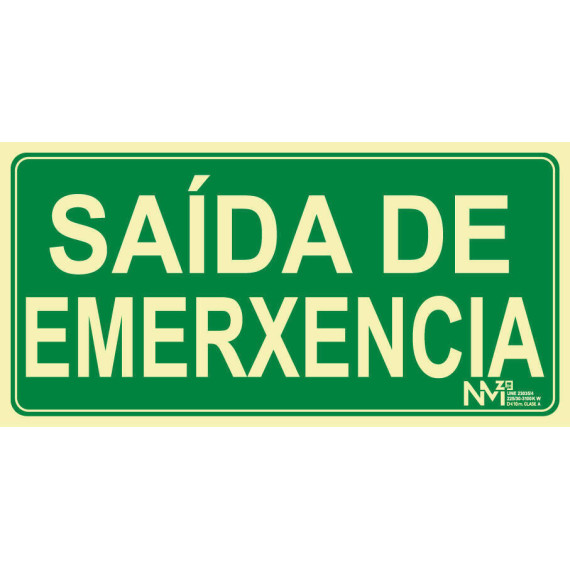

Schild auf Galicisch "Notausgang"

Signal auf Galicisch "Saída de Emerxencia"

IDENTIFIKATION DES PRODUKTS

Gemäß Norm UNE 23035/4:

• Name oder Marke des Herstellers
• Herstellungsdatum
• Bezeichnung (Klasse A oder Klasse B, je nach Fall)

Gemäß RIPCI 513/2017:

• Chargennummer

MINIMALE WERTE DER LUMINISCENZ NACH SALZKAMMER

Alle NMZ-Signale werden verschiedenen internen und externen Tests der Lichtreaktion unterzogen, die die Einhaltung der in der Norm UNE 23035 festgelegten Werte der Lichtintensität garantieren.

KLASSE A:

KLASSE B:

MERKMALE

UNTERSTÜTZENDE MATERIALIEN PVC

Gemäß Norm UNE 53127:

• Weißes PVC 1mm für Klasse A und transparentes PVC 0,7mm und 0,5mm für Klasse B
• Weiß lackiertes Aluminium mit einer Dicke von 0,6mm.
• Stabilität bei Tª < 55º.
• Vernachlässigbare Wasseraufnahme (0,04 ± 0,01)%.
• Nicht brennbar.
• Kein nennenswerter Gehalt an Blei und Phosphor (unter 0,01%)
• Ungiftig.

PIKTOGRAMME

Gemäß Normen:

• UNE EN ISO 7010
• UNE 23033/1

TEXT

• Gemäß Norm UNE 23033/1

FOTOLUMINISCENTES PRODUKT

• Auf Pigmenten basierende Zusammensetzung.
• Unbegrenzte foto-lumineszente Lade- und Entladezyklen

FARBE

Töne gemäß Norm:

• UNE EN ISO 7010
• UNE 23033/1
• Farben mit hoher Haftung und Widerstandsfähigkeit.
• Ermöglicht eine große Flexibilität im Endprodukt.
• Nicht selbstentzündlich. Ungiftig

ENDDICKEN

Klasse A

• PVC 1,2 m/m (±10%).
• ALUMINIUM 0,8 m/m (±10%).

Klasse B

• PVC 0,8 m/m (±10%).
• ALUMINIUM 0,7 m/m (±10%).

REFERENZ

• Auf dem Signal gedruckt

ABMESSUNGEN

• Gemäß Norm UNE 23033/1

FARBAUSSCHNITTE

• Gemäß Norm UNE 23033-1

MAXIMALE SICHTDISTANZ

• Auf dem Signal gedruckt.

Um die erforderlichen Abmessungen eines Signals zu berechnen, wird bis zu einer maximalen Entfernung von 50 m die Formel angewendet:

S≥ L2 /2000

„S“ steht für die Fläche des Signals in Quadratmetern, und „L“ für die Entfernung in Metern, von der das Signal wahrgenommen werden kann.

MAßE

KLASSE A

• FA11406-G...............320X160 (Luminiszierendes PVC 1mm)
• FA18406-G...............640X320 (Luminiszierendes PVC 1mm)
• FA1K406-G...............960X480 (Luminiszierendes PVC 1mm)
• FA11906-G...............320X160 (Luminiszierendes Aluminium 0,5mm)
• FA18906-G...............640X320 (Luminiszierendes Aluminium 0,5mm)
• FA1K906-G...............960X480 (Luminiszierendes Aluminium 0,5mm)

KLASSE B

• FB11006-G...............320X160 (Luminiszierendes PVC 0,7mm)
• FB18006-G...............640X320 (Luminiszierendes PVC 0,7mm)
• FB1K006-G...............960X480 (Luminiszierendes PVC 0,7mm)

NORMATIVEN

- UNE 23033/1:2019 (Löschung) - Brandschutz. Signalisation

- UNE 23033/2:2019 (Installationen) - Brandschutz. Sicherheitskennzeichnung. Teil 2: Kennzeichnung und Identifizierung von Brandschutzanlagen.

- UNE 23034/1998 (Evakuierung) - Brandschutz. Sicherheitskennzeichnung. Fluchtwege.

- UNE 23035-1/2003 - Brandschutz. Photolumineszierende Signalisation-

- UNE 23035-4/2003 - Die NMZ-Signale bestehen regelmäßig Tests zur Radioaktivität, die die Nichtabgabe des Signalisierungselements gemäß der Norm UNE 23035-4 garantieren.

- UNE 53127/2002 - Zellkunststoffe. Bestimmung der Verbrennungseigenschaften von Proben in horizontaler Position, die einer kleinen Flamme ausgesetzt sind.

- UNE EN ISO 7010 : 2012 - Grafische Symbole. Farben und Sicherheitszeichen. Registrierte Sicherheitszeichen (ISO 7010:2011) (Von AENOR im September 2012 ratifiziert.)

- RD 314/2006 (CTE - Technischer Baukodex)

- RIPCI 2017 (Löschung) - Vorschriften für Brandschutzanlagen.

- Die NMZ-Signale werden mit einem zertifizierten Qualitätsmanagementsystem UNE-EN ISO 9001 hergestellt

LAGERUNG, REINIGUNG UND WARTUNG

Die Betriebstemperatur darf 45º C nicht überschreiten. Höhere Temperaturen können das Trägermaterial verformen.

Die optimale Lagertemperatur liegt zwischen 15º C und 25º C; und mit einer Luftfeuchtigkeit von 10/50%.

Reinigungsmethoden; vermeiden Sie abrasive Produkte. Es wird empfohlen, sie mit Wasser und neutralen Reinigungsmitteln zu reinigen.

Der technische Baukodex – Grunddokument für den Brandschutz verlangt, dass die photolumineszierende Signalisation die Norm UNE 23035 einhalten muss.

Um die Funktionalität der Signalisation zu erhalten, empfiehlt SEKURECO, die Signale frei von Staub, Schmutz oder anderen Resten oder Objekten zu halten, die die Sichtbarkeit und Identifizierung beeinträchtigen könnten.

Zur Reinigung wird empfohlen, vorzugsweise seifige Lösungen zu verwenden und die Verwendung von Lösungsmitteln oder abrasiven Produkten zu vermeiden, die die Oberfläche des Signals beschädigen könnten.

Die photolumineszierenden Signale sollten so platziert werden, dass sie Energie von einer natürlichen oder künstlichen Lichtquelle erhalten, um ihre ordnungsgemäße Funktion zu gewährleisten.

Gemäß RD 513/2017 (TABELLE III) müssen die luminiszierenden Signalisationen einer jährlichen Inspektion/Überprüfung unterzogen werden, die von spezialisierten Mitarbeitern des Herstellers, eines Wartungsunternehmens oder von den Benutzern oder dem Betreiber der Anlage durchgeführt wird.

Nach Ablauf der Lebensdauer der Signale, die das Signalisationssystem bilden, wird die Inspektion dieser Elemente gemäß den Vorgaben in RD 513/2017 und UNE 23035-2 durchgeführt.

INSTALLATION DES SIGNALES

Besuchen Sie unseren Blog, um zu erfahren, wie man ein Signal oder Schild installiert: https://www.sekureco.eu/de/blog/76_.html

Die EMPFOHLENE INSTALLATIONSHÖHE liegt zwischen 2 und 2,50 Metern, wobei immer ein Abstand von 0,30 Metern zur Decke eingehalten werden sollte.

Die photolumineszierenden Signale sollten so platziert werden, dass sie Energie von einer natürlichen oder künstlichen Lichtquelle erhalten, um ihre ordnungsgemäße Funktion zu gewährleisten.

Die BEFESTIGUNG des Signalisierungselements muss auf einer festen und sauberen Oberfläche erfolgen.

Das Signal kann sorgfältig mit MECHANISCHEN ELEMENTEN (Schrauben, Nieten usw.) oder KLEBSTOFFEN (Montagekleber, Kleber, Silikone…) gesichert werden, wobei darauf zu achten ist, die sichtbare Oberfläche nicht zu verschmutzen oder zu verformen.

Die EVAKUIERUNGSSIGNALISIERUNG muss so installiert werden, dass von jedem potenziellen Besetzungsort des Raumes eine Evakuierung eingeleitet werden kann. Daher wird empfohlen, Richtungsschilder an allen Routen, Kreuzungen, Treppen usw. zu installieren, die als Weg dienen.

Die Signalisation an TÜREN wird über dem Türsturz mit der entsprechenden Beschriftung („AUSGANG“, „NOTAUSGANG“, „KEIN AUSGANG“, …) angebracht.

Die Signalisation von MITTELN ZUM BRANDSCHUTZ, Rettung und/oder Hilfe erfolgt, wo immer möglich, über denselben Elementen, die signalisiert werden sollen.
