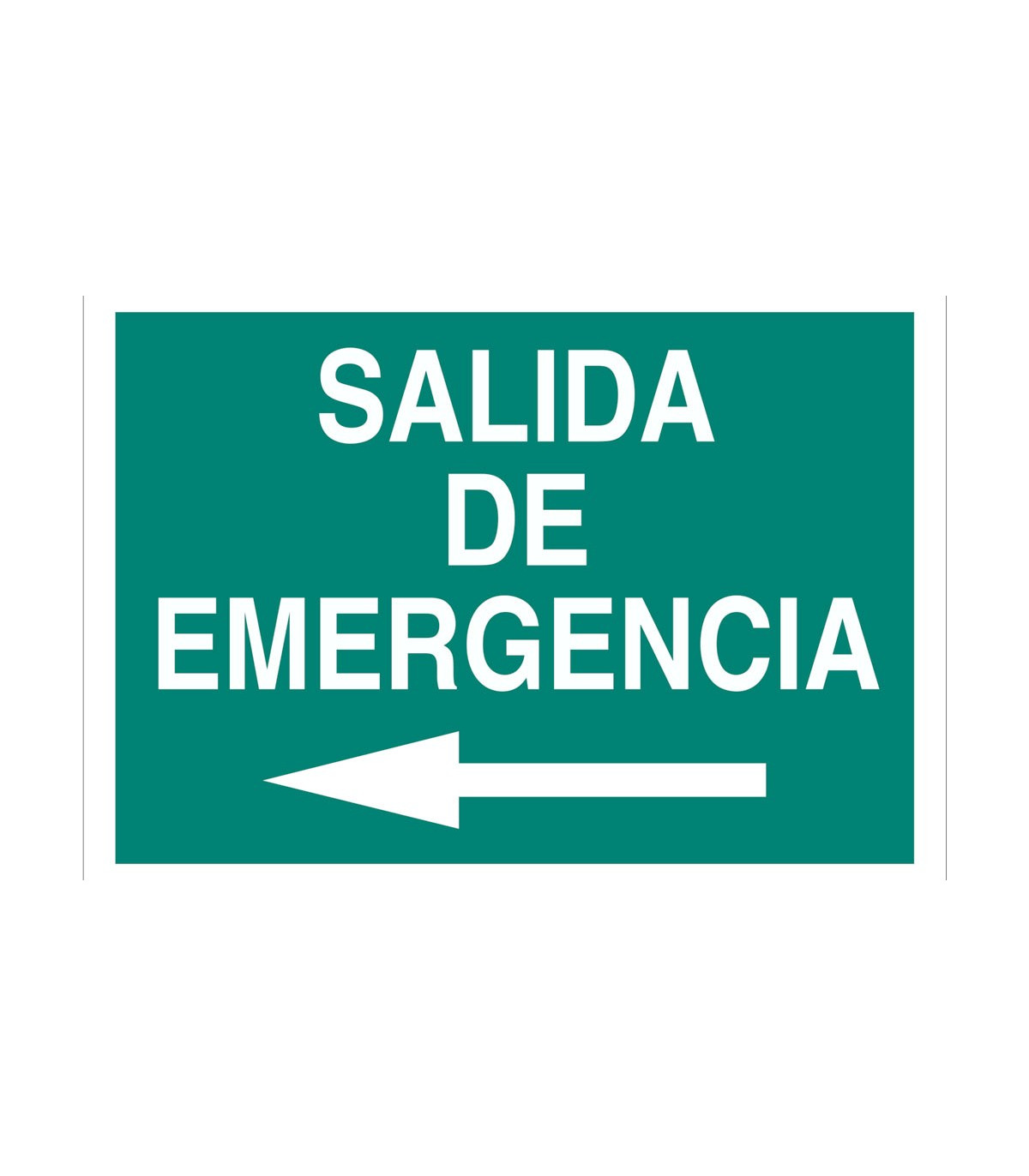

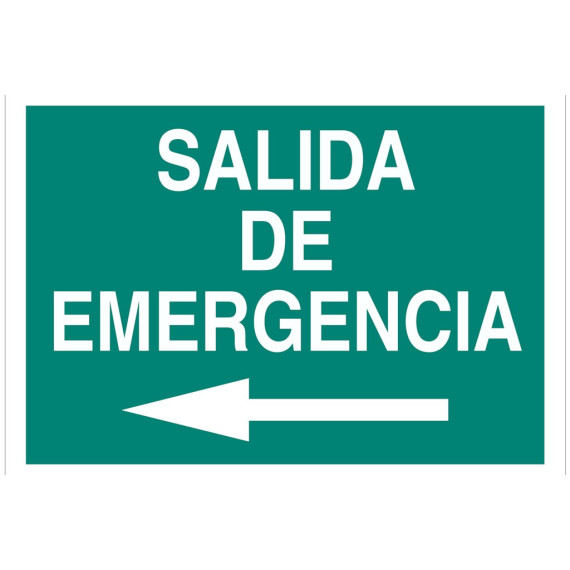

Signal d'évacuation Sortie de Secours flèche gauche de texte et pictogramme COFAN

Signal d'évacuation de Sortie de secours avec flèche direction gauche est un panneau de haute qualité et facile à installer. Le panneau est utilisé pour signaler des bâtiments, des auditoriums, des entreprises et des usines pour indiquer les espaces destinés pour sortie ou évacuation.

Le design du panneau peut varier, mais en aucun cas le sens de celui-ci ne sera modifié. Le panneau est fabriqué avec une couche de pigment photoluminescent, (après avoir absorbé la lumière, le produit l'émet dans l'obscurité, donc il n'a besoin d'aucune source électrique et le produit peut être chargé un nombre indéfini de fois).

Un panneau d'évacuation avec le mot "SORTIE" sert à indiquer l'emplacement des sorties de secours dans un bâtiment. Ces panneaux sont essentiels pour guider les personnes vers les sorties en cas de situation d'urgence, comme un incendie, un tremblement de terre ou une autre situation dangereuse.

Le panneau d'évacuation avec le mot "SORTIE" est généralement conçu avec des lettres grandes et claires, et est souvent placé à des endroits stratégiques, comme près des portes de sortie ou dans les couloirs. Cela permet aux personnes d'identifier rapidement la direction vers laquelle elles doivent se diriger pour sortir du bâtiment en toute sécurité.

En résumé, les panneaux d'évacuation avec le mot "SORTIE" sont fondamentaux pour la sécurité des personnes en cas d'urgence. Ils fournissent un guide clair et visible sur l'emplacement des sorties et aident les personnes à évacuer rapidement et en toute sécurité du bâtiment.

IDENTIFICATION DU PRODUIT

Selon norme UNE 23035/4 :

• Nom ou marque du fabricant
• Date de fabrication
• Dénomination (classe A ou classe B selon le cas)

Selon RIPCI 513 :

• Nom ou marque du fabricant

VALEURS MINIMALES DE LUMINISCENCE APRÈS CAMÉRA SALINE

Toute la signalisation de NMZ est soumise à différents essais internes et externes de réponse lumineuse qui garantissent le respect des valeurs d'intensité lumineuse prévues dans la norme UNE 23035.

CLASSE A :

CLASSE B :

CARACTÉRISTIQUES

MATÉRIAUX SUPPORT PVC

Selon norme UNE 53127 :

• PVC blanc 1mm pour classe A et PVC transparent 0,7mm pour classe B
• Aluminium laqué en blanc de 0,6mm d'épaisseur.
• Stabilité avec Tª < 55º.
• Absorption d'eau négligeable (0,04 ± 0,01)%.
• Auto-extinguible.
• Sans contenu de plomb et phosphore appréciables (inférieurs à 0,01%)
• Non toxique.

PICTOGRAMMES

Selon normes :

• UNE EN ISO 7010
• UNE 23033/1

TEXTES

• Selon norme UNE 23033/1

PRODUIT PHOTOLUMINESCENT

• Composé à base de pigments.
• Cycles photo-luminescents de charge et décharge illimités

COULEUR

Teintes selon norme :

• UNE EN ISO 7010
• UNE 23033/1
• Encre de grande adhérence et résistance.
• Permet une grande flexibilité dans le produit final.
• Non auto-inflammable. Non toxique

ÉPAISSEUR FINALE

Classe A

• PVC 1,2 m/m (±10%).
• ALUMINIUM 0,8 m/m (±10%).

Classe B

• PVC 0,8 m/m (±10%).
• ALUMINIUM 0,7 m/m (±10%).

RÉFÉRENCE

• Imprimée sur le panneau

DIMENSIONS

• Selon norme UNE 23033/1

POURCENTAGES DE COULEUR

• Selon norme UNE 23033-1

DISTANCE MAXIMALE DE VISION

• Imprimée sur le panneau.

Pour calculer les dimensions nécessaires d'un panneau, on appliquera, jusqu'à une distance maximale de 50 m, la formule :

S≥ L2 /2000

“S” représente la surface du panneau en mètres carrés, et “L” la distance en mètres à partir de laquelle le panneau peut être perçu.

MESURES

Autocollant

297X210 mm

PVC luminescent

148X105 mm

210X148 mm

297X210 mm

420X297 mm

APPLICATIONS

• Bâtiments commerciaux et de bureaux
• Hôpitaux et centres de soins médicaux
• Écoles et universités
• Aéroports et stations de transport
• Hôtels
• Centres commerciaux
• Installations industrielles et usines
• Théâtres, cinémas et lieux de divertissement
• Restaurants et établissements de restauration.

NORMATIF

- UNE 23033/1:2019 (Extinction) - Sécurité contre les incendies. Signalisation

- UNE 23033/2:2019 (Installations) - Sécurité contre les incendies. Signalisation de sécurité. Partie 2 : Signalisation et identification des installations de protection contre les incendies.

- UNE 23034/1998 (Évacuation) - Sécurité contre les incendies. Signalisation de sécurité. Voies d'évacuation.

- UNE 23035-1/2003 - Sécurité contre les incendies. Signalisation photoluminescente-

- UNE 23035-4/2003 - Les panneaux NMZ passent périodiquement des essais de radioactivité qui garantissent la non émission de l'élément de signalisation en conformité avec la norme UNE. 23035-4.

- UNE 53127/2002 - Plastiques cellulaires. Détermination des caractéristiques de combustion d'échantillons en position horizontale soumis à une petite flamme.

- UNE EN ISO 7010 : 2012 - Symboles graphiques. Couleurs et signaux de sécurité. Signaux de sécurité enregistrés (ISO 7010:2011) (Ratifié par AENOR en septembre 2012.)

- RD 314/2006 (CTE - Code Technique de Construction)

- RIPCI 2017 (Extinction) - Règlement sur les installations de protection contre les incendies.

- Les panneaux NMZ sont fabriqués avec un système de gestion de qualité certifié UNE-EN ISO 9001

STOCKAGE, NETTOYAGE ET CONSERVATION

La température de travail ne doit pas dépasser 45º C. Des températures supérieures peuvent déformer le matériau de support.

La température optimale de stockage se situe entre 15º C et 25º C ; et avec une humidité de 10/50%.

Méthodes de nettoyage ; évitez d'appliquer des produits abrasifs. Il est recommandé de les nettoyer avec de l'eau et des détergents neutres.

Le code technique de construction – Document de base de sécurité contre les incendies exige que la signalisation photoluminescente respecte la norme UNE 23035.

Dans le but de conserver la fonctionnalité pour laquelle les systèmes de signalisation ont été conçus, SEKURECO recommande de maintenir les panneaux exempts de poussière, de saleté ou de tout reste ou objet qui pourrait entraver la visibilité et l'identification de ceux-ci.

Pour leur nettoyage, il est conseillé d'utiliser des solutions savonneuses de préférence, en évitant l'utilisation de solvants ou de produits abrasifs qui pourraient détériorer la surface du panneau.

Les panneaux photoluminescents doivent être placés de manière à recevoir l'énergie d'une source lumineuse naturelle ou artificielle pour assurer leur bon fonctionnement.

Conformément au RD 513/2017 (TABLEAU III), les systèmes de signalisation lumineuse doivent faire l'objet d'une inspection/revue annuelle réalisée par du personnel spécialisé du fabricant, d'une entreprise de maintenance, ou par le personnel utilisateur ou titulaire de l'installation.

Une fois la période de vie utile des panneaux composant le système de signalisation écoulée, l'inspection de ces éléments sera effectuée conformément aux indications recueillies dans le RD 513/2017 et la UNE 23035-2

INSTALLATION DU PANNEAU

Consultez notre blog pour savoir comment installer un panneau ou une signalisation : https://www.sekureco.eu/blog/76_consejos-de-instalacion-de-senales-de-seguridad.html

La HAUTEUR D'INSTALLATION recommandée oscille entre 2 et 2,50 mètres, en maintenant toujours une distance de séparation de 0,30 mètres par rapport au plafond.

Les panneaux photoluminescents doivent être placés de manière à recevoir l'énergie d'une source lumineuse naturelle ou artificielle pour assurer leur bon fonctionnement.

La FIXATION de l'élément de signalisation doit être réalisée sur une surface ferme et propre.

Le panneau peut être sécurisé par des ÉLÉMENTS MÉCANIQUES (vis, rivets, etc...) ou ADHÉSIFS (colle de montage, colles, silicones…) de manière soignée, en évitant de salir la surface visible ou de la déformer.

La signalisation d'ÉVACUATION doit être installée de manière à ce que depuis tout point susceptible d'occupation du lieu, une évacuation puisse être initiée, il est donc recommandé d'installer des panneaux directionnels sur tous les itinéraires, intersections, escaliers, etc. qui servent de parcours.

La signalisation sur PORTES sera située au-dessus du linteau de celle-ci avec le panneau approprié (“SORTIE”, “SORTIE DE SECOURS”, “SANS SORTIE”, …).

La signalisation des MOYENS DE PROTECTION contre les incendies, de sauvetage et/ou de secours sera réalisée sur les mêmes éléments à signaliser chaque fois que cela est possible.
