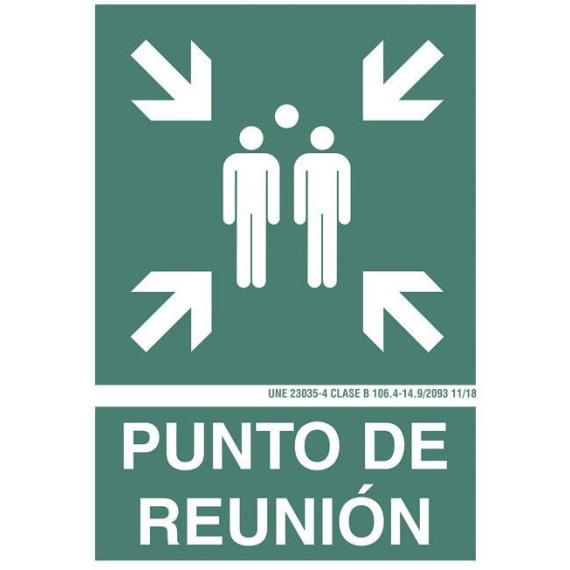

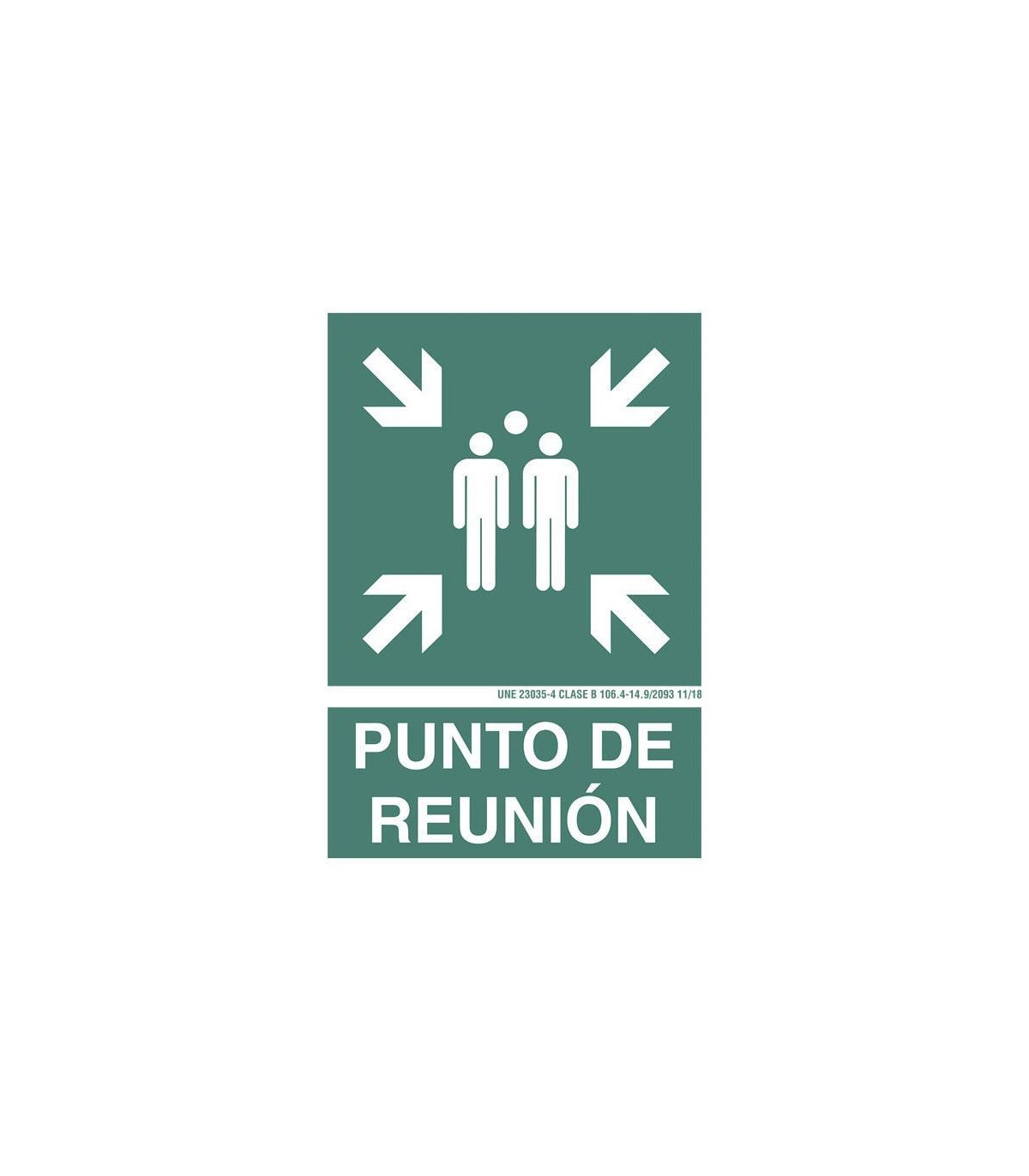

Sinal de evacuação PVC luminiscente Ponto de Reunião COFAN

Sinal de evacuação de pictograma Ponto de reunião COFAN, é um cartaz de alta qualidade e fácil instalação. O cartaz é utilizado para sinalizar edifícios, auditórios, empresas e fábricas para indicar os espaços destinados para saída ou evacuação. A direção do cartaz indica uma direção diagonal.

O design do sinal pode variar, mas em nenhum caso o significado do mesmo será alterado. Em concreto, a mensagem é utilizada para alertar as pessoas de que existe um ponto de encontro para reunir as pessoas em caso de emergência.

O cartaz é elaborado com uma camada de pigmento fotoluminescente (após absorver luz, o produto a emite no escuro, portanto não precisa de nenhuma fonte elétrica e o produto pode ser carregado um número indefinido de vezes).

IDENTIFICAÇÃO DO PRODUTO

De acordo com a norma UNE 23035/4:

• Nome ou marca do fabricante
• Data de fabricação
• Denominação (classe A ou classe B conforme aplicável)

De acordo com o RIPCI 513:

• Nome ou marca do fabricante

VALORES MÍNIMOS DE LUMINISCÊNCIA APÓS CÂMARA SALINA

Toda a sinalização da NMZ é submetida a diferentes ensaios internos e externos de resposta luminosa que garantem o cumprimento dos valores de intensidade luminosa previstos na norma UNE 23035.

CLASSE A:

CLASSE B:

CARACTERÍSTICAS

MATERIAIS DE SUPORTE PVC

De acordo com a norma UNE 53127:

• PVC branco 1mm para classe A e PVC transparente 0,7mm para classe B.
• Alumínio lacado em branco com 0,6mm de espessura.
• Estabilidade com Tª < 55º.
• Absorção de água desprezível (0,04 ± 0,01)%.
• Auto-extinguível.
• Sem conteúdo apreciável de chumbo e fósforo (inferior a 0,01%)
• Não tóxico.

PICTOGRAMAS

De acordo com as normas:

• UNE EN ISO 7010
• UNE 23033/1

TEXTOS

• De acordo com a norma UNE 23033/1

PRODUTO FOTOLUMINESCENTE

• Composto à base de pigmentos.
• Ciclos foto-luminescentes de carga e descarga ilimitados

COR

Tons segundo norma:

• UNE EN ISO 7010
• UNE 23033/1
• Tinta de grande aderência e resistência.
• Permite uma grande flexibilidade no produto final.
• Não auto-inflamável. Não tóxico.

ESPESSURA FINAL

Classe A

• PVC 1,2 m/m (±10%).
• ALUMÍNIO 0,8 m/m (±10%).

Classe B

• PVC 0,8 mm (±10%).
• ALUMÍNIO 0,7 m/m (±10%).

REFERÊNCIA

• Impressa na sinalização

DIMENSÕES

• De acordo com a norma UNE 23033/1

PORCENTAGENS DE COR

• De acordo com a norma UNE 23033-1

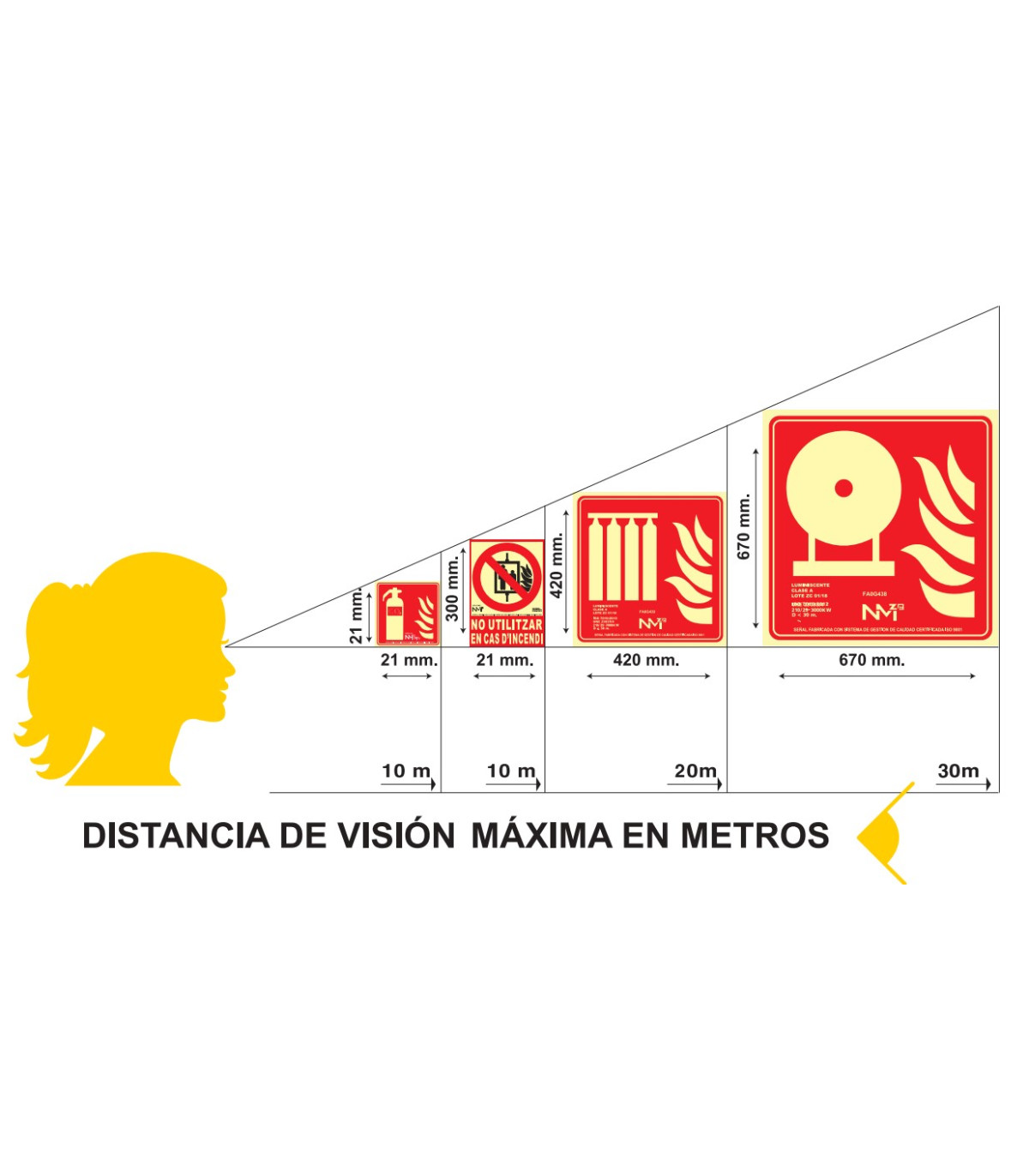

DISTÂNCIA MÁXIMA DE VISÃO

• Impressa na sinal.

Para calcular as dimensões necessárias de um sinal, será aplicada, até uma distância máxima de 50 m, a fórmula:

S≥ L2 /2000

"S" representa a superfície do sinal em metros quadrados, e "L" a distância em metros a partir da qual se pode perceber o sinal.

MEDIDAS

PVC luminiscente

105X105 mm

148X148 mm

210X210 mm

297X297 mm

NORMATIVA

- UNE 23033/1:2019 (Extinção) - Segurança contra incêndios. Sinalização

- UNE 23033/2:2019 (Instalações) - Segurança contra incêndios. Sinalização de segurança. Parte 2: Sinalização e identificação das instalações de proteção contra incêndios.

- UNE 23034/1998 (Evacuação) - Segurança contra incêndios. Sinalização de Segurança. Vias de evacuação.

- UNE 23035-1/2003 - Segurança contra incêndios. Sinalização fotoluminescente -

- UNE 23035-4/2003 - Os sinais NMZ passam periodicamente por ensaios de radioatividade que garantem a não emissão do elemento de sinalização em conformidade com a norma UNE 23035-4.

- UNE 53127/2002 - Plásticos celulares. Determinação das características de combustão de amostras em posição horizontal submetidas a uma pequena chama.

- UNE EN ISO 7010: 2012 - Símbolos gráficos. Cores e sinais de segurança. Sinais de segurança registados (ISO 7010:2011) (Ratificado pela AENOR em setembro de 2012.)

- RD 314/2006 (CTE - Código Técnico de Edificação)

- RIPCI 2017 (Extinção) - Regulamento de Instalações de Proteção Contra Incêndios.

- Os sinais NMZ são fabricados com um sistema de gestão da qualidade certificado pela UNE-EN ISO 9001.

ARMAZENAMENTO, LIMPEZA E CONSERVAÇÃO

A temperatura de trabalho não deve ser superior a 45º C. Temperaturas superiores podem deformar o material de suporte.

A temperatura óptima de armazenamento estará entre 15º C e 25º C; e com uma humidade de 10/50%.

Métodos de limpeza; evite aplicar produtos abrasivos. Recomenda-se limpá-las com água e detergentes neutros.

O código técnico de edificação – Documento básico de segurança contra incêndios exige que a sinalização fotoluminescente deve cumprir com a norma UNE 23035.

Com o objetivo de conservar a funcionalidade para a qual os sistemas de sinalização foram concebidos, a SEKURECO recomenda manter os sinais livres de poeira, sujeira ou qualquer resíduo ou objeto que impeça a visibilidade e identificação dos mesmos.

Para a sua limpeza, recomenda-se utilizar soluções sabonosas, de preferência, evitando o uso de solventes ou produtos abrasivos que possam deteriorar a superfície do sinal.

As sinalizações fotoluminescentes devem ser posicionadas de forma a receber a energia de uma fonte luminosa natural ou artificial para garantir o seu correto funcionamento.

De acordo com o RD 513/2017 (TABELA III), os sistemas de sinalização luminosa deverão ser submetidos a uma inspeção/revisão anual que será realizada por pessoal especializado do fabricante, de uma empresa de manutenção, ou pelo pessoal usuário ou titular da instalação.

Uma vez decorrido o período de vida útil dos sinais que compõem o sistema de sinalização, será realizada a inspeção desses elementos seguindo as indicações contidas no RD 513/2017 e na UNE 23035-2.

INSTALAÇÃO SINAL

Consulte o nosso blog para saber como instalar um sinal ou cartaz:https://www.sekureco.eu/blog/76_consejos-de-instalacion-de-senales-de-seguridad.html

A ALTURA DE INSTALAÇÃO recomendada varia entre 2 e 2,50 metros, mantendo sempre uma distância de separação de 0,30 metros em relação ao teto.

As sinalizações fotoluminescentes devem ser posicionadas de forma a receber a energia de uma fonte luminosa natural ou artificial para garantir seu correto funcionamento.

A FIXAÇÃO do elemento de sinalização deve ser realizada sobre uma superfície firme e livre de sujeira.

A sinal poderá ser fixada através de ELEMENTOS MECÂNICOS (parafusos, rebites, etc...) ou ADESIVOS (adesivo de montagem, colas, silicones…) de forma cuidadosa, evitando sujar a superfície visível ou a deformação da mesma.

A sinalização de EVACUAÇÃO deve ser instalada de tal forma que, a partir de qualquer ponto suscetível de ocupação do recinto, se possa iniciar uma evacuação. Por isso, recomenda-se instalar sinais direcionais em todas aquelas rotas, interseções, escadas, etc., que sirvam como percurso.

A sinalização nas PORTAS será colocada sobre o lintel da mesma com o rótulo apropriado (“SAÍDA”, “SAÍDA DE EMERGÊNCIA”, “SEM SAÍDA”, …).

A sinalização de MEIOS DE PROTEÇÃO contra incêndios, salvamento e/ou socorro será realizada sobre os mesmos elementos a sinalizar sempre que possível.
