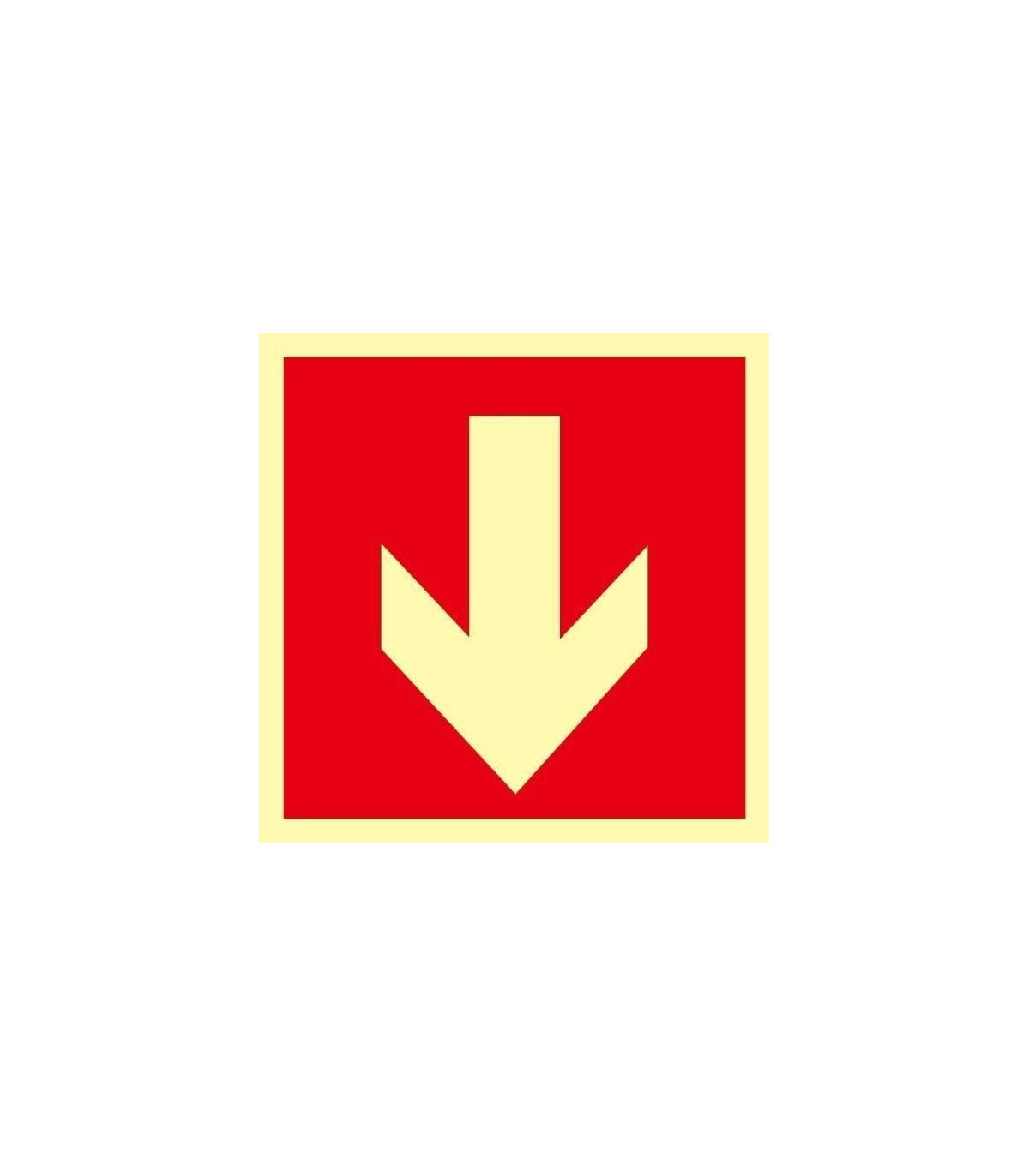

Sinal de evacuação de Flecha Abaixo de luminiscente SEKURECO

Placa de evacuação com seta para baixo luminescente SEKURECO.É umplaca de evacuação pictograma de alta qualidade e fácil de instalar.A placa é usada para indicar a zona de evacuação com a seta em edifícios e espaços fechados

Feito em PVC ou placa de alumínio com camada de pigmento fotoluminiscente, (depois de absorver luz, o produto emite-o no escuro, por isso não precisa de qualquer fonte elétrica e o produto pode ser carregado um número indefinido de vezes).

IDENTIFICAÇÃO DO PRODUTO

De acordo com UNE 23035/4:

• Nome do fabricante ou marca
• Data de fabricação
• Denominação (classe A ou classe B conforme apropriado)

De acordo com RIPCI 513:

• Nome do fabricante ou marca

NÃO

Toda sinalização de NMZ está sujeita a diferentes testes internos e externos de resposta à luz que garantem a conformidade com os valores de intensidade de luz contemplados no padrão UNE 23035.

CLASE A:

CLASE B:

CARACTERÍSTICAS

MATERIAIS SOPORT PVC

De acordo com a UNE 53127:

• PVC branco 1mm para classe A e PVC transparente 0.7mm para classe B
• Alumínio lacado branco com 0,6 mm de espessura.
• Estabilidade com Ta . 55o.
• Absorção de água desprezível (0,04 ±0,01)%.
• Auto-extinguindo.
• Nenhum conteúdo significativo de chumbo e fósforo (inferiores a 0,01%)
• Não é tóxico.

PICTOGRAMA

De acordo com regras:

• EN ISO 7010
• UNE 23033/1

TEXTOS

• UNE 23033/1

PRODUTO FOTOLUMINISCENTE

• Composta por base de pigmentos.
• Ilimitado upload e download de ciclos foto-luminiscentes

COLORAÇÃO

Tons de acordo com o padrão:

• EN ISO 7010
• UNE 23033/1
• Tinta de alta adesão e resistência.
• Permite grande flexibilidade no produto final.
• Não é auto-inflamável. Não-tóxico

ESPAÇO FINAL

Classe A

• PVC 1,2 m/m (±10%).
• ALUMÍNIO 0,8 m/m (±10%)

Classe B

• PVC 0,8 m/m (±10%).
• ALUMINIO 0,7 m/m (±10%).

REFERÊNCIA

• Imprimir no sinal

DIMENSÕES

• UNE 23033/1

DE COR

• De acordo com a norma UNE 23033-1

MXIMA DA VISÃO

• Impresso na placa.

Para calcular as dimensões necessárias de um sinal, até uma distância máxima de 50 m, a fórmula:

S≥ L2 / 2000

“S” representa a área do sinal em metros quadrados, e “L” a distância em metros a partir da qual o sinal pode ser percebido.

ACÇÃO

CLASSE B (PVC 0,7 mm)

• B00A156.
• B03156 ..............420X420

CLASE A (PVC 1 mm)

• A0A456...............210X210
• A03456

NORMATIA

- UNE 23033/1:2019 (Extinção) - Segurança contra incêndio.Sinalização

- UNE 23033/2:2019 (Instalações) - Segurança do fogo. Sinalização de segurança. Parte 2: Assinar e identificar instalações de proteção contra incêndios.

- UNE 23034/1998 (Evacuation) - Segurança contra incêndios. Sinalização de segurança. Rotas de evacuação.

- UNE 23035-1/2003 - Segurança de incêndio. Sinalização fotoluminiscente..-

- UNE 23035-4/2003 - Os sinais NMZ passam periodicamente por testes de radioatividade que garantem a não emissão do elemento de sinalização em conformidade com a norma UNE.23035-4.

- UNE 53127/2002 - Plásticos celulares. Determinação das características da combustão de sondas na posição horizontal submetidas a uma pequena chama.

- UNE EN ISO 7010:2012 - Símbolos gráficos - Cores e sinalização de segurança - Sinalização de segurança registrada (ISO 7010:2011) (Aprovada pela AENOR em setembro de 2012.)

- RD 314/2006 (CTE - Código Técnico de Construção)

- RIPCI 2017 (Extinção) - Regulamento de Instalações de Proteção Contra Incêndio.

- Sinais NMZ são fabricados com sistema de gestão de qualidade certificada UNE-EN ISO 9001

E CONSERVAÇÃO

A temperatura de trabalho não deve exceder 45o C. As temperaturas mais altas podem deformar o material de suporte.

A temperatura ideal de armazenamento é entre 15°C e 25°C, com um nível de umidade de 10% a 50%.

Métodos de limpeza; evitar a aplicação de produtos abrasivos. Limpe-os com água neutra e detergentes é recomendado.

O código de construção técnica – documento básico de segurança contra incêndios requer que a sinalização fotoluminiscente deve cumprir com UNE 23035.

Com o objetivo de preservar a funcionalidade para a qual os sistemas de sinalização foram concebidos, o SEKURECO recomenda manter sinais livres de poeira, sujeira ou qualquer outro objeto ou que evita a visibilidade e identificação deles.

Para a limpeza, é aconselhável utilizar preferencialmente soluções com sabão, evitando o uso de solventes ou produtos abrasivos que possam danificar a superfície da placa

Os sinais fotoluminescentes devem ser colocados de tal forma que recebam a energia de uma fonte de luz natural ou artificial para garantir o seu bom funcionamento.

De acordo com o RD 513/2017 (TABLA III), os sistemas de sinalização luminiscentes devem estar sujeitos a uma inspeção/revisão anual que será realizada pela equipe especializada do fabricante, uma empresa de manutenção, ou pelo usuário ou proprietário da instalação.

Uma vez decorrida a vida útil dos sinais que compõem o sistema de sinalização, a inspeção dos referidos elementos será realizada seguindo as indicações constantes do RD 513/2017 e da UNE 23035-2

SEGUNDA INSTALAÇÃO

Confira nosso blog para descobrir como instalar um sinal ou sinal:https://www.sekureco.eu/pt/blog/76_.html

A ALTURA de INSTALAÇÃO recomendada varia entre 2 e 2.50 metros, mantendo sempre uma distância de separação de 0.30 metros do teto.

Os sinais fotoluminescentes devem ser colocados de uma forma que recebem a energia de uma fonte de luz natural ou artificial para garantir o seu bom funcionamento.

A FIJAÇÃO do elemento de sinalização deve ser feita em uma superfície firme e livre é a sujeira.

O sinal pode ser protegido por meio de ELEMENTOS MECÂNICOS (tornilleria, rebites, etc...) ou ADHESIVOS (adesivo de montagem, filas, silicones...) de uma maneira cuidadosa, evitando sujar a vista superficial ou a deformação dele.

A sinalização da EVACUATION deve ser instalada de tal forma que de qualquer ponto suscetível à ocupação do recinto uma evacuação pode ser iniciada, por isso recomenda-se instalar sinais direcionais em todas essas rotas, interseções, escadas, etc. que servem como rota.

A sinalização em PUERTAS será colocada no lintel dele com o rótulo apropriado (“SALIDA”, “SALIDA DE EMERGENCIA”, COMOUT SALIDA”, ...).

A sinalização de medidas de proteção contra incêndios, resgate e/ou alívio será feita nos mesmos elementos para sinalizar sempre que possível.
