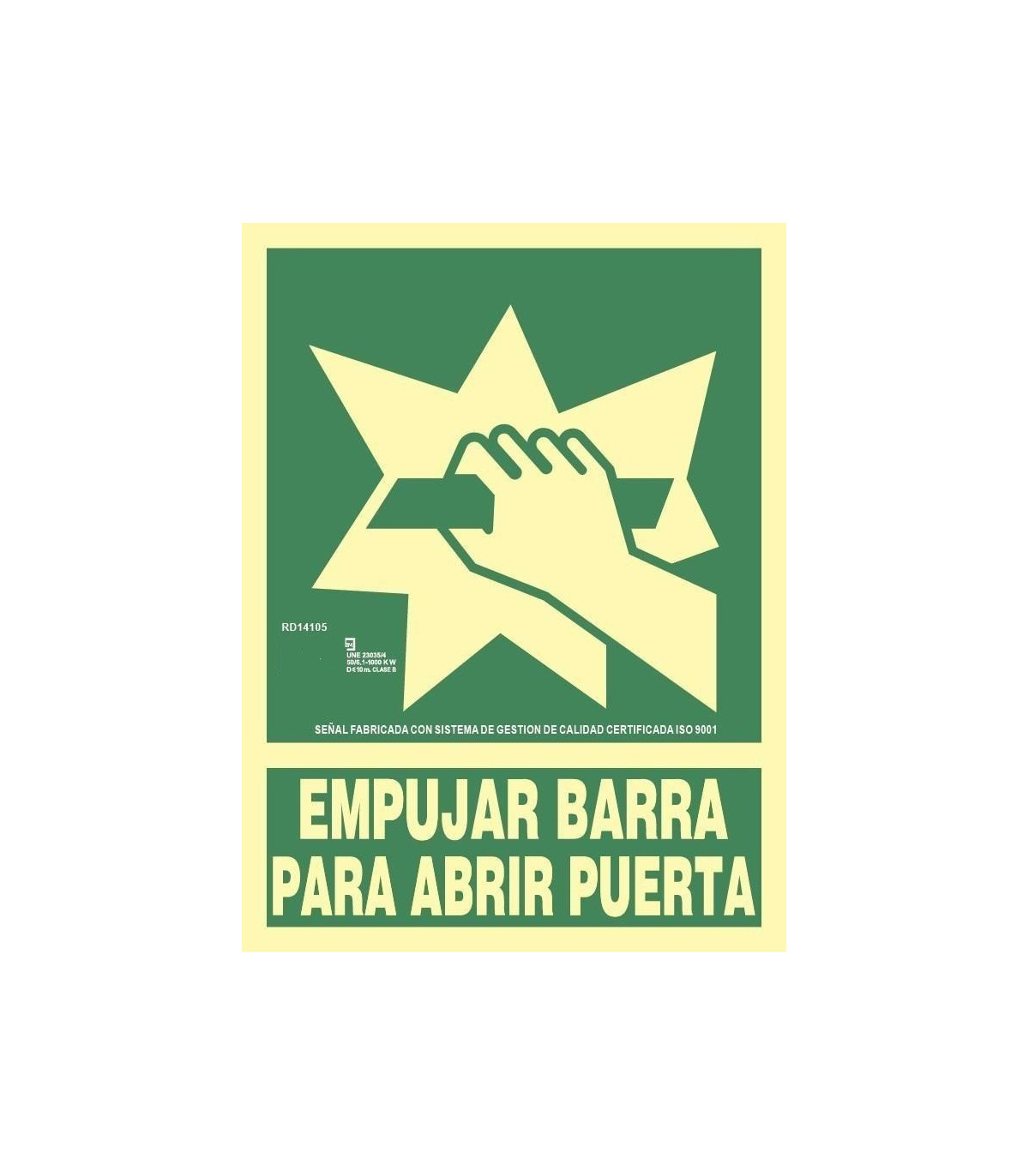

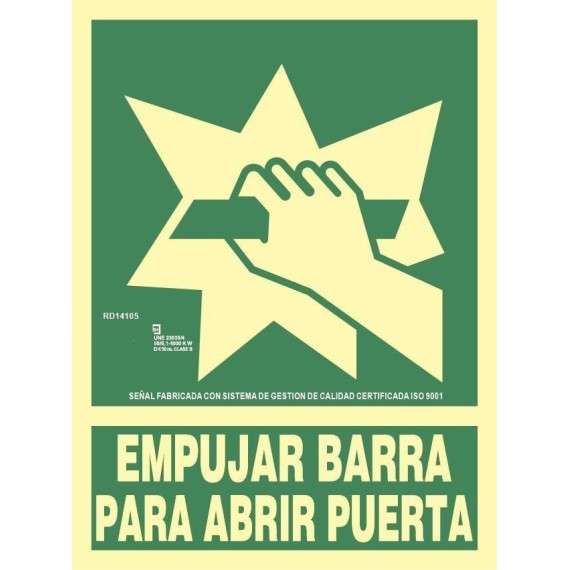

Sinal de segurança Empurre a barra para abrir a porta em alumínio Classe A fotoluminescente 210 x 300 mm SEKURECO

Sinal de segurança Empurre a barra para abrir a porta em alumínio Classe A SEKURECO. É uma sinalização de segurança e extinção de pictograma de alta qualidade e fácil instalação. O cartaz é utilizado para avisar sobre as instruções para abrir portas. Recomendada para indústrias.

Elaborada em chapa de PVC ou alumínio com camada de pigmento fotoluminescente, (após absorver luz, o produto a emite na escuridão, portanto não precisa de nenhuma fonte elétrica e o produto pode ser carregado um número indefinido de vezes).

ESPECIFICAÇÕES

• PVC Branco 1mm
• Alumínio pintado de branco com 0,6mm de espessura
• Estabilidade com Ta < 55°
• Absorção de água desprezível (0.04, - 0,01)%
• Sem conteúdo de chumbo ou fósforo apreciável (inferiores a 0.01%)
• Não tóxico

PARA QUE TIPO DE TRABALHO É APROPRIADO

Devem ser instaladas em áreas diretamente afetadas pela iluminação solar ou dentro de uma zona de influência de luminárias. Uma sinalização instalada em uma área mal iluminada não funcionará com bons rendimentos.

BENEFÍCIOS

• Tinta de grande aderência e resistência

DADOS TÉCNICOS

• UNE23033/1:2019 (Extinção)
• UNE23033/2:2019 (Instalações)
• UNE 23034/1998 (Evacuação)
• UNE 23035-1/2003
• UNE 23035-4/2003
• UNE 53127/2002
• UNE EN ISO 7010: 2012
• RD314//2006 (CTE)
• RIPCI2017 (Extinção)

IDENTIFICAÇÃO DO PRODUTO

De acordo com a norma UNE 23035/4:

• Nome ou marca do fabricante
• Data de fabricação
• Denominação (classe A ou classe B conforme aplicável)

De acordo com RIPCI 513:

• Nome ou marca do fabricante

VALORES MÍNIMOS DE LUMINISCÊNCIA APÓS CÂMARA SALINA

Toda a sinalização da NMZ é submetida a diferentes ensaios internos e externos de resposta luminosa que garantem o cumprimento dos valores de intensidade luminosa previstos na norma UNE 23035.

CLASSE A:

CLASSE B:

CARACTERÍSTICAS

MATERIAIS SUPORTE PVC

De acordo com a norma UNE 53127:

• PVC branco 1mm para classe A e PVC transparente 0,7mm para classe B
• Alumínio pintado de branco com 0,6mm de espessura.
• Estabilidade com Tª < 55º.
• Absorção de água desprezível (0,04 ± 0,01)%.
• Auto-extinguível.
• Sem conteúdo de chumbo e fósforo apreciáveis (inferiores a 0,01%)
• Não tóxico.

PICTOGRAMAS

De acordo com as normas:

• UNE EN ISO 7010
• UNE 23033/1

TEXTOS

• De acordo com a norma UNE 23033/1

PRODUTO FOTOLUMINISCENTE

• Composto à base de pigmentos.
• Ciclos foto-luminiscentes de carga e descarga ilimitados

COR

Tons de acordo com a norma:

• UNE EN ISO 7010
• UNE 23033/1
• Tinta de grande aderência e resistência.
• Permite uma grande flexibilidade no produto final.
• Não auto-inflamável. Não tóxico

ESPESSURA FINAL

Classe A

• PVC 1,2 m/m (±10%).
• ALUMÍNIO 0,8 m/m (±10%).

Classe B

• PVC 0,8 m/m (±10%).
• ALUMÍNIO 0,7 m/m (±10%).

REFERÊNCIA

• Impressa na sinalização

DIMENSÕES

• De acordo com a norma UNE 23033/1

PORCENTAGENS DE COR

• De acordo com a norma UNE 23033-1

DISTÂNCIA MÁXIMA DE VISÃO

• Impressa na sinalização.

Para calcular as dimensões necessárias de uma sinalização, aplica-se, até uma distância máxima de 50 m, a fórmula:

S≥ L2 /2000

“S” representa a superfície da sinalização em metros quadrados, e “L” a distância em metros a partir da qual se pode perceber a sinalização.

MEDIDAS

CLASSE A (PVC 1 mm)

• FA14905..............210X300

NORMATIVA

- UNE 23033/1:2019 (Extinção) - Segurança contra incêndios. Sinalização

- UNE 23033/2:2019 (Instalações) - Segurança contra incêndios. Sinalização de segurança. Parte 2: Sinalização e identificação das instalações de proteção contra incêndios.

- UNE 23034/1998 (Evacuação) - Segurança contra incêndios. Sinalização de Segurança. Vias de evacuação.

- UNE 23035-1/2003 - Segurança contra incêndios. Sinalização fotoluminescente-

- UNE 23035-4/2003 - As sinalizações NMZ superam periodicamente ensaios de radioatividade que garantem a não emissão do elemento de sinalização em conformidade com a norma UNE. 23035-4.

- UNE 53127/2002 - Plásticos celulares. Determinação das características de combustão de amostras em posição horizontal submetidas a uma chama pequena.

- UNE EN ISO 7010 : 2012 - Símbolos gráficos. Cores e sinais de segurança. Sinais de segurança registrados (ISO 7010:2011) (Ratificada pela AENOR em setembro de 2012.)

- RD 314/2006 (CTE - Código Técnico de Edificação)

- RIPCI 2017 (Extinção) - Regulamento de Instalações de Proteção Contra Incêndios.

- As sinalizações NMZ são fabricadas com sistema de gestão de qualidade certificada UNE-EN ISO 9001

ARMAZENAMENTO, LIMPEZA E CONSERVAÇÃO

A temperatura de trabalho não deve ser superior a 45º C. Temperaturas superiores podem deformar o material suporte.

A temperatura ideal de armazenamento deve estar entre 15º C e 25º C; e com uma umidade de 10/50%.

Métodos de limpeza; evite aplicar produtos abrasivos. Recomenda-se limpá-las com água e detergentes neutros.

O código técnico de edificação – Documento básico de segurança contra incêndios exige que a sinalização fotoluminescente deve cumprir com a norma UNE 23035.

Com o objetivo de conservar a funcionalidade para a qual foram concebidos os sistemas de sinalização, SEKURECO recomenda manter as sinalizações livres de poeira, sujeira ou qualquer resíduo ou objeto que impeça a visibilidade e identificação das mesmas.

Para sua limpeza, recomenda-se usar soluções sabonosas preferencialmente, evitando o uso de solventes ou produtos abrasivos que possam deteriorar a superfície da sinalização.

As sinalizações fotoluminescentes devem ser posicionadas de tal forma que recebam a energia de uma fonte luminosa natural ou artificial para garantir seu funcionamento correto.

De acordo com o RD 513/2017 (TABELA III), os sistemas de sinalização luminiscente devem ser submetidos a uma inspeção/revisão anual que será realizada por pessoal especializado do fabricante, de uma empresa mantenedora, ou pelo pessoal usuário ou titular da instalação.

Uma vez transcorrido o período de vida útil das sinalizações que compõem o sistema de sinalização, será realizada a inspeção desses elementos seguindo as indicações contidas no RD 513/2017 e na UNE 23035-2

INSTALAÇÃO DA SINALIZAÇÃO

Consulte nosso blog para saber como instalar uma sinalização ou cartaz: https://www.sekureco.eu/pt/blog/76_.html

A ALTURA DE INSTALAÇÃO recomendada varia entre 2 e 2,50 metros, mantendo sempre uma distância de separação de 0,30 metros em relação ao teto.

As sinalizações fotoluminescentes devem ser posicionadas de forma que recebam a energia de uma fonte luminosa natural ou artificial para garantir seu funcionamento correto.

A FIXAÇÃO do elemento de sinalização deve ser realizada sobre uma superfície firme e livre de sujeira.

A sinalização pode ser fixada por MEIOS MECÂNICOS (parafusos, rebites, etc...) ou ADESIVOS (adesivo de montagem, colas, silicones…) de forma cuidadosa, evitando sujar a superfície visível ou a deformação da mesma.

A sinalização de EVACUAÇÃO deve ser instalada de tal forma que a partir de qualquer ponto suscetível de ocupação do recinto possa-se iniciar uma evacuação, portanto recomenda-se instalar sinalizações direcionais em todas aquelas rotas, interseções, escadas, etc. que sirvam como percurso.

A sinalização em PORTAS será posicionada sobre o batente da mesma com o rótulo apropriado (“SAÍDA”, “SAÍDA DE EMERGÊNCIA”, “SEM SAÍDA”, …).

A sinalização de MEIOS DE PROTEÇÃO contra incêndios, salvamento e/ou socorro será realizada sobre os mesmos elementos a sinalizar sempre que possível.
