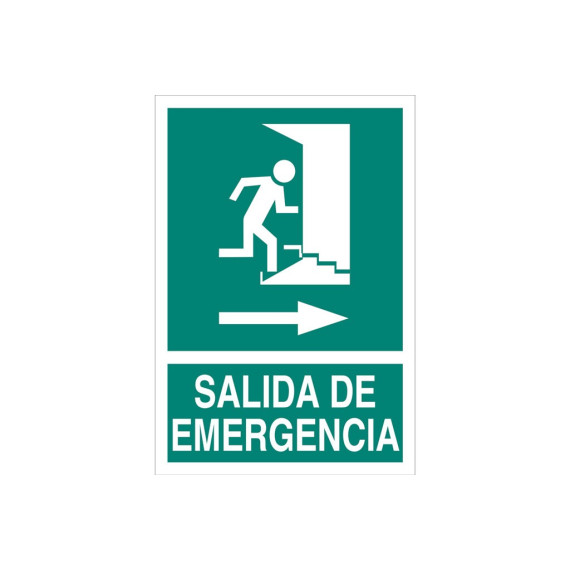

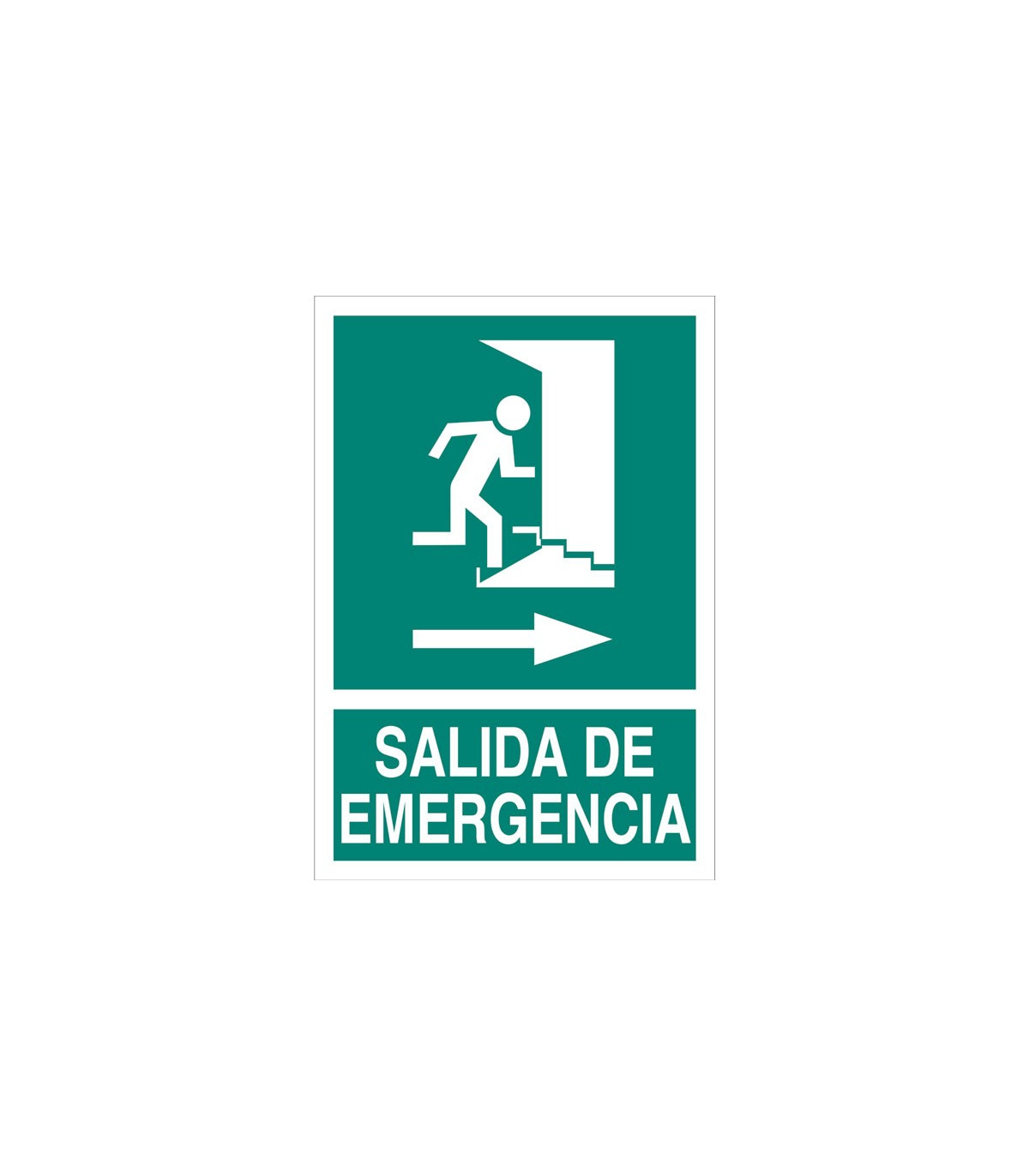

Notausgang rechts (Text und Piktogramm) COFAN

Evakuierungszeichen, das den Notausgang durch die rechte Tür mit Piktogramm und Text COFAN anzeigt. Hochwertiges Notzeichen mit einfacher Installation. Das Schild wird verwendet, um Gebäude, Auditorien, Unternehmen und Fabriken zu kennzeichnen, um die Bereiche für den Ausgang oder die Evakuierung anzuzeigen. Die Richtung des Schildes zeigt die rechte Seite an.

Das Schild besteht aus einer Schicht photolumineszierendem Pigment, (nachdem es Licht absorbiert hat, gibt das Produkt es im Dunkeln ab, sodass keine elektrische Quelle benötigt wird und das Produkt unendlich oft aufgeladen werden kann).

PRODUKTAUSWEISUNG

Gemäß Norm UNE 23035/4:

• Name oder Marke des Herstellers
• Herstellungsdatum
• Bezeichnung (Klasse A oder Klasse B, je nach Anforderung)

Gemäß RIPCI 513:

• Name oder Marke des Herstellers

MINDESTWERTE DER LUMINIZENZ NACH SALZKAMMER

Alle NMZ-Signalisierungen werden verschiedenen internen und externen Tests der Lichtreaktion unterzogen, die die Einhaltung der in der Norm UNE 23035 festgelegten Werte für die Lichtintensität gewährleisten.

KLASSE A:

KLASSE B:

MERKMALE

UNTERSTÜTZENDE MATERIALIEN PVC

Gemäß Norm UNE 53127:

• Weißes PVC 1mm für Klasse A und transparentes PVC 0,7mm für Klasse B
• Weiß lackiertes Aluminium mit einer Dicke von 0,6mm.
• Stabilität bei Tª < 55º.
• Vernachlässigbare Wasseraufnahme (0,04 ± 0,01)%.
• Selbstlöschend.
• Kein nennenswerter Gehalt an Blei und Phosphor (unter 0,01%)
• Ungiftig.

PIKTOGRAMME

Gemäß Normen:

• UNE EN ISO 7010
• UNE 23033/1

TEXTE

• Gemäß Norm UNE 23033/1

FOTOLUMINISCENTES PRODUKT

• Auf Pigmenten basierend.
• Unbegrenzte photo-lumineszente Lade- und Entladezyklen

FARBE

Farbtöne gemäß Norm:

• UNE EN ISO 7010
• UNE 23033/1
• Farben mit hoher Haftung und Widerstandsfähigkeit.
• Ermöglicht eine hohe Flexibilität im Endprodukt.
• Nicht selbstentzündlich. Ungiftig

ENDDICKEN

Klasse A

• PVC 1,2 m/m (±10%).
• ALUMINIUM 0,8 m/m (±10%).

Klasse B

• PVC 0,8 m/m (±10%).
• ALUMINIUM 0,7 m/m (±10%).

REFERENZ

• Auf dem Schild gedruckt

ABMESSUNGEN

• Gemäß Norm UNE 23033/1

FARBPERCENTAGE

• Gemäß Norm UNE 23033-1

MAXIMALE SICHTDISTANZ

• Auf dem Schild gedruckt.

Um die erforderlichen Abmessungen eines Schildes zu berechnen, wird bis zu einer maximalen Entfernung von 50 m die Formel angewendet:

S≥ L2 /2000

„S“ steht für die Fläche des Schildes in Quadratmetern, und „L“ für die Entfernung in Metern, ab der das Schild wahrgenommen werden kann.

MAßE

148X105 mm

210X148 mm

297X210 mm

420X297 mm

NORMATIV

- UNE 23033/1:2019 (Löschung) - Brandschutz. Kennzeichnung

- UNE 23033/2:2019 (Installationen) - Brandschutz. Sicherheitskennzeichnung. Teil 2: Kennzeichnung und Identifizierung von Brandschutzanlagen.

- UNE 23034/1998 (Evakuierung) - Brandschutz. Sicherheitskennzeichnung. Fluchtwege.

- UNE 23035-1/2003 - Brandschutz. Photolumineszierende Kennzeichnung-

- UNE 23035-4/2003 - Die NMZ-Signale bestehen regelmäßig aus Strahlungstests, die die Nichtabgabe des Kennzeichnungselements gemäß der Norm UNE 23035-4 gewährleisten.

- UNE 53127/2002 - Zellkunststoffe. Bestimmung der Verbrennungseigenschaften von Proben in horizontaler Position, die einer kleinen Flamme ausgesetzt sind.

- UNE EN ISO 7010 : 2012 - Grafische Symbole. Farben und Sicherheitszeichen. Registrierte Sicherheitszeichen (ISO 7010:2011) (Von AENOR im September 2012 ratifiziert.)

- RD 314/2006 (CTE - Technischer Baukodex)

- RIPCI 2017 (Löschung) - Vorschriften für Brandschutzanlagen.

- Die NMZ-Signale werden mit einem zertifizierten Qualitätsmanagementsystem UNE-EN ISO 9001 hergestellt

LAGERUNG, REINIGUNG UND WARTUNG

Die Betriebstemperatur darf 45º C nicht überschreiten. Höhere Temperaturen können das Trägermaterial verformen.

Die optimale Lagertemperatur liegt zwischen 15º C und 25º C; und mit einer Luftfeuchtigkeit von 10/50%.

Reinigungsmethoden; vermeiden Sie abrasive Produkte. Es wird empfohlen, sie mit Wasser und neutralen Reinigungsmitteln zu reinigen.

Der technische Baukodex – Grunddokument für Brandschutz verlangt, dass die photolumineszierende Kennzeichnung die Norm UNE 23035 einhalten muss.

Um die Funktionalität der Signalisierungssysteme zu erhalten, empfiehlt SEKURECO, die Schilder frei von Staub, Schmutz oder anderen Resten oder Objekten zu halten, die die Sichtbarkeit und Identifizierung beeinträchtigen könnten.

Zur Reinigung wird empfohlen, vorzugsweise seifige Lösungen zu verwenden und die Verwendung von Lösungsmitteln oder abrasiven Produkten zu vermeiden, die die Oberfläche des Schildes beschädigen könnten.

Die photolumineszierenden Schilder sollten so platziert werden, dass sie Energie von einer natürlichen oder künstlichen Lichtquelle erhalten, um ihre ordnungsgemäße Funktion zu gewährleisten.

Gemäß RD 513/2017 (TABELLE III) müssen die leuchtenden Signalisierungssysteme einer jährlichen Inspektion/Überprüfung unterzogen werden, die von spezialisiertem Personal des Herstellers, eines Wartungsunternehmens oder von dem Personal des Nutzers oder Eigentümers der Anlage durchgeführt wird.

Nach Ablauf der Lebensdauer der Schilder, die das Signalisierungssystem bilden, wird eine Inspektion dieser Elemente gemäß den Vorgaben in RD 513/2017 und UNE 23035-2 durchgeführt.

INSTALLATION DES SCHILDS

Besuchen Sie unseren Blog, um zu erfahren, wie man ein Schild oder Plakat installiert: https://www.sekureco.eu/blog/76_consejos-de-instalacion-de-senales-de-seguridad.html

Die empfohlene INSTALLATIONSHÖHE liegt zwischen 2 und 2,50 Metern, wobei immer ein Abstand von 0,30 Metern zur Decke eingehalten werden sollte.

Die photolumineszierenden Schilder sollten so platziert werden, dass sie Energie von einer natürlichen oder künstlichen Lichtquelle erhalten, um ihre ordnungsgemäße Funktion zu gewährleisten.

Die BEFESTIGUNG des Signalisierungselements muss auf einer festen und sauberen Oberfläche erfolgen.

Das Schild kann sorgfältig mit MECHANISCHEN ELEMENTEN (Schrauben, Nieten usw.) oder KLEBERN (Montagekleber, Kleber, Silikone…) gesichert werden, wobei darauf zu achten ist, die sichtbare Oberfläche nicht zu verschmutzen oder zu verformen.

Die EVAKUIERUNGSKENNZEICHNUNG sollte so installiert werden, dass von jedem Punkt, der für die Nutzung des Raumes geeignet ist, eine Evakuierung eingeleitet werden kann. Daher wird empfohlen, Richtungsschilder an allen Routen, Kreuzungen, Treppen usw. zu installieren, die als Weg dienen.

Die Kennzeichnung an TÜREN wird über dem Türsturz mit der entsprechenden Beschriftung („AUSGANG“, „NOTAUSGANG“, „KEIN AUSGANG“, …) angebracht.

Die Kennzeichnung der MITTEL ZUM SCHUTZ gegen Feuer, Rettung und/oder Hilfe erfolgt, wenn möglich, an denselben Elementen, die gekennzeichnet werden sollen.
