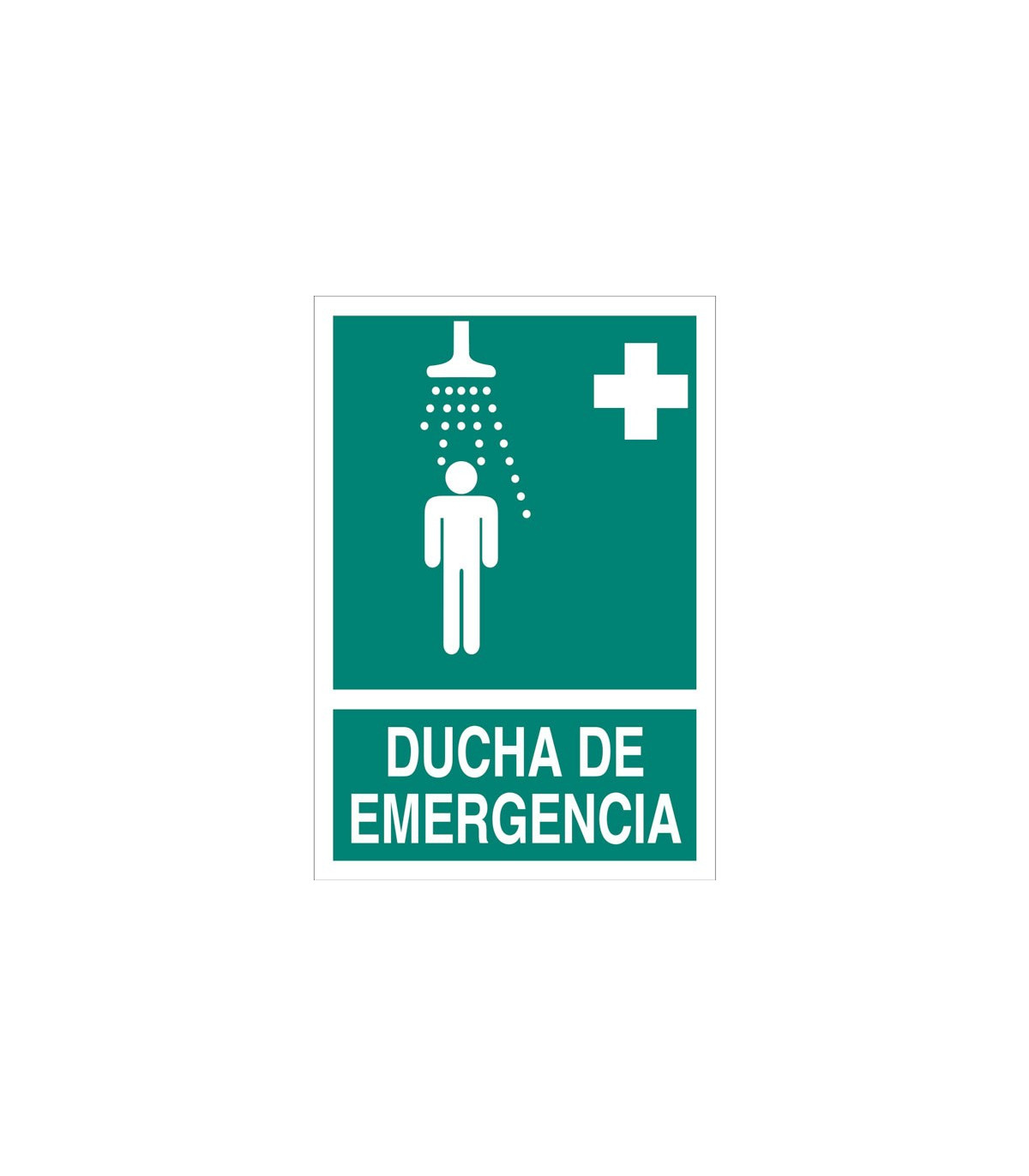

Notduschenzeichen (Text und Piktogramm) leuchtend COFAN

Evakuierungszeichen Notdusche (Text und Piktogramm) COFAN. Es ist ein hochwertiges Notfallzeichen, das einfach zu installieren ist. Das Schild wird verwendet, um Gebäude, Auditorien, Unternehmen und Fabriken zu kennzeichnen, um die Bereiche für Notfallapotheken anzuzeigen.

Das Schild besteht aus einer Schicht photolumineszierendem Pigment (nach dem Absorbieren von Licht gibt das Produkt es im Dunkeln ab, sodass keine elektrische Quelle benötigt wird und das Produkt unbegrenzt aufgeladen werden kann).

Die Evakuierungssicherheitszeichen werden verwendet, um Personen im Falle eines Ereignisses oder einer Situation, die eine Evakuierung erfordert, zu den Notausgängen zu leiten. Diese Zeichen sind entscheidend, um die Sicherheit zu gewährleisten und eine schnelle und geordnete Evakuierung eines Gebäudes, Auditoriums, Unternehmens oder einer Fabrik zu erleichtern.

PRODUKTAUSWEISUNG

Gemäß UNE 23035/4:

• Name oder Marke des Herstellers
• Herstellungsdatum
• Bezeichnung (Klasse A oder Klasse B, je nach Fall)

Gemäß RIPCI 513:

• Name oder Marke des Herstellers

MINDESTLEUCHTSTÄRKEN NACH SALZKAMMER

Alle NMZ-Beschilderungen werden verschiedenen internen und externen Tests zur Lichtreaktion unterzogen, die die Einhaltung der in der Norm UNE 23035 festgelegten Lichtintensitätswerte garantieren.

KLASSE A:

KLASSE B:

MERKMALE

UNTERSTÜTZENDE MATERIALIEN PVC

Gemäß UNE 53127:

• Weißes PVC 1 mm für Klasse A und transparentes PVC 0,7 mm für Klasse B
• Weiß lackiertes Aluminium mit einer Dicke von 0,6 mm.
• Stabilität bei Tª < 55º.
• Vernachlässigbare Wasseraufnahme (0,04 ± 0,01)%.
• Selbstlöschend.
• Kein nachweisbarer Gehalt an Blei und Phosphor (unter 0,01%)
• Nicht giftig.

PIKTOGRAMME

Gemäß Normen:

• UNE EN ISO 7010
• UNE 23033/1

TEXTE

• Gemäß Norm UNE 23033/1

FOTOLUMINISCENTES PRODUKT

• Auf Pigmenten basierende Zusammensetzung.
• Unbegrenzte foto-lumineszente Lade- und Entladezyklen

FARBE

Farbtöne gemäß Norm:

• UNE EN ISO 7010
• UNE 23033/1
• Farben mit hoher Haftung und Widerstandsfähigkeit.
• Ermöglicht große Flexibilität im Endprodukt.
• Nicht selbstentzündlich. Nicht giftig

ENDDICKEN

Klasse A

• PVC 1,2 m/m (±10%).
• ALUMINIUM 0,8 m/m (±10%).

Klasse B

• PVC 0,8 m/m (±10%).
• ALUMINIUM 0,7 m/m (±10%).

REFERENZ

• Auf dem Schild gedruckt

ABMESSUNGEN

• Gemäß Norm UNE 23033/1

FARBAUFRISCHUNGEN

• Gemäß Norm UNE 23033-1

MAXIMALE SICHTDISTANZ

• Auf dem Schild gedruckt.

Um die erforderlichen Abmessungen eines Schildes zu berechnen, wird bis zu einer maximalen Entfernung von 50 m die Formel angewendet:

S≥ L2 /2000

„S“ steht für die Fläche des Schildes in Quadratmetern, und „L“ für die Entfernung in Metern, von der das Schild wahrgenommen werden kann.

MAßE

148X105 mm

210X148 mm

297X210 mm

420X297 mm

NORMATIVEN

- UNE 23034/1998 (Evakuierung) - Brandschutz. Sicherheitskennzeichnung. Evakuierungswege.

- UNE 23035-1/2003 - Brandschutz. Photolumineszierende Kennzeichnung-

- UNE 23035-4/2003 - Die NMZ-Schilder bestehen regelmäßig aus Tests zur Radioaktivität, die die Nichtabgabe des Kennzeichnungselements gemäß der Norm UNE 23035-4 garantieren.

- UNE 53127/2002 - Zellkunststoffe. Bestimmung der Verbrennungseigenschaften von Proben in horizontaler Position, die einer kleinen Flamme ausgesetzt sind.

- UNE EN ISO 7010 : 2012 - Grafische Symbole. Farben und Sicherheitszeichen. Registrierte Sicherheitszeichen (ISO 7010:2011) (Von AENOR im September 2012 ratifiziert.)

- RD 314/2006 (CTE - Technischer Baukodex)

- RIPCI 2017 (Löschung) - Vorschriften für Brandschutzanlagen.

- Die NMZ-Schilder werden mit einem zertifizierten Qualitätsmanagementsystem UNE-EN ISO 9001 hergestellt.

LAGERUNG, REINIGUNG UND WARTUNG

Die Betriebstemperatur darf 45º C nicht überschreiten. Höhere Temperaturen können das Trägermaterial verformen.

Die optimale Lagertemperatur liegt zwischen 15º C und 25º C; und mit einer Luftfeuchtigkeit von 10/50%.

Reinigungsmethoden; vermeiden Sie abrasive Produkte. Es wird empfohlen, sie mit Wasser und neutralen Reinigungsmitteln zu reinigen.

Der technische Baukodex – Grunddokument für Brandschutz verlangt, dass die photolumineszierende Kennzeichnung die Norm UNE 23035 einhalten muss.

Um die Funktionalität der Beschilderung zu erhalten, empfiehlt SEKURECO, die Schilder frei von Staub, Schmutz oder anderen Resten oder Objekten zu halten, die die Sichtbarkeit und Identifizierung beeinträchtigen könnten.

Zur Reinigung wird empfohlen, vorzugsweise seifige Lösungen zu verwenden und die Verwendung von Lösungsmitteln oder abrasiven Produkten zu vermeiden, die die Oberfläche des Schildes beschädigen könnten.

Die photolumineszierenden Schilder sollten so platziert werden, dass sie Energie von einer natürlichen oder künstlichen Lichtquelle erhalten, um ihre ordnungsgemäße Funktion zu gewährleisten.

Gemäß RD 513/2017 (TABELLE III) müssen die leuchtenden Beschilderungssysteme einer jährlichen Inspektion/Überprüfung unterzogen werden, die von spezialisiertem Personal des Herstellers, eines Wartungsunternehmens oder von dem Personal, das die Einrichtung nutzt oder besitzt, durchgeführt wird.

Nach Ablauf der Lebensdauer der Schilder, die das Beschilderungssystem bilden, wird die Inspektion dieser Elemente gemäß den Vorgaben in RD 513/2017 und UNE 23035-2 durchgeführt.

INSTALLATION DES SCHILDS

Besuchen Sie unseren Blog, um zu erfahren, wie man ein Schild oder Plakat installiert: https://www.sekureco.eu/blog/76_consejos-de-instalacion-de-senales-de-seguridad.html

Die empfohlene INSTALLATIONSHÖHE liegt zwischen 2 und 2,50 Metern, wobei immer ein Abstand von 0,30 Metern zur Decke eingehalten werden sollte.

Die photolumineszierenden Schilder sollten so platziert werden, dass sie Energie von einer natürlichen oder künstlichen Lichtquelle erhalten, um ihre ordnungsgemäße Funktion zu gewährleisten.

Die BEFESTIGUNG des Beschilderungselements muss auf einer festen und sauberen Oberfläche erfolgen.

Das Schild kann sorgfältig mit MECHANISCHEN ELEMENTEN (Schrauben, Nieten usw.) oder KLEBSTOFFEN (Montagekleber, Kleber, Silikone…) befestigt werden, wobei darauf zu achten ist, die sichtbare Oberfläche nicht zu verschmutzen oder zu verformen.

Die EVAKUIERUNGSBESCHILDERUNG sollte so installiert werden, dass von jedem Punkt, der für die Nutzung des Raumes geeignet ist, eine Evakuierung eingeleitet werden kann. Daher wird empfohlen, Richtungszeichen an allen Routen, Kreuzungen, Treppen usw. zu installieren, die als Weg dienen.

Die Beschilderung an TÜREN wird über dem Türrahmen mit der entsprechenden Beschriftung („AUSGANG“, „NOTAUSGANG“, „KEIN AUSGANG“, …) angebracht.

Die Beschilderung der BRANDSCHUTZ-, RETTUNGS- und/oder HILFSMITTEL erfolgt, wo immer möglich, über den gleichen Elementen, die beschildert werden sollen.

ANWENDUNGEN

• Gewerbe- und Bürogebäude
• Schulen und Universitäten
• Flughäfen und Verkehrsstationen
• Hotels
• Einkaufszentren
• Industrieanlagen und Fabriken
• Theater, Kinos und Unterhaltungsstätten
• Restaurants und Gastronomiebetriebe.
