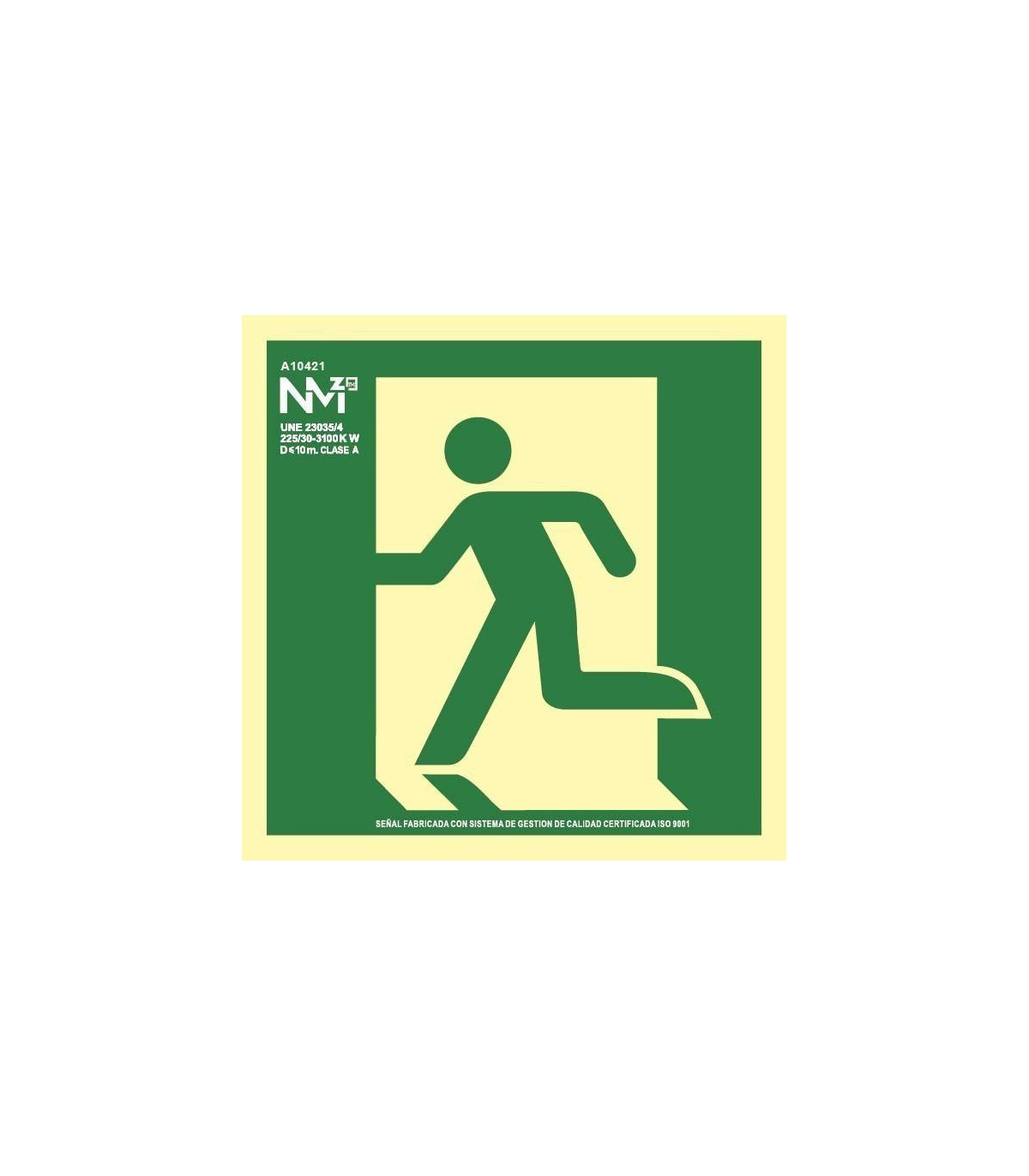

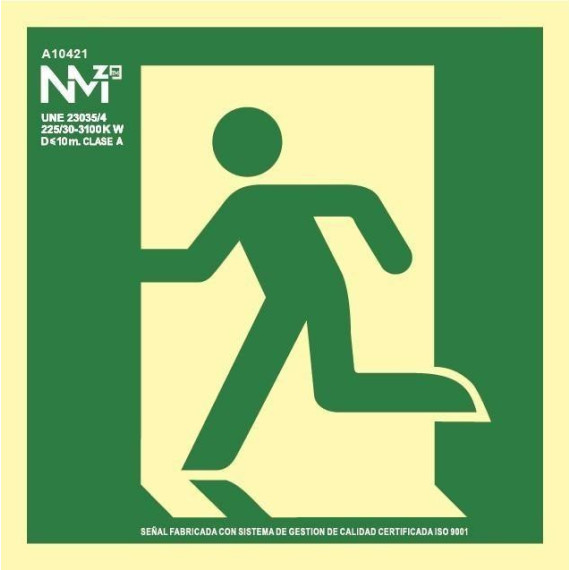

Fotolumineszentes Piktogramm-Schild für den linken Ausgang SEKURECO

Hochwertiges Piktogramm "Ausgang" mit einfacher Installation. Das Schild wird verwendet, um Ausgänge für Personen in Gebäuden oder geschlossenen Räumen zu kennzeichnen.

Hergestellt aus PVC- oder Aluminiumblech mit einer Schicht aus photolumineszentem Pigment (nach dem Absorbieren von Licht gibt das Produkt es im Dunkeln ab, sodass keine elektrische Quelle benötigt wird und das Produkt unendlich oft aufgeladen werden kann).

PRODUKTIDENTIFIKATION

Laut Norm UNE 23035/4:

• Name oder Marke des Herstellers
• Herstellungsdatum
• Bezeichnung (Klasse A oder Klasse B, je nach Fall)

Laut RIPCI 513:

• Name oder Marke des Herstellers

MINIMALE WERTE DER LUMINIZENZ NACH SALZKAMMER

Alle Beschilderungen von NMZ unterliegen verschiedenen internen und externen Tests zur Lichtreaktion, die die Einhaltung der in der Norm UNE 23035 festgelegten Werte für die Lichtintensität gewährleisten.

KLASSE A:

KLASSE B:

MERKMALE

PVC-unterstützende Materialien

Laut Norm UNE 53127:

• Weißes PVC 1 mm für Klasse A und transparentes PVC 0,7 mm für Klasse B.
• Lackiertes Aluminium in Weiß mit einer Dicke von 0,6 mm.
• Stabilität bei Tª < 55º.
• Vernachlässigbare Wasseraufnahme (0,04 ± 0,01)%.
• Selbstlöschend.
• Ohne nennenswerte Mengen an Blei und Phosphor (unter 0,01%)
• Nicht giftig.

PICTOGRAMME

Laut Vorschriften:

• UNE EN ISO 7010
• UNE 23033/1

TEXTEN

• Laut Norm UNE 23033/1

FOTOLUMINIZIERENDES PRODUKT

• Zusammensetzung aus Pigmenten.
• Unbegrenzte Lade- und Entladezyklen von photolumineszenten Materialien

FARBE

Töne gemäß Norm:

• UNE EN ISO 7010
• UNE 23033/1
• Tinte mit hoher Haftung und Widerstandsfähigkeit.
• Ermöglicht eine große Flexibilität im Endprodukt.
• Nicht selbstentzündlich. Nicht giftig.

ENDDICKTE

Klasse A

• PVC 1,2 m/m (±10%).
• ALUMINIUM 0,8 m/m (±10%).

Klasse B

• PVC 0,8 m/m (±10%).
• ALUMINIUM 0,7 m/m (±10%).

REFERENZ

• Gedruckt auf dem Schild

DIMENSIONEN

• Laut Norm UNE 23033/1

FARBPROZENTANTE

• Laut Norm UNE 23033-1

MAXIMALE SICHTDISTANZ

• Auf dem Schild gedruckt.

Um die erforderlichen Abmessungen eines Signals zu berechnen, wird bis zu einer maximalen Entfernung von 50 m die folgende Formel angewendet:

S≥ L2 /2000

„S“ steht für die Fläche des Signals in Quadratmetern, und „L“ für die Entfernung in Metern, von der aus das Signal wahrgenommen werden kann.

MAßNAHMEN

KLASSE B (PVC 0,7 mm)

• B10121.............. 210X210

KLASSE A (PVC 1 mm)

• A10421.............. 210X210

NORMATIVITÄT

- UNE 23033/1:2019 (Löschung) - Brandschutz. Beschilderung

- UNE 23033/2:2019 (Installationen) - Brandschutz. Sicherheitskennzeichnung. Teil 2: Kennzeichnung und Identifizierung der Brandschutzanlagen.

- UNE 23034/1998 (Evakuierung) - Brandschutz. Sicherheitskennzeichnung. Evakuierungswege.

- UNE 23035-1/2003 - Brandschutz. Photolumineszierende Kennzeichnung -

- UNE 23035-4/2003 - Die NMZ-Signale bestehen regelmäßig Tests auf Radioaktivität, die die Nichtemission des Signalisierungselements gemäß der Norm UNE 23035-4 garantieren.

- UNE 53127/2002 - Zellkunststoffe. Bestimmung der Brandverhaltenseigenschaften von Proben in horizontaler Position, die einer kleinen Flamme ausgesetzt sind.

- UNE EN ISO 7010: 2012 - Grafische Symbole. Farben und Sicherheitszeichen. Registrierte Sicherheitszeichen (ISO 7010:2011) (Von AENOR im September 2012 ratifiziert.)

- RD 314/2006 (CTE - Technische Bauordnung)

- RIPCI 2017 (Aussterben) - Verordnung über Brandschutzanlagen.

- Die NMZ-Signale werden mit einem zertifizierten Qualitätsmanagementsystem nach UNE-EN ISO 9001 hergestellt.

LAGERUNG, REINIGUNG UND BEWAHRUNG

Die Betriebstemperatur darf 45º C nicht überschreiten. Höhere Temperaturen können das Trägermaterial verformen.

Die optimale Lagertemperatur liegt zwischen 15 °C und 25 °C; und mit einer Luftfeuchtigkeit von 10/50 %.

Reinigungsmethoden; vermeiden Sie die Anwendung von abrasiven Produkten. Es wird empfohlen, sie mit Wasser und neutralen Reinigungsmitteln zu reinigen.

Der technische Baukodex – Grunddokument für Brandschutz verlangt, dass die photolumineszierende Beschilderung der Norm UNE 23035 entsprechen muss.

Mit dem Ziel, die Funktionalität der Signalgebungssysteme, für die sie konzipiert wurden, zu erhalten, empfiehlt SEKURECO, die Signale frei von Staub, Schmutz oder jeglichen Rückständen oder Objekten zu halten, die die Sichtbarkeit und Identifizierung derselben beeinträchtigen könnten.

Zur Reinigung wird empfohlen, vorzugsweise seifenhaltige Lösungen zu verwenden und den Einsatz von Lösungsmitteln oder abrasiven Produkten zu vermeiden, die die Oberfläche des Schildes beschädigen könnten.

Die photolumineszenten Signale müssen so platziert werden, dass sie Energie von einer natürlichen oder künstlichen Lichtquelle erhalten, um ihre ordnungsgemäße Funktion zu gewährleisten.

Gemäß RD 513/2017 (TABELLE III) müssen die leuchtenden Signalsysteme einer jährlichen Inspektion/Überprüfung unterzogen werden, die von spezialisiertem Personal des Herstellers, eines Wartungsunternehmens oder von dem Personal, das die Anlage nutzt oder betreibt, durchgeführt wird.

Nach Ablauf der Lebensdauer der Signale, die das Signalsystem bilden, wird eine Inspektion dieser Elemente durchgeführt, wobei die in der RD 513/2017 und der UNE 23035-2 enthaltenen Hinweise beachtet werden.

INSTALLATION SIGNAL

Konsultieren Sie unseren Blog, um zu erfahren, wie man ein Schild oder ein Plakat installiert:https://www.sekureco.eu/blog/76_consejos-de-instalacion-de-senales-de-seguridad.html

Die empfohlene INSTALLATIONSHÖHE liegt zwischen 2 und 2,50 Metern, wobei immer ein Abstand von 0,30 Metern zur Decke eingehalten werden sollte.

Die photolumineszenten Signale müssen so platziert werden, dass sie Energie von einer natürlichen oder künstlichen Lichtquelle erhalten, um ihre ordnungsgemäße Funktion zu gewährleisten.

Die BEFESTIGUNG des Signalgebungselements muss auf einer festen und sauberen Oberfläche erfolgen.

Das Signal kann sorgfältig mit MECHANISCHEN ELEMENTEN (Schrauben, Nieten usw.) oder KLEBSTOFFEN (Montagekleber, Kleber, Silikone usw.) gesichert werden, wobei darauf zu achten ist, die sichtbare Oberfläche nicht zu verschmutzen oder zu verformen.

Die EVAKUIERUNGSbeschilderung muss so installiert werden, dass von jedem potenziell besetzbaren Punkt des Raumes eine Evakuierung eingeleitet werden kann. Daher wird empfohlen, Richtungsschilder an allen Routen, Kreuzungen, Treppen usw. anzubringen, die als Fluchtweg dienen.

Die Beschilderung an TÜREN wird über dem Türsturz mit dem entsprechenden Schild (z. B. „AUSGANG“, „NOTAUSGANG“, „KEIN AUSGANG“, …) angebracht.

Die Kennzeichnung von SCHUTZMITTELN gegen Feuer, Rettung und/oder Hilfe erfolgt, wo immer möglich, an denselben Elementen, die gekennzeichnet werden sollen.
