Evakuierungszeichen Durchbrechen zum Passieren lumineszierend SEKURECO

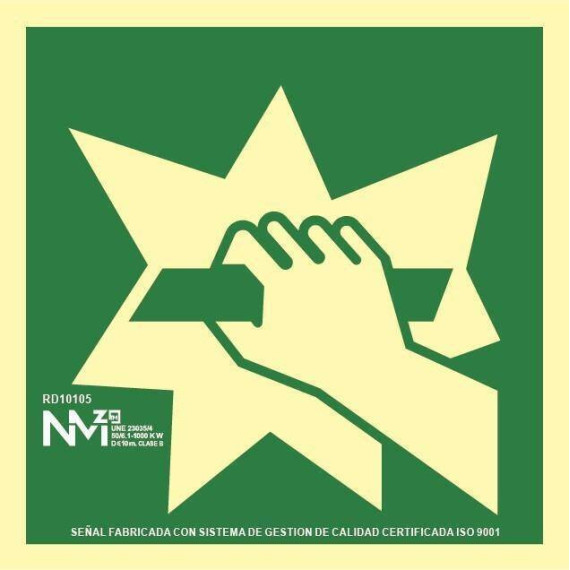

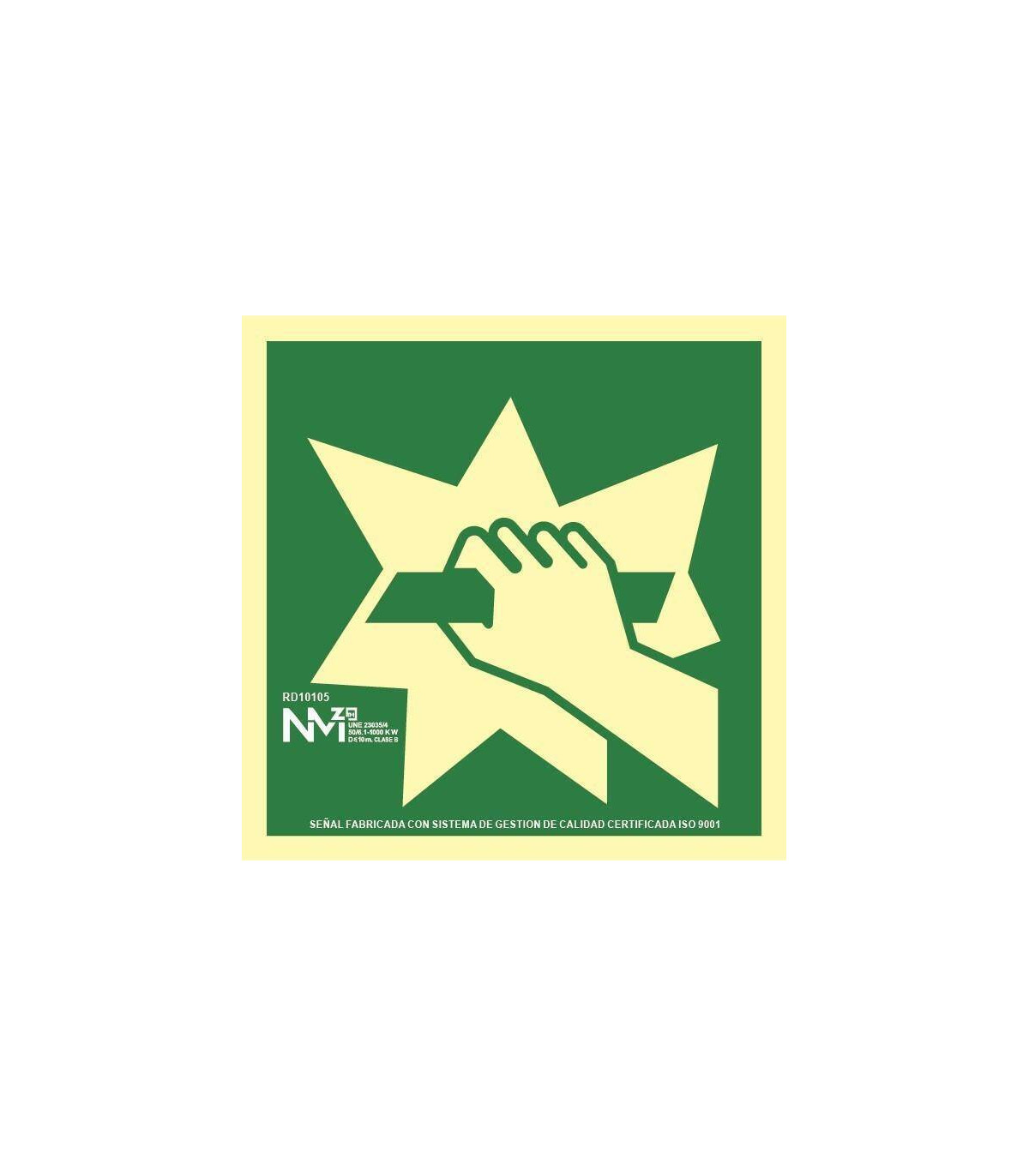

Evakuierungszeichen Brechen um zu passieren lumineszierend SEKURECO. Es ist einhochwertiges Piktogramm-Evakuierungszeichen mit einfacher Installation. Das Schild wird verwendet, um den Evakuierungsbereich in Richtung des Pfeils in Gebäuden und geschlossenen Räumen anzuzeigen.

Hergestellt aus PVC- oder Aluminiumplatte mit einer Schicht aus photolumineszierendem Pigment (nach dem Absorbieren von Licht gibt das Produkt es im Dunkeln ab, sodass keine elektrische Quelle benötigt wird und das Produkt unendlich oft aufgeladen werden kann).

PRODUKTAUFTRAGUNG

Gemäß Norm UNE 23035/4:

• Name oder Marke des Herstellers
• Herstellungsdatum
• Bezeichnung (Klasse A oder Klasse B, je nach Anforderung)

Gemäß RIPCI 513:

• Name oder Marke des Herstellers

MINDESTWERTE DER LUMINIZENZ NACH SALZKAMMER

Alle NMZ-Schilder werden verschiedenen internen und externen Tests zur Lichtreaktion unterzogen, die die Einhaltung der in der Norm UNE 23035 festgelegten Lichtintensitätswerte gewährleisten.

KLASSE A:

KLASSE B:

MERKMALE

UNTERSTÜTZENDE MATERIALIEN PVC

Gemäß Norm UNE 53127:

• Weißes PVC 1mm für Klasse A und transparentes PVC 0,7mm für Klasse B
• Weiß lackiertes Aluminium mit einer Dicke von 0,6mm.
• Stabilität bei Tª < 55º.
• Vernachlässigbare Wasseraufnahme (0,04 ± 0,01)%.
• Selbstlöschend.
• Kein nennenswerter Gehalt an Blei und Phosphor (unter 0,01%)
• Nicht giftig.

PIKTOGRAMME

Gemäß Normen:

• UNE EN ISO 7010
• UNE 23033/1

TEXT

• Gemäß Norm UNE 23033/1

FOTOLUMINISCHE PRODUKTE

• Auf Basis von Pigmenten.
• Unbegrenzte foto-lumineszente Lade- und Entladezyklen

FARBE

Farbtöne gemäß Norm:

• UNE EN ISO 7010
• UNE 23033/1
• Farben mit hoher Haftung und Widerstandsfähigkeit.
• Ermöglicht eine große Flexibilität im Endprodukt.
• Nicht selbstentzündlich. Nicht giftig

ENDDICKE

Klasse A

• PVC 1,2 m/m (±10%).
• ALUMINIUM 0,8 m/m (±10%).

Klasse B

• PVC 0,8 m/m (±10%).
• ALUMINIUM 0,7 m/m (±10%).

REFERENZ

• Auf dem Schild gedruckt

ABMESSUNGEN

• Gemäß Norm UNE 23033/1

FARBPERCENTAGE

• Gemäß Norm UNE 23033-1

MAXIMALE SICHTDISTANZ

• Auf dem Schild gedruckt.

Um die erforderlichen Abmessungen eines Schildes zu berechnen, wird bis zu einer maximalen Entfernung von 50 m die Formel angewendet:

S≥ L2 /2000

„S“ steht für die Fläche des Schildes in Quadratmetern, und „L“ für die Entfernung in Metern, aus der das Schild wahrgenommen werden kann.

MAßE

KLASSE B (PVC 0,7 mm)

• FB1A005..............420X420
• FB1F005 ..............630X630

NORMATIVEN

- UNE 23033/1:2019 (Löschung) - Brandschutz. Beschilderung

- UNE 23033/2:2019 (Installationen) - Brandschutz. Sicherheitsbeschilderung. Teil 2: Beschilderung und Identifizierung der Brandschutzanlagen.

- UNE 23034/1998 (Evakuierung) - Brandschutz. Sicherheitsbeschilderung. Fluchtwege.

- UNE 23035-1/2003 - Brandschutz. Photolumineszierende Beschilderung-

- UNE 23035-4/2003 - Die NMZ-Schilder bestehen regelmäßig Tests zur Radioaktivität, die die Nichtabgabe des Beschilderungselements gemäß der Norm UNE 23035-4 gewährleisten.

- UNE 53127/2002 - Zellkunststoffe. Bestimmung der Brenneigenschaften von Proben in horizontaler Position, die einer kleinen Flamme ausgesetzt sind.

- UNE EN ISO 7010 : 2012 - Grafische Symbole. Farben und Sicherheitszeichen. Registrierte Sicherheitszeichen (ISO 7010:2011) (Von AENOR im September 2012 ratifiziert.)

- RD 314/2006 (CTE - Technischer Baukodex)

- RIPCI 2017 (Löschung) - Vorschriften für Brandschutzanlagen.

- Die NMZ-Schilder werden mit einem zertifizierten Qualitätsmanagementsystem UNE-EN ISO 9001 hergestellt.

LAGERUNG, REINIGUNG UND WARTUNG

Die Betriebstemperatur darf 45º C nicht überschreiten. Höhere Temperaturen können das Trägermaterial verformen.

Die optimale Lagertemperatur liegt zwischen 15º C und 25º C; und mit einer Luftfeuchtigkeit von 10/50%.

Reinigungsmethoden; vermeiden Sie abrasive Produkte. Es wird empfohlen, sie mit Wasser und neutralen Reinigungsmitteln zu reinigen.

Der technische Baukodex – Grunddokument für Brandschutz verlangt, dass die photolumineszierende Beschilderung die Norm UNE 23035 einhalten muss.

Um die Funktionalität der Beschilderungssysteme zu erhalten, empfiehlt SEKURECO, die Schilder frei von Staub, Schmutz oder anderen Resten oder Objekten zu halten, die die Sichtbarkeit und Identifizierung beeinträchtigen.

Zur Reinigung wird empfohlen, vorzugsweise seifige Lösungen zu verwenden und die Verwendung von Lösungsmitteln oder abrasiven Produkten zu vermeiden, die die Oberfläche des Schildes beschädigen könnten.

Die photolumineszierenden Schilder sollten so platziert werden, dass sie Energie von einer natürlichen oder künstlichen Lichtquelle erhalten, um ihre ordnungsgemäße Funktion zu gewährleisten.

Gemäß RD 513/2017 (TABELLE III) müssen die lumineszierenden Beschilderungssysteme einer jährlichen Inspektion/Überprüfung unterzogen werden, die von spezialisierten Mitarbeitern des Herstellers, eines Wartungsunternehmens oder von den Benutzern oder dem Betreiber der Einrichtung durchgeführt wird.

Nach Ablauf der Lebensdauer der Schilder, die das Beschilderungssystem bilden, wird eine Inspektion dieser Elemente gemäß den im RD 513/2017 und der UNE 23035-2 festgelegten Anweisungen durchgeführt.

INSTALLATION DES SCHILDS

Besuchen Sie unseren Blog, um zu erfahren, wie man ein Schild oder Plakat installiert: https://www.sekureco.eu/blog/76_consejos-de-instalacion-de-senales-de-seguridad.html

Die empfohlene INSTALLATIONSHÖHE liegt zwischen 2 und 2,50 Metern, wobei immer ein Abstand von 0,30 Metern zur Decke eingehalten werden sollte.

Die photolumineszierenden Schilder sollten so platziert werden, dass sie Energie von einer natürlichen oder künstlichen Lichtquelle erhalten, um ihre ordnungsgemäße Funktion zu gewährleisten.

Die BEFESTIGUNG des Beschilderungselements muss auf einer festen und sauberen Oberfläche erfolgen.

Das Schild kann sorgfältig mit MECHANISCHEN ELEMENTEN (Schrauben, Nieten usw.) oder KLEBERN (Montagekleber, Kleber, Silikone…) befestigt werden, wobei darauf zu achten ist, die sichtbare Oberfläche nicht zu verschmutzen oder zu verformen.

Die EVAKUIERUNGSBESCHILDERUNG sollte so installiert werden, dass von jedem potenziell besetzten Punkt des Raumes eine Evakuierung eingeleitet werden kann. Daher wird empfohlen, Richtungsschilder an allen Routen, Kreuzungen, Treppen usw. zu installieren, die als Weg dienen.

Die Beschilderung an TÜREN wird über dem Türsturz mit dem entsprechenden Schild („AUSGANG“, „NOTAUSGANG“, „KEIN AUSGANG“, …) angebracht.

Die Beschilderung der BRANDSCHUTZ-, RETTUNGS- und/oder HILFSMITTEL erfolgt, wo immer möglich, an den gleichen Elementen, die beschildert werden sollen.
