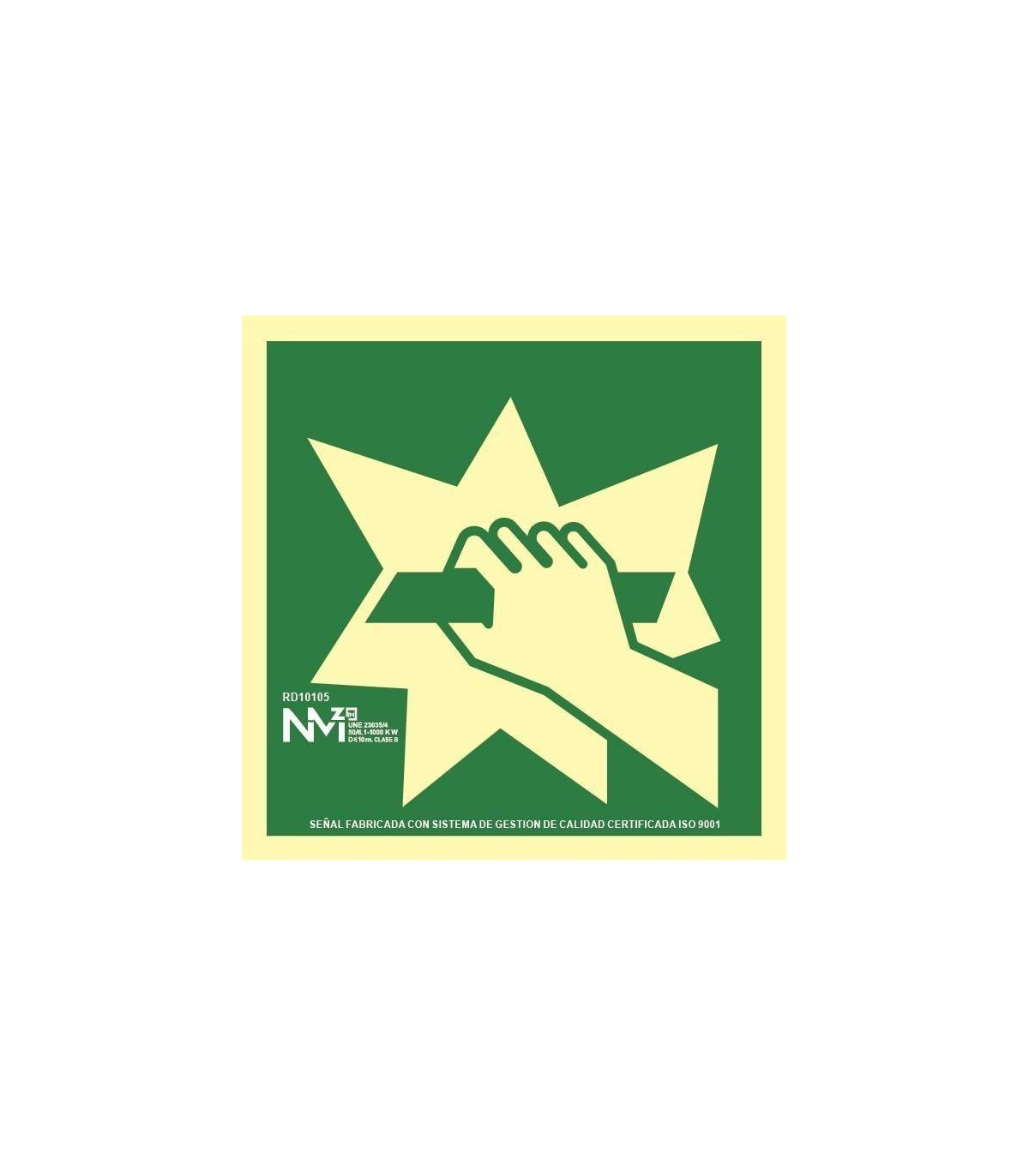

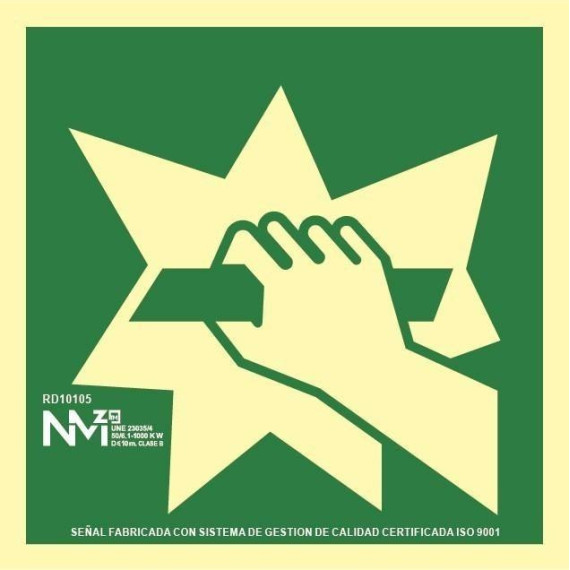

Evakuierungszeichen Leuchtende Panikstange Großformat SEKURECO

Evakuierungszeichen Romper para Pasar leuchtend Großformat SEKURECO (nur Piktogramm). Es ist ein Sicherheits- und Löschpiktogramm von hoher Qualität und einfacher Installation. Das Schild wird verwendet, um auf die Anweisungen zum Öffnen von Türen im Notfall hinzuweisen. Empfohlen für die Industrie.

Hergestellt aus PVC- oder Aluminiumblech mit einer Schicht aus photolumineszenten Pigmenten (nach dem Absorbieren von Licht gibt das Produkt es im Dunkeln ab, sodass keine elektrische Quelle benötigt wird und das Produkt unendlich oft aufgeladen werden kann).

SPEZIFIKATIONEN

• Weißes PVC 1 mm
• Weiß lackiertes Aluminium mit einer Dicke von 0,6 mm
• Stabilität bei Ta < 55°
• Vernachlässigbare Wasseraufnahme (0,04, - 0,01)%
• Kein nennenswerter Gehalt an Blei oder Phosphor (unter 0,01%)
• Ungiftig

FÜR WELCHE ART VON ARBEIT IST ES GEEIGNET

Sie müssen in Bereichen installiert werden, die direkt von Sonnenlicht betroffen sind oder innerhalb eines Einflussbereichs von Leuchten liegen. Ein Schild, das in einem schlecht beleuchteten Bereich installiert ist, wird nicht gut funktionieren.

VORTEILE

• Farben mit hoher Haftung und Widerstandsfähigkeit

TECHNISCHE DATEN

• UNE23033/1:2019 (Löschung)
• UNE23033/2:2019 (Installationen)
• UNE 23034/1998 (Evakuierung)
• UNE 23035-1/2003
• UNE 23035-4/2003
• UNE 53127/2002
• UNE EN ISO 7010: 2012
• RD314//2006 (CTE)
• RIPCI2017 (Löschung)

PRODUKTIDENTIFIKATION

Gemäß UNE 23035/4:

• Name oder Marke des Herstellers
• Herstellungsdatum
• Bezeichnung (Klasse A oder Klasse B, je nach Fall)

Gemäß RIPCI 513:

• Name oder Marke des Herstellers

MINIMALE LUMINIZENZWERTE NACH SALZKAMMER

Alle NMZ-Signalisationen unterliegen verschiedenen internen und externen Tests der Lichtreaktion, die die Einhaltung der in der Norm UNE 23035 festgelegten Lichtintensitätswerte garantieren.

KLASSE A:

KLASSE B:

MERKMALE

UNTERSTÜTZENDE MATERIALIEN PVC

Gemäß UNE 53127:

• Weißes PVC 1 mm für Klasse A und transparentes PVC 0,7 mm für Klasse B
• Weiß lackiertes Aluminium mit einer Dicke von 0,6 mm.
• Stabilität bei Tª < 55º.
• Vernachlässigbare Wasseraufnahme (0,04 ± 0,01)%.
• Selbstlöschend.
• Kein nennenswerter Gehalt an Blei und Phosphor (unter 0,01%)
• Ungiftig.

PIKTGRAMME

Gemäß Normen:

• UNE EN ISO 7010
• UNE 23033/1

TEXT

• Gemäß Norm UNE 23033/1

FOTOLUMINISCENTES PRODUKT

• Auf Pigmenten basierend.
• Unbegrenzte foto-lumineszente Lade- und Entladezyklen

FARBE

Farbtöne gemäß Norm:

• UNE EN ISO 7010
• UNE 23033/1
• Farben mit hoher Haftung und Widerstandsfähigkeit.
• Ermöglicht eine große Flexibilität im Endprodukt.
• Nicht selbstentzündlich. Ungiftig

ENDDICKE

Klasse A

• PVC 1,2 m/m (±10%).
• ALUMINIUM 0,8 m/m (±10%).

Klasse B

• PVC 0,8 m/m (±10%).
• ALUMINIUM 0,7 m/m (±10%).

REFERENZ

• Auf dem Schild gedruckt

ABMESSUNGEN

• Gemäß Norm UNE 23033/1

FARBPERCENTAGE

• Gemäß Norm UNE 23033-1

MAXIMALE SICHTDISTANZ

• Auf dem Schild gedruckt.

Um die erforderlichen Abmessungen eines Schildes zu berechnen, wird bis zu einer maximalen Entfernung von 50 m die Formel angewendet:

S≥ L2 /2000

„S“ steht für die Fläche des Schildes in Quadratmetern, und „L“ für die Entfernung in Metern, ab der das Schild wahrgenommen werden kann.

MAßE

KLASSE A (PVC 1 mm)

• FB1A105..............420X420
• FB1F105 ..............630X630

NORMEN

- UNE 23033/1:2019 (Löschung) - Brandschutz. Signalisation

- UNE 23033/2:2019 (Installationen) - Brandschutz. Sicherheitsbeschilderung. Teil 2: Signalisation und Identifizierung von Brandschutzanlagen.

- UNE 23034/1998 (Evakuierung) - Brandschutz. Sicherheitsbeschilderung. Fluchtwege.

- UNE 23035-1/2003 - Brandschutz. Photolumineszente Signalisation-

- UNE 23035-4/2003 - Die NMZ-Signale bestehen regelmäßig aus Strahlungstests, die die Nichtabgabe des Signalisierungselements gemäß der Norm UNE 23035-4 garantieren.

- UNE 53127/2002 - Zellkunststoffe. Bestimmung der Verbrennungseigenschaften von Proben in horizontaler Position, die einer kleinen Flamme ausgesetzt sind.

- UNE EN ISO 7010 : 2012 - Grafische Symbole. Farben und Sicherheitszeichen. Registrierte Sicherheitszeichen (ISO 7010:2011) (Von AENOR im September 2012 ratifiziert.)

- RD 314/2006 (CTE - Technischer Baukodex)

- RIPCI 2017 (Löschung) - Vorschriften für Brandschutzanlagen.

- Die NMZ-Signale werden mit einem zertifizierten Qualitätsmanagementsystem UNE-EN ISO 9001 hergestellt.

LAGERUNG, REINIGUNG UND WARTUNG

Die Betriebstemperatur darf 45º C nicht überschreiten. Höhere Temperaturen können das Trägermaterial verformen.

Die optimale Lagertemperatur liegt zwischen 15º C und 25º C; und mit einer Luftfeuchtigkeit von 10/50%.

Reinigungsmethoden; vermeiden Sie abrasive Produkte. Es wird empfohlen, sie mit Wasser und neutralen Reinigungsmitteln zu reinigen.

Der technische Baukodex – Grunddokument für Brandschutz verlangt, dass die photolumineszente Signalisation die Norm UNE 23035 einhalten muss.

Um die Funktionalität der Signalisation zu erhalten, empfiehlt SEKURECO, die Schilder frei von Staub, Schmutz oder anderen Resten oder Objekten zu halten, die die Sichtbarkeit und Identifizierung beeinträchtigen.

Zur Reinigung wird empfohlen, vorzugsweise seifige Lösungen zu verwenden und die Verwendung von Lösungsmitteln oder abrasiven Produkten zu vermeiden, die die Oberfläche des Schildes beschädigen könnten.

Die photolumineszenten Schilder sollten so platziert werden, dass sie Energie von einer natürlichen oder künstlichen Lichtquelle erhalten, um ihre ordnungsgemäße Funktion zu gewährleisten.

Gemäß RD 513/2017 (TABELLE III) müssen die leuchtenden Signalisationen einer jährlichen Inspektion/Überprüfung unterzogen werden, die von spezialisiertem Personal des Herstellers, eines Wartungsunternehmens oder von dem Personal des Benutzers oder Eigentümers der Einrichtung durchgeführt wird.

Nach Ablauf der Lebensdauer der Schilder, die das Signalisation-System bilden, wird eine Inspektion dieser Elemente gemäß den in RD 513/2017 und UNE 23035-2 enthaltenen Anweisungen durchgeführt.

INSTALLATION DES SCHILDS

Besuchen Sie unseren Blog, um zu erfahren, wie man ein Schild oder Plakat installiert: https://www.sekureco.eu/blog/76_consejos-de-instalacion-de-senales-de-seguridad.html

Die empfohlene INSTALLATIONSHÖHE liegt zwischen 2 und 2,50 Metern, wobei immer ein Abstand von 0,30 Metern zur Decke eingehalten werden sollte.

Die photolumineszenten Schilder sollten so platziert werden, dass sie Energie von einer natürlichen oder künstlichen Lichtquelle erhalten, um ihre ordnungsgemäße Funktion zu gewährleisten.

Die BEFESTIGUNG des Signalisationselements muss auf einer festen und sauberen Oberfläche erfolgen.

Das Schild kann sorgfältig mit MECHANISCHEN ELEMENTEN (Schrauben, Nieten usw.) oder KLEBSTOFFEN (Montagekleber, Kleber, Silikone…) gesichert werden, wobei darauf zu achten ist, die sichtbare Oberfläche nicht zu verschmutzen oder zu verformen.

Die EVAKUIERUNGSSIGNALISATION muss so installiert werden, dass von jedem Punkt, der besetzt werden kann, eine Evakuierung eingeleitet werden kann. Daher wird empfohlen, Richtungsschilder an allen Routen, Kreuzungen, Treppen usw. zu installieren, die als Weg dienen.

Die Signalisation an TÜREN wird über dem Türsturz mit dem entsprechenden Schild („AUSGANG“, „NOTAUSGANG“, „KEIN AUSGANG“, …) angebracht.

Die Signalisation der MITTEL ZUM SCHUTZ gegen Feuer, Rettung und/oder Hilfe erfolgt, wo immer möglich, auf denselben Elementen, die signalisiert werden sollen.
