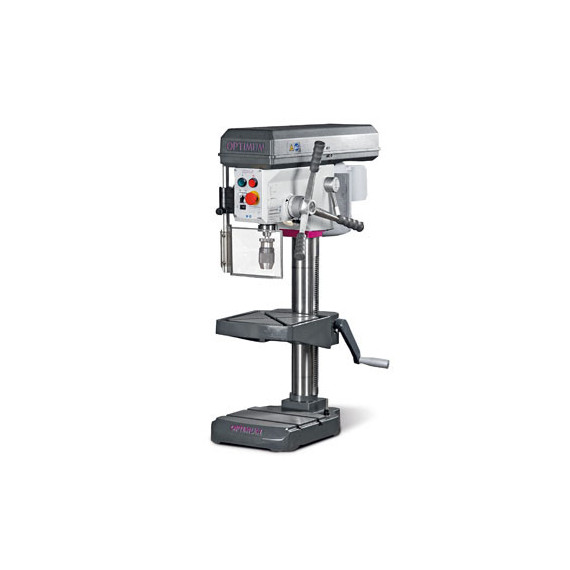

Säulenbohrmaschine für Metalle Opti 400V B24H OPTIMUM

Säulenbohrmaschine für Metalle Opti 400V B24H OPTIMUM. Die Säulenbohrmaschine für Metalle Opti 400V B24H OPTIMUM zeichnet sich durch ihren leistungsstarken und sanften Motor, einen Not-Aus-Schalter und einen um 360° drehbaren Tisch aus. Ihr Design umfasst einen ergonomischen Hebel, eine robuste Grundplatte und hohe Präzision, die eine Konzentrität von besser als 0,015 mm gewährleistet. Darüber hinaus verfügt sie über ein Schnellspannsystem, einen höhenverstellbaren Schutzschirm und eine Vorwärts-/Rückwärtsfunktion für mehr Vielseitigkeit und Sicherheit bei der Arbeit.

MERKMALE

• Sanfter und leistungsstarker Industrie-Elektromotor.
• Unabhängiger Not-Aus-Schalter
• Stabile Guss-Säule
• Bohrtiefe-Messskala
• Präzise mechanisch bearbeiteter Bohrtisch mit diagonalen T-Slots und umlaufendem Kühlwasserkanal
• 360° drehbarer Bohrtisch
• Trapezriemenabdeckung mit Sicherheitsschalter
• Schnellspannvorrichtung für Trapezriemen
• Ergonomischer und langer Aluminium-Druckgusshebel, aus einem Stück gegossen (B 16H / B 24H mit Soft-Grip-Handgriffen)
• Große und massive Grundplatte mit starken Rillen und Rippen auf der Rückseite.
• Beim Drehen des Bohrtisches kann die Grundplatte als Arbeitsfläche für besonders hohe Teile verwendet werden.
• Garantierte Konzentrität besser als 0,015 mm an der Bohrachse
• Bohrspindel mit Präzisionskugellagern
• Hochwertiger OPTIMUM Schnellspannbohrfutter im Standardlieferumfang enthalten
• Großer, höhenverstellbarer Schutzschirm mit Sicherheitsschalter

 B 24H / 400V

• Vorwärts-/Rückwärtsbetrieb

TECHNISCHE DATEN

Abmessungen und Gewichte

• Säulendurchmesser 80 Millimeter
• Ungefähre Länge 665 Millimeter
• Ungefähre Breite/Tiefe 434 Millimeter
• Ungefähre Höhe 998 Millimeter
• Ungefähres Gewicht 92 Kilogramm

Bohrleistung

• Hochleistungsstahl für Bohrungen (S235JR) 24 Millimeter
• Hochleistungsstahl für kontinuierliche Bohrungen (S235JR) 20 Millimeter

Bohrtisch

• Arbeitsbereichslänge 280 Millimeter
• Arbeitsbereichsbreite 300 Millimeter
• Art des T-Slots diagonal
• Größe des T-Slots 14 Millimeter
• Drehung 360°
• Maximaler Abstand zwischen Spindel und Bohrtisch 515 Millimeter

Elektrische Daten

• Versorgungsspannung 400 Volt
• Netzfrequenz 50 Hz

Maschinenbasis

• Maximaler Abstand von der Spindel zur Maschinenbasis 590 Millimeter
• Länge des Arbeitsbereichs 280 Millimeter
• Breite des Arbeitsbereichs 260 Millimeter
• Größe des T-Slots der Maschinenbasis 14 Millimeter
• Anzahl der T-Slots der Maschinenbasis 2
• Abstand der T-Slots der Maschinenbasis 120 Millimeter

Motor(en)

• Motorantriebsleistung der Spindel 0,85 kW
• Anzahl der Gänge des Spindelmotor 1 Gang

Drehzahlbereich

• Drehzahlbereich 350 – 4000 min¯¹
• Anzahl der Gänge 7 Gänge
• Drehzahlregelung Manuell

Spindel

• Hub 85 Millimeter
• Spindelbohrfutter MK 2
• Reichweite 165 Millimeter
• VPE 1

KOMPONENTEN/VERPACKUNG

Einheit: Stk.

Verpackungseinheit: 1

• Schlüsseloses Bohrfutter (1 - 16 mm)
• Morsekonus MK2 / B16
• T-Nüsse

Die Säulenbohrmaschine für Metalle Opti 400V B24H OPTIMUM ist geeignet für:

• Metallindustrie
• Maschinenbau
• Fertigung von Maschinen
• Metallbohrungen
• Produktion von maßgeschneiderten Teilen
• Industrielle Wartung
• Fortgeschrittene DIY-Projekte
