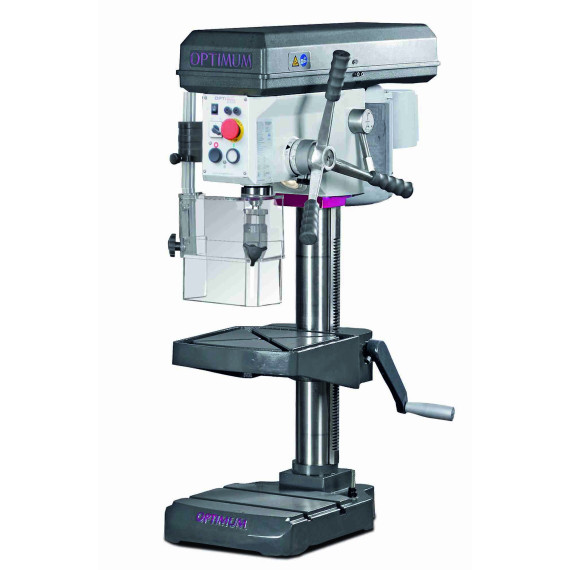

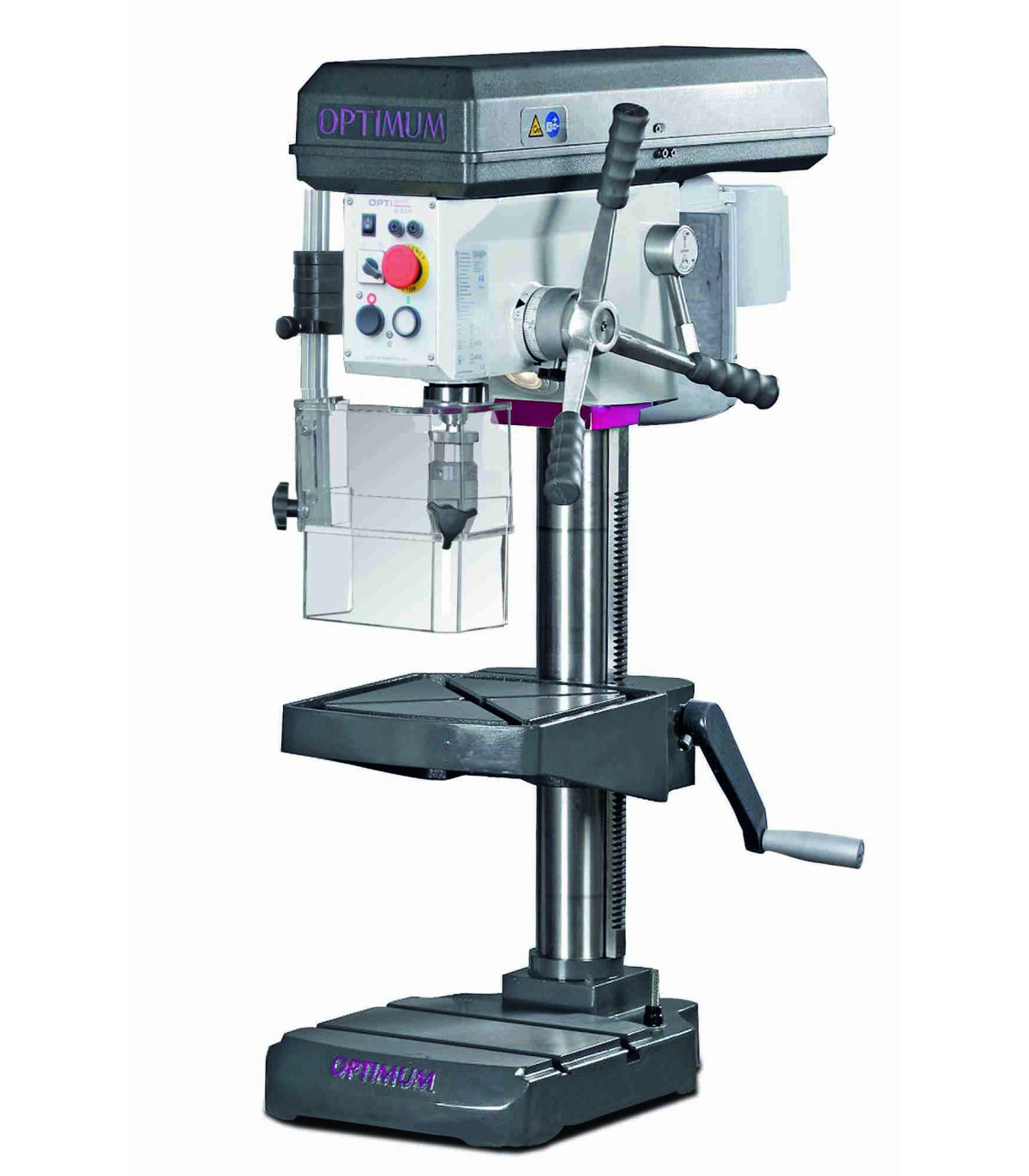

Säulenbohrmaschine Opti 230V B24H OPTIMUM

MERKMALE

• Sanfter und leistungsstarker Industrie-Elektromotor.
• Unabhängiger Not-Aus-Schalter
• Stabile Guss-Säule
• Messskala für Bovertiefen
• Präzise mechanisch bearbeiteter Bohrtisch mit diagonalen T-Nuten und umlaufendem Kühlwasserkanal
• 360° drehbarer Bohrtisch
• Trapezriemenabdeckung mit Sicherheitsschalter

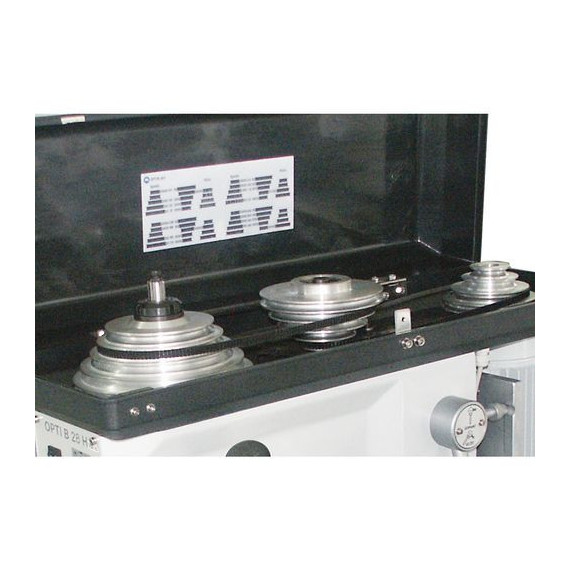

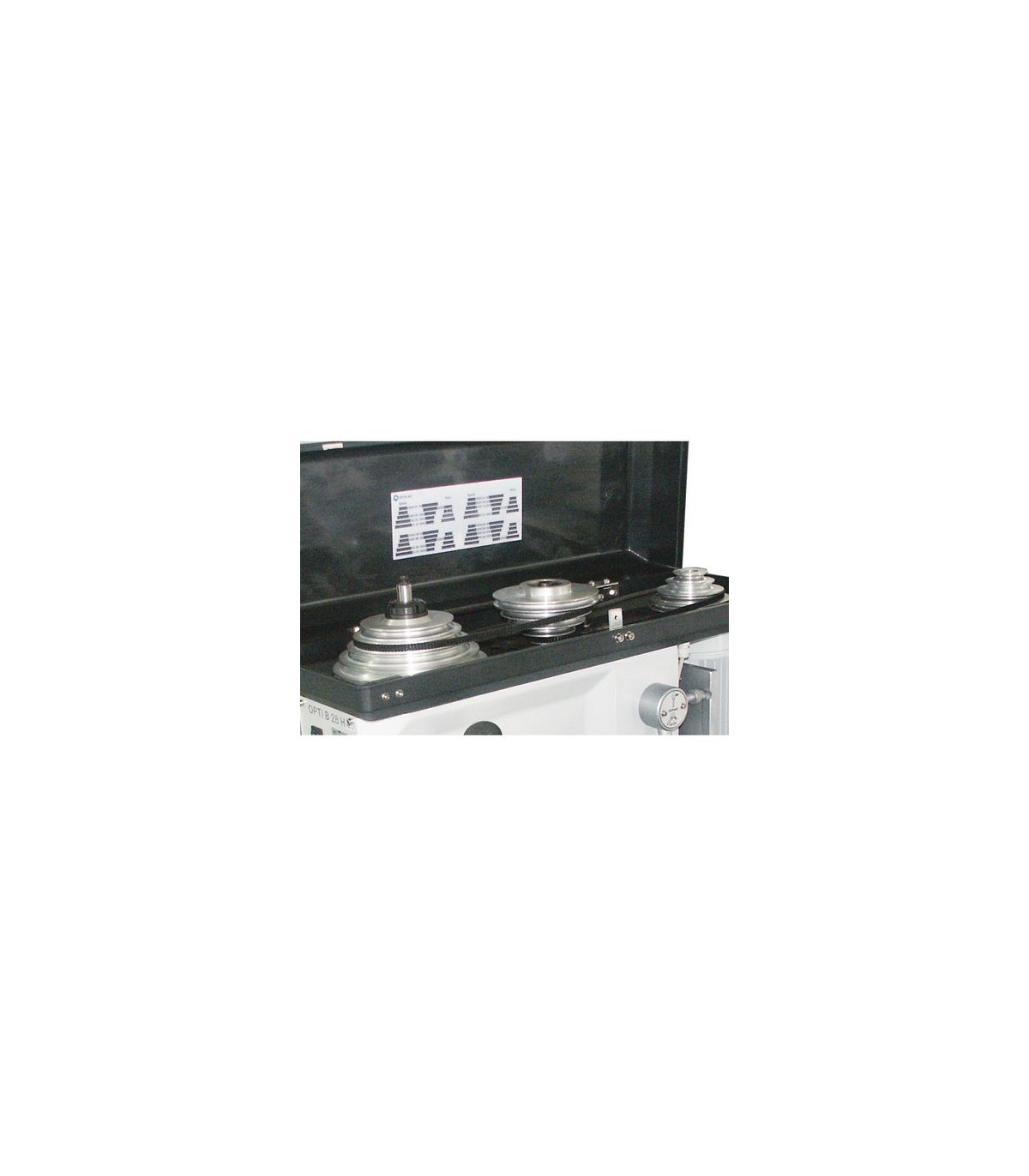

• Schnellspannvorrichtung für Trapezriemen
• Ergonomischer und langer Aluminium-Gusshebel, aus einem Stück gegossen (B 16H / B 24H mit Soft-Grip-Handgriffen)
• Große und massive Grundplatte mit starken Nuten und Rippen auf der Rückseite.
• Beim Drehen des Bohrtischs kann die Grundplatte als Arbeitsfläche für besonders hohe Teile verwendet werden.
• Garantierte Rundlaufgenauigkeit besser als 0,015 mm an der Bohrachse
• Bohrspindel mit Präzisionskugellagern
• Hochwertiges OPTIMUM Schnellspannfutter im Standardlieferumfang enthalten
• Großer, höhenverstellbarer Schutzschild mit Sicherheitsschalter

TECHNISCHE DATEN

Abmessungen und Gewichte

• Säulendurchmesser 80 Millimeter
• Ungefähr Länge 665 Millimeter
• Ungefähr Breite/Tiefe 434 Millimeter
• Ungefähr Höhe 998 Millimeter
• Ungefähr Gewicht 92 Kilogramm

Bohrleistung

• Hochleistungsstahl für Bohrungen (S235JR) 24 Millimeter
• Hochleistungsstahl für kontinuierliche Bohrungen (S235JR) 20 Millimeter

Bohrtisch

• Arbeitsbereichslänge 280 Millimeter
• Arbeitsbereichsbreite 300 Millimeter
• Art der T-Nut diagonal
• Größe der T-Nut 14 Millimeter
• Drehung 360°
• Maximale Distanz zwischen Spindel und Bohrtisch 515 Millimeter

Elektrische Daten

• Netzspannung 230 V
• Netzfrequenz 50 Hz

Maschinenbasis

• Maximale Distanz von der Spindel zur Maschinenbasis 590 Millimeter
• Länge des Arbeitsbereichs 280 Millimeter
• Breite des Arbeitsbereichs 260 Millimeter
• Größe der T-Nut der Maschinenbasis 14 Millimeter
• Anzahl der T-Nuten der Maschinenbasis 2
• Abstand der T-Nuten der Maschinenbasis 120 Millimeter

Motor(en)

• Motorantriebsleistung der Spindel 0,85 kW
• Anzahl der Gänge des Spindelmotor 1 Gang
• Geschwindigkeitsbereich
• Geschwindigkeitsbereich 350 – 4000 min¯¹
• Anzahl der Gänge 7 Gänge

Spindel

• Hub 85 Millimeter
• Spindelbohrfutter MK 2
• Reichweite 165 Millimeter
• VPE 1

KOMPONENTEN/VERPACKUNG

Einheit: Stk.

Verpackungseinheit: 1

• Schlüsseloses Bohrfutter (1 - 16 mm)
• Morsekonus MK2 / B16
• T-Nüsse

FÜR WELCHE ART VON ARBEITEN IST ES GEEIGNET

Der Säulenbohrer Opti 230V B24H OPTIMUM ist geeignet für:

• Metallindustrie
• Maschinenbau
• Bearbeitungswerkstätten
• Bohrungen in Metallen
• Produktion von Sonderteilen
• Industrielle Wartung
• Fortgeschrittene DIY-Projekte
