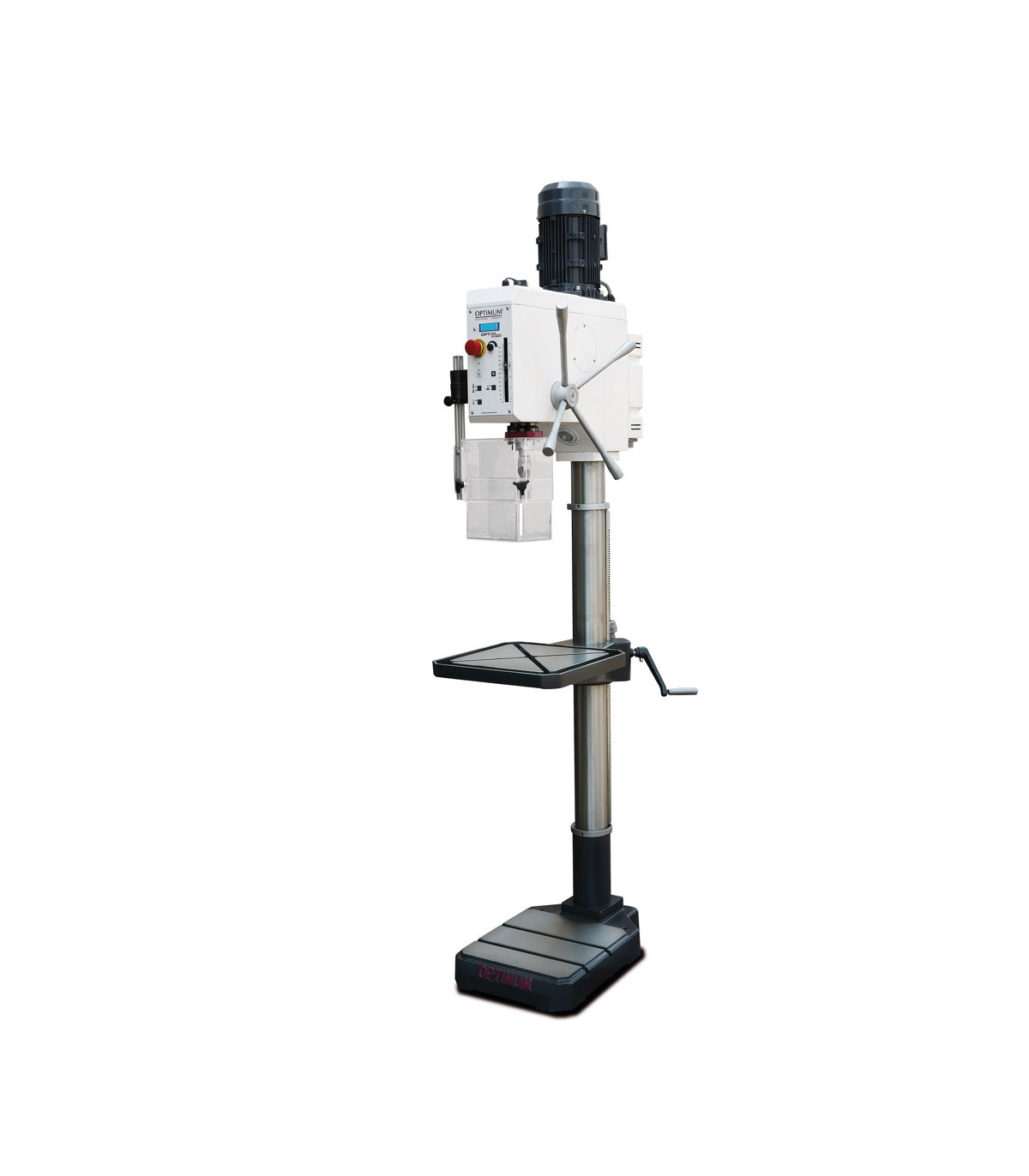

Säulenbohrer mit Geschwindigkeitsanzeige DH 28 GSV OPTIMUM

Säulenbohrer mit Geschwindigkeitsanzeige DH 28 GSV OPTIMUM. Der Säulenbohrer DH 28 GSV OPTIMUM zeichnet sich durch seinen Frequenzumrichter und das digitale Display aus. Er bietet einen sanften Betrieb, hohe Konzentrität und eine robuste Bauweise. Mit einem breiten Geschwindigkeitsbereich und einer intuitiven Tastatur garantiert er Komfort und Sicherheit. Sein wartungsarmes Getriebe und das integrierte Licht erleichtern die Nutzung, während der präzise bearbeitete Tisch und der verstellbare Anschlag die Genauigkeit beim Bohren optimieren.

MERKMALE

• Frequenzumrichter
• Digitale Geschwindigkeitsanzeige
• Sanfter Betrieb dank geschliffenem Mehrschneider
• Hohe Konzentrität dank gehärteter und geschliffener Hauptspindel
• Wartungsarmes Getriebe mit Fett-Schmierung
• Getriebe mit PA6-Zahnrädern
• Breiter Geschwindigkeitsbereich
• Benutzerfreundliche Membrantastatur
• Massive und schwere Gusskonstruktion
• Großer höhenverstellbarer Schutzschirm mit Sicherheitsschalter für maximalen Benutzerschutz.
• Verstellbarer Bohrtiefeanschlag mit Millimeterskala
• Vorwärts-/Rückwärtsbetrieb
• Touch-Funktion
• Integriertes Maschinenlicht im Bohrkopf
• Integrierter Werkzeugauswerfer für einen einfachen Werkzeugwechsel
• Präzise bearbeiteter Bohrtisch mit diagonalen T-Nuten und umlaufendem Kühlwasserkanal
• Massive Gusseisen-Säule mit dicken Wänden für hohe Leistungsaufnahme und Stabilität
• Massive Grundplatte mit großen Abmessungen und starken Rippen auf der Rückseite.
• Optionaler Fußschalter verfügbar, um zwischen Rechts- und Linksdrehung sowie Gewindeschneiden zu wechseln (Artikelnummer 3050032)

TECHNISCHE SPEZIFIKATIONEN

Abmessungen und Gewichte

• Durchmesser der Säule 92 Millimeter
• Länge ca. 690 Millimeter
• Breite/Tiefe ca. 375 Millimeter
• Höhe ca. 2080 Millimeter
• Gewicht ca. 184 Kilogramm

Bohrenleistung

• Hochleistungsstahl für Bohrungen (S235JR) 26 Millimeter
• Hochleistungsstahl für kontinuierliches Bohren (S235JR) 23 Millimeter
• Stahl zum Gewindeschneiden (S235JR) M 16 x 2 mm

Bohrtisch

• Arbeitsbereichslänge 376 Millimeter
• Arbeitsbereichsbreite 394 Millimeter
• Art der T-Nut diagonal
• Größe der T-Nut 14 Millimeter
• Anzahl der T-Nuten 2
• Drehung 360°
• Tragfähigkeit 100 Kilogramm
• Maximale Distanz zwischen Spindel und Bohrtisch 875 Millimeter

Elektrische Daten

• Versorgungsspannung 400 Volt
• Netzfrequenz 50 Hz

Maschinenbasis

• Maximale Distanz von der Spindel zur Maschinenbasis 1285 Millimeter
• Länge des Arbeitsbereichs 350 Millimeter
• Breite des Arbeitsbereichs 356 Millimeter
• Größe der T-Nut der Maschinenbasis 14 Millimeter
• Anzahl der T-Nuten der Maschinenbasis 2
• Abstand der T-Nuten der Maschinenbasis 120 Millimeter

Motor(en)

• Motorantriebsleistung der Spindel 1,5 kW

Geschwindigkeitsbereich

• Geschwindigkeitsbereich 45 – 3200 min¯¹
• Anzahl der Gänge 4 Stufen
• Elektronisch einstellbare Geschwindigkeitsregelung

Spindel

• Hub 127 Millimeter
• Spindelaufnahme MK 3
• Reichweite 260 Millimeter

Normen und Zertifizierungen

• DIN EN 55011 Standard
• EMV Klasse C2
• VPE 1

KOMPONENTEN/VERPACKUNG

Einheit: Stk.

Verpackungseinheit: 1

Adapter MK3-B16

Der Säulenbohrer mit Geschwindigkeitsanzeige DH 28 GSV OPTIMUM ist geeignet für:

• Metallurgie
• Bearbeitungswerkstätten
• Holzindustrie
• Prototypenbau
• Handwerk
• Reparatur

ZERTIFIZIERUNG

- DIN EN 55011: Der Standard DIN EN 55011 bezieht sich auf die Spezifikationen für die elektromagnetische Verträglichkeit (EMV) von Industrie-, Wissenschafts- und Medizinprodukten. Er gewährleistet, dass die Geräte andere elektronische Geräte nicht stören und gegen externe Störungen resistent sind, wodurch sowohl die Geräte als auch die Benutzer geschützt werden.
