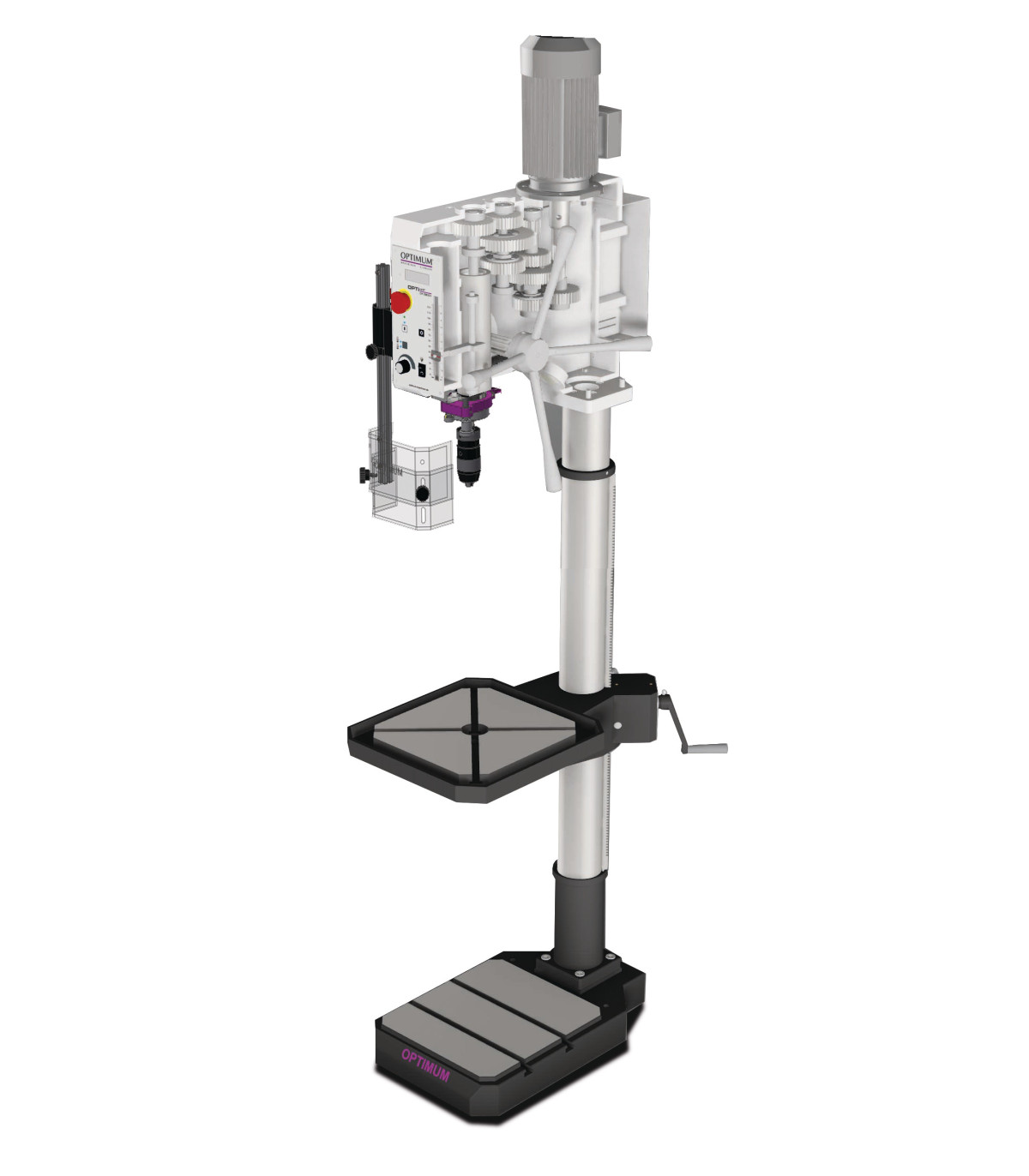

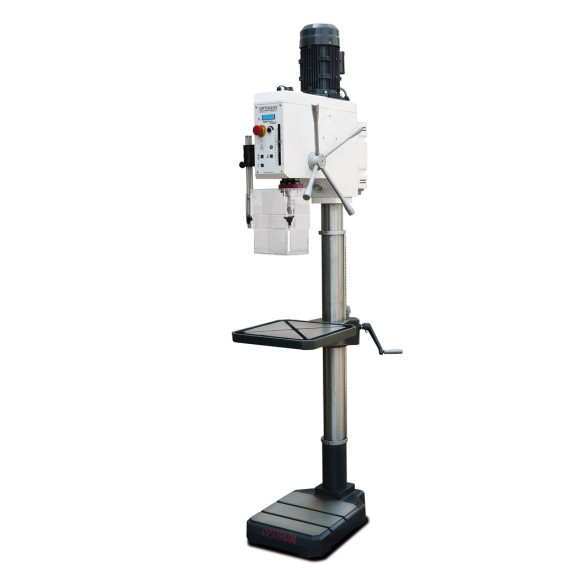

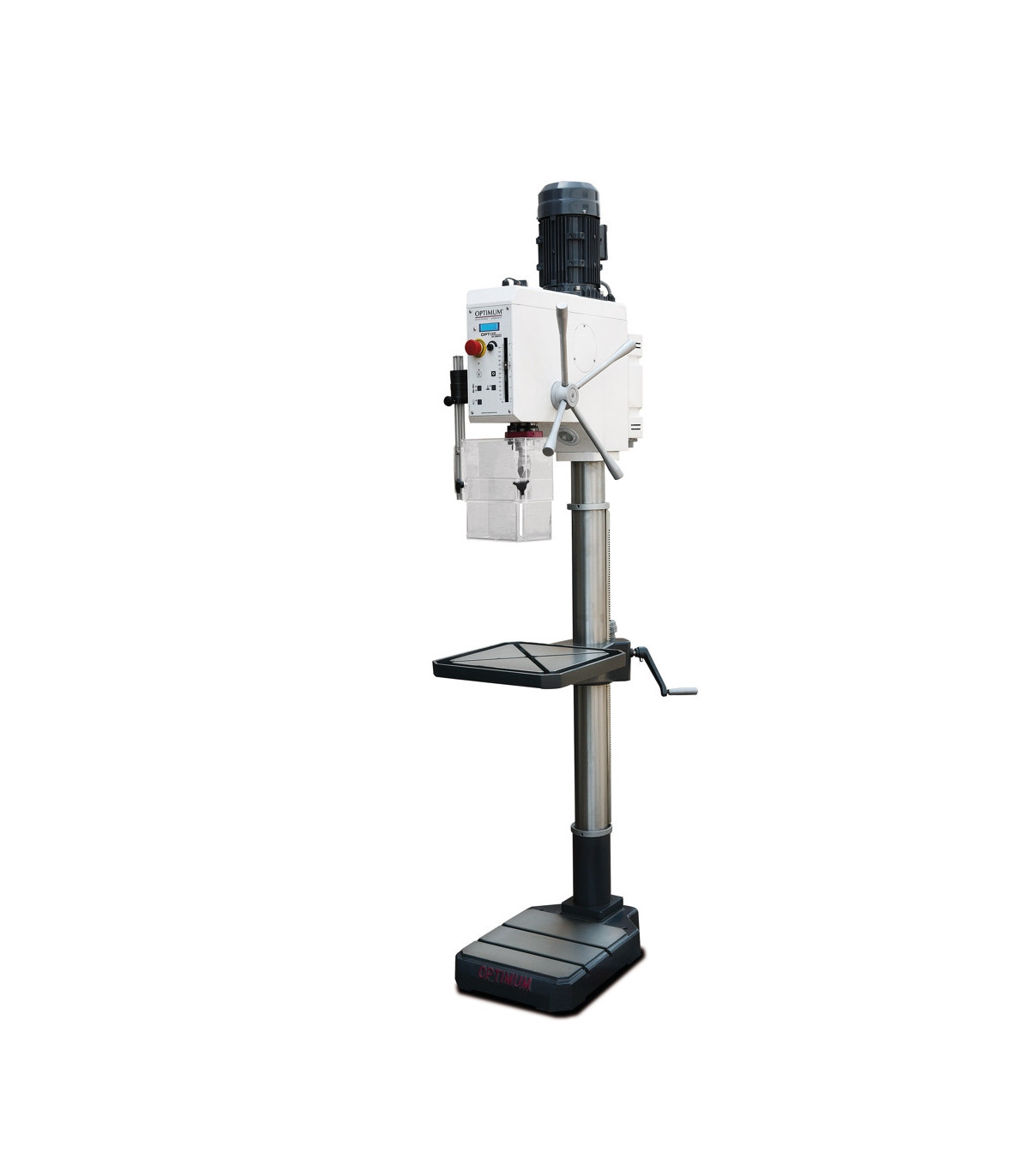

Perceuse à colonne avec écran de vitesse DH 28 GSV OPTIMUM

Perceuse à colonne avec écran de vitesse DH 28 GSV OPTIMUM. La perceuse à colonne DH 28 GSV OPTIMUM se distingue par son convertisseur de fréquence et son écran numérique. Elle offre un fonctionnement fluide, une haute concentricité et une construction robuste. Avec une large plage de vitesses et un clavier intuitif, elle garantit confort et sécurité. Son réducteur à faible entretien et la lumière intégrée facilitent l'utilisation, tandis que la table usinée et le butée réglable optimisent la précision des perçages.

CARACTÉRISTIQUES

• Convertisseur de fréquence
• Écran de vitesse numérique
• Fonctionnement fluide grâce au tournevis à plusieurs dents rectifié
• Haute concentricité grâce à la broche principale trempée et rectifiée
• Réducteur à faible entretien avec lubrification à graisse
• Réducteur avec engrenages PA6
• Large plage de vitesses
• Clavier à membrane facile à utiliser
• Construction en fonte solide et lourde
• Grande protection réglable en hauteur avec interrupteur de sécurité pour une protection maximale de l'utilisateur.
• Butée de profondeur de perçage réglable avec échelle millimétrique
• Fonction de marche avant/arrière
• Fonction de touche
• Lumière de machine intégrée dans la tête de perçage
• Éjecteur intégré pour un changement d'outils facile
• Table de perçage usinée avec précision avec rainures en T diagonales et canal d'eau de refroidissement environnant
• Colonne en fonte à parois épaisses pour une haute absorption de puissance et stabilité
• Base massive, de grandes dimensions et avec de fortes nervures à l'arrière.
• Interrupteur de pédale en option disponible pour changer entre rotation droite-gauche et filetage (n° d'article 3050032)

SPÉCIFICATIONS TECHNIQUES

Dimensions et poids

• Diamètre de la colonne 92 millimètres
• Longueur env. 690 millimètres
• Largeur/profondeur env. 375 millimètres
• Hauteur env. 2080 millimètres
• Poids approximatif. 184 kilogrammes

Performance de perçage

• Acier haute performance pour perçage (S235JR) 26 millimètres
• Acier haute performance pour perçage continu (S235JR) 23 millimètres
• Acier pour taraudage (S235JR) M 16 x 2 mm

Table de perçage

• Longueur de l'espace de travail 376 millimètres
• Largeur de l'espace de travail 394 millimètres
• Type de rainure en T diagonale
• Taille de la rainure en T 14 millimètres
• Nombre de rainures en T 2
• Rotation 360°
• Capacité de charge 100 kilos
• Distance maximale entre la broche et la table de perçage 875 millimètres

Données électriques

• Tension d'alimentation 400 volts
• Fréquence du réseau 50 Hz

Base de la machine

• Distance maximale de la broche à la base de la machine 1285 millimètres
• Longueur de la zone de travail 350 millimètres
• Largeur de la zone de travail 356 millimètres
• Taille de la rainure en T de la base de la machine 14 millimètres
• Nombre de rainures en T de la base de la machine 2
• Espacement des rainures en T de la base de la machine 120 millimètres

Motor(e)s

• Puissance de l'entraînement du moteur de la broche 1,5 kW

Plage de vitesses

• Plage de vitesses 45 – 3200 min¯¹
• Nombre de vitesses 4 étapes
• Contrôle de vitesse réglable électroniquement

Broche

• Course de la broche 127 millimètres
• Mandrin de broche MK 3
• Portée 260 millimètres

Normes et certifications

• Norme DIN EN 55011
• Classe EMV C2
• VPE 1

COMPOSANTS/EMBALLAGE

Unité : ud.

Unité d'emballage : 1

Adaptateur MK3-B16

POUR QUEL TYPE DE TRAVAIL EST-IL APPROPRIÉ

La perceuse à colonne avec écran de vitesse DH 28 GSV OPTIMUM est adaptée pour :

• Métallurgie
• Ateliers d'usinage
• Industrie du bois
• Fabrication de prototypes
• Artisanat
• Réparation

CERTIFICATION

- DIN EN 55011 : La norme DIN EN 55011 se réfère aux spécifications pour la compatibilité électromagnétique (CEM) des équipements industriels, scientifiques et médicaux. Elle garantit que les équipements n'interfèrent pas avec d'autres dispositifs électroniques et qu'ils sont résistants aux interférences externes, protégeant ainsi à la fois l'équipement et les utilisateurs.
