Ratschen-Metrik-Gabelschlüssel RF 7 mm TENGTOOLS

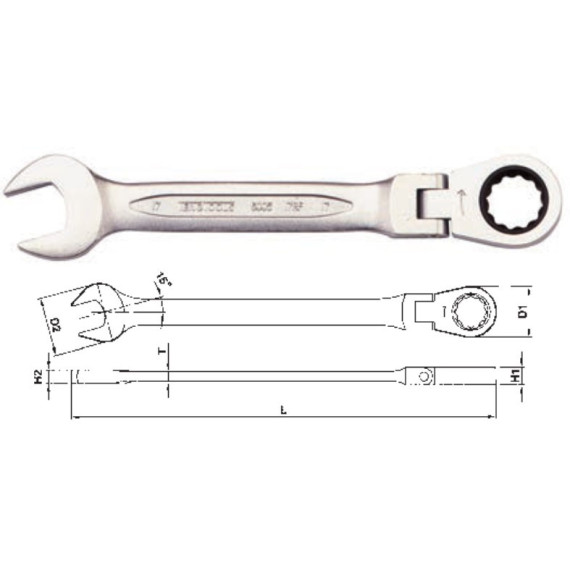

Ratschen-Metrische Maulschlüssel RF 7 mm TENGTOOLS. Kombination aus Flachsternschlüssel/Festschlüssel mit bihexagonalem Ratschenmechanismus und flexibler Gelenkverbindung bei 180°. Gleiche Abmessungen an beiden Enden, Neigungswinkel von 13°. Chrom-Vanadium. Mattes Finish.

MERKMALE

Ein Ratschenring und ein offener Maulschlüssel mit der gleichen Größe an jedem Ende

Design des TengTools-Hüftgriffs am Ende des Rings für Kontakt mit der flachen Seite des Befestigungselements

72-Zahn-Ratschen, die einen Anstieg von 5° zwischen den Klicks bieten

Umkehrbarer Ratschenmechanismus

Ideal zum schnellen Anziehen und Lösen von Befestigungen.

Mattes Chrom-Vanadium-Finish

Entwickelt und hergestellt gemäß DIN ISO 1711-1 und DIN 3113A

TECHNISCHE DATEN

NORMEN

DIN ISO 1711-1 (Montagewerkzeuge für Schrauben und Muttern - Handwerkzeuge - Teil 1: Maul- und Steckschlüssel - Technische Anforderungen)

Die Norm DIN ISO 1711-1 legt die technischen und leistungsbezogenen Anforderungen für Handwerkzeuge fest, die beim Zusammenbau von Schrauben und Muttern verwendet werden, insbesondere für feste Maulschlüssel, Steckschlüssel (Ring) und kombinierte Schlüssel. Diese Norm ist entscheidend, um sicherzustellen, dass diese Werkzeuge die Mindeststandards für mechanische Festigkeit, Haltbarkeit und Maßgenauigkeit erfüllen. Sie definiert Kriterien für die Härte des Materials, die Torsionsbeständigkeit unter spezifischen Lasten und die Toleranzen in den Öffnungen der Maulschlüssel, um eine angemessene Passform am Befestigungselement zu gewährleisten und das Risiko einer Verformung des Werkzeugs oder des Rundens der Mutter oder Schraube während des Gebrauchs zu minimieren.

DIN 3113A (Kombinationsschlüssel, metrisch - Mit abgewinkeltem Maul)

Die Norm DIN 3113A konzentriert sich speziell auf metrische Kombinationsschlüssel, die auf der einen Seite einen festen Maul und auf der anderen Seite einen abgewinkelten Steckschlüssel (Ring) haben. Diese Spezifikation beschreibt die genauen Abmessungen beider Maulöffnungen (die feste und die abgewinkelte), den Abwinkelungswinkel des Rings (in der Regel 15°, um den Zugang zu Befestigungselementen in engen Räumen zu erleichtern) und die Nennlänge des Schlüssels. Das "A" in der Bezeichnung bezieht sich auf dieses spezielle Design des Kombinationsschlüssels mit dem abgewinkelten Steckschlüssel. Durch die Einhaltung von DIN 3113A wird sichergestellt, dass der Schlüssel die richtigen Maße hat, um mit metrischen Schrauben und Muttern zu arbeiten, und gleichzeitig die erwartete Funktionalität und Ergonomie bietet, um schwer zugängliche Bereiche zu erreichen, während die Qualitäts- und Leistungsstandards anderer ergänzender Normen wie ISO 1711-1 eingehalten werden.
