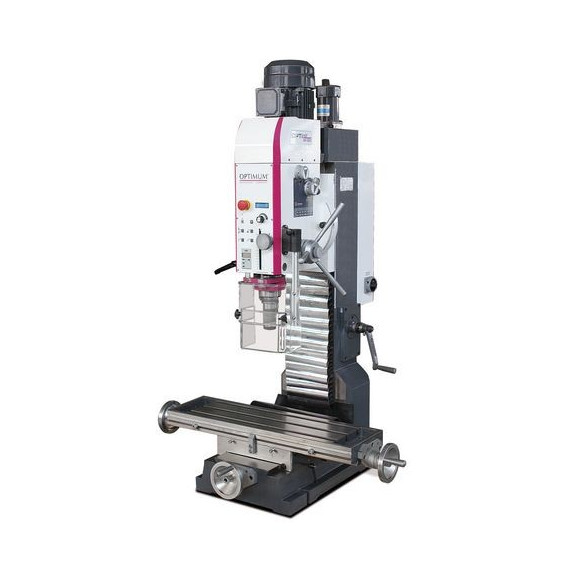

Fresadora taladradora MH 50 V OPTIMUM

Fresadora taladradora MH 50 V OPTIMUM. La fresadora taladradora MH 50 V OPTIMUM ofrece alta concentricidad y un motor industrial potente. Su panel de control es fácil de usar, con pantalla digital y ajuste eléctrico del eje Z. Destaca por su robustez y estabilidad, gracias a su columna de fundición gris y base reforzada. Además, permite rotación derecha/izquierda y tiene un cabezal inclinable ±30°. Con una mesa amplia, es ideal para trabajos precisos en fresado y perforación.

CARACTERÍSTICAS

• Alta concentricidad gracias a los rodamientos de rodillos cónicos, ≤ 0,015 mm medidos en el manguito
• Caja de engranajes en baño de aceite con ruedas dentadas rectificadas y templadas
• Panel de control con teclado de membrana fácil de usar, resistente a la suciedad y al agua.
• Botón pulsador giratorio en el panel de control para configurar la profundidad de perforación en mm o pulgadas y el punto cero
• Pantalla digital de fácil lectura
• Pantalla de fácil lectura en el cabezal de fresado
• Tope de profundidad de perforación
• Rotación derecha/izquierda
• Modo de toque
• Ajuste de altura del cabezal de fresado eléctrico
• Alimentación fina manual
• Columna pesada, estable y sólida de fundición gris de alta calidad, con guía de cola de milano rectificada y raspada para una alta estabilidad y precisión.
• El cabezal del engranaje se puede inclinar ± 30
• Eje Z con cubierta protectora de láminas de acero inoxidable
• Gibs ajustables
• Juego del husillo de alimentación ajustable y reajustable
• Pantalla protectora regulable en altura con microinterruptor, contra proyección de virutas y piezas, para máxima protección del usuario.
• Base de acero sólida y pesada opcional MSM 4 (n.º de artículo: 3353015) que garantiza la estabilidad
• Motor industrial de dos etapas y 6 etapas de engranajes adicionales

Versión actualizada

• Base de la máquina reforzada y fundida en forma de cuña en la parte delantera para crear aún más rigidez en la zona trasera con más material. Toda la mesa se puede fresar.
• Conexión de columna Z muy estable

MH 50 V

• Ajuste eléctrico del eje Z
• Mesa más grande y por tanto más recorrido en el eje X

ESPECIFICACIONES TÉCNICAS

Dimensiones y pesos

• Longitud aprox. 1210 milímetros
• Ancho/profundidad aprox. 1020 milímetros
• Altura aprox. 1645 milímetros
• Peso aproximado. 518 kilogramos

Salida de perforación/fresado

• Tamaño máximo del cabezal de fresado 80 milímetros
• Fresa de eje de tamaño máximo 32 milímetros
• Acero de alto rendimiento para perforación (S235JR) 38 milímetros
• Acero de alto rendimiento para perforación continua (S235JR) 32 milímetros

Datos eléctricos

• Salida del motor de accionamiento 2,2 kW
• Tensión de alimentación 400 voltios
• Frecuencia de red 50 Hz

Mesa de fresado horizontal

• Longitud de la mesa 850 milímetros
• Ancho de la mesa 240 milímetros
• Holgura máxima entre el husillo vertical y la mesa de fresado 545 milímetros
• Tamaño de la ranura en T 18 milímetros
• Número de ranura en T 3
• Espaciado de ranuras en T 80 milímetros
• Capacidad máxima de carga 175 kilos

Ejes

• Manual del eje X 520 milímetros
• Manual del eje Y 260 milímetros
• Manual del eje Z 465 milímetros
• Eje Z automático 385 milímetros

Husillo vertical

• Alcanzar 260 milímetros
• Mandril de husillo BT 40
• Rango de velocidad 50 – 3260 min¯¹
• Número de marchas 6
• Control de velocidad ajustable electrónicamente
• Cabezal de fresado con rango de giro en el plano Z-X ± 30°
• Diámetro de la pluma 80 milímetros
• Trazo de pluma 115 milímetros
• VPE 1

COMPONENTES/EMBALAJE

Unidad: ud.

Unidad de embalaje: 1

Herramienta operativa

PARA QUÉ TIPO DE TRABAJO ES APROPIADO

La Fresadora taladradora MH 50 V OPTIMUM es adecuada para:

• Fabricación de Piezas Mecánicas
• Talleres de Maquinado
• Prototipado y Desarrollo de Productos
• Ingeniería y Diseño Industrial
• Mantenimiento y Reparación de Maquinaria
