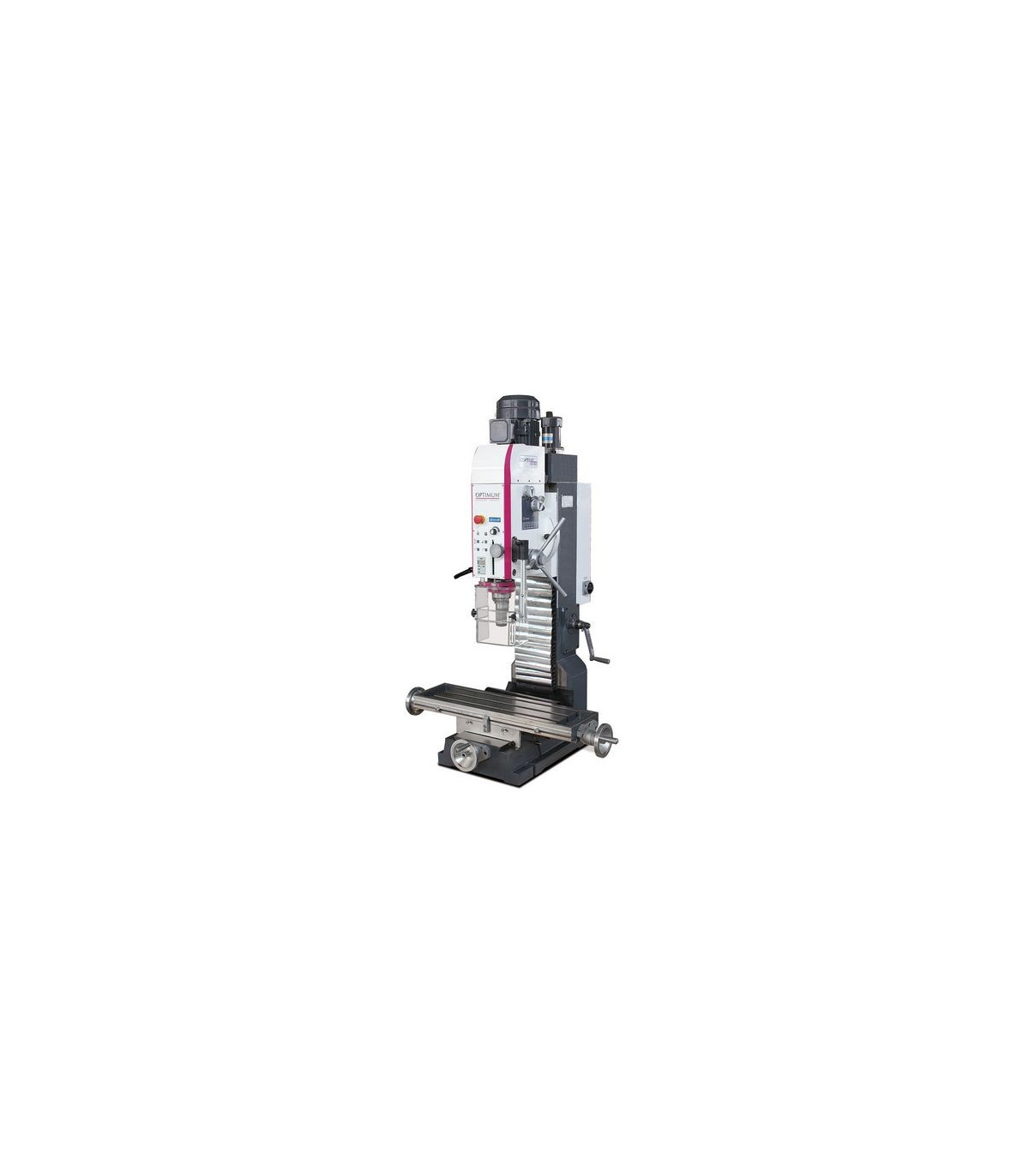

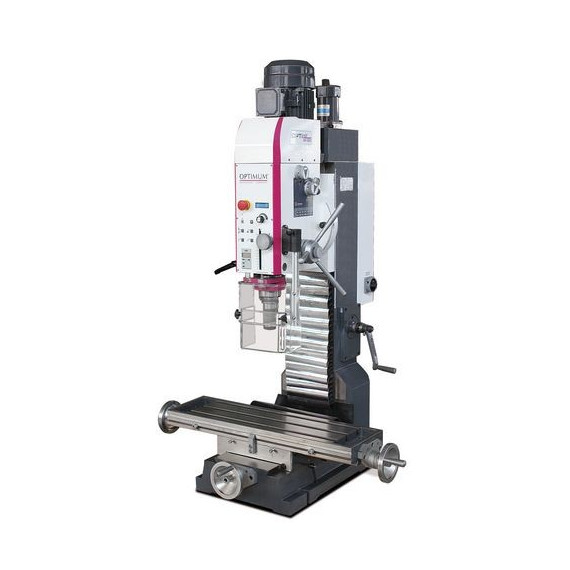

Fresadora perfuradora MH 50 V OPTIMUM

Fresadora taladradora MH 50 V OPTIMUM. A fresadora taladradora MH 50 V OPTIMUM oferece alta concentricidade e um motor industrial potente. Seu painel de controle é fácil de usar, com tela digital e ajuste elétrico do eixo Z. Destaca-se pela robustez e estabilidade, graças à sua coluna de fundição cinza e base reforçada. Além disso, permite rotação direita/esquerda e tem um cabeçote inclinável ±30°. Com uma mesa ampla, é ideal para trabalhos precisos em fresagem e perfuração.

CARACTERÍSTICAS

• Alta concentricidade graças aos rolamentos de rolos cônicos, ≤ 0,015 mm medidos no manguito
• Caixa de engrenagens em banho de óleo com rodas dentadas retificadas e temperadas
• Painel de controle com teclado de membrana fácil de usar, resistente à sujeira e à água.
• Botão giratório no painel de controle para configurar a profundidade de perfuração em mm ou polegadas e o ponto zero
• Tela digital de fácil leitura
• Tela de fácil leitura no cabeçote de fresagem
• Limite de profundidade de perfuração
• Rotação direita/esquerda
• Modo de toque

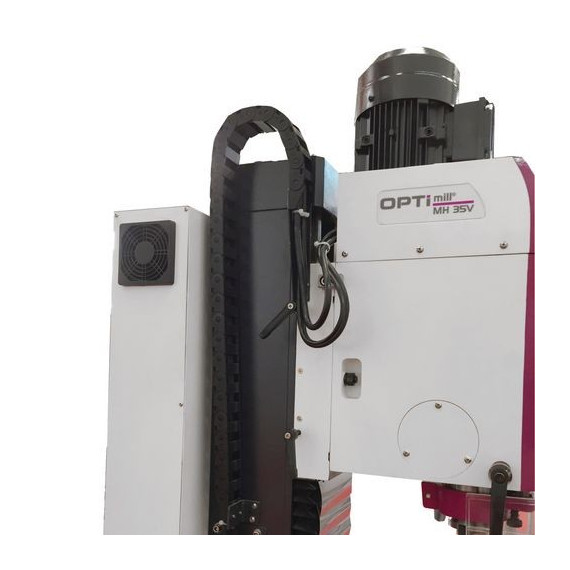

• Ajuste de altura do cabeçote de fresagem elétrico
• Alimentação fina manual
• Coluna pesada, estável e sólida de fundição cinza de alta qualidade, com guia de cauda de andorinha retificada e raspada para alta estabilidade e precisão.
• O cabeçote do engrenagem pode ser inclinado ± 30
• Eixo Z com cobertura protetora de lâminas de aço inoxidável
• Gibs ajustáveis
• Jogo do fuso de alimentação ajustável e reajustável
• Tela protetora regulável em altura com microinterruptor, contra projeção de aparas e peças, para máxima proteção do usuário.
• Base de aço sólida e pesada opcional MSM 4 (n.º de artigo: 3353015) que garante a estabilidade
• Motor industrial de duas etapas e 6 etapas de engrenagens adicionais

Versão atualizada

• Base da máquina reforçada e fundida em forma de cunha na parte frontal para criar ainda mais rigidez na zona traseira com mais material. Toda a mesa pode ser fresada.
• Conexão de coluna Z muito estável

MH 50 V

• Ajuste elétrico do eixo Z
• Mesa maior e, portanto, mais curso no eixo X

ESPECIFICAÇÕES TÉCNICAS

Dimensões e pesos

• Comprimento aprox. 1210 milímetros
• Largura/profundidade aprox. 1020 milímetros
• Altura aprox. 1645 milímetros
• Peso aproximado. 518 quilogramas

Saída de perfuração/fresagem

• Tamanho máximo do cabeçote de fresagem 80 milímetros
• Fresa de eixo de tamanho máximo 32 milímetros
• Aço de alto desempenho para perfuração (S235JR) 38 milímetros
• Aço de alto desempenho para perfuração contínua (S235JR) 32 milímetros

Dados elétricos

• Saída do motor de acionamento 2,2 kW
• Tensão de alimentação 400 volts
• Frequência de rede 50 Hz

Mesa de fresagem horizontal

• Comprimento da mesa 850 milímetros
• Largura da mesa 240 milímetros
• Folga máxima entre o fuso vertical e a mesa de fresagem 545 milímetros
• Tamanho da ranhura em T 18 milímetros
• Número de ranhura em T 3
• Espaçamento de ranhuras em T 80 milímetros
• Capacidade máxima de carga 175 quilos

Eixos

• Manual do eixo X 520 milímetros
• Manual do eixo Y 260 milímetros
• Manual do eixo Z 465 milímetros
• Eixo Z automático 385 milímetros

Fuso vertical

• Alcance 260 milímetros
• Mandril de fuso BT 40
• Faixa de velocidade 50 – 3260 min¯¹
• Número de marchas 6
• Controle de velocidade ajustável eletronicamente
• Cabeçote de fresagem com faixa de giro no plano Z-X ± 30°
• Diâmetro da broca 80 milímetros
• Traço da broca 115 milímetros
• VPE 1

COMPONENTES/EMBALAGEM

Unidade: ud.

Unidade de embalagem: 1

Ferramenta operacional

PARA QUE TIPO DE TRABALHO É APROPRIADO

A Fresadora taladradora MH 50 V OPTIMUM é adequada para:

• Fabricação de Peças Mecânicas
• Oficinas de Usinagem
• Prototipagem e Desenvolvimento de Produtos
• Engenharia e Design Industrial
• Manutenção e Reparação de Máquinas
