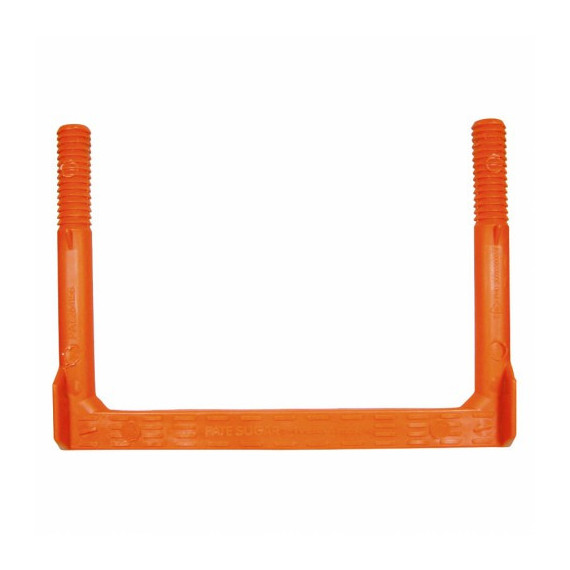

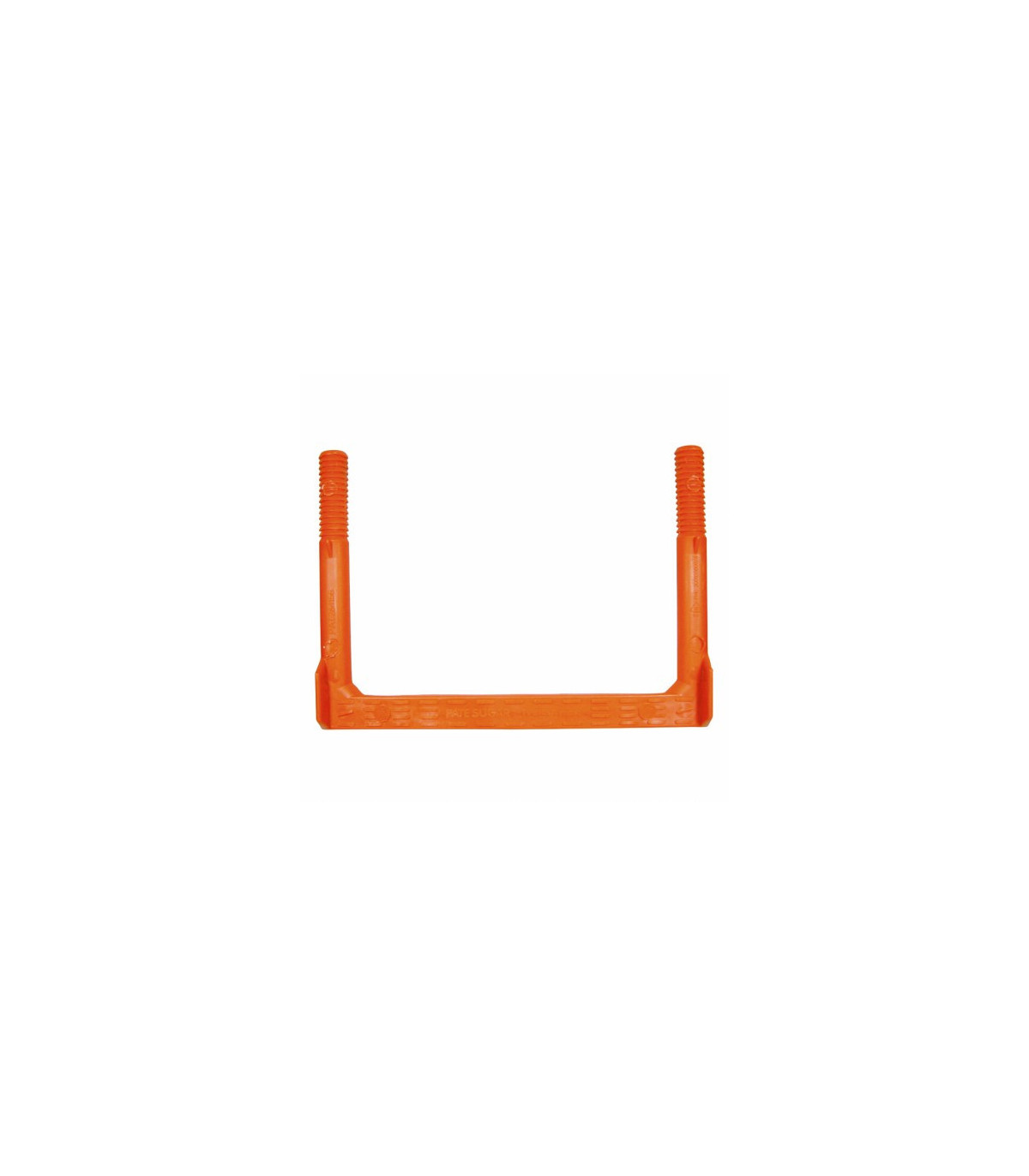

Échelons / Marches pour puits, silos, regards 330 mm en polypropylène PATE SUGAR 330CR

Paté marchepied en polypropylène pour puits, silos, regards 330mm PATE SUGAR 330CR (également disponible ECOPATE 330). Paté fabriqué avec du polypropylène copolymère 100% vierge. Pour une bonne durabilité du marchepied et de l'acier de qualité B-500. Unique Paté sur le marché qui respecte et dépasse la norme européenne EN 13101, américaines ASTM C-478 et C-497 et allemande DIN 19555.

Les marches/marchepieds patés pour puits, silos, regards de 330 mm en polypropylène SKRC sont des dispositifs conçus pour faciliter l'accès aux puits, silos ou regards, offrant une surface sûre et confortable pour monter et descendre.

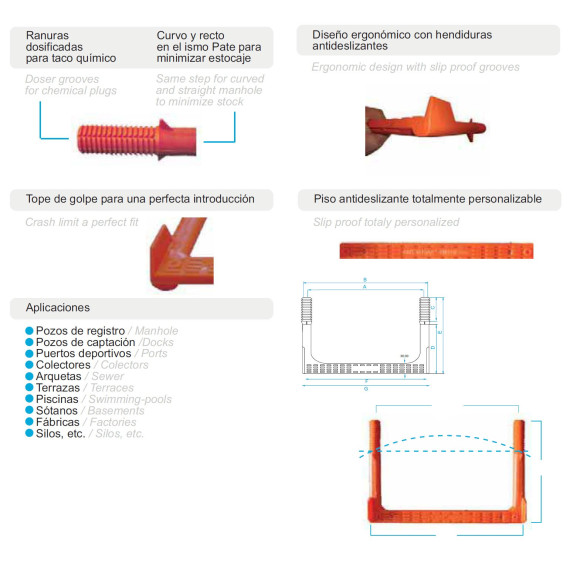

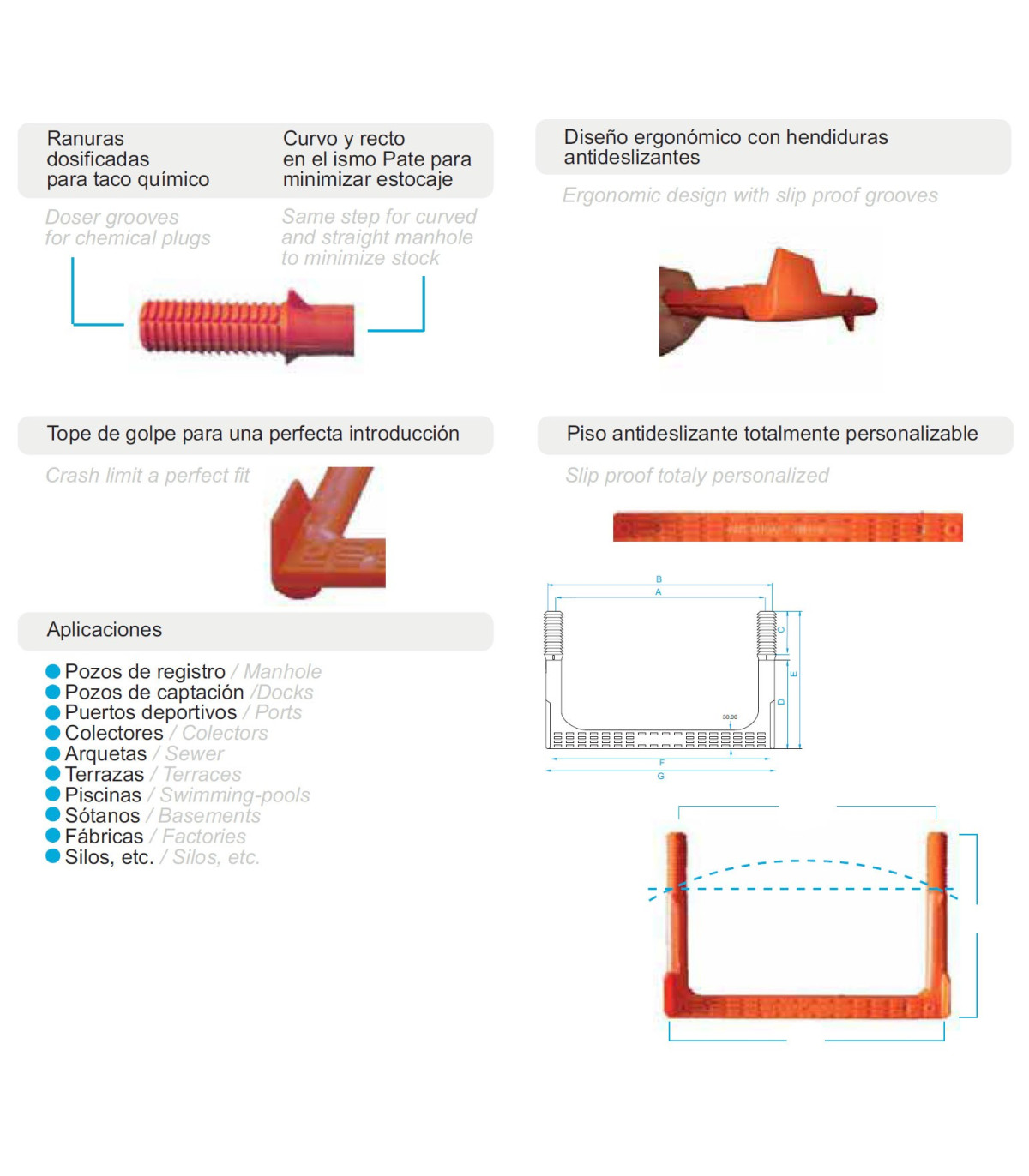

CARACTÉRISTIQUES

• Polypropylène copolymère renforcé avec de l'acier galvanisé de première qualité.
• Fabriqués pour surfaces courbes et droites.
• Design ergonomique, compact, robuste et avec une grande résistance à l'impact.
• Rainures dosées pour cheville chimique.
• Surface et ailettes latérales antidérapantes.
• Butée de frappe pour la bonne introduction du PATE.
• Sol antidérapant entièrement personnalisable selon les souhaits du client.
• Recouverts de polypropylène de couleur orange qui empêche leur corrosion dans des environnements agressifs et offre une grande visibilité.
• Conformité à la norme européenne de qualité EN 13101, calibrage F1 avec dureté de 65kg/mm². Américaines ASTM C-478 et C-497 et allemande DIN 19555.
• Unique entreprise avec laboratoire propre pour passer la norme européenne EN 13101 par lots de 1000 unités comme l'exige la norme.

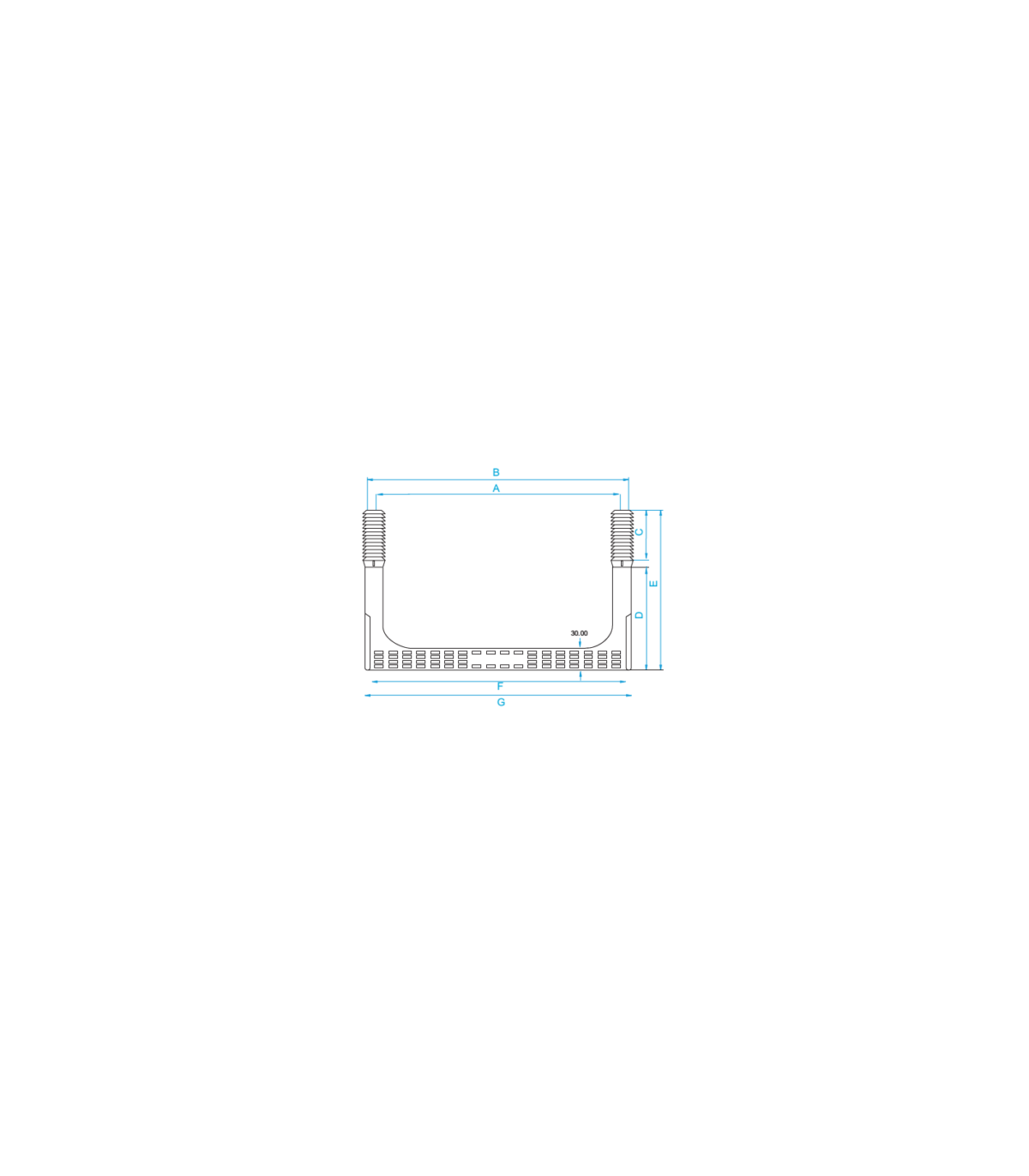

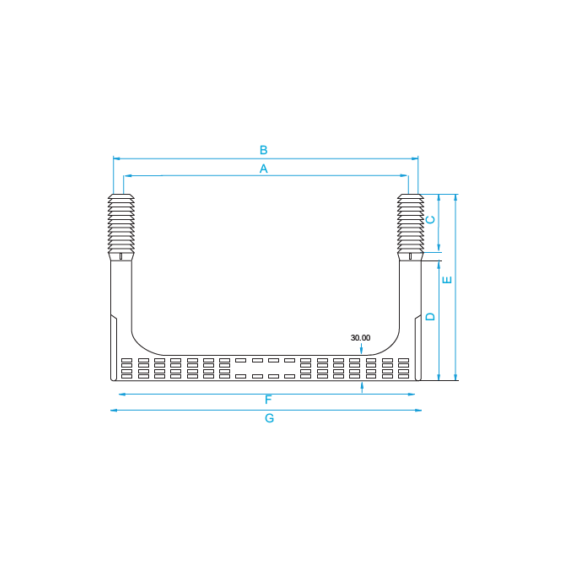

DIMENSIONS et EMBALLAGE

Couleur : Orange

Emballage : 1 unité (incluse dans le prix) / 40 unités par boîte

USAGES PATE MARCHEPIED POUR PUITS

• Puits de visite
• Puits de captation
• Ports de plaisance
• Collecteurs
• Terrasses
• Accès aux sous-sols
• Usines,
• Accès aux silos
• Échelles de chat
• Patés pour regards
• Paté comme marche dans les piscines
• Placement du paté dans les puits en général comme marche d'ascension et de descente
• Marche comme échelles pour puits d'eau

MONTAGE

Réaliser deux trous avec un perforateur lourd d'une profondeur de 85 mm avec une mèche de 25 mm ø à une distance de 300 mm entre le centre des trous et introduire le paté en frappant alternativement sur les butées avec un maillet en nylon de grande taille.

USAGES PATES

Il existe différents lieux et installations dans le domaine professionnel où l'accès est compliqué et nécessite différents éléments formant une échelle d'accès, comme c'est le cas du paté pour regards 300mm (réf. MH1), qui permet l'accès aux puits d'assainissement, réservoirs, regards d'égouts, puits de visite, toits, piscines, quais, chambres souterraines de réseaux électriques ou téléphoniques, galeries de services, etc.

Le paté pour puits et silos 300mm (réf. MH1) est un modèle fabriqué en polypropylène copolymère renforcé avec de l'acier, conçu pour être utilisé sur des surfaces courbes et droites et qui possède un design ergonomique, robuste, compact et avec une grande résistance aux impacts. Pour accroître la sécurité, il dispose d'une surface et d'ailettes latérales antidérapantes, ainsi que d'une butée de frappe pour la bonne introduction du paté.

Grâce à son système simple, il peut être personnalisé selon les souhaits du client, en tenant compte qu'il respecte la norme européenne de qualité EN 13101, calibrage F1 avec dureté de 65kg/mm². Américaines ASTM C-478 et C-497 et allemande DIN 19555.

Son montage se fait de manière très rapide et simple, il suffit de réaliser deux trous avec un perforateur lourd d'une profondeur de 85 mm avec une mèche de 25 mm de diamètre à une distance de 300 mm entre le centre des trous et d'introduire le paté en frappant sur les butées de manière alternative avec un maillet en nylon de grande taille.

Actuellement, le paté pour silos 300mm (réf. MH1) est utilisé pour un grand nombre d'applications dans le milieu professionnel, ce modèle se caractérisant par sa plus haute qualité, offrant une grande résistance et durabilité, rendant l'entrée dans tout type de puits, silo ou regard accessible grâce à des marches avec patés.

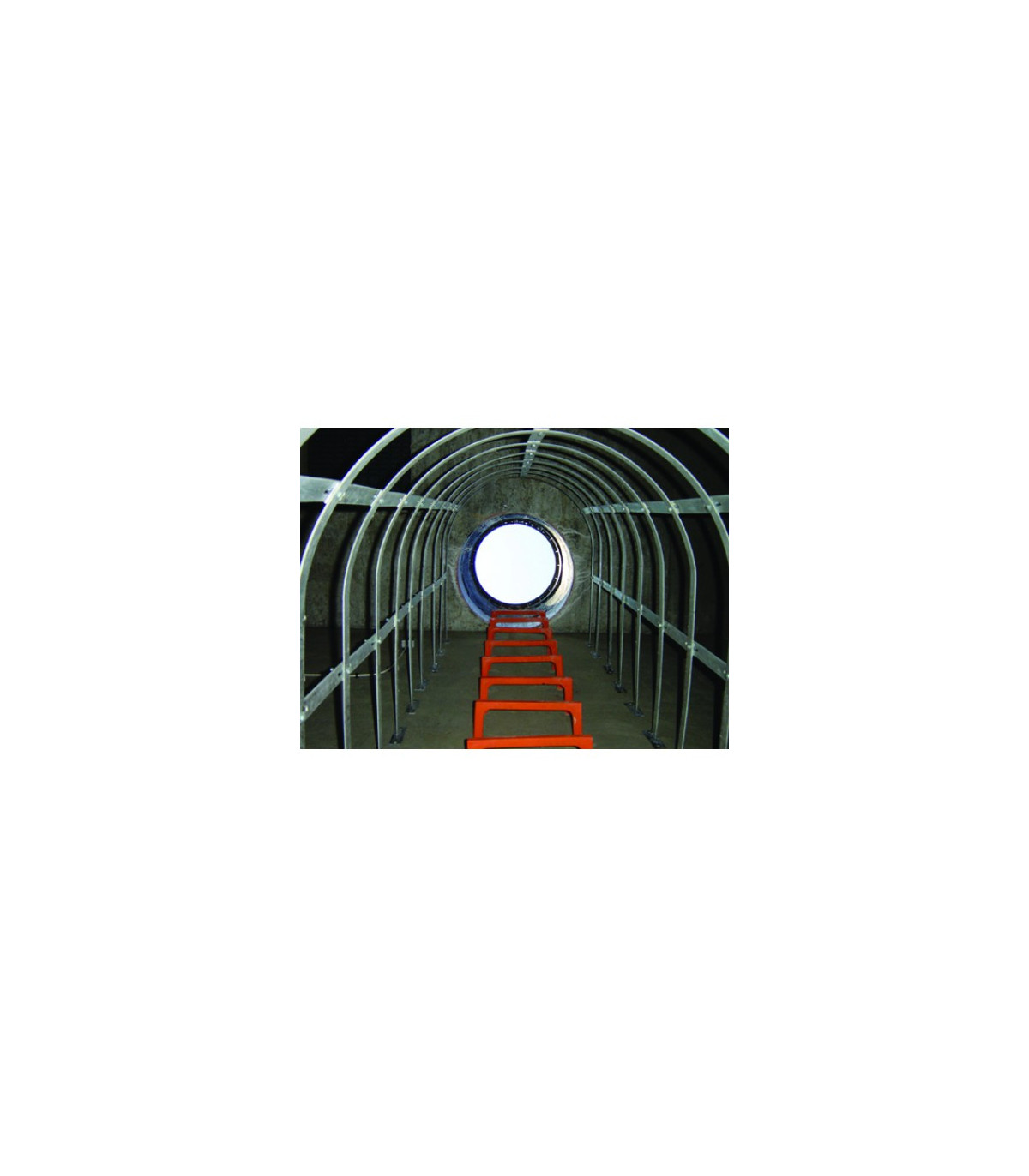

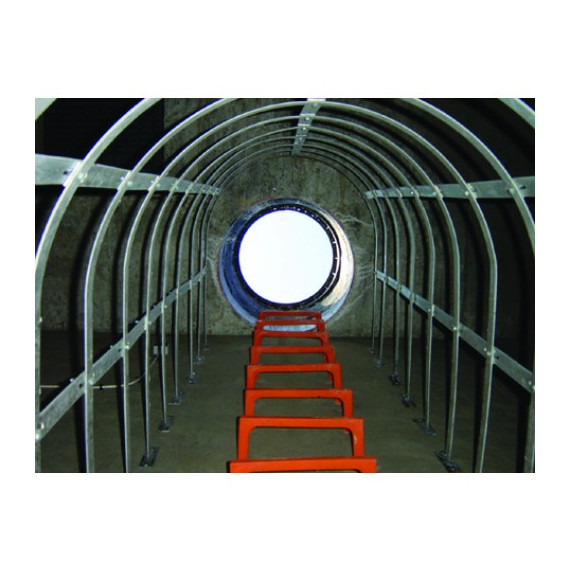

Grâce à cet élément d'accès, atteindre certaines zones dans un environnement de travail sera beaucoup plus simple et confortable pour le professionnel, qui n'aura pas à recourir à des échelles mobiles pour accéder à un sous-sol, des piscines, un silo ou un puits, entre autres, avec la commodité que cela implique de ne pas avoir à transporter une échelle d'un endroit à un autre et offrant une plus grande sécurité en étant fixée au mur.

Dans tous les cas, lors de son installation, le professionnel doit s'assurer que toutes les pièces sont parfaitement fixées entre elles et au mur, évitant ainsi qu'il puisse y avoir un problème pouvant entraîner un accident de travail.

Exemple ou analogie de la vie réelle : Imaginez que vous avez un puits dans votre jardin auquel vous devez accéder fréquemment pour effectuer des tâches d'entretien. Au lieu de devoir grimper ou utiliser une échelle chaque fois que vous devez entrer, vous pouvez installer des marches/marchepieds patés en polypropylène autour du puits. Ces marches vous permettront de monter et descendre de manière sûre et confortable, facilitant l'accès au puits.

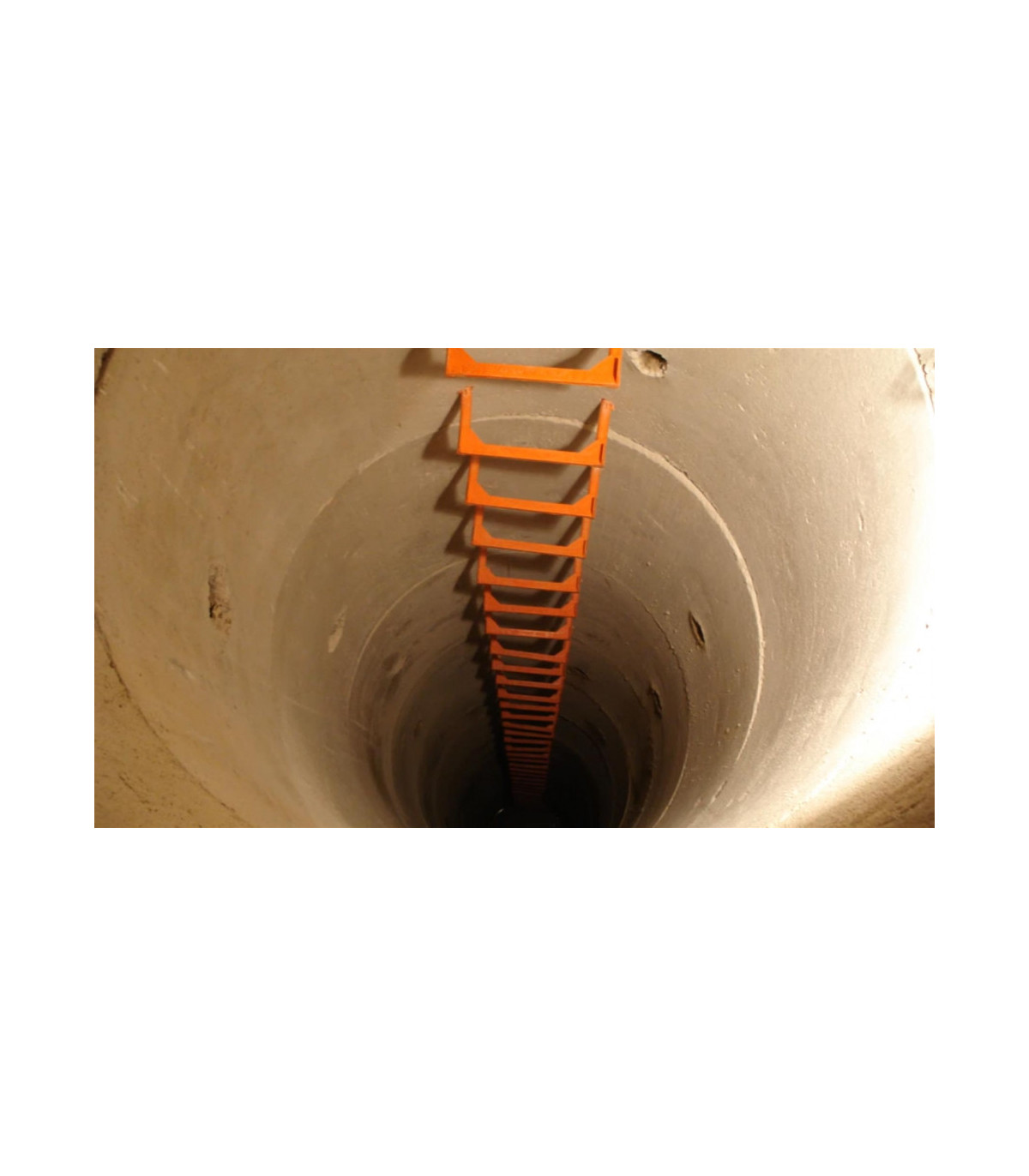

INSTALLATION ÉCHELLE DE PATÉS

Voulez-vous savoir comment installer nos patés en polypropylène ?

Suivez nos conseils et vous verrez qu'en suivant quelques étapes simples, vous réussirez à installer votre propre échelle de patés pour toute surface verticale : puits, silos, ports, réservoirs d'eau, espaces confinés…

Rappelez-vous qu'IVERNA propose également des accessoires tels que des gabarits, des mèches ou des perceuses spéciales pour faciliter et rendre encore plus confortable l'installation de nos patés en polypropylène.

Matériaux nécessaires :

• Perceuse
• Mèche pour béton ou acier ondulé de 25 mm de diamètre.
• Maillet en nylon.
• Règle graduée avec niveau à bulle.
• Marqueur et mètre.
• Tout marchepied de notre gamme Eco Pate ou Pate Sugar

ÉTAPE 1

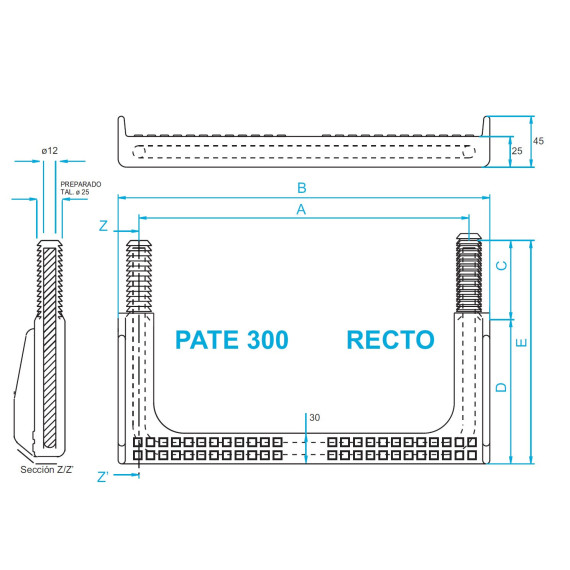

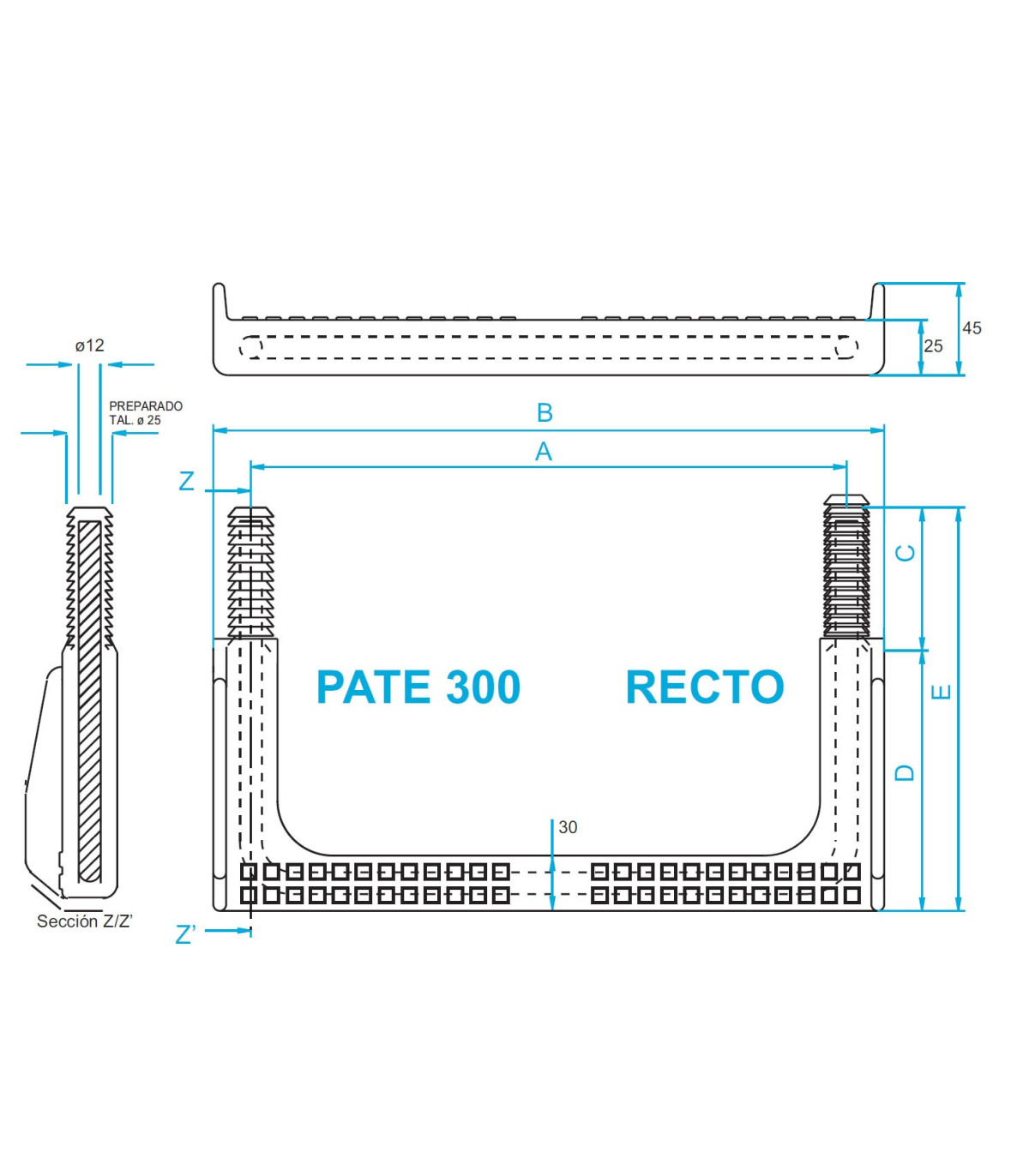

Avec l'aide de la règle niveau à bulle, marquez les extrémités où sera inséré le marchepied, en prenant comme référence le centre de la tige. Selon le modèle, la distance sera de 300 mm, 320 mm, 330 mm, 340 mm et 380 mm, de centre à centre.

ÉTAPE 2

Répétez le processus avec chaque paté, en laissant une distance recommandée de 250 mm entre chaque marche.

ÉTAPE 3

Une fois les marques réalisées, percez avec une mèche pour béton ou acier ondulé de 25 mm de diamètre à une profondeur de 850 mm, laissant un espace parfait pour la partie insérable de notre marche.

Si ces trous n'ont pas été réalisés avec précision (par exemple, trop grands), le marchepied ne tiendra pas. Dans ce cas, le trou percé ou formé devra être rempli avec du mortier/pâte ou une cheville chimique.

ÉTAPE 4

Emboîtez le marchepied avec plusieurs coups fermes sur la butée de frappe. Une fois fixé, frappez sur les mêmes butées jusqu'à la profondeur totale d'insertion, de manière à ce que seule la partie rectangulaire ou ronde du marchepied soit visible.

Les extrémités de l'ancrage sont rondes et légèrement coniques. Elles agissent comme des harpons, une fois placées, ce qui assure que le marchepied reste totalement immobile.

ÉTAPE 5

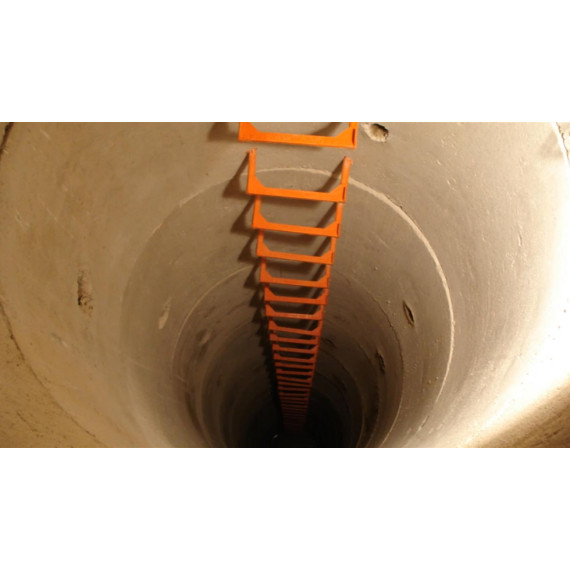

Vous avez maintenant votre échelle de patés prête à être utilisée.

Si l'installation est correcte, les marches résisteront à des forces de traction supérieures à 800 Kg !

Quelques règles et recommandations pour l'installation de patés

Comme il peut exister des conditions spéciales sur le site d'installation, inconnues pour nous, nos instructions générales ne nous rendent pas responsables du montage définitif du marchepied.

Notre PATE-SUGAR est de préférence recommandé dans les trous de puits de visite, tant pour les égouts que pour tout autre type de registre souterrain.

Les dimensions appliquées et les reliefs antidérapants sont conformes aux normes de sécurité appliquées dans tous les pays. Ces dimensions permettent également de percer des anneaux en béton préfabriqué, sans dépasser leur épaisseur normale.

Puits de captation d'eau même si ces marches sont constamment immergées. La qualité des matériaux utilisés dans la fabrication du PATE-SUGAR ne produit aucune contamination ni oxydation.

Le marchepied est principalement destiné à un usage d'assainissement urbain, mais nous fabriquons d'autres modèles de PATES pour couvrir d'autres besoins tels que :

• PATES Marins pour usage dans les ports de plaisance et centrales nucléaires.
• PATES de Montagne pour usages en extérieur avec protection ultraviolette supplémentaire.
• PATES pour montage en extérieur avec protection ultraviolette supplémentaire.
• PATES insérables pour puits qui ne sont pas en béton.
