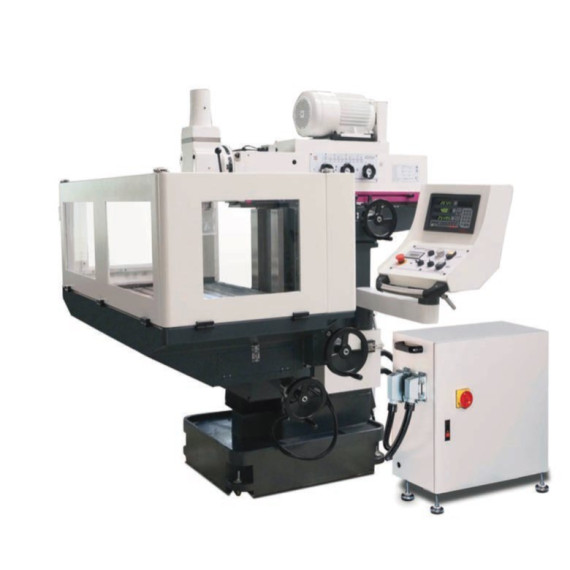

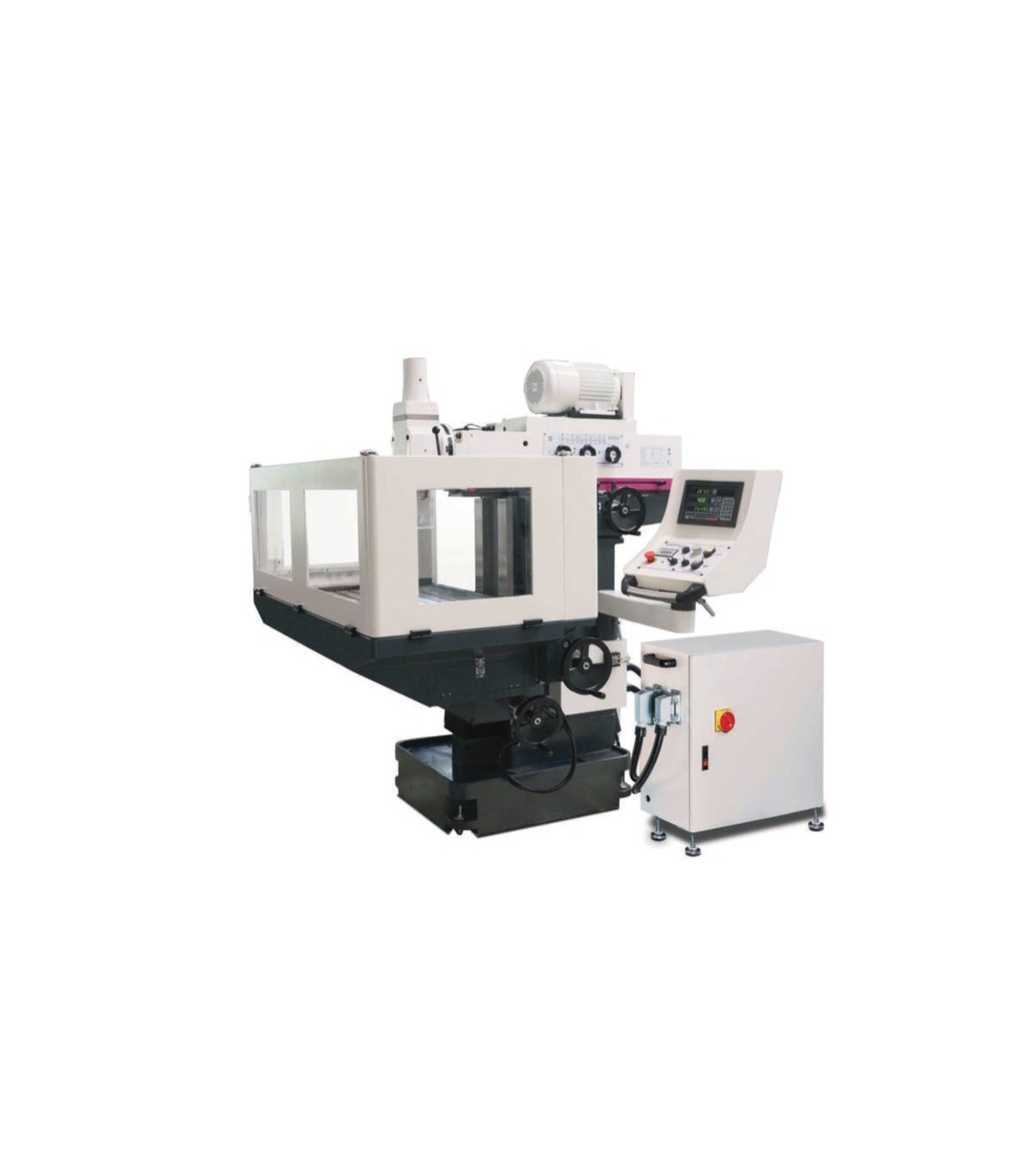

Fraiseuse avec indicateur de position numérique OptiMill MZ 2 OPTIMUM

Fraiseuse avec indicateur numérique de position OptiMill MZ 2 OPTIMUM. La fraiseuse OptiMill MZ 2 d'OPTIMUM est polyvalente et stable, avec des guides réglables et un avance automatique sur les axes X, Y et Z. Son panneau numérique facilite le contrôle, tandis que sa table massive et ses vis à billes garantissent précision et douceur de fonctionnement. Idéale pour des travaux exigeants, elle est équipée d'une tête rotative et d'une puissante unité de refroidissement.

CARACTÉRISTIQUES

• De nombreuses applications
• Excellentes caractéristiques d'amortissement et de stabilité du châssis de la machine.
• Tous les guides sont trempés et rectifiés avec précision et sont réglables par des bandes en coin.
• Avance automatique sur les axes X, Y et Z, réglable de manière continue via un joystick électronique sur le panneau de contrôle
• Déconnexion de l'extrémité de l'alimentation électrique
• Vis à billes sur tous les axes
• Panneau de contrôle central et clairement disposé avec écran numérique intégré de position et de vitesse
• Table transversale massive, de grandes dimensions et avec traitement de surface précis avec 5 rainures en T
• Unité de refroidissement
• Volants de grande taille avec échelle
• Lampe de machine
• Fonctionnement doux
• Lubrification centrale manuelle

SPÉCIFICATIONS TECHNIQUES

Système de lubrifiant de refroidissement

• Puissance d'entraînement de la ou des pompes de refroidissement 95 W

Dimensions et poids

• Longueur approx. 1239 millimètres
• Largeur/profondeur approx. 1168 millimètres
• Hauteur approx. 1900 millimètres
• Poids approximatif. 1400 kilos

Tête de perçage/fraisage

• Plage de rotation de la tête de la fraise ± 90°

Sortie de perçage/fraisage

• Taille maximale de la tête de fraisage 100 millimètres
• Fraise de diamètre maximal 25 millimètres
• Acier à haute performance pour perçage (S235JR) 30 millimètres
• Acier à haute performance pour perçage continu (S235JR) 26 millimètres

Données électriques

• Sortie du moteur d'entraînement 2,2 kW
• Valeur nominale totale 4 kW
• Tension d'alimentation 400 volts
• Fréquence du réseau 50 Hz

Vitesse d'alimentation

• Axe X 10 – 600 mm/min
• Axe Y 10 – 600 mm/min
• Axe Z 10 – 600 mm/min

Table de fraisage horizontale

• Longueur de la table 750 millimètres
• Largeur de la table 320 millimètres
• Jeu minimum de la broche verticale - table de fraisage 75 millimètres
• Jeu maximum entre la broche verticale et la table de fraisage 410 millimètres
• Taille de la rainure en T 14 millimètres
• Nombre de rainures en T 5
• Espacement des rainures en T 63 millimètres
• Capacité de charge maximale 285 kilos
• Jeu minimum entre la broche horizontale et la table de fraisage 70 millimètres
• Jeu horizontal maximum entre la broche et la table de fraisage 400 millimètres

Table de fraisage verticale

• Longueur 830 millimètres
• Largeur 250 millimètres
• Taille de la rainure en T 14 millimètres
• Nombre de rainures en T 2
• Espacement des rainures en T 63 millimètres

Moteur(s)

• Mouvement rapide sur l'axe X 0,375 kW
• Mouvement rapide sur l'axe Y 0,375 kW
• Mouvement rapide de l'axe Z 0,375 kW

Axes

• Manuel de l'axe X 400 millimètres
• Manuel de l'axe Y 200 millimètres
• Manuel de l'axe Z 335 millimètres
• Axe X automatique 310 millimètres
• Axe Y automatique 160 millimètres
• Axe Z automatique 295 millimètres

Broche verticale

• Portée 100 millimètres
• Mandrin de broche ISO 40 DIN 2080
• Plage de vitesse 50 – 1890 min¯¹
• Nombre de vitesses 12 étapes
• Barre de serrage M 16
• Charge de la broche verticale 1100 Nm
• Course de la tête 120 millimètres
• VPE 1

COMPOSANTS/EMBALLAGE

Unité : ud.

Unité d'emballage : 1

• Adaptateur ISO 40/MK3
• Adaptateur MK1 et MK 2
• Broche de fraisage horizontale Ø 27 mm
• Outil opérationnel

ÉQUIPEMENT

Indicateur de position numérique DP 700

POUR QUEL TYPE DE TRAVAIL EST-IL APPROPRIÉ

La fraiseuse avec indicateur numérique de position OptiMill MZ 2 OPTIMUM est adaptée pour :

• Industrie de mécanique des métaux
• Fabrication de pièces de précision
• Ateliers de prototypes
• Production de composants industriels
• Élaboration de pièces personnalisées
• Mécanisation de l'acier et d'autres matériaux
• Projets nécessitant une haute concentricité et précision

CERTIFICATION

La norme ISO 40 et DIN 2080 se réfère à un système de mesures pour cônes de fixation, spécifiquement le cône ISO 40, qui est couramment utilisé dans les machines-outils pour la fixation des outils.

Le cône ISO 40 fait partie d'une série de cônes coniques utilisés pour sécuriser les outils dans la broche de la machine. Cette norme établit les dimensions et tolérances pour garantir l'interchangeabilité et la précision dans la fixation des outils.
