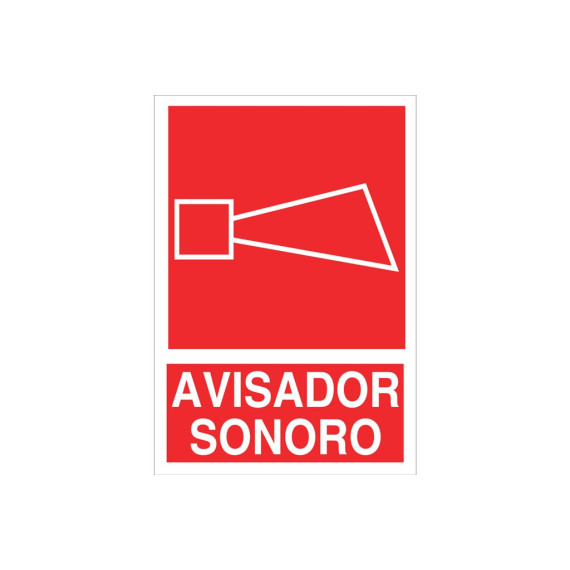

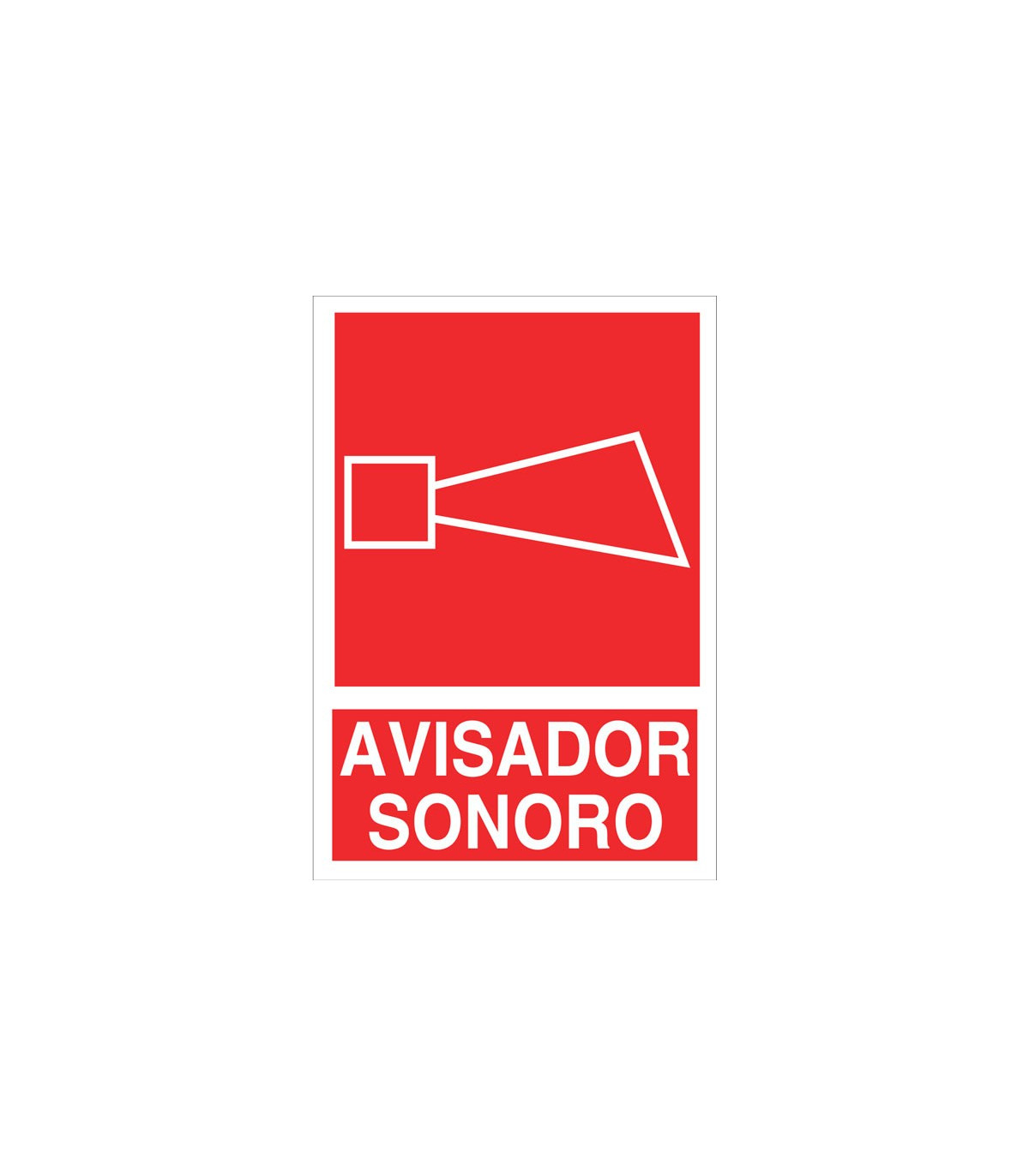

Signal de détresse Avertisseur sonore, de texte et pictogramme COFAN

Signal luminescente de secours avec avertisseur sonore. Taille à choisir.

Signal de secours avec avertisseur sonore, de texte et pictogramme COFAN. Le panneau est utilisé pour indiquer l'existence d'un avertisseur sonore à actionner en cas d'urgence. L'avertisseur sonore est utilisé comme élément du Système d'alarme contre les incendies. C'est une notification audible, visible qui peut avoir des stimuli visuels pour alerter les occupants d'un bâtiment d'un incendie ou d'un autre type d'urgence.

Le panneau de secours est fabriqué sur une plaque luminescente, (après avoir absorbé la lumière, le produit l'émet dans l'obscurité, donc il n'a besoin d'aucune source électrique et le produit peut être chargé un nombre indéfini de fois).

Ce type de signaux est installé dans différents types d'industries comme mesure d'alerte et de sécurité, tout en remplissant la fonction de maintenir informés les utilisateurs et les travailleurs des actions de secours en cas d'urgence.

De plus, ce type de signaux peut être trouvé dans des bâtiments publics, tels que des bureaux gouvernementaux, des écoles, des hôpitaux, des usines, des centres commerciaux et d'autres lieux où une alerte audible est requise en cas d'urgence ou de situation critique.

Matériau :

Luminescent

Dimensions :

148 x 105 mm

210 x 148 mm

297 x 210  mm

420 x 297 mm

IDENTIFICATION DU PRODUIT

Selon la norme UNE 23035/4 :

• Nom ou marque du fabricant
• Date de fabrication
• Dénomination (classe A ou classe B selon le cas)

Selon RIPCI 513 :

• Nom ou marque du fabricant

VALEURS MINIMALES DE LUMINESCENCE APRÈS CAMÉRA SALINE

Toute la signalisation de NMZ est soumise à différents essais internes et externes de réponse lumineuse qui garantissent le respect des valeurs d'intensité lumineuse prévues dans la norme UNE 23035.

CLASSE A :

CLASSE B :

CARACTÉRISTIQUES

MATÉRIAUX SUPPORT PVC

Selon la norme UNE 53127 :

• PVC blanc 1mm pour classe A et PVC transparent 0,7mm pour classe B
• Aluminium laqué en blanc de 0,6mm d'épaisseur.
• Stabilité avec Tª < 55º.
• Absorption d'eau négligeable (0,04 ± 0,01)%.
• Auto-extinguible.
• Sans contenu de plomb et phosphore appréciables (inférieurs à 0,01%)
• Non toxique.

PICTOGRAMMES

Selon les normes :

• UNE EN ISO 7010
• UNE 23033/1

TEXTES

• Selon la norme UNE 23033/1

PRODUIT PHOTOLUMINESCENT

• Composé à base de pigments.
• Cycles photo-luminescents de charge et décharge illimités

COULEUR

Teintes selon la norme :

• UNE EN ISO 7010
• UNE 23033/1
• Encre de grande adhérence et résistance.
• Permet une grande flexibilité dans le produit final.
• Non auto-inflammable. Non toxique

ÉPAISSEUR FINALE

Classe A

• PVC 1,2 m/m (±10%).
• ALUMINIUM 0,8 m/m (±10%).

Classe B

• PVC 0,8 m/m (±10%).
• ALUMINIUM 0,7 m/m (±10%).

RÉFÉRENCE

• Imprimée sur le signal

DIMENSIONS

• Selon la norme UNE 23033/1

POURCENTAGES DE COULEUR

• Selon la norme UNE 23033-1

DISTANCE MAXIMALE DE VISION

• Imprimée sur le signal.

Pour calculer les dimensions nécessaires d'un signal, on appliquera, jusqu'à une distance maximale de 50 m, la formule :

S≥ L2 /2000

“S” représente la surface du signal en mètres carrés, et “L” la distance en mètres à partir de laquelle le signal peut être perçu.

MESURES

CLASSE B (PVC 0'7 mm)

• 148 x 105 mm

  210 x 148 mm

  297 x 210 mm

  420 x 297 mm

APPLICATIONS

Bâtiments publics, Usines, Sapeurs-pompiers, etc.

NORMATIF

 La norme UNE 23035-4 de décembre 2003, oblige les signaux à certaines qualités d'intensité lumineuse et de résistance à l'atténuation du pigment. Tant les encres que le PVC photoluminescent utilisés dans la réalisation de nos signaux respectent largement cette norme. Étant donné que la signalisation de sécurité peut contribuer à sauver des vies, et est obligatoire, utilisez la meilleure signalisation possible. Recommandations d'utilisation : tailles minimales à utiliser en fonction des mètres.

STOCKAGE, NETTOYAGE ET CONSERVATION

La température de travail ne doit pas dépasser 45º C. Des températures supérieures peuvent déformer le matériau support.

La température optimale de stockage se situera entre 15º C et 25º C ; et avec une humidité de 10/50%.

Méthodes de nettoyage ; évitez d'appliquer des produits abrasifs. Il est recommandé de les nettoyer avec de l'eau et des détergents neutres.

Le code technique de construction – Document de base de sécurité contre les incendies exige que la signalisation photoluminescente respecte la norme UNE 23035.

Dans le but de conserver la fonctionnalité pour laquelle les systèmes de signalisation ont été conçus, SEKURECO recommande de maintenir les signaux exempts de poussière, de saleté ou de tout reste ou objet qui empêche la visibilité et l'identification de ceux-ci.

Pour leur nettoyage, il est conseillé d'utiliser des solutions savonneuses de préférence, en évitant l'utilisation de solvants ou de produits abrasifs qui pourraient détériorer la surface du signal.

Les signaux photoluminescents doivent être situés de manière à recevoir l'énergie d'une source lumineuse naturelle ou artificielle pour assurer leur bon fonctionnement.

Conformément au RD 513/2017 (TABLEAU III), les systèmes de signalisation luminescente doivent être soumis à une inspection/revue annuelle qui sera réalisée par du personnel spécialisé du fabricant, d'une entreprise de maintenance, ou par le personnel utilisateur ou titulaire de l'installation.

Une fois la période de vie utile des signaux composant le système de signalisation écoulée, l'inspection de ces éléments sera effectuée conformément aux indications recueillies dans le RD 513/2017 et la UNE 23035-2

INSTALLATION DU SIGNAL

Consultez notre blog pour savoir comment installer un signal ou panneau : https://www.sekureco.eu/blog/76_consejos-de-instalacion-de-senales-de-seguridad.html

La HAUTEUR D'INSTALLATION recommandée oscille entre 2 et 2,50 mètres, en maintenant toujours une distance de séparation de 0,30 mètres par rapport au plafond.

Les signaux photoluminescents doivent être situés de manière à recevoir l'énergie d'une source lumineuse naturelle ou artificielle pour assurer leur bon fonctionnement.

La FIXATION de l'élément de signalisation doit être réalisée sur une surface ferme et exempte de saleté.

Le signal peut être sécurisé par des ÉLÉMENTS MÉCANIQUES (vis, rivets, etc...) ou ADHÉSIFS (adhésif de montage, colles, silicones…) de manière soigneuse, en évitant de salir la surface visible ou de la déformer.

La signalisation d'ÉVACUATION doit être installée de manière à ce que depuis tout point susceptible d'occupation du lieu, une évacuation puisse être initiée, il est donc recommandé d'installer des signaux directionnels sur tous les itinéraires, intersections, escaliers, etc. qui servent de parcours.

La signalisation sur PORTES sera située au-dessus du linteau de celle-ci avec le panneau approprié (“SORTIE”, “SORTIE DE SECOURS”, “SANS SORTIE”, …).

La signalisation des MOYENS DE PROTECTION contre les incendies, de sauvetage et/ou de secours sera réalisée sur les mêmes éléments à signaliser dans la mesure du possible.
