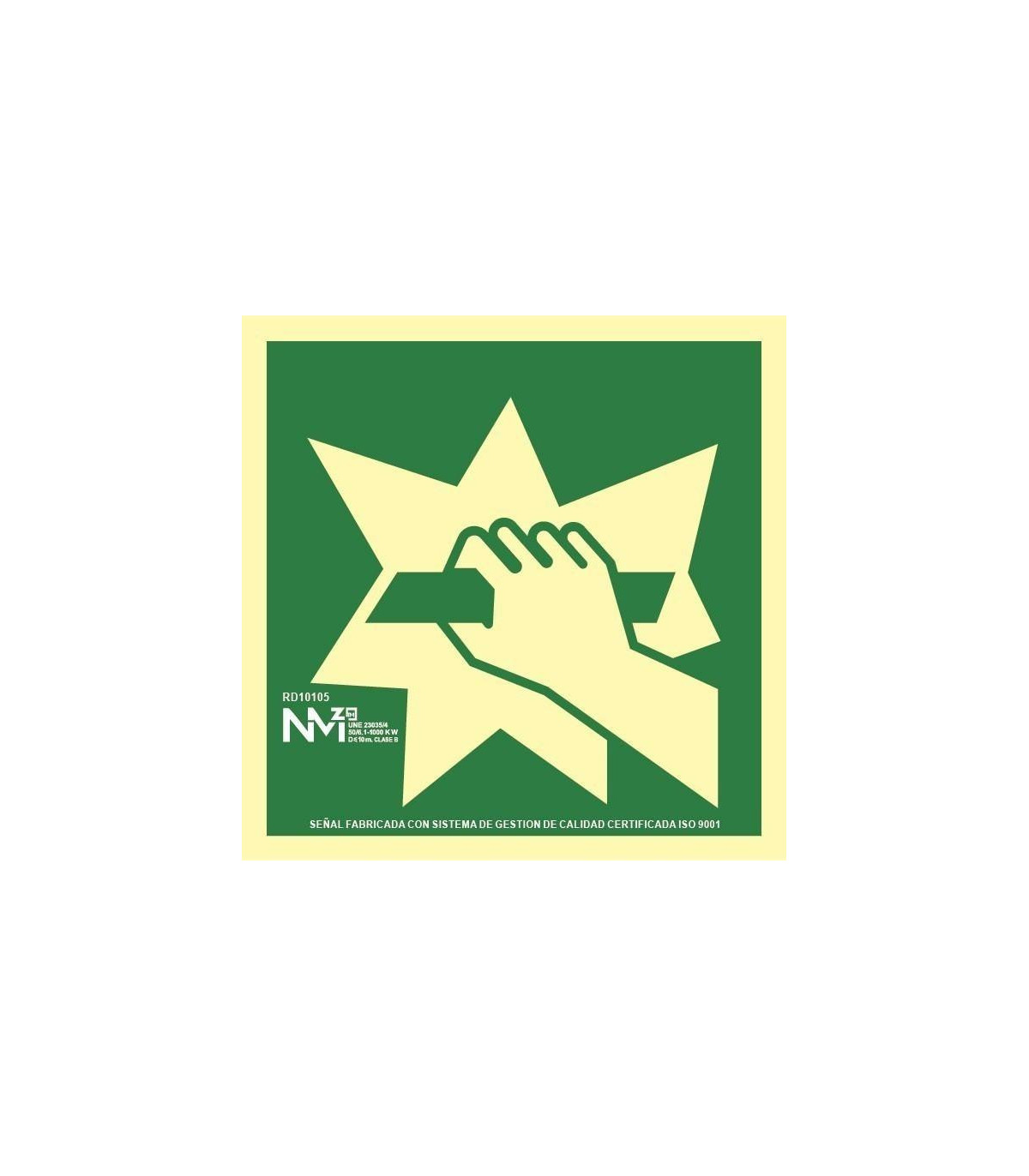

Segnale di evacuazione Rompere per Passare luminescente 210 x 210 mm SEKURECO

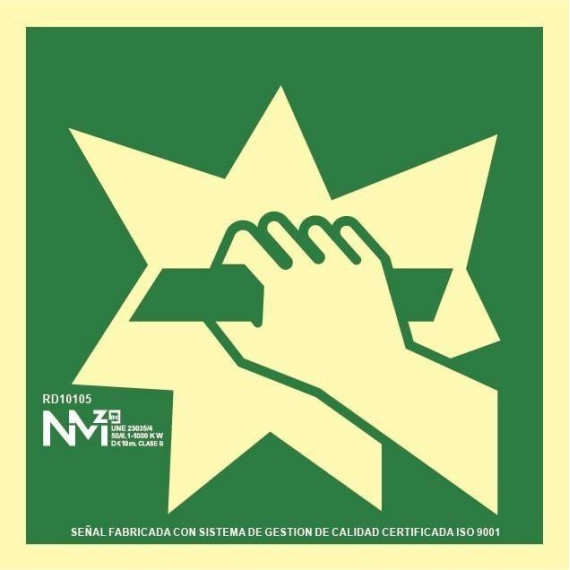

Segnale di evacuazione "Spingere Barra" (solo pittogramma) luminescente 224 x 224 mm SEKURECO. Segnale di evacuazione di alta qualità e facile installazione. Il cartello viene utilizzato per segnalare porte e strutture che fungono da uscita degli edifici nei protocolli di evacuazione.

Elaborata su lastra di PVC o alluminio con uno strato di pigmento fotoluminescente, (dopo aver assorbito la luce, il prodotto la emette al buio, quindi non necessita di alcuna fonte elettrica e il prodotto può essere ricaricato un numero indefinito di volte).

IDENTIFICAZIONE DEL PRODOTTO

Secondo la norma UNE 23035/4:

• Nome o marchio del produttore
• Data di fabbricazione
• Denominazione (classe A o classe B a seconda dei casi)

Secondo RIPCI 513:

• Nome o marchio del produttore

VALORI MINIMI DI LUMINISCENZA DOPO CAMERA SALINA

Tutta la segnaletica di NMZ è sottoposta a diversi test interni ed esterni di risposta luminosa che garantiscono il rispetto dei valori di intensità luminosa previsti dalla norma UNE 23035.

CLASSE A:

CLASSE B:

CARATTERISTICHE

MATERIALI DI SUPPORTO PVC

Secondo la norma UNE 53127:

• PVC bianco 1mm per classe A e PVC trasparente 0,7mm per classe B.
• Alluminio verniciato bianco di 0,6 mm di spessore.
• Stabilità con Tª < 55º.
• Assorbimento d'acqua trascurabile (0,04 ± 0,01)%.
• Autoestinguente.
• Senza contenuto apprezzabile di piombo e fosforo (inferiore allo 0,01%)
• Non tossico.

PITTOGRAMMI

Secondo le norme:

• UNE EN ISO 7010
• UNE 23033/1

TESTI

• Secondo la norma UNE 23033/1

PRODOTTO FOTOLUMINESCENTE

• Composto a base di pigmenti.
• Cicli foto-luminescenti di carica e scarica illimitati

COLORE

Toni secondo norma:

• UNE EN ISO 7010
• UNE 23033/1
• Inchiostro ad alta aderenza e resistenza.
• Permette una grande flessibilità nel prodotto finale.
• Non auto-infiammabile. Non tossico.

SPESSORE FINALE

Classe A

• PVC 1,2 m/m (±10%).
• ALLUMINIO 0,8 m/m (±10%).

Classe B

• PVC 0,8 mm (±10%).
• ALLUMINIO 0,7 m/m (±10%).

RIFERIMENTO

• Impressa nel segnale

DIMENSIONI

• Secondo la norma UNE 23033/1

PERCENTUALI DI COLORE

• Secondo la norma UNE 23033-1

DISTANZA MASSIMA DI VISIONE

• Impressa nel segnale.

Per calcolare le dimensioni necessarie di un segnale si applicherà, fino a una distanza massima di 50 m, la formula:

S≥ L2 /2000

“S” rappresenta la superficie del segnale in metri quadrati, e “L” la distanza in metri dalla quale si può percepire il segnale.

MISURE (MM)

• 224X224

NORMATIVA

- UNE 23033/1:2019 (Estinzione) - Sicurezza contro gli incendi. Segnaletica

- UNE 23033/2:2019 (Impianti) - Sicurezza contro gli incendi. Segnaletica di sicurezza. Parte 2: Segnaletica e identificazione degli impianti di protezione contro gli incendi.

- UNE 23034/1998 (Evacuazione) - Sicurezza contro gli incendi. Segnaletica di sicurezza. Vie di evacuazione.

- UNE 23035-1/2003 - Sicurezza contro gli incendi. Segnaletica fotoluminescente -

- UNE 23035-4/2003 - I segnali NMZ superano periodicamente prove di radioattività che garantiscono l'assenza di emissione dell'elemento di segnalazione in conformità con la norma UNE 23035-4.

- UNE 53127/2002 - Plastica cellulare. Determinazione delle caratteristiche di combustione di campioni in posizione orizzontale sottoposti a una fiamma piccola.

- UNE EN ISO 7010: 2012 - Simboli grafici. Colori e segnali di sicurezza. Segnali di sicurezza registrati (ISO 7010:2011) (Ratificato da AENOR nel settembre 2012.)

- RD 314/2006 (CTE - Codice Tecnico dell'Edilizia)

- RIPCI 2017 (Estinzione) - Regolamento per le Installazioni di Protezione Contro Incendi.

- I segnali NMZ sono realizzati con un sistema di gestione della qualità certificato UNE-EN ISO 9001.

MAGAZZINAGGIO, PULIZIA E CONSERVAZIONE

La temperatura di lavoro non deve superare i 45º C. Temperature superiori possono deformare il materiale di supporto.

La temperatura ottimale di stoccaggio sarà tra 15º C e 25º C; e con un'umidità del 10/50%.

Metodi di pulizia; evitare di applicare prodotti abrasivi. Si consiglia di pulirli con acqua e detergenti neutri.

Il codice tecnico delle costruzioni - Documento base di sicurezza contro gli incendi richiede che la segnaletica fotoluminescente debba rispettare la norma UNE 23035.

Con l'obiettivo di conservare la funzionalità per cui sono stati concepiti i sistemi di segnalazione, SEKURECO raccomanda di mantenere i segnali liberi da polvere, sporcizia o qualsiasi residuo o oggetto che ne ostacoli la visibilità e identificazione.

Per la sua pulizia si consiglia di utilizzare soluzioni saponi preferibilmente, evitando l'uso di solventi o prodotti abrasivi che potrebbero danneggiare la superficie del segnale.

I segnali fotoluminescenti devono essere posizionati in modo tale da ricevere l'energia da una fonte luminosa naturale o artificiale per garantire il loro corretto funzionamento.

Secondo il RD 513/2017 (TABLA III), i sistemi di segnalazione luminosa devono essere sottoposti a un'ispezione/revisione annuale che sarà effettuata da personale specializzato del produttore, di un'azienda di manutenzione, oppure dal personale utente o titolare dell'impianto.

Una volta trascorso il periodo di vita utile dei segnali che compongono il sistema di segnalazione, verrà effettuata l'ispezione di detti elementi seguendo le indicazioni riportate nel RD 513/2017 e nella UNE 23035-2.

INSTALLAZIONE SEGNALE

Consulta il nostro blog per scoprire come installare un segnale o un cartello:https://www.sekureco.eu/blog/76_consejos-de-instalacion-de-senales-de-seguridad.html

L'ALTEZZA DI INSTALLAZIONE raccomandata varia tra i 2 e i 2,50 metri, mantenendo sempre una distanza di separazione di 0,30 metri rispetto al soffitto.

I segnali fotoluminescenti devono essere posizionati in modo da ricevere l'energia da una fonte luminosa naturale o artificiale per garantire il loro corretto funzionamento.

Il FISSAGGIO dell'elemento di segnalazione deve essere effettuato su una superficie solida e libera da sporcizia.

Il segnale può essere fissato mediante ELEMENTI MECCANICI (viti, rivetti, ecc...) o ADESIVI (colla di montaggio, colle, siliconi…) in modo accurato, evitando di sporcare la superficie visibile o di deformarla.

La segnaletica di EVACUAZIONE deve essere installata in modo tale che da qualsiasi punto suscettibile di occupazione del locale si possa avviare un'evacuazione, pertanto si raccomanda di installare segnali direzionali in tutte quelle vie, incroci, scale, ecc. che fungano da percorso.

La segnaletica sulle PORTE sarà posizionata sopra il telaio della stessa con l'indicazione appropriata (“USCITA”, “USCITA DI EMERGENZA”, “SENZA USCITA”, …).

La segnalazione dei MEZZI DI PROTEZIONE contro incendi, salvataggio e/o soccorso sarà effettuata sugli stessi elementi da segnalare, sempre che sia possibile.
