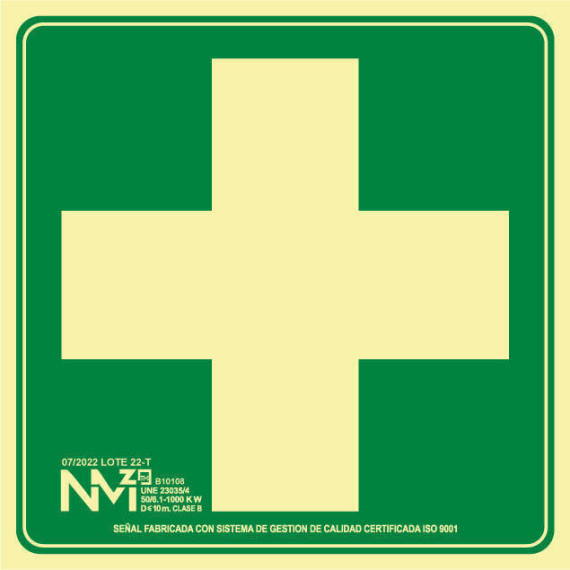

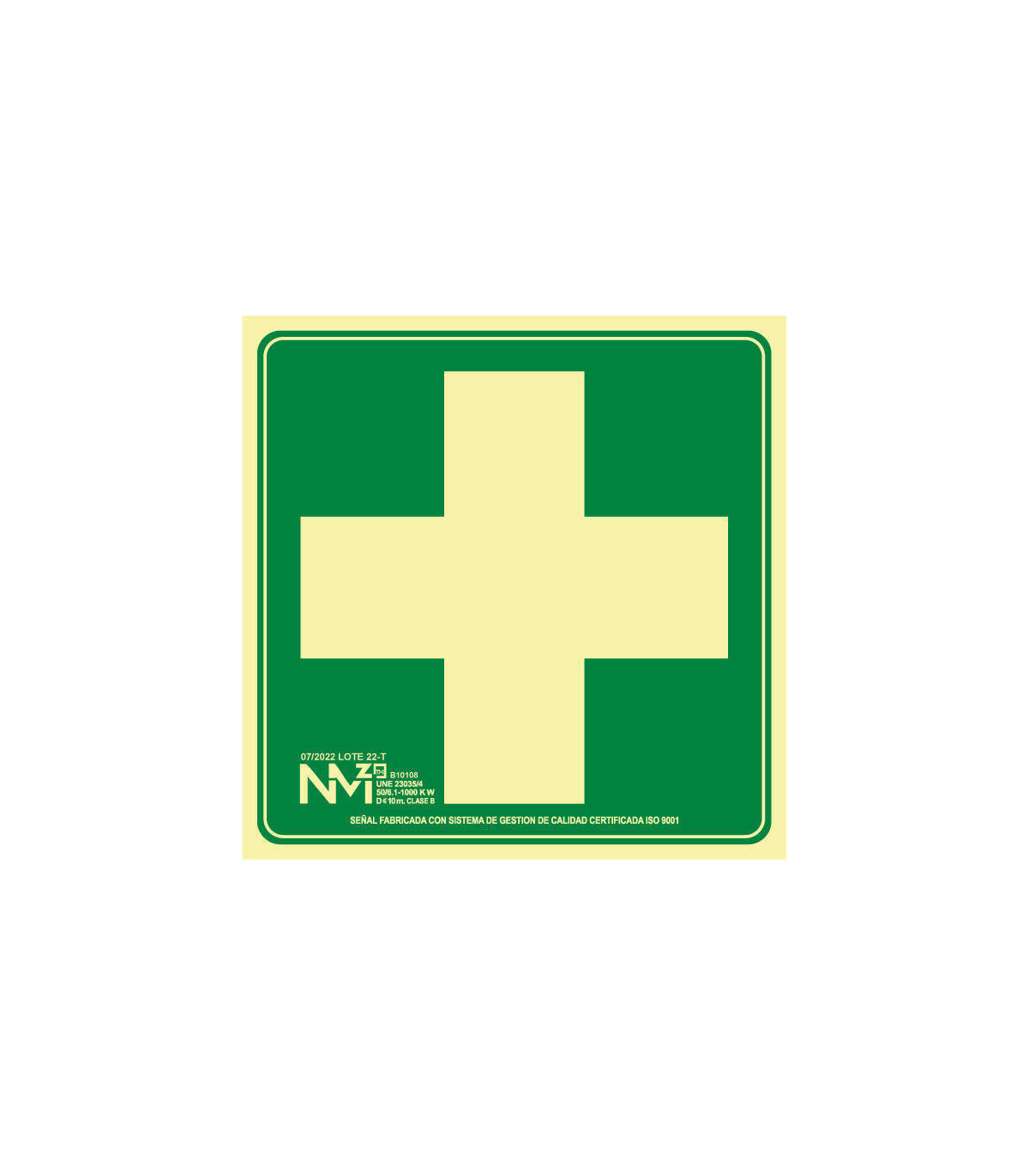

Segnale "Pronto Soccorso"

Segnale "Pronto Soccorso"

IDENTIFICAZIONE DEL PRODOTTO

Secondo norma UNE 23035/4:

• Nome o marchio del produttore
• Data di fabbricazione
• Denominazione (classe A o classe B a seconda dei casi)

Secondo RIPCI 513/2017:

• Numero di lotto

VALORI MINIMI DI LUMINISCENZA DOPO CAMERA SALINA

Tutta la segnaletica di NMZ è sottoposta a diversi test interni ed esterni di risposta luminosa che garantiscono il rispetto dei valori di intensità luminosa previsti dalla norma UNE 23035.

CLASSE A:

CLASSE B:

CARATTERISTICHE

MATERIALI SUPPORTO PVC

Secondo norma UNE 53127:

• PVC bianco 1mm per classe A e PVC trasparente 0,7mm e 0,5mm per classe B
• Alluminio verniciato di bianco con spessore di 0,6mm.
• Stabilità con Tª < 55º.
• Assorbimento d'acqua trascurabile (0,04 ± 0,01)%.
• Non combustibile.
• Assenza di piombo e fosforo apprezzabili (inferiori allo 0,01%)
• Non tossico.

PICTOGRAMMI

Secondo norme:

• UNE EN ISO 7010
• UNE 23033/1

TESTI

• Secondo norma UNE 23033/1

PRODOTTO FOTOLUMINISCENTE

• Composto a base di pigmenti.
• Cicli foto-luminescenti di carica e scarica illimitati

COLORE

Toni secondo norma:

• UNE EN ISO 7010
• UNE 23033/1
• Inchiostro di grande adesione e resistenza.
• Permette una grande flessibilità nel prodotto finale.
• Non auto-infiammabile. Non tossico

SPESSORE FINALE

Classe A

• PVC 1,2 m/m (±10%).
• ALLUMINIO 0,8 m/m (±10%).

Classe B

• PVC 0,8 m/m (±10%).
• ALLUMINIO 0,7 m/m (±10%).

RIFERIMENTO

• Stampato sul segnale

DIMENSIONI

• Secondo norma UNE 23033/1

PERCENTUALI DI COLORE

• Secondo norma UNE 23033-1

DISTANZA MASSIMA DI VISIONE

• Stampato sul segnale.

Per calcolare le dimensioni necessarie di un segnale si applicherà, fino a una distanza massima di 50 m, la formula:

S≥ L2 /2000

“S” rappresenta la superficie del segnale in metri quadrati, e “L” la distanza in metri da cui è possibile percepire il segnale.

MISURE

CLASSE A

• FA10408...............210X210 (PVC Luminiscente 1mm)
• FA1A408..............420X420 (PVC Luminiscente 1mm)
• FA1F408..............630X630 (PVC Luminiscente 1mm)

NORMATIVA

- UNE 23033/1:2019 (Estinzione) - Sicurezza contro incendi. Segnaletica

- UNE 23033/2:2019 (Impianti) - Sicurezza contro incendi. Segnaletica di sicurezza. Parte 2: Segnaletica e identificazione degli impianti di protezione contro incendi.

- UNE 23034/1998 (Evacuazione) - Sicurezza contro incendi. Segnaletica di Sicurezza. Vie di evacuazione.

- UNE 23035-1/2003 - Sicurezza contro incendi. Segnaletica fotoluminescente-

- UNE 23035-4/2003 - I segnali NMZ superano periodicamente test di radioattività che garantiscono l'assenza di emissione dell'elemento di segnalazione in conformità con la norma UNE. 23035-4.

- UNE 53127/2002 - Plastici cellulari. Determinazione delle caratteristiche di combustione di provette in posizione orizzontale sottoposte a una fiamma piccola.

- UNE EN ISO 7010 : 2012 - Simboli grafici. Colori e segnali di sicurezza. Segnali di sicurezza registrati (ISO 7010:2011) (Ratificato da AENOR nel settembre 2012.)

- RD 314/2006 (CTE - Codice Tecnico di Edificazione)

- RIPCI 2017 (Estinzione) - Regolamento di Impianti di Protezione Contro Incendi.

- I segnali NMZ sono fabbricati con sistema di gestione della qualità certificata UNE-EN ISO 9001

STOCCAGGIO, PULIZIA E CONSERVAZIONE

La temperatura di lavoro non deve superare i 45º C. Temperature superiori possono deformare il materiale di supporto.

La temperatura ottimale di stoccaggio sarà compresa tra 15º C e 25º C; e con un'umidità del 10/50%.

Metodi di pulizia; evitare di applicare prodotti abrasivi. Si consiglia di pulirli con acqua e detergenti neutri.

Il codice tecnico di edificazione – Documento base di sicurezza contro incendi richiede che la segnaletica fotoluminescente debba rispettare la norma UNE 23035.

Con l'obiettivo di conservare la funzionalità per cui sono stati concepiti i sistemi di segnalazione, SEKURECO raccomanda di mantenere i segnali liberi da polvere, sporcizia o qualsiasi residuo o oggetto che impedisca la visibilità e l'identificazione degli stessi.

Per la loro pulizia si consiglia di utilizzare soluzioni saponi preferibilmente, evitando l'uso di solventi o prodotti abrasivi che possano deteriorare la superficie del segnale.

I segnali fotoluminescenti devono essere posizionati in modo da ricevere l'energia da una fonte luminosa naturale o artificiale per garantire il loro corretto funzionamento.

Secondo il RD 513/2017 (TAB. III), i sistemi di segnalazione luminosa devono essere sottoposti a un'ispezione/revisione annuale che sarà effettuata da personale specializzato del produttore, di un'azienda di manutenzione, o dal personale utente o titolare dell'impianto.

Una volta trascorso il periodo di vita utile dei segnali che compongono il sistema di segnalazione, sarà effettuata l'ispezione di detti elementi seguendo le indicazioni riportate nel RD 513/2017 e nella UNE 23035-2

INSTALLAZIONE SEGNALE

Consulta il nostro blog per sapere come installare un segnale o cartello: https://www.sekureco.eu/it/blog/76_.html

ALTEZZA DI INSTALLAZIONE raccomandata varia tra i 2 e i 2,50 metri, mantenendo sempre una distanza di separazione di 0,30 metri rispetto al soffitto.

I segnali fotoluminescenti devono essere posizionati in modo da ricevere l'energia da una fonte luminosa naturale o artificiale per garantire il loro corretto funzionamento.

Il FISSAGGIO dell'elemento di segnalazione deve essere effettuato su una superficie solida e libera da sporcizia.

Il segnale può essere fissato mediante ELEMENTI MECCANICI (viti, rivetti, ecc...) o ADESIVI (colla di montaggio, colle, siliconi…) in modo accurato, evitando di sporcare la superficie visibile o la deformazione della stessa.

La segnaletica di EVACUAZIONE deve essere installata in modo tale che da qualsiasi punto suscettibile di occupazione del locale si possa avviare un'evacuazione, pertanto si raccomanda di installare segnali direzionali in tutte quelle rotte, incroci, scale, ecc. che servano come percorso.

La segnaletica su PORTE sarà posizionata sopra il vano della stessa con l'iscrizione appropriata (“USCITA”, “USCITA DI EMERGENZA”, “SENZA USCITA”, …).

La segnaletica di MEZZI DI PROTEZIONE contro incendi, salvataggio e/o soccorso sarà realizzata sugli stessi elementi da segnalare sempre che sia possibile.
