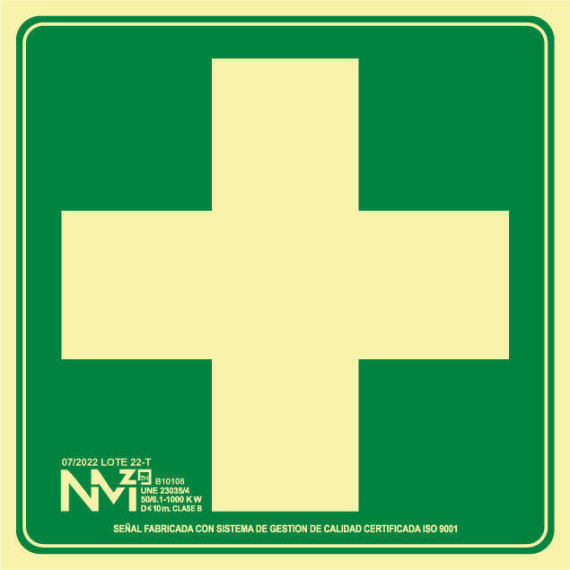

Sinal "Botiquim"

Sinal "Botiquim"

IDENTIFICAÇÃO DO PRODUTO

De acordo com a norma UNE 23035/4:

• Nome ou marca do fabricante
• Data de fabricação
• Denominação (classe A ou classe B conforme aplicável)

De acordo com o RIPCI 513/2017:

• Número do lote

VALORES MÍNIMOS DE LUMINISCÊNCIA APÓS CÂMARA SALINA

Toda a sinalização da NMZ é submetida a diferentes ensaios internos e externos de resposta luminosa que garantem o cumprimento dos valores de intensidade luminosa previstos na norma UNE 23035.

CLASSE A:

CLASSE B:

CARACTERÍSTICAS

MATERIAIS DE SUPORTE PVC

De acordo com a norma UNE 53127:

• PVC branco 1mm para classe A e PVC transparente 0,7mm e 0,5mm para classe B
• Alumínio pintado de branco com 0,6mm de espessura.
• Estabilidade com Tª < 55º.
• Absorção de água desprezível (0,04 ± 0,01)%.
• Não combustível.
• Sem conteúdo apreciável de chumbo e fósforo (inferior a 0,01%)
• Não tóxico.

PICTOGRAMAS

De acordo com as normas:

• UNE EN ISO 7010
• UNE 23033/1

TEXTO

• De acordo com a norma UNE 23033/1

PRODUTO FOTOLUMINISCENTE

• Composto à base de pigmentos.
• Ciclos foto-luminiscentes de carga e descarga ilimitados

COR

Tonais de acordo com a norma:

• UNE EN ISO 7010
• UNE 23033/1
• Tinta de alta aderência e resistência.
• Permite uma grande flexibilidade no produto final.
• Não auto-inflamável. Não tóxico

ESPESSURA FINAL

Classe A

• PVC 1,2 m/m (±10%).
• ALUMÍNIO 0,8 m/m (±10%).

Classe B

• PVC 0,8 m/m (±10%).
• ALUMÍNIO 0,7 m/m (±10%).

REFERÊNCIA

• Impressa na sinalização

DIMENSÕES

• De acordo com a norma UNE 23033/1

PERCENTAGENS DE COR

• De acordo com a norma UNE 23033-1

DISTÂNCIA MÁXIMA DE VISÃO

• Impressa na sinalização.

Para calcular as dimensões necessárias de uma sinalização, aplicará, até uma distância máxima de 50 m, a fórmula:

S≥ L2 /2000

“S” representa a superfície da sinalização em metros quadrados, e “L” a distância em metros a partir da qual se pode perceber a sinalização.

MEDIDAS

CLASSE A

• FA10408...............210X210 (PVC Luminiscente 1mm)
• FA1A408..............420X420 (PVC Luminiscente 1mm)
• FA1F408..............630X630 (PVC Luminiscente 1mm)

NORMATIVA

- UNE 23033/1:2019 (Extinção) - Segurança contra incêndios. Sinalização

- UNE 23033/2:2019 (Instalações) - Segurança contra incêndios. Sinalização de segurança. Parte 2: Sinalização e identificação das instalações de proteção contra incêndios.

- UNE 23034/1998 (Evacuação) - Segurança contra incêndios. Sinalização de Segurança. Vias de evacuação.

- UNE 23035-1/2003 - Segurança contra incêndios. Sinalização fotoluminescente-

- UNE 23035-4/2003 - As sinalizações NMZ superam periodicamente ensaios de radioatividade que garantem a não emissão do elemento de sinalização em conformidade com a norma UNE. 23035-4.

- UNE 53127/2002 - Plásticos celulares. Determinação das características de combustão de amostras em posição horizontal submetidas a uma chama pequena.

- UNE EN ISO 7010 : 2012 - Símbolos gráficos. Cores e sinais de segurança. Sinais de segurança registrados (ISO 7010:2011) (Ratificado pela AENOR em setembro de 2012.)

- RD 314/2006 (CTE - Código Técnico de Edificação)

- RIPCI 2017 (Extinção) - Regulamento de Instalações de Proteção Contra Incêndios.

- As sinalizações NMZ são fabricadas com sistema de gestão de qualidade certificada UNE-EN ISO 9001

ARMAZENAMENTO, LIMPEZA E CONSERVAÇÃO

A temperatura de trabalho não deve ser superior a 45º C. Temperaturas superiores podem deformar o material de suporte.

A temperatura ideal de armazenamento deve estar entre 15º C e 25º C; e com uma umidade de 10/50%.

Métodos de limpeza; evite aplicar produtos abrasivos. Recomenda-se limpá-las com água e detergentes neutros.

O código técnico de edificação – Documento básico de segurança contra incêndios exige que a sinalização fotoluminescente cumpra com a norma UNE 23035.

Com o objetivo de conservar a funcionalidade para a qual foram concebidos os sistemas de sinalização, SEKURECO recomenda manter as sinalizações livres de poeira, sujeira ou qualquer resíduo ou objeto que impeça a visibilidade e identificação das mesmas.

Para sua limpeza, recomenda-se utilizar soluções sabonosas preferencialmente, evitando o uso de solventes ou produtos abrasivos que possam deteriorar a superfície da sinalização.

As sinalizações fotoluminescentes devem ser posicionadas de tal forma que recebam a energia de uma fonte luminosa natural ou artificial para assegurar seu correto funcionamento.

De acordo com o RD 513/2017 (TABELA III), os sistemas de sinalização luminiscente devem ser submetidos a uma inspeção/revisão anual que será realizada por pessoal especializado do fabricante, de uma empresa mantenedora, ou pelo pessoal usuário ou titular da instalação.

Uma vez transcorrido o período de vida útil das sinalizações que compõem o sistema de sinalização, será realizada a inspeção desses elementos seguindo as orientações contidas no RD 513/2017 e na UNE 23035-2

INSTALAÇÃO DA SINALIZAÇÃO

Consulte nosso blog para saber como instalar uma sinalização ou cartaz: https://www.sekureco.eu/pt/blog/76_.html

A ALTURA DE INSTALAÇÃO recomendada oscila entre 2 e 2,50 metros, mantendo sempre uma distância de separação de 0,30 metros em relação ao teto.

As sinalizações fotoluminescentes devem ser posicionadas de forma que recebam a energia de uma fonte luminosa natural ou artificial para assegurar seu correto funcionamento.

A FIXAÇÃO do elemento de sinalização deve ser realizada sobre uma superfície firme e livre de sujeira.

A sinalização pode ser assegurada por ELEMENTOS MECÂNICOS (parafusos, rebites, etc...) ou ADESIVOS (adesivo de montagem, colas, silicones…) de forma cuidadosa, evitando sujar a superfície visível ou a deformação da mesma.

A sinalização de EVACUAÇÃO deve ser instalada de tal modo que, a partir de qualquer ponto suscetível de ocupação do recinto, se possa iniciar uma evacuação, por isso recomenda-se instalar sinais direcionais em todas aquelas rotas, interseções, escadas, etc. que sirvam como percurso.

A sinalização em PORTAS será situada sobre o batente da mesma com o rótulo apropriado (“SAÍDA”, “SAÍDA DE EMERGÊNCIA”, “SEM SAÍDA”, …).

A sinalização de MEIOS DE PROTEÇÃO contra incêndios, salvamento e/ou socorro será realizada sobre os mesmos elementos a sinalizar sempre que possível.
