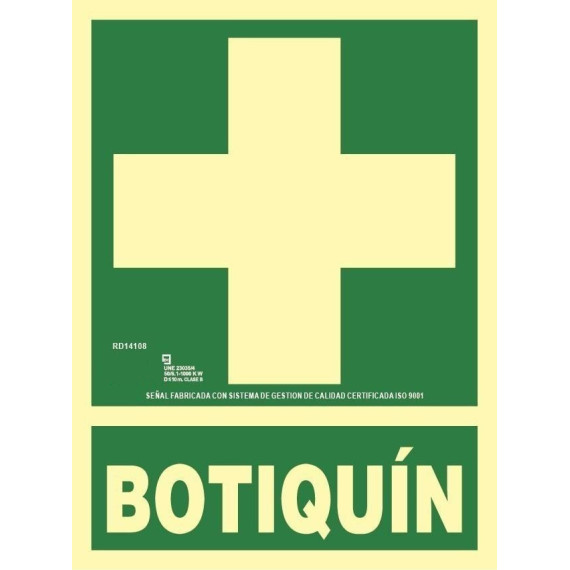

Sinal de kit de primeiros socorros em alumínio classe A com canto perfurado 210 x 300mm SEKURECO

Sinal de kit de primeiros socorros em alumínio classe A SEKURECO com medidas de 224X300 mm. O cartaz é utilizado para sinalizar e identificar a área onde se encontra o kit de primeiros socorros em edifícios e espaços fechados. Recomendado para indústrias.

Elaborada em chapa de PVC Classe A com camada de pigmento fotoluminescente, (após absorver luz, o produto a emite no escuro, portanto não necessita de nenhuma fonte elétrica e o produto pode ser carregado um número indefinido de vezes).

CARACTERÍSTICAS

• PVC Branco 1mm
• Alumínio lacado em branco com 0,6mm de espessura.
• Estabilidade com Ta < 55°
• Absorção de água desprezível (0,04, -0,01)%
• Sem conteúdo apreciável de chumbo ou fósforo (inferior a 0,01%)
• Não tóxico

PARA QUE TIPO DE TRABALHO É APROPRIADO

Devem ser instaladas em áreas diretamente afetadas pela iluminação solar ou dentro de uma zona de influência de luminárias. Um sinal instalado em uma área mal iluminada não funcionará com bons rendimentos.

BENEFÍCIOS

• Tinta de grande aderência e resistência

DADOS TÉCNICOS

• UNE23033/1:2019 (Extinção)
• UNE23033/2:2019 (Instalações)
• UNE 23034/1998 (Evacuação)
• UNE 23035-1/2003
• UNE 23035-4/2003
• UNE 53127/2002
• UNE EN ISO 7010: 2012
• RD314//2006 (CTE)
• RIPCI2017 (Extinção)

IDENTIFICAÇÃO DO PRODUTO

De acordo com a norma UNE 23035/4:

• Nome ou marca do fabricante
• Data de fabricação
• Denominação (classe A ou classe B conforme aplicável)

De acordo com o RIPCI 513:

• Nome ou marca do fabricante

VALORES MÍNIMOS DE LUMINISCÊNCIA APÓS CÂMARA SALINA

Toda a sinalização da NMZ é submetida a diferentes ensaios internos e externos de resposta luminosa que garantem o cumprimento dos valores de intensidade luminosa previstos na norma UNE 23035.

CLASSE A:

CLASSE B:

CARACTERÍSTICAS

MATERIAIS DE SUPORTE PVC

De acordo com a norma UNE 53127:

• PVC branco 1mm para classe A e PVC transparente 0,7mm para classe B.
• Alumínio lacado em branco com 0,6mm de espessura.
• Estabilidade com Tª < 55º.
• Absorção de água desprezível (0,04 ± 0,01)%.
• Auto-extinguível.
• Sem conteúdo apreciável de chumbo e fósforo (inferior a 0,01%)
• Não tóxico.

PICTOGRAMAS

De acordo com as normas:

• UNE EN ISO 7010
• UNE 23033/1

TEXTOS

• De acordo com a norma UNE 23033/1

PRODUTO FOTOLUMINISCENTE

• Composto à base de pigmentos.
• Ciclos foto-luminescentes de carga e descarga ilimitados

COR

Tons segundo norma:

• UNE EN ISO 7010
• UNE 23033/1
• Tinta de grande aderência e resistência.
• Permite uma grande flexibilidade no produto final.
• Não auto-inflamável. Não tóxico.

ESPESSURA FINAL

Classe A

• PVC 1,2 m/m (±10%).
• ALUMÍNIO 0,8 m/m (±10%).

Classe B

• PVC 0,8 mm (±10%).
• ALUMÍNIO 0,7 m/m (±10%).

REFERÊNCIA

• Impressa na sinalização

DIMENSÕES

• De acordo com a norma UNE 23033/1

PORCENTAGENS DE COR

• De acordo com a norma UNE 23033-1

DISTÂNCIA MÁXIMA DE VISÃO

• Impressa na sinal.

Para calcular as dimensões necessárias de um sinal, será aplicada, até uma distância máxima de 50 m, a fórmula:

S≥ L2 /2000

“S” representa a superfície do sinal em metros quadrados, e “L” a distância em metros a partir da qual se pode perceber o sinal.

MEDIDAS (mm)

• 224X300 mm

NORMATIVA

- UNE 23033/1:2019 (Extinção) - Segurança contra incêndios. Sinalização

- UNE 23033/2:2019 (Instalações) - Segurança contra incêndios. Sinalização de segurança. Parte 2: Sinalização e identificação das instalações de proteção contra incêndios.

- UNE 23034/1998 (Evacuação) - Segurança contra incêndios. Sinalização de Segurança. Vias de evacuação.

- UNE 23035-1/2003 - Segurança contra incêndios. Sinalização fotoluminescente -

- UNE 23035-4/2003 - Os sinais NMZ passam periodicamente por ensaios de radioatividade que garantem a não emissão do elemento de sinalização em conformidade com a norma UNE. 23035-4.

- UNE 53127/2002 - Plásticos celulares. Determinação das características de combustão de amostras em posição horizontal submetidas a uma chama pequena.

- UNE EN ISO 7010: 2012 - Símbolos gráficos. Cores e sinais de segurança. Sinais de segurança registados (ISO 7010:2011) (Ratificada pela AENOR em setembro de 2012.)

- RD 314/2006 (CTE - Código Técnico de Edificação)

- RIPCI 2017 (Extinção) - Regulamento de Instalações de Proteção Contra Incêndios.

- Os sinais NMZ são fabricados com um sistema de gestão da qualidade certificado pela UNE-EN ISO 9001.

ARMAZENAMENTO, LIMPEZA E CONSERVAÇÃO

A temperatura de trabalho não deve ser superior a 45º C. Temperaturas superiores podem deformar o material de suporte.

A temperatura óptima de armazenamento estará entre 15º C e 25º C; e com uma humidade de 10/50%.

Métodos de limpeza; evite aplicar produtos abrasivos. Recomenda-se limpá-las com água e detergentes neutros.

O código técnico de edificação – Documento básico de segurança contra incêndios exige que a sinalização fotoluminescente deve cumprir com a norma UNE 23035.

Com o objetivo de conservar a funcionalidade para a qual foram concebidos os sistemas de sinalização, a SEKURECO recomenda manter os sinais livres de poeira, sujeira ou qualquer resíduo ou objeto que impeça a visibilidade e identificação dos mesmos.

Para a sua limpeza, recomenda-se utilizar soluções sabonosas preferencialmente, evitando o uso de solventes ou produtos abrasivos que possam deteriorar a superfície do sinal.

As sinalizações fotoluminescentes devem ser posicionadas de forma a receber a energia de uma fonte luminosa natural ou artificial para garantir seu correto funcionamento.

De acordo com o RD 513/2017 (TABELA III), os sistemas de sinalização luminosa deverão ser submetidos a uma inspeção/revisão anual que será realizada por pessoal especializado do fabricante, de uma empresa de manutenção, ou ainda, pelo pessoal usuário ou titular da instalação.

Uma vez decorrido o período de vida útil dos sinais que compõem o sistema de sinalização, será realizada a inspeção desses elementos seguindo as indicações contidas no RD 513/2017 e na UNE 23035-2.

INSTALAÇÃO SINAL

Consulte o nosso blog para saber como instalar um sinal ou cartaz:https://www.sekureco.eu/pt/blog/76_.html

A ALTURA DE INSTALAÇÃO recomendada varia entre 2 e 2,50 metros, mantendo sempre uma distância de separação de 0,30 metros em relação ao teto.

As sinalizações fotoluminescentes devem ser posicionadas de forma a receber a energia de uma fonte luminosa natural ou artificial para garantir seu correto funcionamento.

A FIXAÇÃO do elemento de sinalização deve ser realizada sobre uma superfície firme e livre de sujeira.

A sinal poderá ser fixada através de ELEMENTOS MECÂNICOS (parafusos, rebites, etc...) ou ADESIVOS (adesivo de montagem, colas, silicones…) de forma cuidadosa, evitando sujar a superfície visível ou a deformação da mesma.

A sinalização de EVACUAÇÃO deve ser instalada de tal forma que, a partir de qualquer ponto suscetível de ocupação do recinto, se possa iniciar uma evacuação. Por isso, recomenda-se instalar sinais direcionais em todas as rotas, interseções, escadas, etc., que sirvam como percurso.

A sinalização nas PORTAS será colocada sobre o lintel da mesma com o rótulo apropriado (“SAÍDA”, “SAÍDA DE EMERGÊNCIA”, “SEM SAÍDA”, …).

A sinalização de MEIOS DE PROTEÇÃO contra incêndios, salvamento e/ou socorro será realizada sobre os mesmos elementos a sinalizar sempre que possível.
