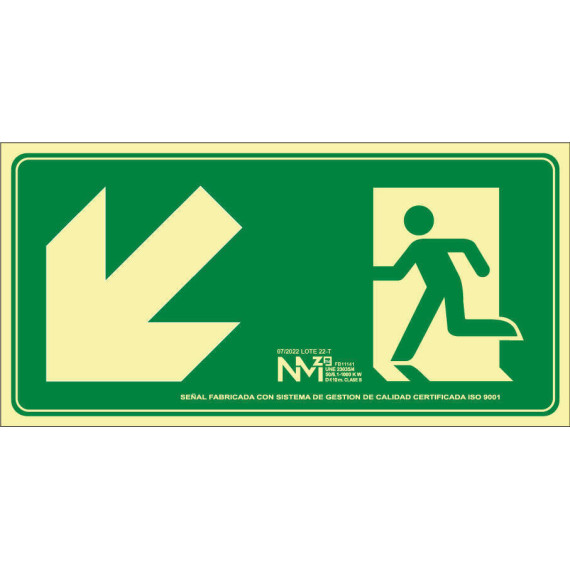

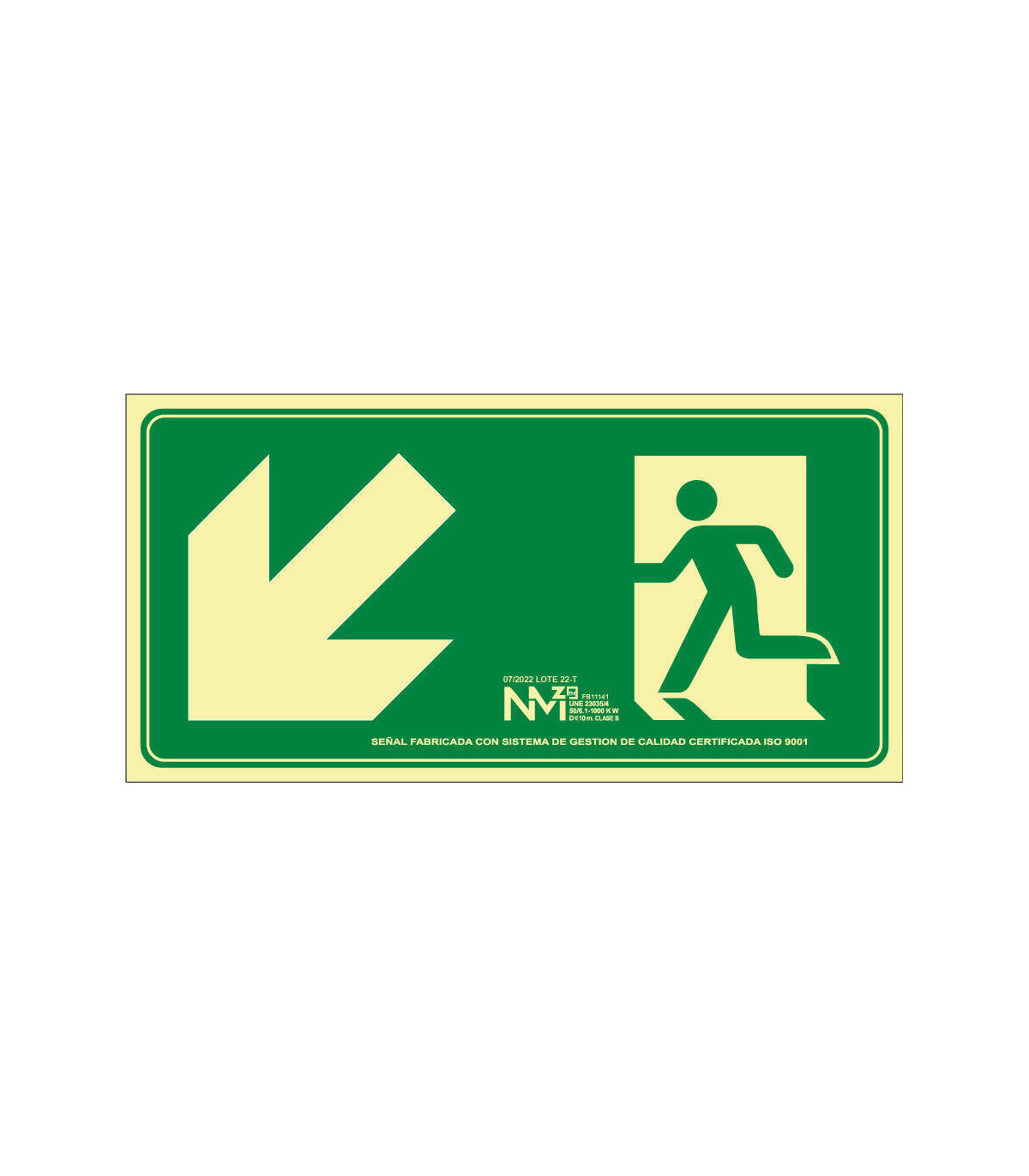

Sinal de emergência Saída Descida Escada Esquerda (apenas pictograma) luminiscente SEKURECO

Sinal de emergência Saída Descida Escada Esquerda (apenas pictograma) luminiscente SEKURECO. É uma sinalização de emergência e evacuação de "Saída Descida Escada Direita" (apenas pictograma), elaborada em chapa de PVC ou alumínio com camada de pigmento fotoluminescente (após absorver luz, o produto a emite na escuridão, portanto não necessita de nenhuma fonte elétrica e o produto pode ser carregado um número indefinido de vezes).

O cartaz é utilizado para indicar o espaço destinado à saída de emergência por escadas em edifícios. Indicado para uso industrial.

IDENTIFICAÇÃO DO PRODUTO

De acordo com a norma UNE 23035/4:

• Nome ou marca do fabricante
• Data de fabricação
• Denominação (classe A ou classe B conforme aplicável)

De acordo com o RIPCI 513:

• Nome ou marca do fabricante

VALORES MÍNIMOS DE LUMINISCÊNCIA APÓS CÂMARA SALINA

CLASSE A:

CLASSE B:

CARACTERÍSTICAS

MATERIAIS DE SUPORTE PVC

De acordo com a norma UNE 53127:

• PVC branco 1mm para classe A e PVC transparente 0,7mm para classe B.
• Alumínio lacado em branco com 0,6mm de espessura.
• Estabilidade com Tª < 55º.
• Absorção de água desprezível (0,04 ± 0,01)%.
• Auto-extinguível.
• Sem conteúdo apreciável de chumbo e fósforo (inferior a 0,01%)
• Não tóxico.

PICTOGRAMAS

De acordo com as normas:

• UNE EN ISO 7010
• UNE 23033/1

TEXTOS

• De acordo com a norma UNE 23033/1

PRODUTO FOTOLUMINESCENTE

• Composto à base de pigmentos.
• Ciclos foto-luminescentes de carga e descarga ilimitados

COR

Tons segundo norma:

• UNE EN ISO 7010
• UNE 23033/1
• Tinta de grande aderência e resistência.
• Permite uma grande flexibilidade no produto final.
• Não auto-inflamável. Não tóxico.

ESPESSURA FINAL

Classe A

• PVC 1,2 m/m (±10%).
• ALUMÍNIO 0,8 m/m (±10%).

Classe B

• PVC 0,8 mm (±10%).
• ALUMÍNIO 0,7 m/m (±10%).

REFERÊNCIA

• Impressa na sinalização

DIMENSÕES

• De acordo com a norma UNE 23033/1

PORCENTAGENS DE COR

• De acordo com a norma UNE 23033-1

DISTÂNCIA MÁXIMA DE VISÃO

• Impressa na sinal.

Para calcular as dimensões necessárias de um sinal, será aplicada, até uma distância máxima de 50 m, a fórmula:

S≥ L2 /2000

“S” representa a superfície do sinal em metros quadrados, e “L” a distância em metros a partir da qual se pode perceber o sinal.

MEDIDAS

CLASSE B (PVC 0,7 mm)

• B11141..............320x160 mm

CLASSE A (PVC 1 mm)

• FA11941 .................... 320x160 mm
• FA18941.................632x316 mm
• FA1K941.................948X474 mm

NORMATIVA

- UNE 23033/1:2019 (Extinção)

- UNE 23033/2:2019 (Instalações)

- UNE 23034/1998 (Evacuação)

- UNE 23035-1/2003

- UNE 23035-4/2003

- UNE 53127/2002

- UNE EN ISO 7010: 2012

- RD 314/2006 (CTE)

- RIPCI 2017 (Extinção)

ARMAZENAMENTO, LIMPEZA E CONSERVAÇÃO

A temperatura de trabalho não deve ser superior a 45º C. Temperaturas superiores podem deformar o material de suporte.

A temperatura óptima de armazenamento estará entre 15º C e 25º C; e com uma humidade de 10/50%.

Métodos de limpeza; evite aplicar produtos abrasivos. Recomenda-se limpá-las com água e detergentes neutros.
