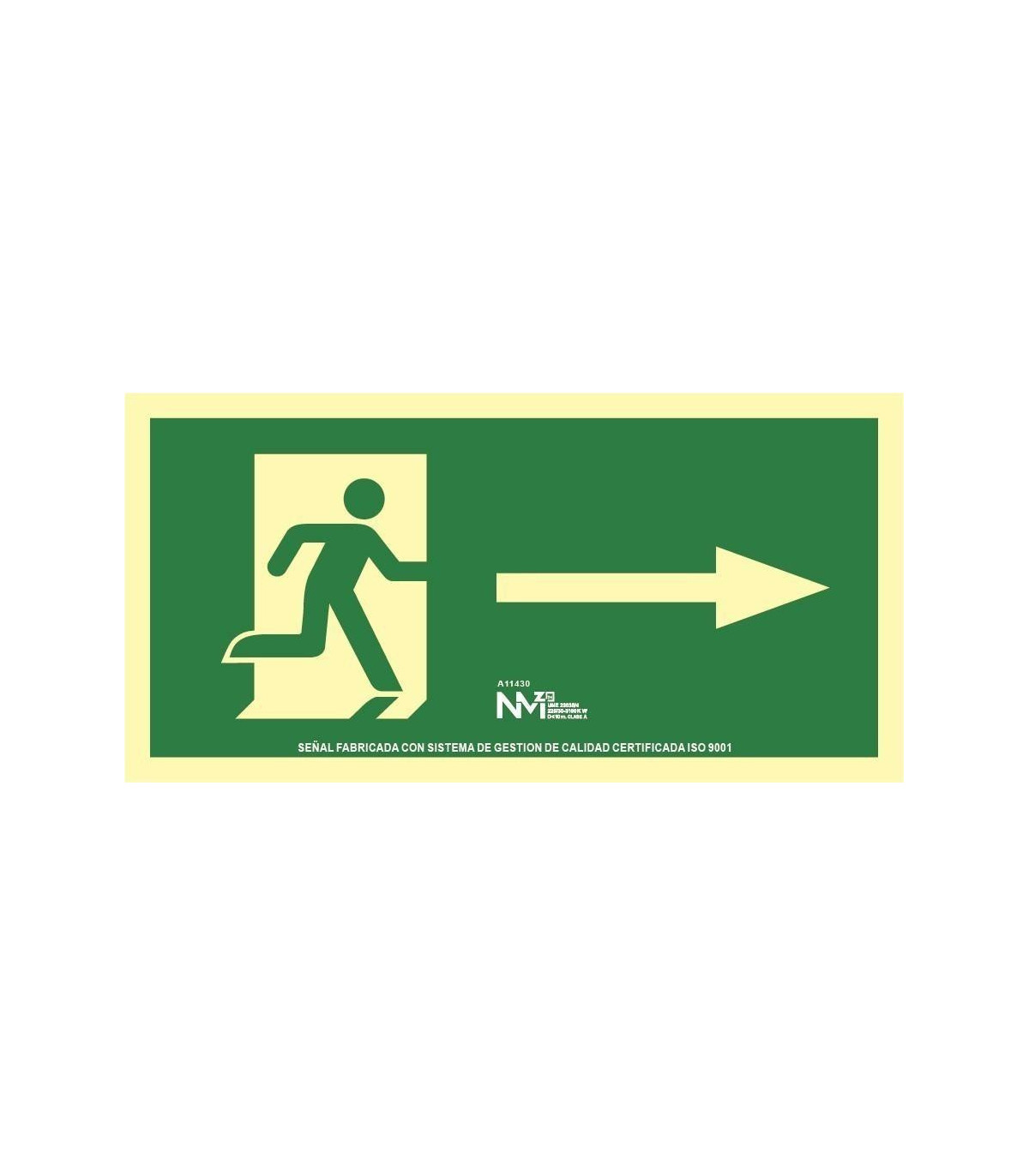

Sinal de evacuação percurso de Saída Flecha Direita luminosa Grande Formato SEKURECO

Sinal de evacuação percurso de Saída Flecha Direita luminiscente Grande Formato SEKURECO. Sinal de percurso de saída com flecha para a direita luminiscente SEKURECO. Sinal de evacuação de pictograma de alta qualidade e fácil instalação. O cartaz é utilizado para indicar a zona de saída de pessoas em edifícios ou locais fechados. Indicadas para uso industrial.

Elaborada sobre chapa de PVC ou alumínio com camada de pigmento fotoluminescente, (depois de absorver luz, o produto a emite na escuridão, por isso não precisa de nenhuma fonte elétrica e o produto pode ser carregado um número indefinido de vezes).

Uma sinal de evacuação com a palavra "SAÍDA" serve para indicar a localização das saídas de emergência em um edifício. Essas sinalizações são essenciais para guiar as pessoas em direção às saídas em caso de uma situação de emergência, como um incêndio, terremoto ou outra situação perigosa.

A sinal de evacuação com a palavra "SAÍDA" geralmente é projetada com letras grandes e claras, e frequentemente é colocada em locais estratégicos, como perto das portas de saída ou em corredores. Isso permite que as pessoas identifiquem rapidamente a direção para onde devem ir para sair do edifício de forma segura.

Além disso, essas sinalizações também podem incluir flechas ou indicadores de direção para indicar a rota exata em direção à saída mais próxima. Isso ajuda as pessoas a tomarem decisões rápidas e eficientes durante uma evacuação, especialmente em situações de pânico ou confusão.

Em resumo, as sinalizações de evacuação com a palavra "SAÍDA" são fundamentais para a segurança das pessoas em caso de uma emergência. Fornecem uma orientação clara e visível sobre a localização das saídas e ajudam as pessoas a evacuarem de forma rápida e segura do edifício.

IDENTIFICAÇÃO DO PRODUTO

Segundo norma UNE 23035/4:

• Nome ou marca do fabricante
• Data de fabricação
• Denominação (classe A ou classe B conforme aplicável)

Segundo RIPCI 513:

• Nome ou marca do fabricante

VALORES MÍNIMOS DE LUMINISCÊNCIA DEPOIS DE CÂMARA SALINA

Toda a sinalização de NMZ é submetida a diferentes ensaios internos e externos de resposta luminosa que garantem o cumprimento dos valores de intensidade luminosa previstos na norma UNE 23035.

CLASSE A:

CLASSE B:

CARACTERÍSTICAS

MATERIAIS SUPORTE PVC

Segundo norma UNE 53127:

• PVC branco 1mm para classe A e PVC transparente 0,7mm para classe B
• Alumínio lacado em branco de 0,6mm de espessura.
• Estabilidade com Tª < 55º.
• Absorção de água desprezível (0,04 ± 0,01)%.
• Auto-extinguível.
• Sem conteúdo de chumbo e fósforo apreciáveis (inferiores a 0,01%)
• Não tóxico.

PICTOGRAMAS

Segundo normas:

• UNE EN ISO 7010
• UNE 23033/1

TEXTOS

• Segundo norma UNE 23033/1

PRODUTO FOTOLUMINISCENTE

• Composto à base de pigmentos.
• Ciclos foto-luminiscentes de carga e descarga ilimitados

COR

Tons segundo norma:

• UNE EN ISO 7010
• UNE 23033/1
• Tinta de grande aderência e resistência.
• Permite uma grande flexibilidade no produto final.
• Não auto-inflamável. Não tóxico

ESPESSURA FINAL

Classe A

• PVC 1,2 m/m (±10%).
• ALUMÍNIO 0,8 m/m (±10%).

Classe B

• PVC 0,8 m/m (±10%).
• ALUMÍNIO 0,7 m/m (±10%).

REFERÊNCIA

• Impressa na sinal

DIMENSÕES

• Segundo norma UNE 23033/1

PORCENTAGENS DE COR

• Segundo norma UNE 23033-1

DISTÂNCIA MÁXIMA DE VISÃO

• Impressa na sinal.

Para calcular as dimensões necessárias de uma sinal, aplicará, até uma distância máxima de 50 m, a fórmula:

S≥ L2 /2000

“S” representa a superfície da sinal em metros quadrados, e “L” a distância em metros a partir da qual se pode perceber a sinal.

MEDIDAS

CLASSE B (PVC 0'7 mm)

• FB1K030..............948X474

CLASSE A (PVC 1 mm)

• FA1K430..............948X474

NORMATIVA

- UNE 23033/1:2019 (Extinção) - Segurança contra incêndios. Sinalização

- UNE 23033/2:2019 (Instalações) - Segurança contra incêndios. Sinalização de segurança. Parte 2: Sinalização e identificação das instalações de proteção contra incêndios.

- UNE 23034/1998 (Evacuação) - Segurança contra incêndios. Sinalização de Segurança. Vias de evacuação.

- UNE 23035-1/2003 - Segurança contra incêndios. Sinalização fotoluminescente-

- UNE 23035-4/2003 - As sinalizações NMZ superam periodicamente ensaios de radioatividade que garantem a não emissão do elemento de sinalização em cumprimento com a norma UNE. 23035-4.

- UNE 53127/2002 - Plásticos celulares. Determinação das características de combustão de amostras em posição horizontal submetidas a uma chama pequena.

- UNE EN ISO 7010 : 2012 - Símbolos gráficos. Cores e sinais de segurança. Sinais de segurança registrados (ISO 7010:2011) (Ratificada por AENOR em setembro de 2012.)

- RD 314/2006 (CTE - Código Técnico de Edificação)

- RIPCI 2017 (Extinção) - Regulamento de Instalações de Proteção Contra Incêndios.

- As sinalizações NMZ são fabricadas com sistema de gestão de qualidade certificada UNE-EN ISO 9001

ARMAZENAMENTO, LIMPEZA E CONSERVAÇÃO

A temperatura de trabalho não deverá ser superior a 45º C. Temperaturas superiores podem deformar o material suporte.

A temperatura ótima de armazenamento estará entre 15º C e 25º C; e com uma umidade de 10/50%.

Métodos de limpeza; evite aplicar produtos abrasivos. Recomenda-se limpá-las com água e detergentes neutros.

O código técnico de edificação – Documento básico de segurança contra incêndios exige que a sinalização fotoluminescente tenha que cumprir com a norma UNE 23035.

Com o objetivo de conservar a funcionalidade para a qual foram concebidos os sistemas de sinalização, SEKURECO recomenda manter as sinalizações livres de poeira, sujeira ou qualquer resto ou objeto que impeça a visibilidade e identificação das mesmas.

Para sua limpeza, recomenda-se empregar soluções sabonas preferencialmente, evitando o uso de solventes ou produtos abrasivos que possam deteriorar a superfície da sinal.

As sinalizações fotoluminescentes deverão ser situadas de tal forma que recebam a energia de uma fonte luminosa natural ou artificial para assegurar seu correto funcionamento.

De acordo com o RD 513/2017 (TABELA III), os sistemas de sinalização luminiscente deverão ser submetidos a uma inspeção/revisão anual que será realizada por pessoal especializado do fabricante, de uma empresa mantenedora, ou bem, pelo pessoal usuário ou titular da instalação.

Uma vez transcorrido o período de vida útil das sinalizações que compõem o sistema de sinalização, será realizada a inspeção desses elementos seguindo as indicações contidas no RD 513/2017 e na UNE 23035-2

INSTALAÇÃO SINAL

Consulte nosso blog para saber como instalar uma sinal ou cartaz: https://www.sekureco.eu/blog/76_consejos-de-instalacion-de-senales-de-seguridad.html

A ALTURA DE INSTALAÇÃO recomendada oscila entre os 2 e 2,50 metros, mantendo sempre uma distância de separação de 0,30 metros em relação ao teto.

As sinalizações fotoluminescentes deverão ser situadas de forma que recebam a energia de uma fonte luminosa natural ou artificial para assegurar seu correto funcionamento.

A FIXAÇÃO do elemento de sinalização deve ser realizada sobre uma superfície firme e livre de sujeira.

A sinal poderá ser assegurada mediante ELEMENTOS MECÂNICOS (parafusos, rebites, etc...) ou ADESIVOS (adesivo de montagem, colas, silicones…) de forma cuidadosa, evitando sujar a superfície visível ou a deformação da mesma.

A sinalização de EVACUAÇÃO deverá ser instalada de tal modo que de qualquer ponto suscetível de ocupação do recinto se possa iniciar uma evacuação, por isso recomenda-se instalar sinais direcionais em todas aquelas rotas, interseções, escadas, etc. que sirvam como percurso.

A sinalização em PORTAS será situada sobre o dintel da mesma com o rótulo apropriado (“SAÍDA”, “SAÍDA DE EMERGÊNCIA”, “SEM SAÍDA”, …).

A sinalização de MEIOS DE PROTEÇÃO contra incêndios, salvamento e/ou socorro será realizada sobre os mesmos elementos a sinalizar sempre que possível.
