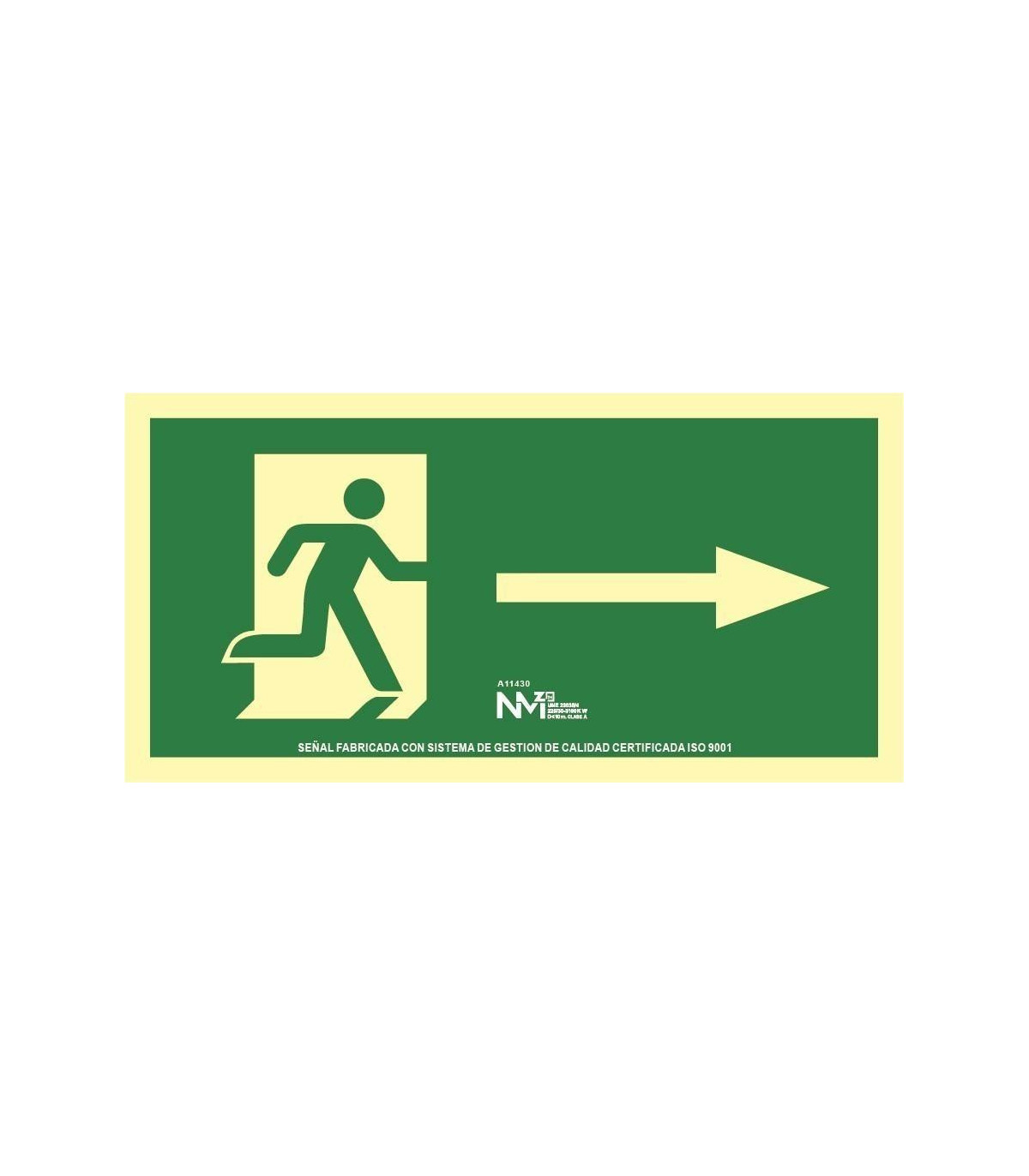

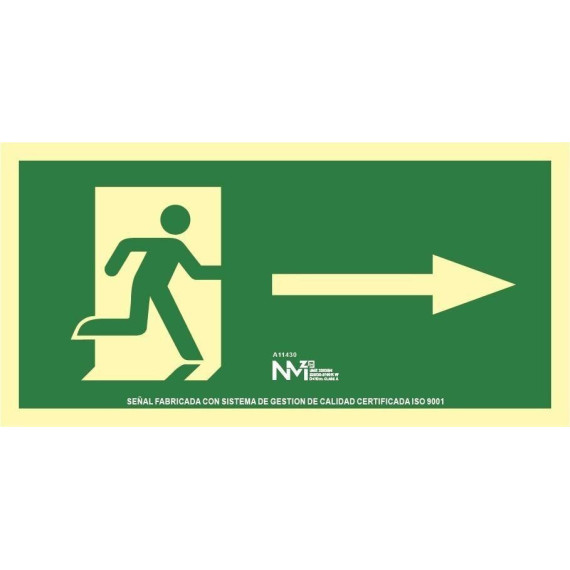

Segnale di evacuazione percorso di uscita Freccia Destra luminosa Grande Formato SEKURECO

Segnale di evacuazione percorso di Uscita Freccia Destra luminiscente Grande Formato SEKURECO. Segnale di percorso di uscita con freccia verso destra luminiscente SEKURECO. Segnale di evacuazione con pittogramma di alta qualità e facile installazione. Il cartello viene utilizzato per indicare la zona di uscita delle persone in edifici o luoghi chiusi. Indicato per uso industriale.

Realizzato su lastra di PVC o alluminio con strato di pigmento fotoluminescente, (dopo aver assorbito luce, il prodotto la emette al buio, quindi non necessita di alcuna fonte elettrica e il prodotto può essere caricato un numero indefinito di volte).

Un segnale di evacuazione con la parola "USCITA" serve per indicare la posizione delle uscite di emergenza in un edificio. Questi segnali sono essenziali per guidare le persone verso le uscite in caso di una situazione di emergenza, come un incendio, un terremoto o un'altra situazione pericolosa.

Il segnale di evacuazione con la parola "USCITA" è generalmente progettato con lettere grandi e chiare, e spesso viene posizionato in luoghi strategici, come vicino alle porte di uscita o in corridoi e passaggi. Questo consente alle persone di identificare rapidamente la direzione verso cui devono dirigersi per uscire dall'edificio in modo sicuro.

Inoltre, questi segnali possono includere frecce o indicatori di direzione per indicare il percorso esatto verso l'uscita più vicina. Questo aiuta le persone a prendere decisioni rapide ed efficienti durante un'evacuazione, specialmente in situazioni di panico o confusione.

In sintesi, i segnali di evacuazione con la parola "USCITA" sono fondamentali per la sicurezza delle persone in caso di emergenza. Forniscono una guida chiara e visibile sulla posizione delle uscite e aiutano le persone a evacuare in modo rapido e sicuro dall'edificio.

IDENTIFICAZIONE DEL PRODOTTO

Secondo norma UNE 23035/4:

• Nome o marchio del produttore
• Data di fabbricazione
• Denominazione (classe A o classe B a seconda dei casi)

Secondo RIPCI 513:

• Nome o marchio del produttore

VALORI MINIMI DI LUMINISCENZA DOPO CAMERA SALINA

Tutta la segnaletica di NMZ è sottoposta a diversi test interni ed esterni di risposta luminosa che garantiscono il rispetto dei valori di intensità luminosa previsti dalla norma UNE 23035.

CLASSE A:

CLASSE B:

CARATTERISTICHE

MATERIALI SUPPORTO PVC

Secondo norma UNE 53127:

• PVC bianco 1mm per classe A e PVC trasparente 0,7mm per classe B
• Alluminio verniciato in bianco di 0,6mm di spessore.
• Stabilità con Tª < 55º.
• Assorbimento d'acqua trascurabile (0,04 ± 0,01)%.
• Auto-estinguibile.
• Senza contenuto di piombo e fosforo apprezzabili (inferiori allo 0,01%)
• Non tossico.

PICTOGRAMMI

Secondo norme:

• UNE EN ISO 7010
• UNE 23033/1

TESTI

• Secondo norma UNE 23033/1

PRODOTTO FOTOLUMINISCENTE

• Composto a base di pigmenti.
• Cicli foto-luminescenti di carica e scarica illimitati

COLORE

Toni secondo norma:

• UNE EN ISO 7010
• UNE 23033/1
• Inchiostro di grande aderenza e resistenza.
• Permette una grande flessibilità nel prodotto finale.
• Non auto-infiammabile. Non tossico

SPESSORE FINALE

Classe A

• PVC 1,2 m/m (±10%).
• ALLUMINIO 0,8 m/m (±10%).

Classe B

• PVC 0,8 m/m (±10%).
• ALLUMINIO 0,7 m/m (±10%).

RIFERIMENTO

• Stampato sul segnale

DIMENSIONI

• Secondo norma UNE 23033/1

PERCENTUALI DI COLORE

• Secondo norma UNE 23033-1

DISTANZA MASSIMA DI VISIONE

• Stampato sul segnale.

Per calcolare le dimensioni necessarie di un segnale si applicherà, fino a una distanza massima di 50 m, la formula:

S≥ L2 /2000

“S” rappresenta la superficie del segnale in metri quadrati, e “L” la distanza in metri da cui si può percepire il segnale.

MISURE

CLASSE B (PVC 0'7 mm)

• FB1K030..............948X474

CLASSE A (PVC 1 mm)

• FA1K430..............948X474

NORMATIVA

- UNE 23033/1:2019 (Estinzione) - Sicurezza contro gli incendi. Segnaletica

- UNE 23033/2:2019 (Impianti) - Sicurezza contro gli incendi. Segnaletica di sicurezza. Parte 2: Segnaletica e identificazione degli impianti di protezione contro gli incendi.

- UNE 23034/1998 (Evacuazione) - Sicurezza contro gli incendi. Segnaletica di Sicurezza. Vie di evacuazione.

- UNE 23035-1/2003 - Sicurezza contro gli incendi. Segnaletica fotoluminescente-

- UNE 23035-4/2003 - I segnali NMZ superano periodicamente test di radioattività che garantiscono la non emissione dell'elemento di segnalazione in conformità con la norma UNE. 23035-4.

- UNE 53127/2002 - Plastici cellulari. Determinazione delle caratteristiche di combustione di provette in posizione orizzontale sottoposte a una fiamma piccola.

- UNE EN ISO 7010 : 2012 - Simboli grafici. Colori e segnali di sicurezza. Segnali di sicurezza registrati (ISO 7010:2011) (Ratificato da AENOR a settembre 2012.)

- RD 314/2006 (CTE - Codice Tecnico di Edificazione)

- RIPCI 2017 (Estinzione) - Regolamento di Impianti di Protezione Contro Incendi.

- I segnali NMZ sono realizzati con sistema di gestione della qualità certificata UNE-EN ISO 9001

STOCCAGGIO, PULIZIA E CONSERVAZIONE

La temperatura di lavoro non deve superare i 45º C. Temperature superiori possono deformare il materiale di supporto.

La temperatura ottimale di stoccaggio sarà compresa tra 15º C e 25º C; e con un'umidità del 10/50%.

Metodi di pulizia; evitare di applicare prodotti abrasivi. Si consiglia di pulirli con acqua e detergenti neutri.

Il codice tecnico di edilizia – Documento base di sicurezza contro gli incendi richiede che la segnaletica fotoluminescente debba rispettare la norma UNE 23035.

Con l'obiettivo di conservare la funzionalità per cui sono stati concepiti i sistemi di segnalazione, SEKURECO raccomanda di mantenere i segnali liberi da polvere, sporcizia o qualsiasi resto o oggetto che impedisca la visibilità e identificazione degli stessi.

Per la loro pulizia si consiglia di utilizzare soluzioni saponi preferibilmente, evitando l'uso di solventi o prodotti abrasivi che possano deteriorare la superficie del segnale.

I segnali fotoluminescenti devono essere posizionati in modo tale da ricevere l'energia di una fonte luminosa naturale o artificiale per garantire il loro corretto funzionamento.

Secondo il RD 513/2017 (TAB. III), i sistemi di segnalazione luminosa devono essere sottoposti a un'ispezione/revisione annuale che sarà effettuata da personale specializzato del produttore, di un'azienda di manutenzione, o dal personale utente o titolare dell'impianto.

Una volta trascorso il periodo di vita utile dei segnali che compongono il sistema di segnalazione, sarà effettuata l'ispezione di detti elementi seguendo le indicazioni riportate nel RD 513/2017 e nella UNE 23035-2

INSTALLAZIONE SEGNALE

Consulta il nostro blog per sapere come installare un segnale o cartello: https://www.sekureco.eu/blog/76_consejos-de-instalacion-de-senales-de-seguridad.html

L'ALTEZZA DI INSTALLAZIONE raccomandata oscilla tra i 2 e i 2,50 metri, mantenendo sempre una distanza di separazione di 0,30 metri rispetto al soffitto.

I segnali fotoluminescenti devono essere posizionati in modo da ricevere l'energia di una fonte luminosa naturale o artificiale per garantire il loro corretto funzionamento.

Il FISSAGGIO dell'elemento di segnalazione deve essere effettuato su una superficie solida e libera da sporcizia.

Il segnale può essere fissato mediante ELEMENTI MECCANICI (viti, rivetti, ecc...) o ADESIVI (colla di montaggio, colle, siliconi…) in modo accurato, evitando di sporcare la superficie visibile o la deformazione della stessa.

La segnaletica di EVACUAZIONE deve essere installata in modo tale che da qualsiasi punto suscettibile di occupazione del locale si possa iniziare un'evacuazione, pertanto si raccomanda di installare segnali direzionali in tutte quelle rotte, incroci, scale, ecc. che servano come percorso.

La segnaletica sulle PORTE sarà posizionata sopra il davanzale della stessa con il cartello appropriato (“USCITA”, “USCITA DI EMERGENZA”, “SENZA USCITA”, …).

La segnaletica dei MEZZI DI PROTEZIONE contro gli incendi, salvataggio e/o soccorso sarà effettuata sugli stessi elementi da segnalare sempre che sia possibile.
