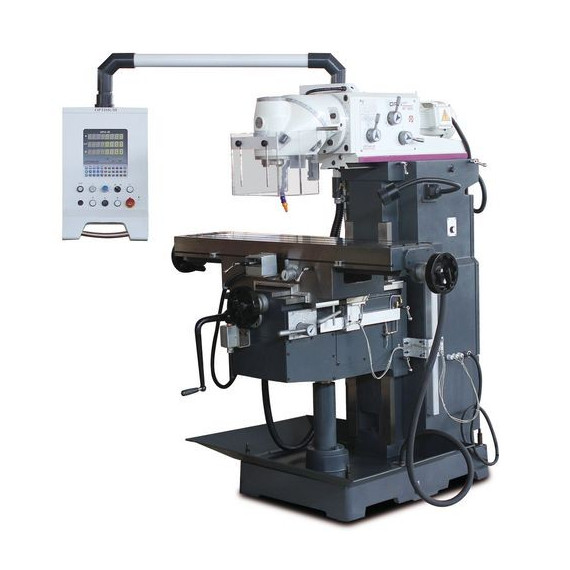

Universalfraesmaschine für Werkstätten MT 130 S OPTIMUM

Universalmühle für Werkstätten MT 130 S OPTIMUM. Die Universalmühle MT 130 S von OPTIMUM bietet eine vielseitige Palette von Anwendungen mit einem robusten Design aus Meehanite-Gusseisen. Ihr sanfter Betrieb und die einstellbaren Führungen garantieren Präzision. Mit regulierbarem Vorschub, massiver Tischplatte und Benutzerschutz ist sie ideal für Werkstätten.

MERKMALE

• Vielseitige Anwendungsmöglichkeiten
• Robustes Maschinen-Design
• Schwere und solide Konstruktion aus hochwertigem Meehanite-Gusseisen
• Sanfter Betrieb dank geschliffener Zahnräder, die in einem Ölbad laufen.
• Alle Führungen sind gehärtet und können mit Keilstreifen eingestellt werden.
• Stabile Flachführungen in den Achsen Y und Z
• Zentrale Schmierung
• Große, entkoppelte Handräder mit Skala
• LED-Maschinenlampe
• Kühlvorrichtung
• Einfache Bedienung der Schaltelemente
• Tischvorschub in den Achsen X, Y und Z
• Regulierbares Vorschubsystem in festen Schritten mittels Servomotor
• Massiver und großzügig dimensionierter Quer-Tisch mit präziser Oberflächenbearbeitung, verstellbaren Keilleisten und einstellbaren Endanschlägen

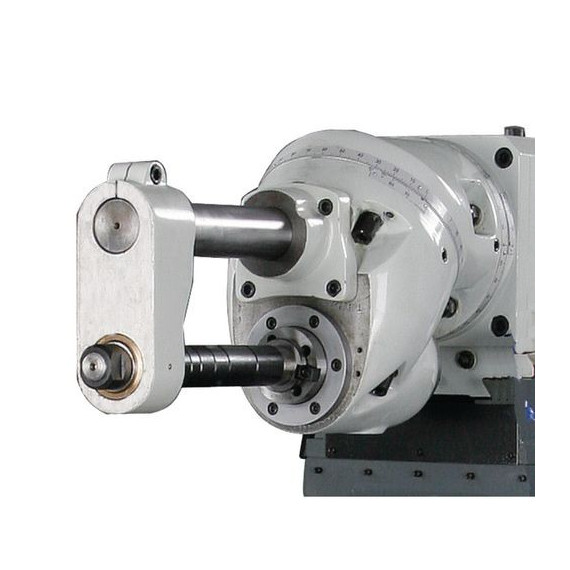

• Vertikale und horizontale Fräsposition
• Höhenverstellbarer Schutzschirm mit Mikroschalter zur Vermeidung von Spänen und Werkstückprojektionen, für maximalen Benutzerschutz.

TECHNISCHE SPEZIFIKATIONEN

Abmessungen und Gewichte

• Ungefähre Länge: 1760 Millimeter
• Ungefähre Breite/Tiefe: 1550 Millimeter
• Ungefähre Höhe: 1700 Millimeter
• Ungefähres Gewicht: 1450 Kilogramm

Bohr-/Fräskopf

• Neigungsbereich des Fräsbohrkopfes 90°
• Drehbereich des Fräskopfes 360°

Bohr-/Fräsausgang

• Maximale Größe des Fräskopfes 100 Millimeter
• Maximale Größe der Spindel-Fräse 20 Millimeter

Elektrische Daten

• Motorleistung 3 kW
• Gesamt-Nennwert 6 kW
• Versorgungsspannung 400 Volt
• Netzfrequenz 50 Hz

Schnellbewegungsgeschwindigkeit

• Achse X 1335 mm/min
• Achse Y 1335 mm/min
• Achse Z 1000 mm/min

Vorschubgeschwindigkeit

• Achse X 30 – 830 mm/min
• Achse Y 30 – 830 mm/min
• Achse Z 23 – 625 mm/min

Horizontale Frästisch

• Länge des Tisches 1270 Millimeter
• Breite des Tisches 300 Millimeter
• Minimale Spindelspiel - Frästisch 100 Millimeter
• Maximales Spiel zwischen Spindel und Frästisch 500 Millimeter
• Größe der T-Nut 14 Millimeter
• Anzahl der T-Nuten 3
• Abstand der T-Nuten 80 Millimeter
• Maximale Tragfähigkeit 200 Kilogramm

Achsen

• Manuelle Achse X 720 Millimeter
• Manuelle Achse Y 300 Millimeter
• Manuelle Achse Z 400 Millimeter
• Automatische Achse X 650 Millimeter
• Automatische Achse Y 220 Millimeter
• Automatische Achse Z 320 Millimeter

Vertikale Spindel

• Erreichbar von bis 150 – 550 Millimeter
• Spindelaufnahme ISO 40 DIN 2080
• Drehzahlbereich 45 – 1660 min¯¹
• Anzahl der Gänge 11 Stufen
• VPE 1

KOMPONENTEN/VERPACKUNG

Einheit: Stk.

Verpackungseinheit: 1

• Kegelstift mit Gegenlager für horizontales Fräsen Ø 27 mm
• Fräse Ø 27 mm
• Betriebswerkzeug

AUSRÜSTUNG

Digitale Positionsanzeige DPA 31 Plus

FÜR WELCHE ART VON ARBEIT IST ES GEEIGNET

Die Universalmühle für Werkstätten MT 130 S OPTIMUM ist geeignet für:

• Maschinenbau
• Werkzeugbau
• Prototypenbau
• Industrielle Wartung
• Handwerk und Kleinproduktion
• Bildungssektor

VIDEOS

ZERTIFIZIERUNG

Die Norm ISO 40 und DIN 2080 bezieht sich auf ein Maßsystem für Spannkonen, insbesondere den ISO 40-Kegel, der häufig in Werkzeugmaschinen zur Befestigung von Werkzeugen verwendet wird.
