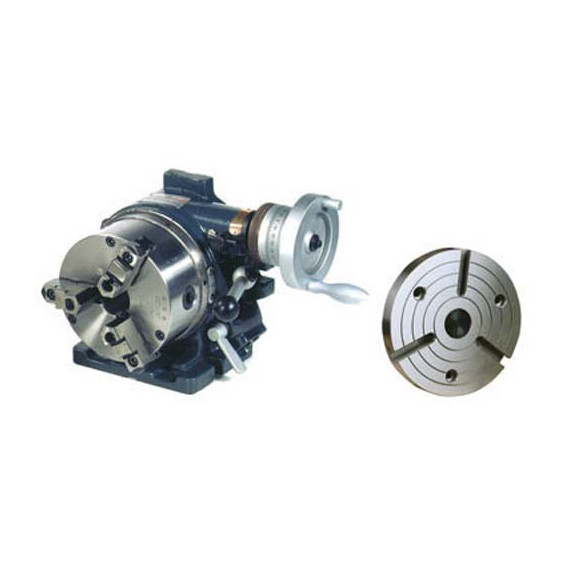

Horizontale-vertikale Indexierplatte mit 3 Backen für OPTIMUM Fräsmaschinen

Teilungsplatte mit 3 Spannfuttern RTU 165 für OPTIMUM-Fräsmaschinen. Die Teilungsplatte mit 3 Spannfuttern RTU 165 für OPTIMUM-Fräsmaschinen verfügt über Präzisionslager und Stabilität unter Stress. Sie bietet 24 Neigungspositionen, einen Durchmesser von 165 mm und horizontale sowie vertikale Halterung. Ideal für die Bearbeitung, Präzisionsfertigung, Automobilindustrie, Luftfahrt und Ingenieurwesen, umfasst Indexierplatten und ermöglicht eine effiziente Produktion von Teilen. Ihr robustes Design gewährleistet eine optimale Leistung in verschiedenen Anwendungen.

MERKMALE

• Präzisionskegelrollenlager
• Stabilität auch unter hohem Stress
• 24 Positionen (Neigung von 15°)
• Großes Spindelloch zum Halten längerer Werkstücke
• Drei-Krallen-Beschichtung
• Direkte Teile durch Platten für eine höhere Geschwindigkeit bei der Massenproduktion von Teilen
• Inklusive Spannplatte mit 3 Nuten.

RTU 165

• 24 Teilungen mit direkter Teilungsplatte und Winkelteilen mit 360-Grad-Winkelskala - ohne Nut, Montage der Drei-Krallen-Beschichtung, mit optionalen indirekten Teilungen von Teilungsplatten in einer möglichen großen Anzahl
• Winkelteile mit 360°-Skala mit Kurbel und Nonius

TECHNISCHE SPEZIFIKATIONEN

Durchmesser der Spannfläche 165 Millimeter

Geschlossene Höhe 221 Millimeter

Maximale Höhe 130 Millimeter

Durchgang 36 Millimeter

Teilung der direkten Indexierplatten 24

Teilung der indirekten Indexierplatten 2, 3, 4, 6, 8, 12

Indexiergenauigkeit des direkten Indexierers 45 "

Halteoptionen Horizontal und vertikal

VPE 1

Abmessungen und Gewichte

Ungefähre Länge 235 Millimeter

Ungefähre Breite/Tiefe 250 Millimeter

Ungefähres Gewicht 48 Kilogramm

KOMPONENTEN/VERPACKUNG

Einheit: St.

Verpackungseinheit: 1

• 3-Krallen-Spannfutter (montiert)
• Spannplatte von 203 mm mit 3 Nuten
• Hauptindexierplatte (Teilung 24x, montiert)
• 6 Indexierplatten
• Griffe für das Handrad

FÜR WELCHE ART VON ARBEIT IST ES GEEIGNET

Die Teilungsplatte mit 3 Spannfuttern RTU 165 für OPTIMUM-Fräsmaschinen ist geeignet für:

• Bearbeitung
• Präzisionsfertigung
• Automobilindustrie
• Luftfahrt
• Ingenieurwesen
