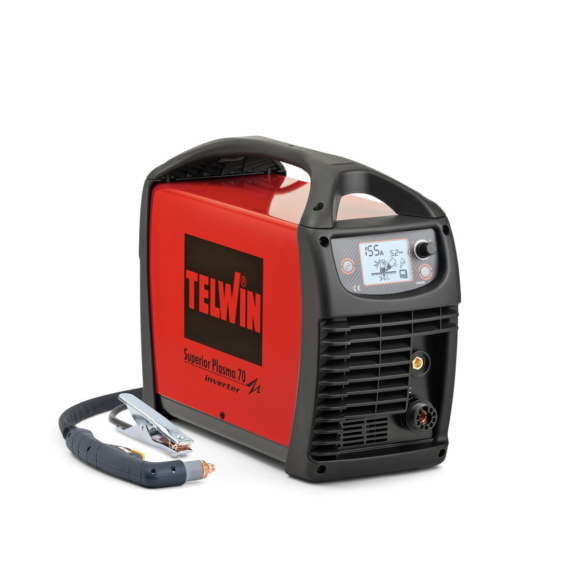

Plasma-Obercut-Inverter 70 TELWIN

Plasma-Oberflächeninverter 70 TELWIN. Plasma-Schneidsysteme mit Druckluft und Hochfrequenzzündung HF (Modell 90 HF) des Pilotlichtbogens. Sie ermöglichen ein schnelles und verzerrungsfreies Schneiden aller leitenden Materialien wie Stahl, Edelstahl, verzinktem Stahl, Aluminium, Kupfer, Messing usw. AUSGESTATTET MIT SCHNEIDPISTOLE.

MERKMALE

• Plasma-Schneidsystem mit 70A Druckluft, mit Kontaktzündung des Pilotlichtbogens. Integrierte Schnittstelle für automatisierte Schneidsysteme. 3-phasige Stromversorgung von 230/400V. Mit PV-Pistole.
• Max. Schnitt 30 mm. Erweiterte Funktionen: Gitter schneiden, 4T schneiden und Schneiden aller leitenden Materialien.
• Möglichkeit der Schnittstelle mit automatisierten Schneidsystemen. Spezifischer Anschluss zur Konfiguration der verschiedenen Steuersignale des Schneidprozesses. Kompatibel mit Fernsteuerung.
• Hohe Stabilität des Schneidstroms.

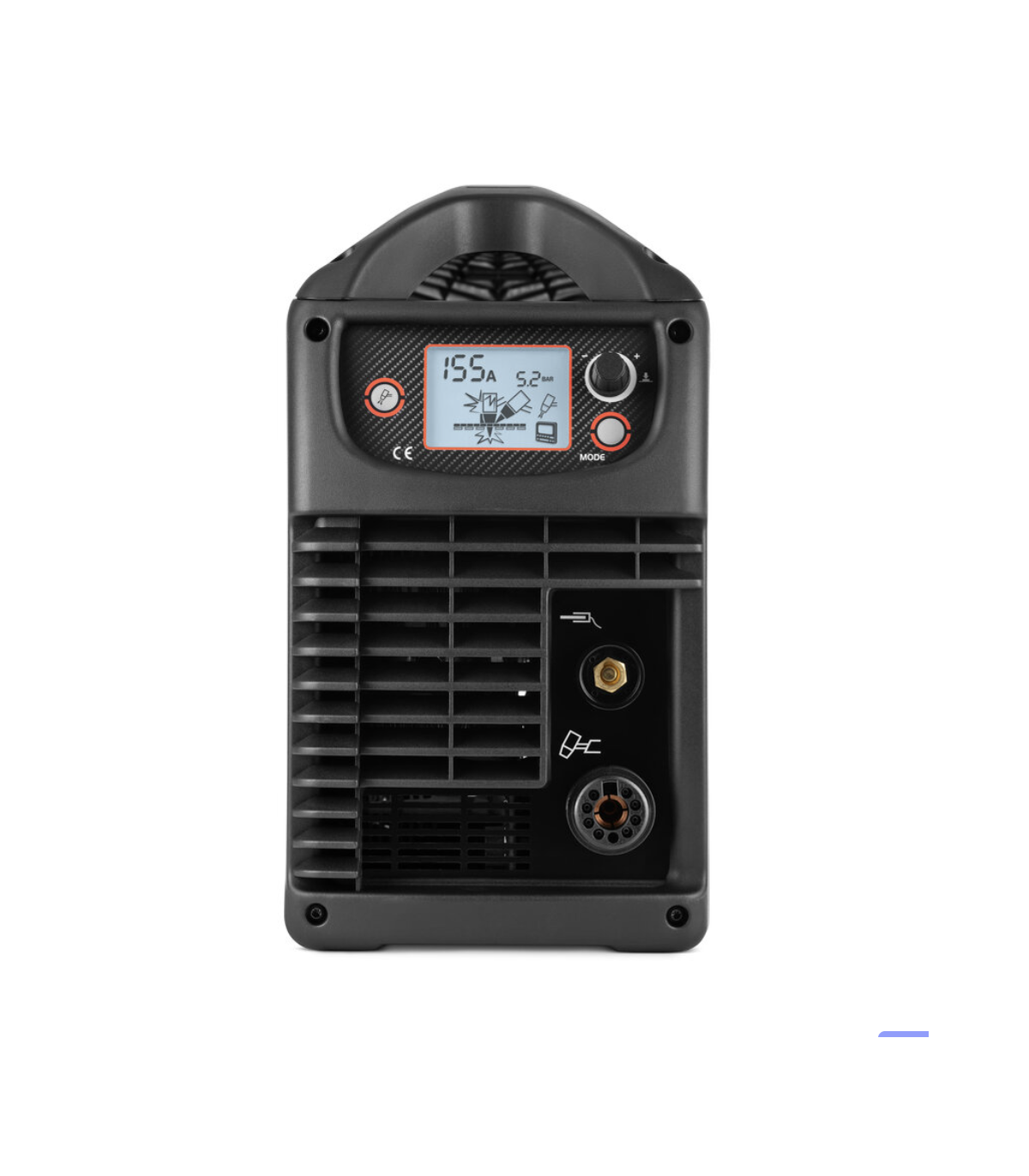

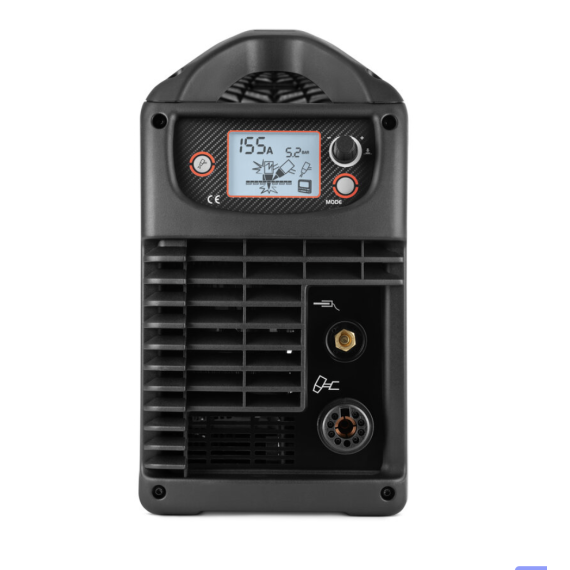

• LCD-Display für einfache Ablesung und Regelung.
• Thermostatische Schutzvorrichtung, Spannungsanstieg und -abfall, Stromanstieg, Schaltkreis in der Pistole, Phasenfehler, Luftmangel.

TECHNISCHE DATEN

CODE 816170

NETZFREQUENZ 50 / 60 Hz

MAXIMALSTROM 50 @ 35% / 70 @ 30% A

MAXIMALER AUFGENOMMENER STROM 16 / 13 A

WIRKUNGSGRAD 90 %

MAXIMALE SCHNITTDICKE 20 / 30 mm

Druckluftdruck 4 - 5 bar

ABMESSUNGEN 47 x 19 x 35,5 cm

DREIPHASENNETZSPANNUNG 230 / 400 V

EINSTELLBEREICH 20 - 50 / 20 - 70 A

MAXIMALSPANNUNG IM LEERLAUF 310 / 325 V

MAXIMAL AUFGENOMMENE LEISTUNG 5,5 / 8,5 kW

LEISTUNGSFAKTOR 0,9

DURCHFLUSS DRUCKLUFT 200 l/min

SCHUTZGRAD IP23

GEWICHT 15,8 kg

NORMEN

DREIPHASENNETZSPANNUNG 230 / 400 V

CE: Das Produkt entspricht den Normen und Vorschriften der Eurasischen Wirtschaftsunion (EAWU)

EAC: Das Produkt erfüllt die Sicherheits-, Gesundheits- und Umweltanforderungen der Europäischen Union (EU)

Der Plasma-Oberflächeninverter 70 TELWIN ist geeignet für:

• Schneiden von leitenden Materialien wie Stahl, Edelstahl, Aluminium, Kupfer und Messing.
• Metallurgie
• Bau
• Industrielle Wartung
• Herstellung von Metallkonstruktionen
