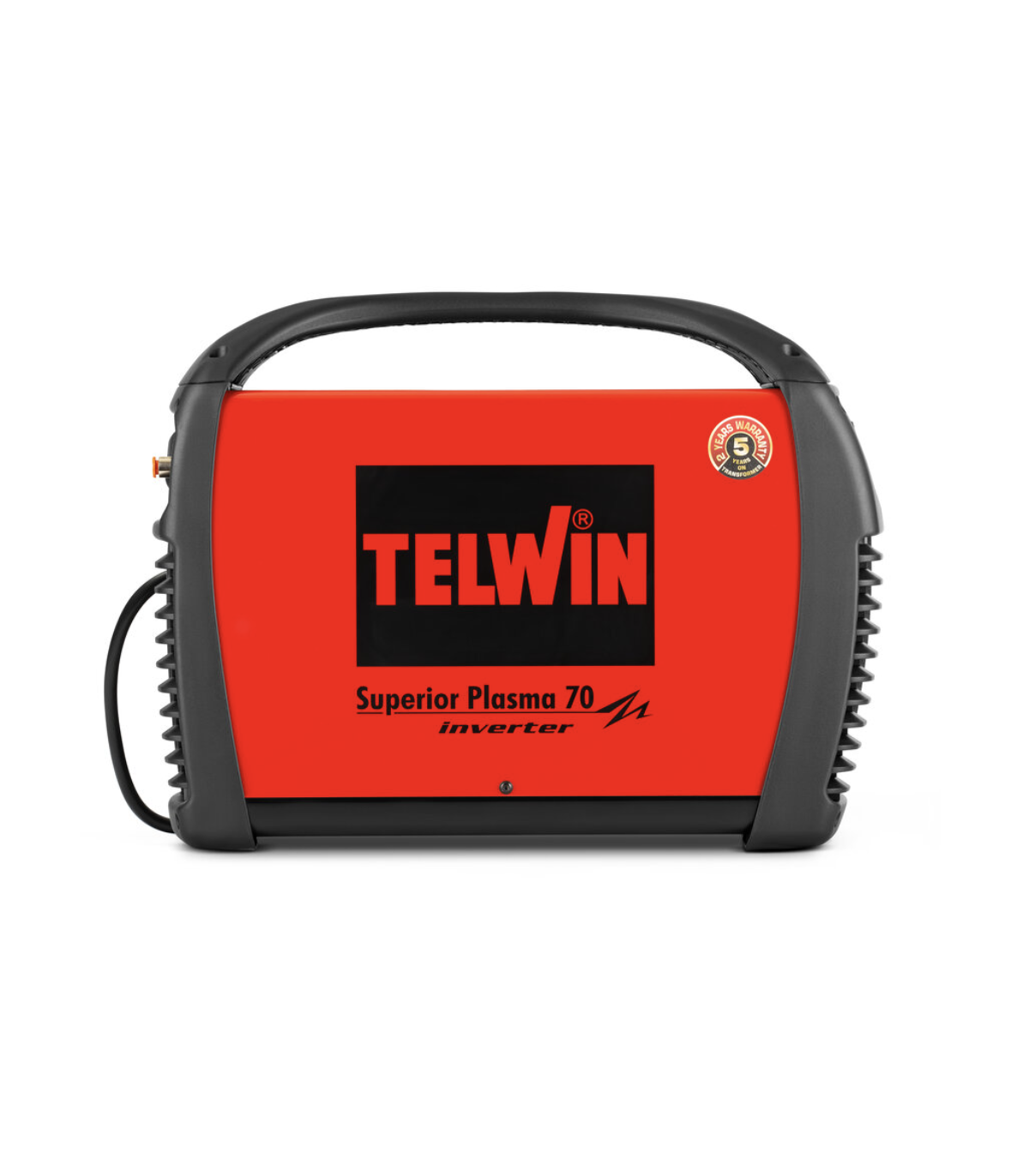

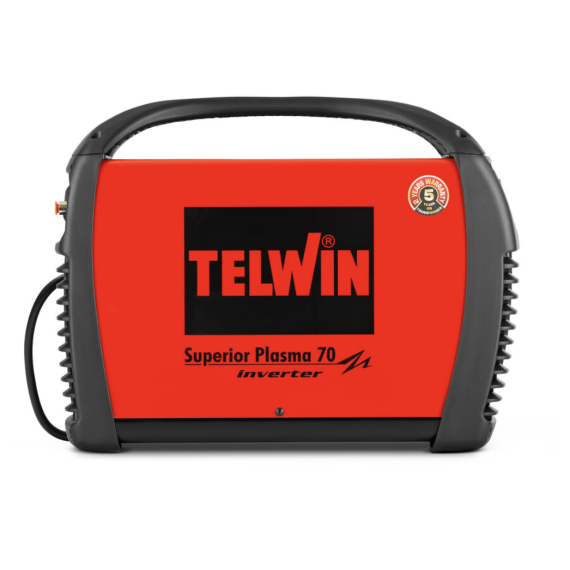

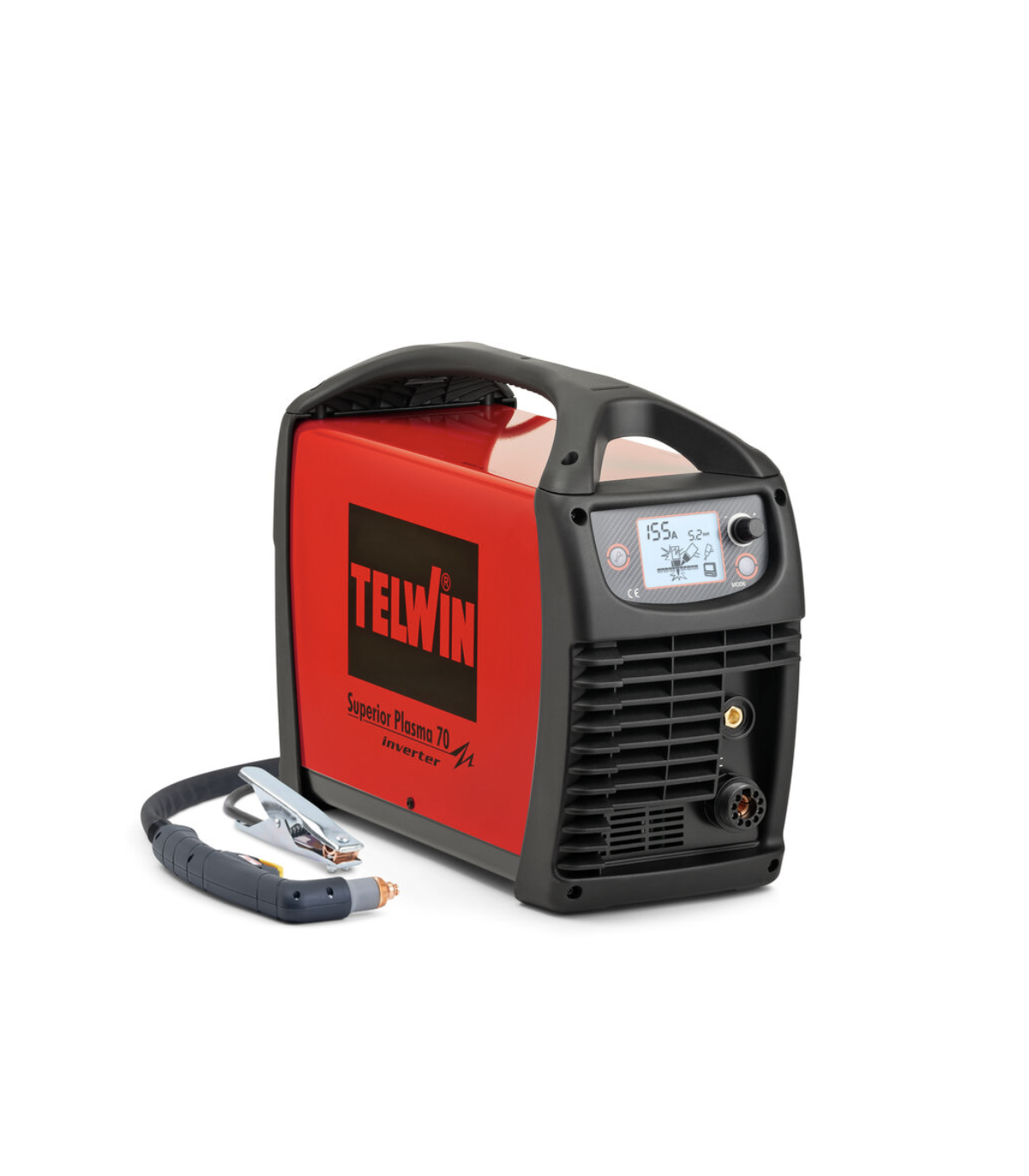

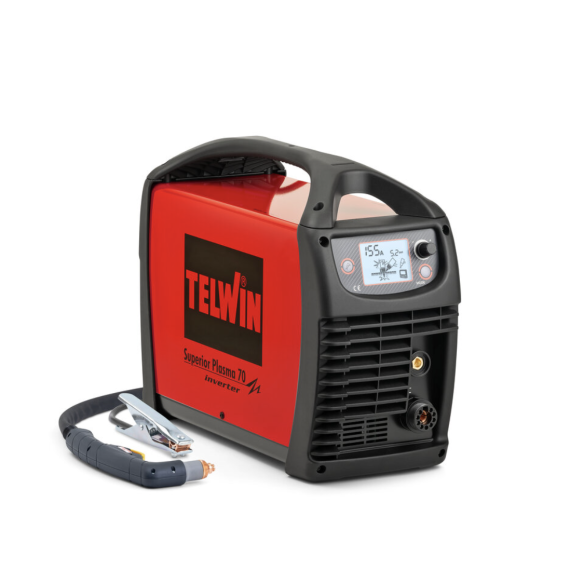

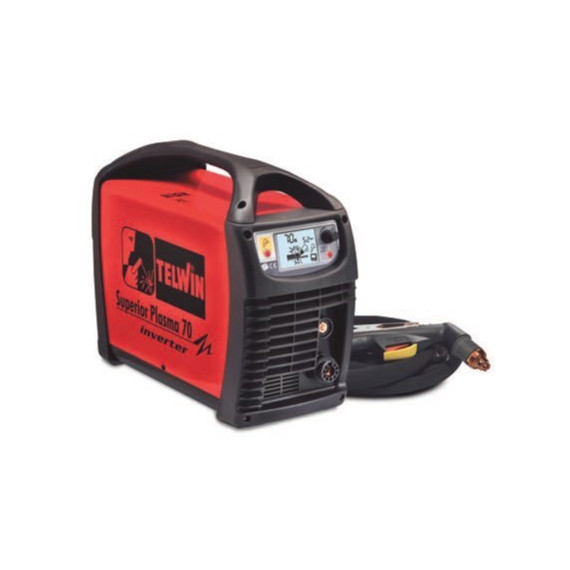

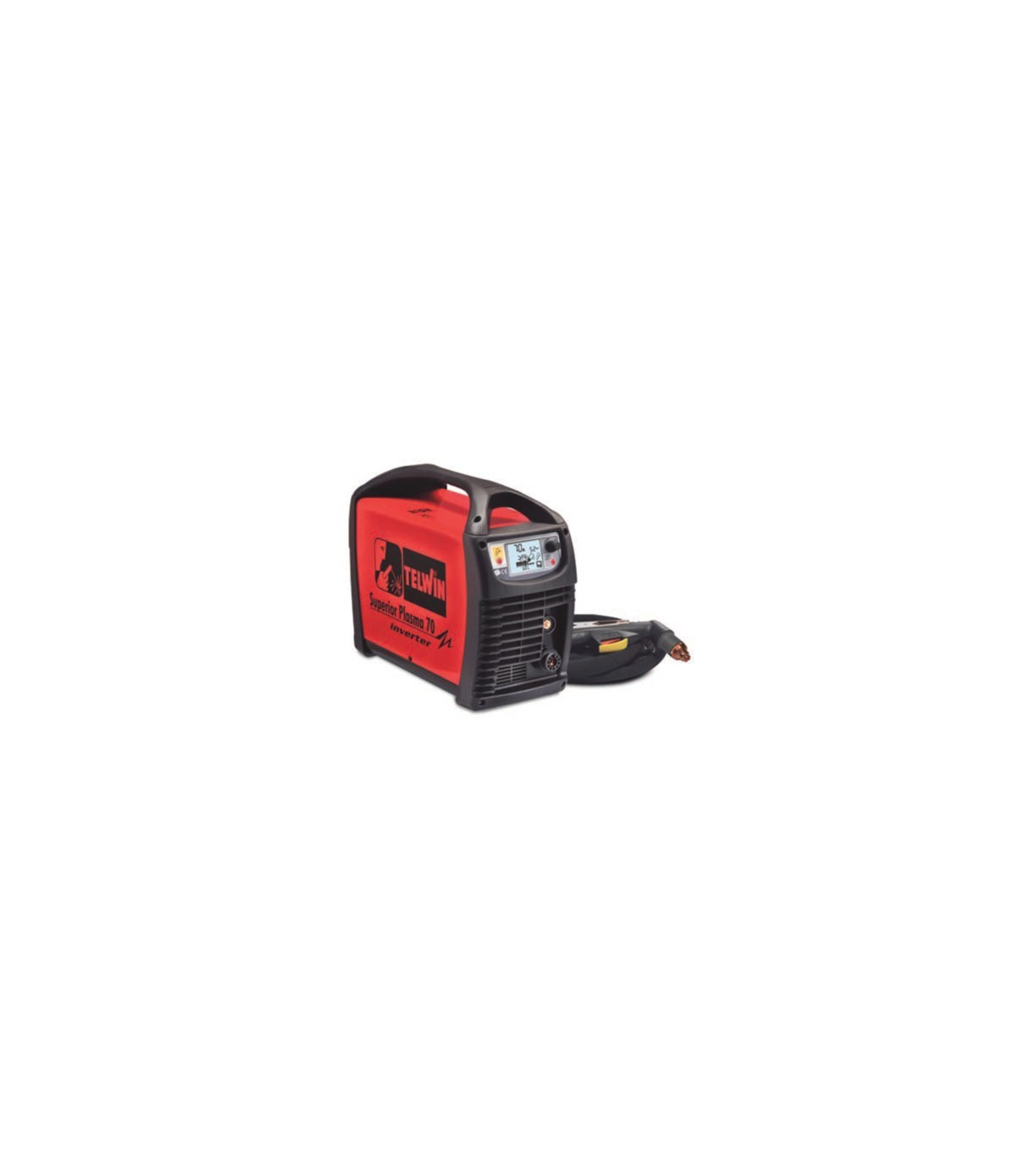

Inversor de corte superior por plasma 70 TELWIN

Inversor de corte superior por plasma 70 TELWIN. Sistemas inversores de corte por plasma com ar comprimido, com ignição de alta frequência HF (modelo 90 HF) do arco piloto. Permitem cortar rapidamente e sem deformações todos os materiais condutores como aço, aço inoxidável, aço galvanizado, alumínio, cobre, latão, etc. EQUIPADOS COM TOCHA.

CARACTERÍSTICAS

• Sistema inversor de corte a plasma por ar comprimido de 70A, com ignição por contato do arco piloto. Interface de conexão integrada com sistemas de corte automatizados. Alimentação 3ph de 230/400V. Com tocha PV.
• Corte máx. 30 mm. Funções avançadas: corte em grelha, corte 4T e corte de todos os materiais condutores.
• Possibilidade de interface com sistemas de corte automatizados. Conector específico para a configuração dos diferentes sinais de controle do processo de corte. Compatível com controle remoto.
• Elevada estabilidade da corrente de corte.

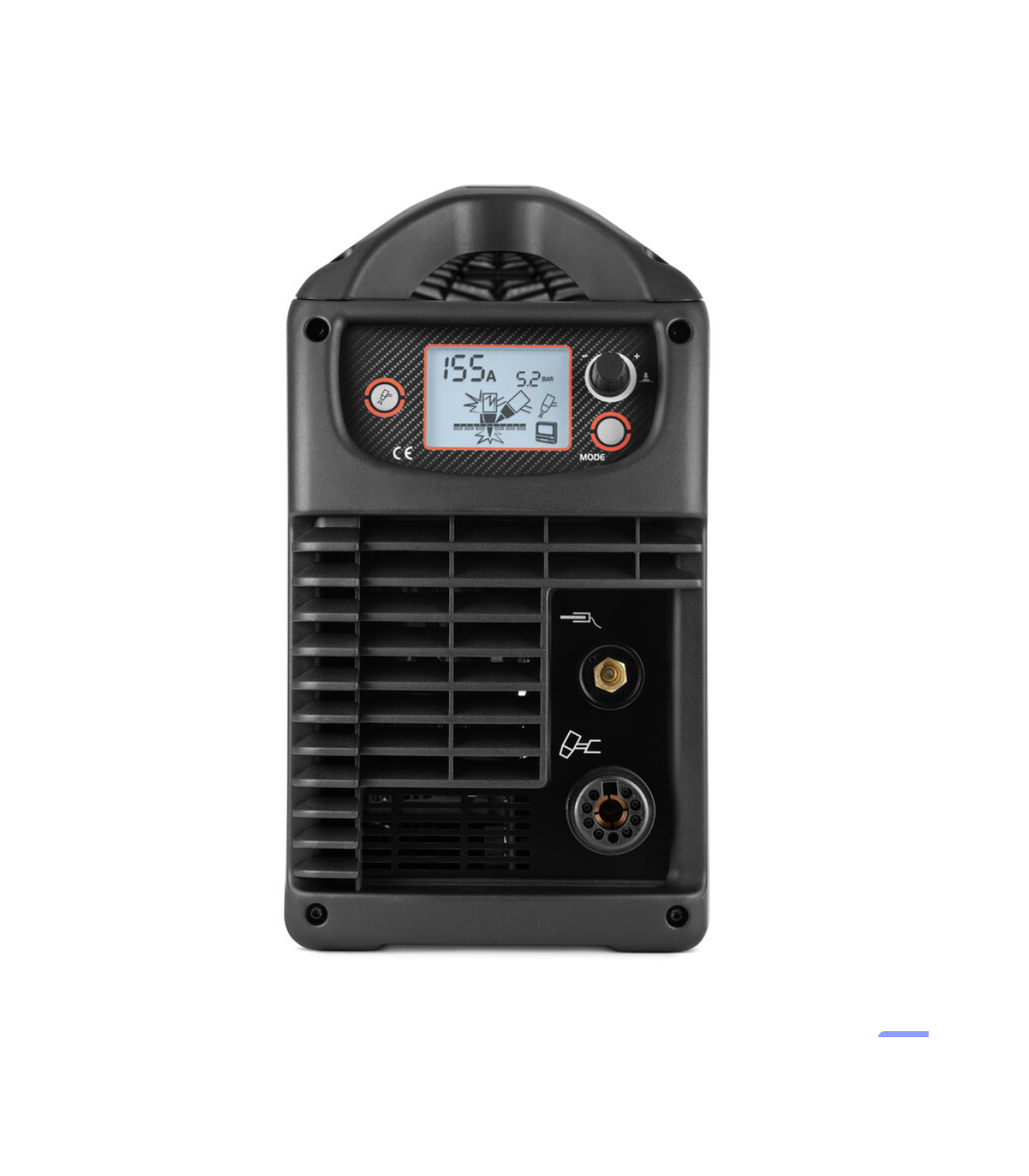

• Display lcd de leitura e regulação simples.
• Proteção termostática, subida e descida de tensão, subida de corrente, circuito na tocha, falta de fase, falta de ar.

DADOS TÉCNICOS

CÓDIGO 816170

FREQUÊNCIA DE REDE 50 / 60 Hz

CORRENTE MÁX 50 @ 35% / 70 @ 30% A

MÁXIMA CORRENTE ABSORVIDA 16 / 13 A

RENDIMENTO 90 %

ESPESSURA DE CORTE MÁX 20 / 30 mm

PRESSÃO AR COMPRIMIDO 4 - 5 bar

DIMENSÕES 47 x 19 x 35,5 cm

TENSÃO DE REDE TRIFÁSICA 230 / 400 V

CAMPO DE REGULAÇÃO 20 - 50 / 20 - 70 A

TENSÃO MÁX EM VAZIO 310 / 325 V

POTÊNCIA ABSORVIDA MÁX 5,5 / 8,5 kW

FATOR DE POTÊNCIA 0,9

DEBITO AR COMPRIMIDO 200 l/min

GRAU DE PROTEÇÃO IP23

PESO 15,8 kg

NORMATIVAS

TENSÃO DE REDE TRIFÁSICA 230 / 400 V

CE: O produto cumpre com as normas e regulamentos da União Econômica Euroasiática (EAEU)

EAC: O produto cumpre com os requisitos de segurança, saúde e proteção do meio ambiente da União Europeia (UE)

PARA QUE TIPO DE TRABALHO É APROPRIADO

O Inversor de corte superior por plasma 70 TELWIN é adequado para:

• Corte de materiais condutores como aço, aço inoxidável, alumínio, cobre e latão.
• Metalurgia
• Construção
• Manutenção industrial
• Fabricação de estruturas metálicas
