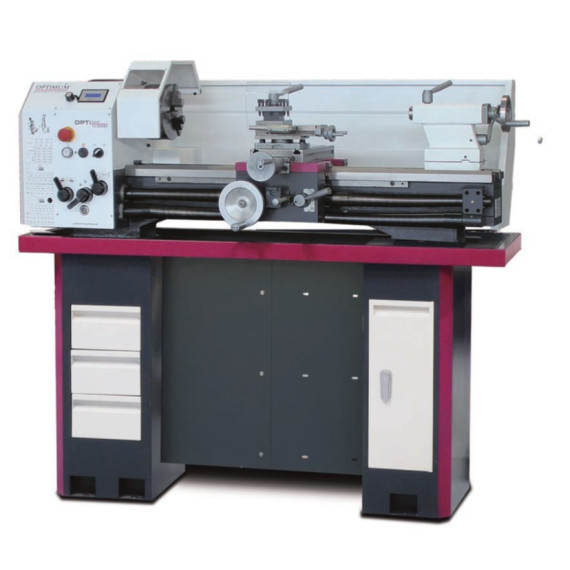

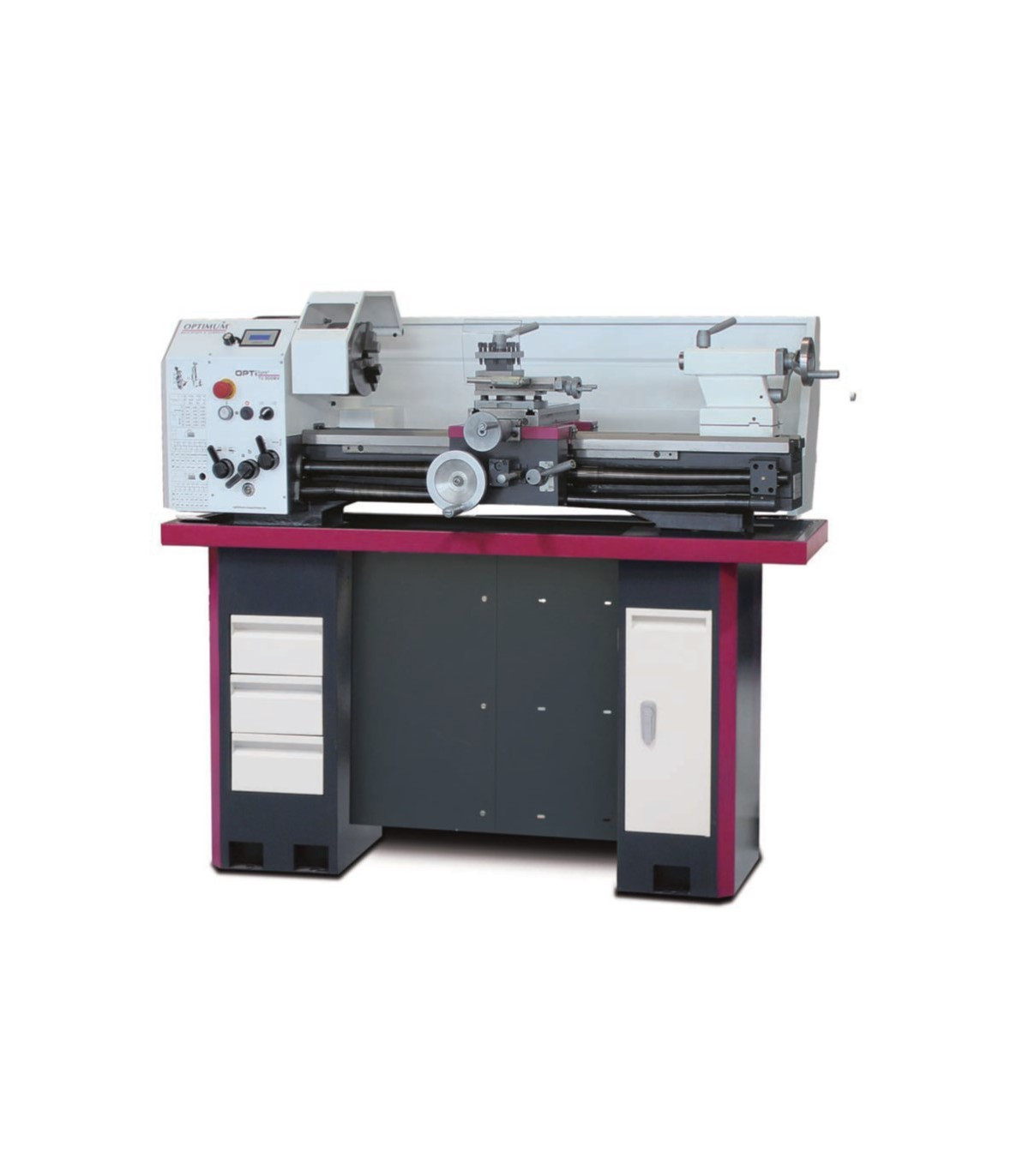

Hochleistungs-Drehmaschine TU 3008 OPTIMUM

Hochleistungs-Drehmaschine TU 3008 OPTIMUM. Die Tischdrehmaschine TU 3008 OPTIMUM bietet eine präzise Bearbeitung mit einer Rundlaufgenauigkeit von über 0,009 mm. Ihr Graugussbett und das sanfte Vorschaltgetriebe garantieren eine außergewöhnliche Leistung. Sie umfasst einen vierfachen Werkzeughalter und eine werkzeuglose Schnellverstellung. Darüber hinaus verfügt sie über eine rechts/links drehbare Spindel, einen verstellbaren Gegenpunkt und einen leisen Frequenzumrichter mit digitalem Display. Mit ihrem robusten Design und fortschrittlichen Funktionen ist sie ideal für anspruchsvolle und produktive Arbeiten von der ersten Nutzung an.

MERKMALE

• Präzise Bearbeitung

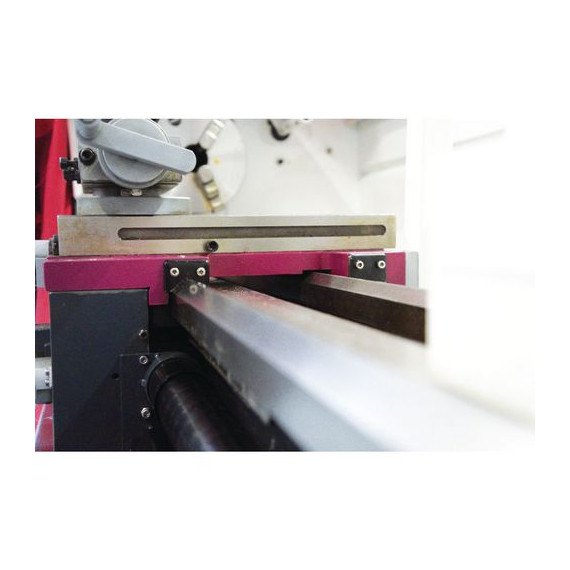

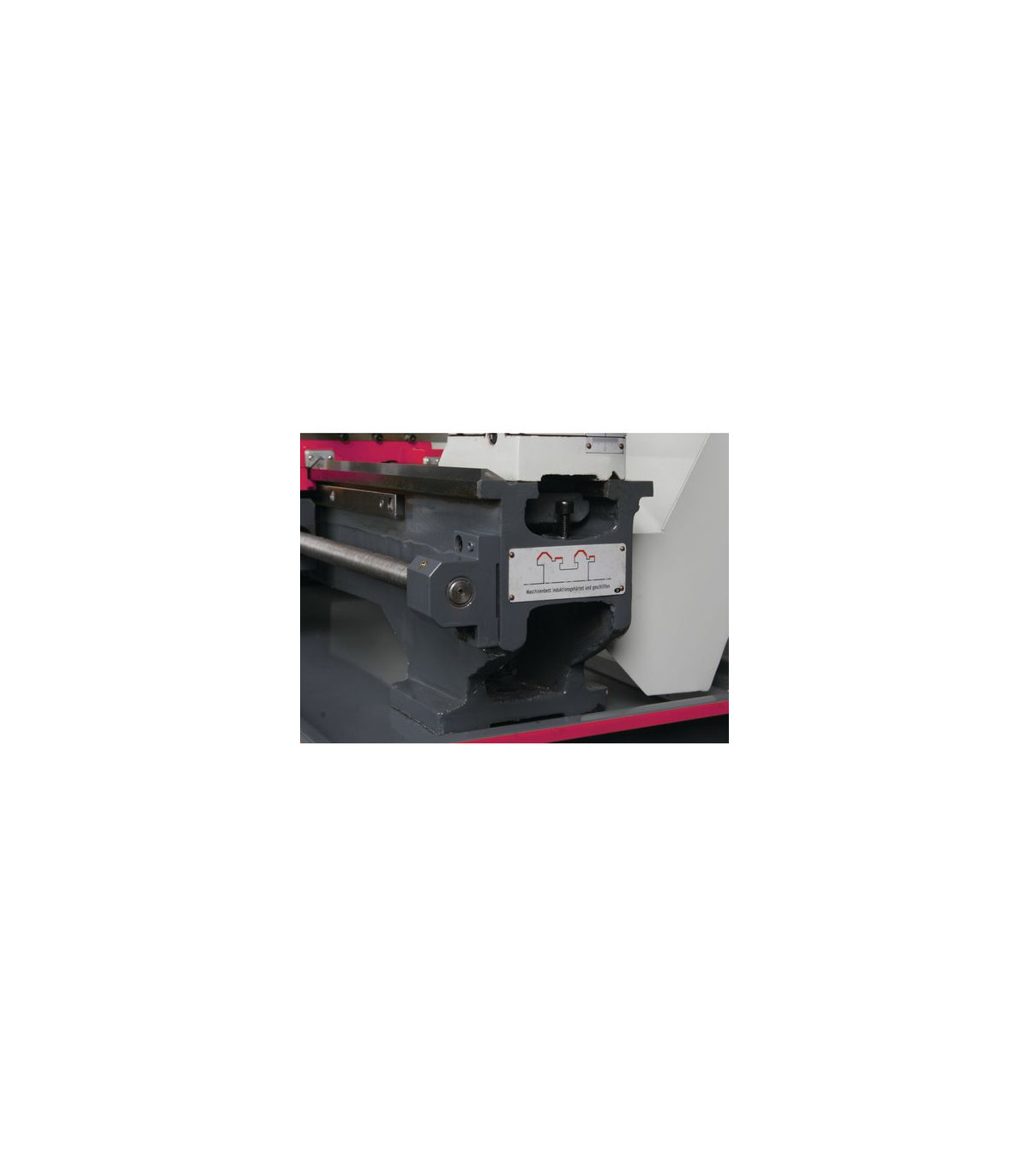

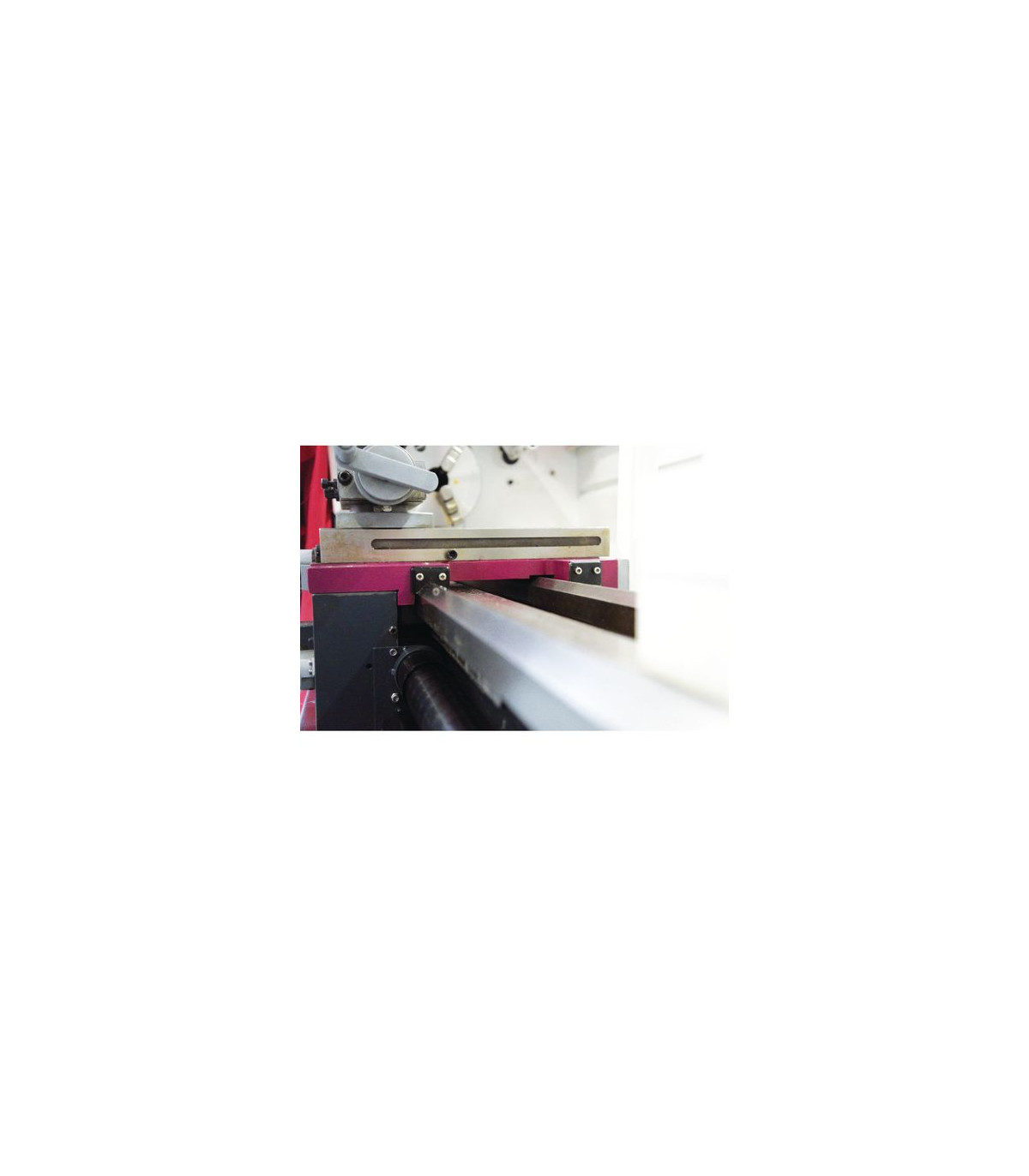

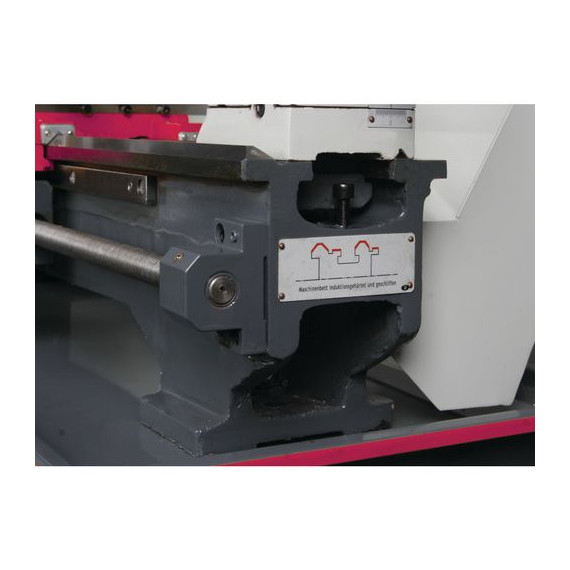

• Stark gerilltes Graugussbett, induktionsgehärtet und präzise geschliffen
• Temperiertes und geschliffenes Z-Achsen-Führungsprofil
• Sanft laufendes Vorschaltgetriebe mit abgerundeten Zahnrädern, die in einem Ölbad arbeiten
• Garantierte Rundlaufgenauigkeit der Spindelspitze besser als 0,009 mm
• Rundlaufgenauigkeit im Drehfutter besser als 0,04 mm
• Vierfacher Werkzeughalter
• Alle Führungen sind mit Keilstreifen einstellbar.
• Rechts/links umschaltbare Drehung am Bedienfeld
• Hochfeste Hauptspindel, montiert auf einstellbaren Präzisionskegelrollenlagern
• Kegelrollenlager in Qualität P5
• Härtete Spindelspitze
• Großer Spindeldurchmesser Ø 38 mm
• Vorschubspindel für Gewindeschneiden oder automatische Längsdrehung
• Führungs- und Vorschubachse in zwei gesinterten Lagern gelagert
• Automatische Längs-/Planvorschübe
• Vorschubschraube und Spannabdeckung der Spindel
• Verstellbarer Gegenpunkt für konisches Drehen ± 5 mm
• Gegenpunkt und Handrad mit fein einstellbarer Skala von 0,02 mm
• Schnellverstellung, einfach und werkzeuglos durch Spannhebel.
• Handräder am Wagen mit fein einstellbarer Skala 0,04 / 0,01 mm
• Wechselrad-Set im Standardlieferumfang für Gewindeschneiden
• Not-Aus-Schalter

TU 3008

• Ventilatorriemen

TU3008G

• Antrieb

TU 3008V

• Keilriemenantrieb und bürstenlos
• Leiser, leistungsstarker bürstenloser Gleichstromumrichter mit hervorragenden Steuereigenschaften
• Hochpräzise Stahlbeschichtung für höhere Geschwindigkeiten.
• Digitale Geschwindigkeitsanzeige
• Netzteil 230 V

TECHNISCHE SPEZIFIKATIONEN

Abmessungen und Gewichte

• Ungefähr Länge 1525 Millimeter
• Ungefähr Breite/Tiefe 705 Millimeter
• Ungefähr Höhe 575 Millimeter
• Ungefähr Gewicht. 226 Kilogramm

Elektrische Daten

• Motorleistung 1,1 kW
• Netzspannung 400 Volt
• Netzfrequenz 50 Hz

Vorschub

• Längsvorschubbereich 0,085 – 0,832 mm/Umdrehung
• Anzahl der Längsvorschübe 9
• Planvorschubbereich 0,01 – 0,1 mm/Umdrehung
• Anzahl der Planvorschübe 9

Gewinde

• Metrisches Gewinde 0,2 – 3,5 mm/Umdrehung
• Anzahl der metrischen Gewinde 18
• Imperiales Gewinde 56 – 8 Gg/1"
• Anzahl der imperialen Gewinde 21

Drehzahlbereich

• Anzahl der Gänge 6
• Drehzahlbereich 150 – 2000 min¯¹

Spindel

• Spindelaufnahme DIN ISO 702-2 Nr. 4
• Spindelbohrungsdurchmesser/ Durchmesser des Stangenübergangs 38 Millimeter
• Maximale Werkzeughalterhöhe 18 Millimeter
• Spindelkonus MT5

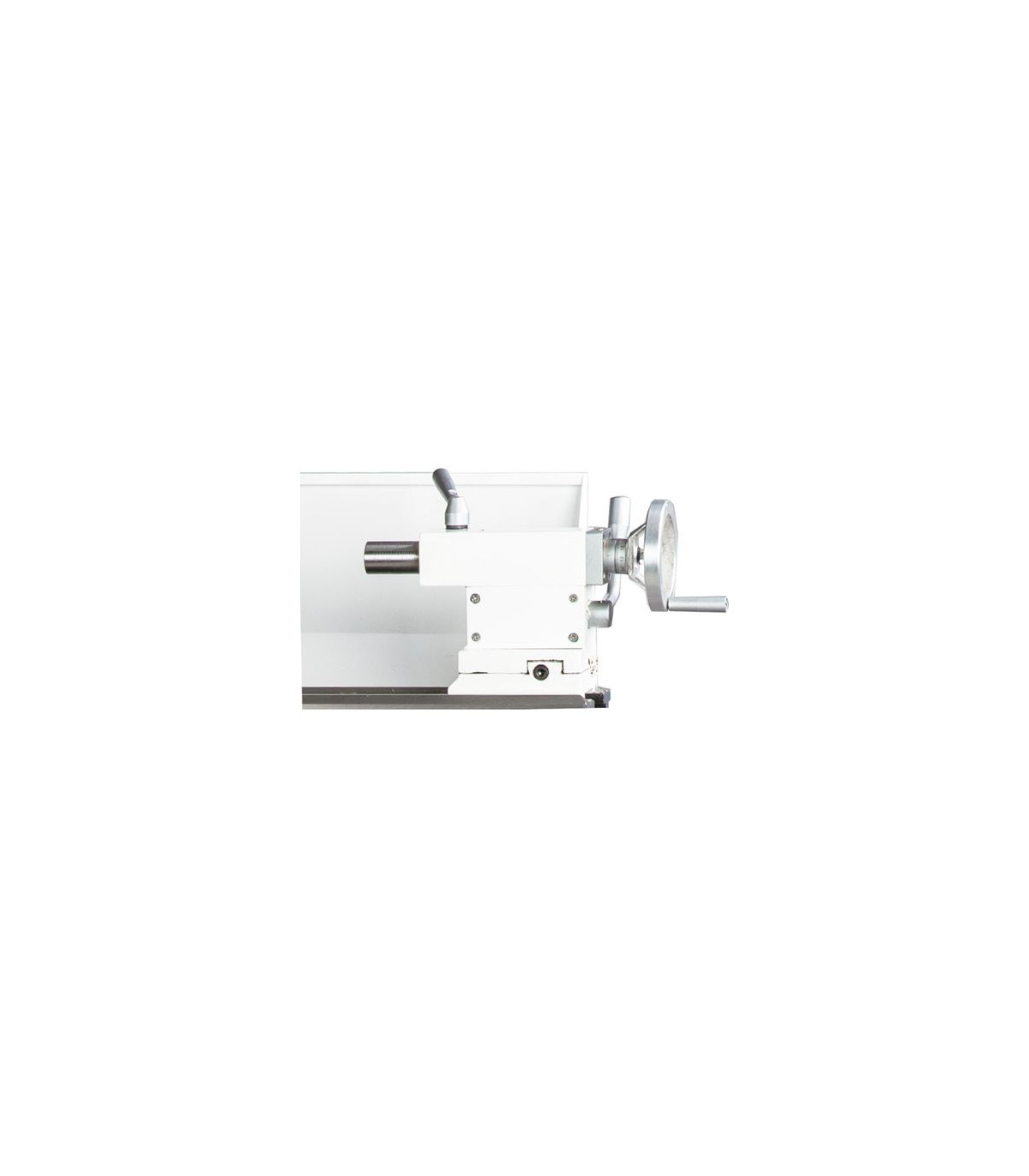

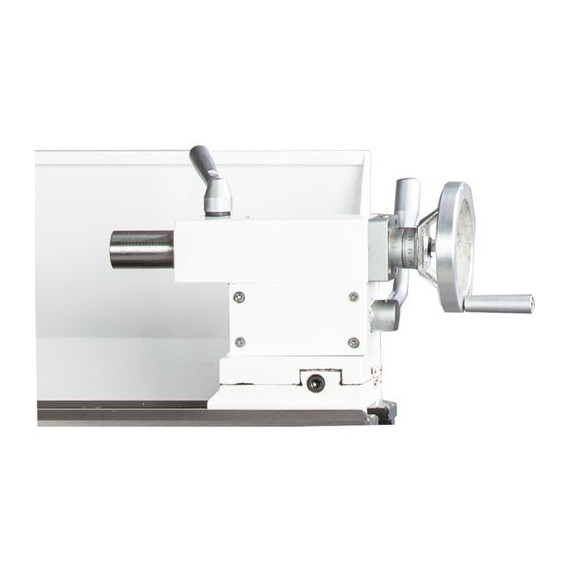

Gegenpunkt

• Gegenpunkt MK 3
• Stiftweg 70 Millimeter
• Durchmesser des Stifts 38 Millimeter

Achse

• Obere Schlittenverlagerung 65 Millimeter
• Querschlittenweg 150 Millimeter
• Reiseweg des Wagenstuhls 600 Millimeter

Arbeitsbereiche

• Maximale Höhe 158 Millimeter
• Maximale Breite 800 Millimeter
• Drehdurchmesser über dem Maschinenbett 310 Millimeter
• Schwenkdurchmesser über dem Planungswagen 190 Millimeter
• Bettbreite 180 Millimeter
• VPE 1

KOMPONENTEN/VERPACKUNG

Einheit: Stk.

Verpackungseinheit: 1

• Drehfutter mit drei Backen Ø 160 mm, zentrierte Befestigung
• Fester Zentrierpunkt MK 3 und MK 5
• Vierfacher Stahlhalter mit 25 mm
• Wand
• Frittierpfanne
• Gangwechselset
• Betriebswerkzeug

FÜR WELCHE ART VON ARBEITEN IST ES GEEIGNET

Die Hochleistungs-Drehmaschine TU 3008 OPTIMUM ist geeignet für:

• Bearbeitung von Teilen
• Prototypenbau
• Heimwerken
• Bildung
• Handwerksindustrie
