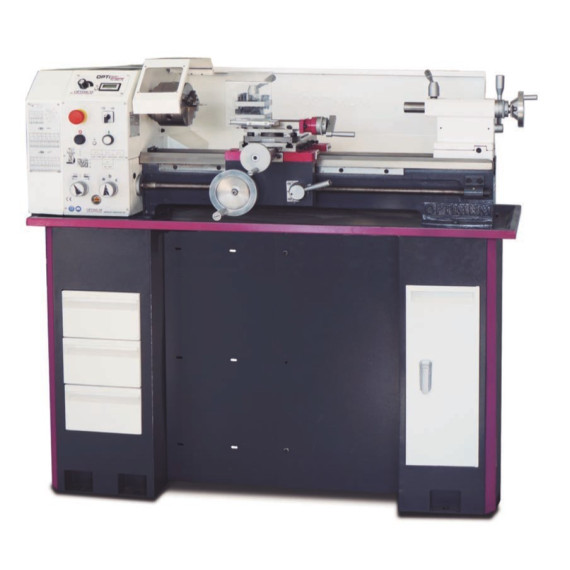

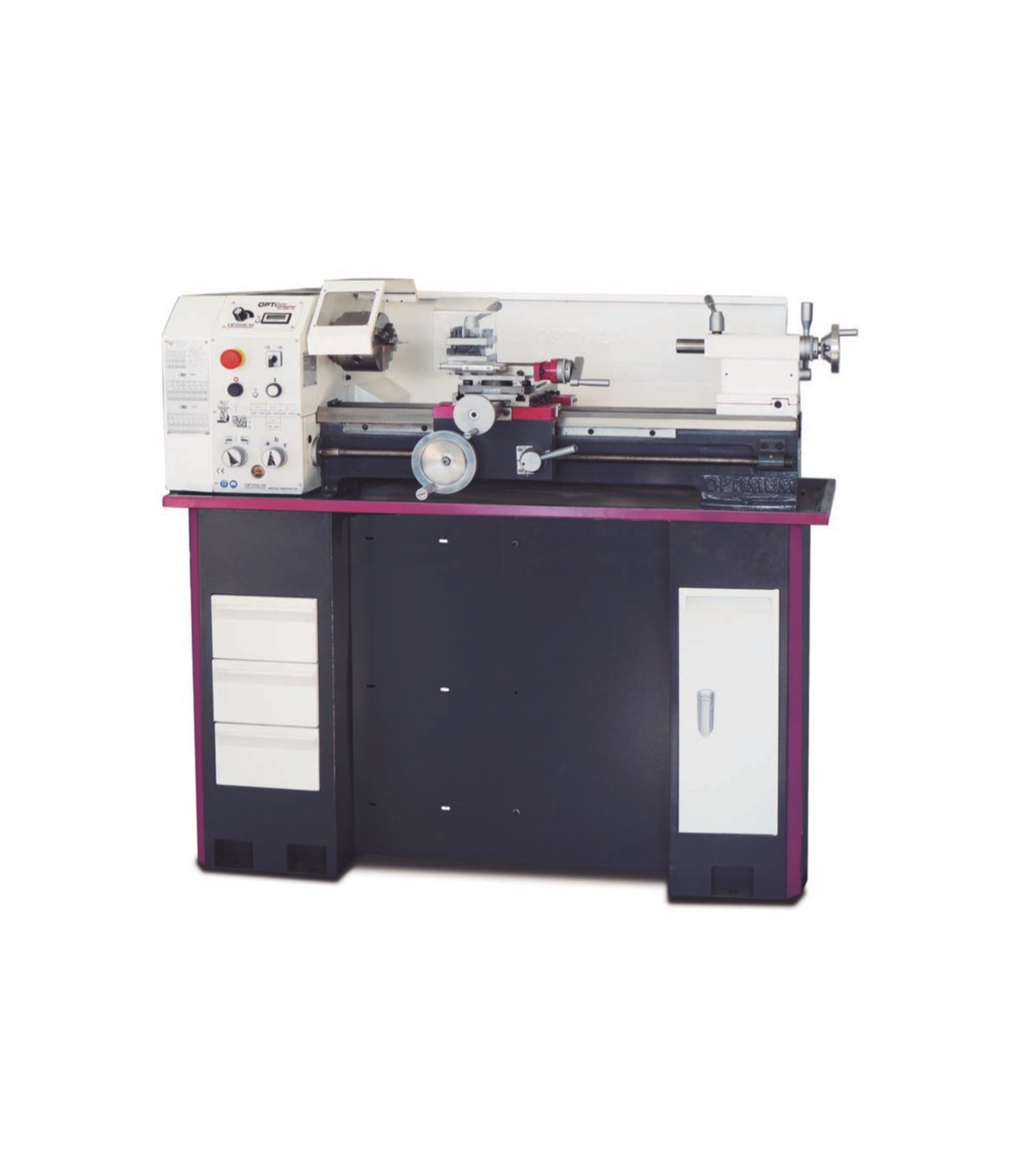

Tischdrehmaschine TU 2807 400 V OPTIMUM

Desktop-Drehmaschine TU 2807 400 V OPTIMUM. Die Desktop-Drehmaschine TU 2807 400 V OPTIMUM bietet eine präzise Bearbeitung mit einer Übertragung von weniger als 0,009 mm. Ihr leistungsstarker, wartungsfreier Motor und das Graugussbett gewährleisten eine außergewöhnliche Leistung. Sie umfasst ein 3-Backenfutter und einen vierfachen Werkzeughalter mit schneller und einfacher Einstellung. Darüber hinaus verfügt sie über eine rechts/links drehbare Funktion und einen verstellbaren Gegenpunkt für konisches Drehen, ideal für anspruchsvolle Arbeiten. Mit ihrem leisen Frequenzumrichter und dem digitalen Display ist sie perfekt, um von Anfang an produktiv zu sein.

MERKMALE

• Präzise Bearbeitung
• Leistungsstarker und wartungsfreier Motor
• Stark gerilltes Graugussbett, induktionsgehärtet und präzise geschliffen
• Sanft laufendes Vorschaltgetriebe mit abgerundeten Zahnrädern, die in einem Ölbad arbeiten
• Temperierte und geschliffene Z-Achsenführung
• Garantierte Konizität der Spindelspitze besser als 0,009 mm
• Konizität im Drehfutter besser als 0,04 mm
• Automatischer Antrieb für Längs-/Vorschubspindel
• Vorschubspindel für Gewindeschneiden oder automatisches Längsdrehen
• Vierfacher Werkzeughalter
• Alle Führungen sind mit Keilstreifen einstellbar.
• Rechts/links umschaltbare Drehung am Bedienfeld
• Härtete Hauptspindel, montiert auf einstellbaren Präzisionskegelrollenlagern
• Kegelrollenlager in Qualität P5
• Härtete Spindelspitze mit Spindelbohrung von Ø 26 mm
• Gewindespindeln
• Späneabweiser an der oberen Schlittenführung
• Oberer Schlitten gleitet über den Querwagen
• Verstellbarer Gegenpunkt für konisches Drehen ± 5 mm
• Gegenpunkt und Handrad mit fein einstellbarer Skala von 0,02 mm
• Schnelle, einfache und werkzeuglose Einstellung mittels Spannhebel.
• Spindel in zwei gesinterten Lagern gelagert
• Getriebewechsel im Standardlieferumfang für Gewindeschneiden
• Handräder am Schlitten mit fein einstellbarer Skala 0,04 / 0,01 mm
• Stützlager
• 3-Backen-Drehfutter im Standardlieferumfang enthalten
• Not-Aus-Schalter
• Voll ausgestattet, was es dem Benutzer ermöglicht, sofort nach der Inbetriebnahme produktiv zu sein.

TU 2807V

• Leiser, leistungsstarker, bürstenloser Gleichstromumrichter mit hervorragenden Steuerungseigenschaften
• Hochpräzise Stahlbeschichtung für höhere Geschwindigkeiten.
• Geschwindigkeitswechsel leicht einstellbar über Potentiometer
• Digitale Geschwindigkeitsanzeige

TECHNISCHE SPEZIFIKATIONEN

Abmessungen und Gewichte

• Ungefährer Länge 1370 Millimeter
• Ungefährer Breite/Tiefe 640 Millimeter
• Ungefährer Höhe 535 Millimeter
• Ungefährer Gewicht. 196 Kilogramm

Elektrische Daten

• Motorleistung 0,85 kW
• Netzspannung 400 Volt
• Netzfrequenz 50 Hz

Vorschub

• Längsvorschubbereich 0,07 – 0,4 mm/Umdrehung
• Anzahl der Längsvorschübe 6

Gewinde

• Metrisches Gewinde 0,2 – 3,5 mm/Umdrehung
• Anzahl der metrischen Gewinde 18
• Imperiales Gewinde 56 – 8 Gg/1"
• Anzahl der imperialen Gewinde 21

Geschwindigkeitsbereich

• Anzahl der Gänge 6
• Geschwindigkeitsbereich 150 – 2000 min¯¹

Spindel

• Spindelbacken Kegel kurz
• Durchmesser der Spindelbohrung/Durchmesser des Stangenübergangs 26 Millimeter
• Maximale Höhe des Werkzeughalters 12 Millimeter
• Kegel der Spindel MT 4

Gegenpunkt

• Gegenpunkt MK 3
• Stiftweg 85 Millimeter
• Durchmesser des Stifts 30 Millimeter

Achse

• Obere Schlittenverlagerung 60 Millimeter
• Querschlittenweg 160 Millimeter
• Langschlittenweg 580 Millimeter

Arbeitsbereiche

• Maximale Höhe 140 Millimeter
• Maximale Breite 700 Millimeter
• Drehdurchmesser über der Maschinenbank 266 Millimeter
• Schwenkdurchmesser über dem Planungswagen 170 Millimeter
• Breite des Bettes 180 Millimeter
• VPE 1

KOMPONENTEN/VERPACKUNG

Einheit: Stk.

Verpackungseinheit: 1

• Drehfutter mit drei Backen Ø 125 mm, zentrierte Befestigung
• Fester Zentrierpunkt MK 2 und MK 4
• Vierfacher Stahlhalter von 12 mm
• HSS-Drehwerkzeug
• Wand
• Frittierpfanne
• Getriebewechsel
• Betriebswerkzeug

Die Desktop-Drehmaschine TU 2807 400 V OPTIMUM eignet sich für:

• Bearbeitung von Teilen
• Prototypenbau
• Heimwerken
• Bildung
• Handwerksindustrie
