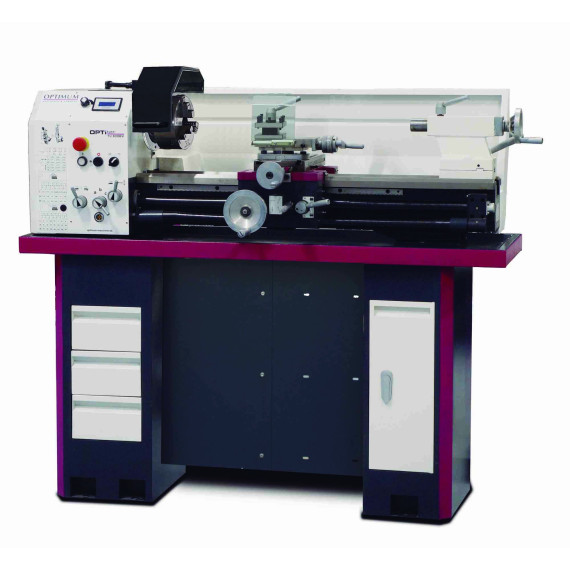

Tischdrehmaschine mit Geschwindigkeiten über Zahnrad TU 3008G OPTIMUM

Desktop-Drehmaschine mit Geschwindigkeiten über Getriebe TU 3008G OPTIMUM. Die Desktop-Drehmaschine TU 3008G OPTIMUM zeichnet sich durch ihre präzise Bearbeitung und das Gussbett aus grauem Gusseisen aus. Sie bietet eine Übertragungsgenauigkeit von über 0,009 mm und einen vierfachen Werkzeughalter. Ihre gehärtete Spindel, zusammen mit einem sanften Vorschaltgetriebe, sorgt für eine außergewöhnliche Leistung. Die rechts/links Drehung und der verstellbare Gegenpunkt ermöglichen eine größere Vielseitigkeit. Darüber hinaus verfügt sie über einen leisen Frequenzumrichter und ein digitales Display für eine optimale Steuerung. Mit robusten Abmessungen und einem leistungsstarken Motor ist sie ideal für anspruchsvolle Arbeiten.

STANDARDMÄSSIG ENTHALTEN: 3-Jaw-Chuck Ø 160 mm Nr. 4, fester Gegenpunkt MT 3 und MT 5, Spritzschutz, Späneauffangwanne, vierfacher Werkzeughalter, Satz von Wechselrädern, CE-Konformitätsbericht.

MERKMALE

• Präzise Bearbeitung
• Stark gerilltes Gussbett, induktionsgehärtet und präzise geschliffen
• Härtete Z-Achse, geschliffen
• Sanft laufendes Vorschaltgetriebe mit abgerundeten Zahnrädern, die in einem Ölbad arbeiten
• Garantierte Konizität der Spindelspitze besser als 0,009 mm
• Konizität im Drehfutter besser als 0,04 mm
• Vierfacher Werkzeughalter
• Alle Führungen sind mit Keilstreifen einstellbar.
• Rechts/links umschaltbare Drehung am Bedienfeld
• Hauptspindel gehärtet, montiert auf einstellbaren Präzisionskegelrollenlagern
• Kegelrollenlager in Qualität P5
• Gehärtete Spindelspitze
• Großer Spindeldurchmesser Ø 38 mm
• Vorschubspindel für Gewindeschneiden oder automatische Längsdrehung
• Führungs- und Vorschubachse in zwei gesinterten Lagern gelagert
• Automatische Längs-/Planvorschübe
• Vorschubschraube und Spannhülse der Spindel
• Gegenpunkt für konisches Drehen verstellbar ± 5 mm
• Gegenpunkt und Handrad mit fein einstellbarer Skala von 0,02 mm
• Schnelle, einfache und werkzeuglose Einstellung durch Spannhebel.
• Handräder am Wagen mit fein einstellbarer Skala 0,04 / 0,01 mm
• Wechselrad-Satz im Standardlieferumfang für Gewindeschneiden
• Not-Aus-Schalter

TU 3008

• Ventilatorriemen

TU3008G

• Übertragung

TU 3008V

• Keilriemenantrieb und bürstenlos
• Leiser, leistungsstarker bürstenloser Gleichstromumrichter mit hervorragenden Steuereigenschaften
• Hochpräzise Stahlbeschichtung für höhere Geschwindigkeiten.
• Digitale Geschwindigkeitsanzeige

TECHNISCHE SPEZIFIKATIONEN

Abmessungen und Gewichte

• Länge ca. 1525 Millimeter
• Breite/Tiefe ca. 705 Millimeter
• Höhe ca. 575 Millimeter
• Gewicht ca. 261 Kilogramm

Elektrische Daten

• Motorleistung 1,1 kW
• Netzspannung 400 Volt
• Netzfrequenz 50 Hz

Vorschub

• Längsvorschubbereich 0,085 – 0,832 mm/Umdrehung
• Anzahl der Längsvorschübe 9
• Planvorschubbereich 0,01 – 0,1 mm/Umdrehung
• Anzahl der Planvorschübe 9

Gewinde

• Metrisches Gewinde 0,2 – 3,5 mm/Umdrehung
• Anzahl der metrischen Gewinde 18
• Imperiales Gewinde 56 – 8 Gg/1"
• Anzahl der imperialen Gewinde 21

Drehzahlbereich

• Anzahl der Gänge 6
• Drehzahlbereich 165 – 2400 min¯¹

Spindel

• Spindel-Futter Keilverschluss DIN ISO 702-2 Nr. 4
• Durchmesser des Spindelbohrung/Durchmesser des Stangenpassage 38 Millimeter
• Maximale Höhe des Werkzeughalters 18 Millimeter
• Spindelkonus MK 5

Gegenpunkt

• Gegenpunkt MK 3
• Stichlänge 70 Millimeter
• Durchmesser des Stiches 38 Millimeter

Achse

• Obere Schlittenverlagerung 65 Millimeter
• Querschlittenverlagerung 150 Millimeter
• Reise-Sattel für den Längsschlitten 600 Millimeter

Arbeitsbereiche

• Maximale Höhe 158 Millimeter
• Maximale Breite 720 Millimeter
• Drehdurchmesser über dem Maschinenbett 310 Millimeter
• Schwenkdurchmesser über dem Planungswagen 190 Millimeter
• Breite des Bettes 180 Millimeter
• VPE 1

KOMPONENTEN/VERPACKUNG

Einheit: Stk.

Verpackungseinheit: 1

• 3-Jaw-Drehfutter Ø 160 mm, zentrierte Befestigung
• Fester Zentrierpunkt MK 3 und MK 5
• Vierfacher Stahlhalter von 25 mm
• Wand
• Frittierpfanne
• Gangwechsel-Satz
• Betriebswerkzeug

FÜR WELCHE ART VON ARBEITEN IST ES GEEIGNET

Die Desktop-Drehmaschine mit Geschwindigkeiten über Getriebe TU 3008G OPTIMUM ist geeignet für:

• Bearbeitung von Teilen
• Prototyping
• Heimwerken
• Bildung
• Handwerksindustrie
