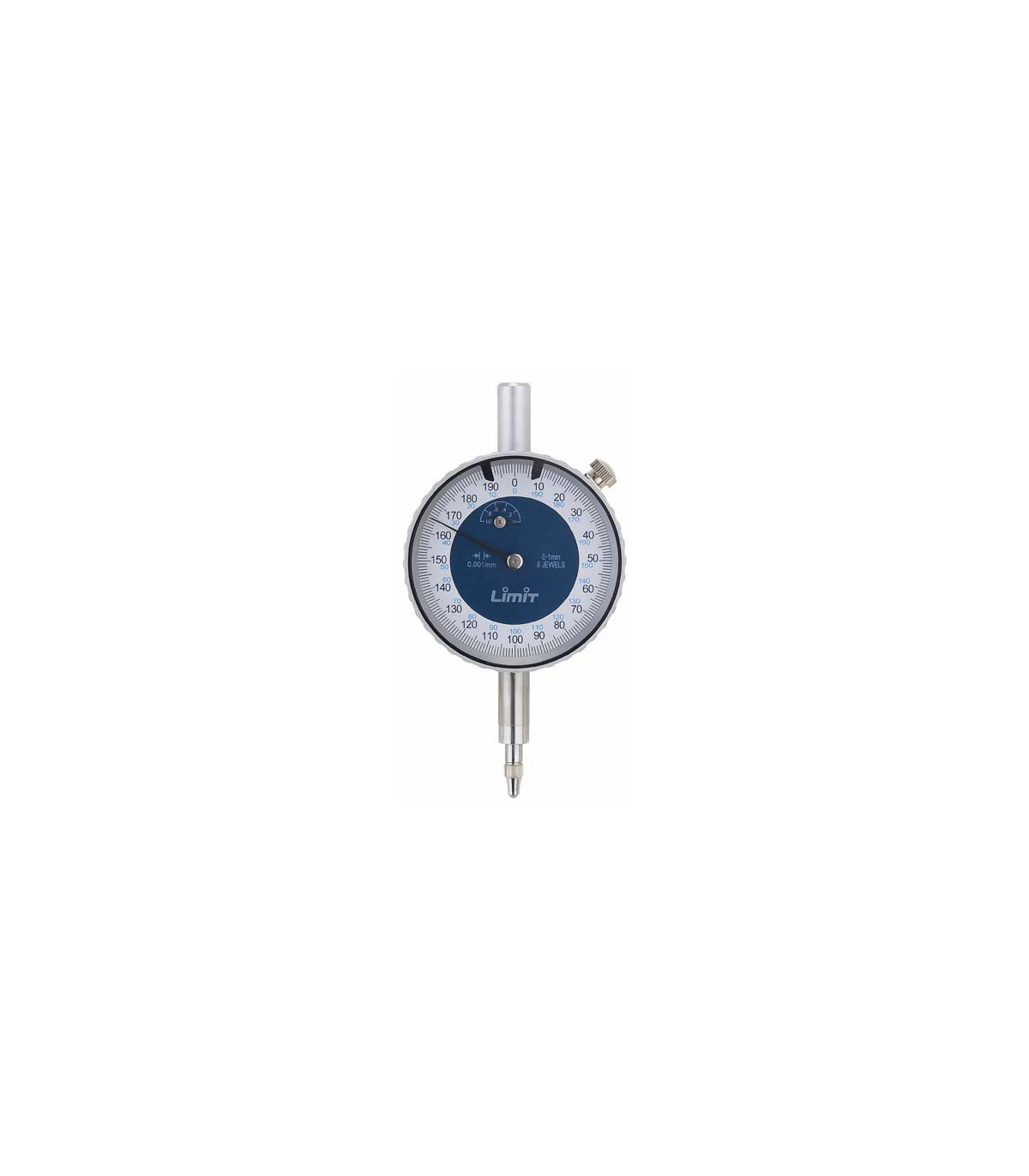

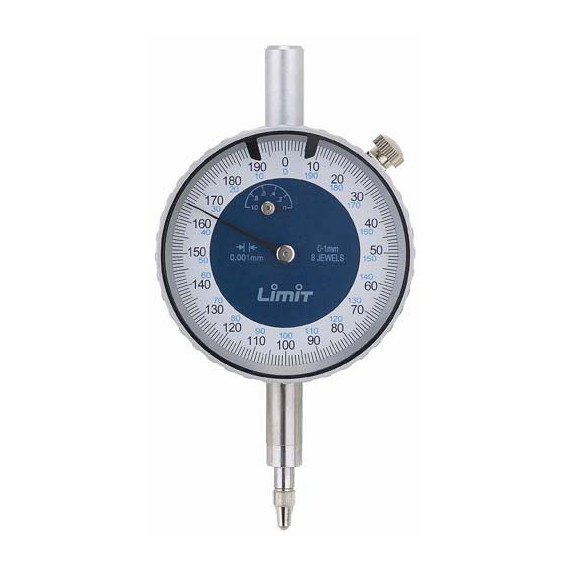

Reloj comparador analógico de 1 mm LIMIT

Reloj comparador analógico de 1 mm LIMIT. El reloj comparador analógico de 1 mm LIMIT es una herramienta precisa y compacta, ideal para mediciones detalladas. Cuenta con una escala giratoria y dos índices de tolerancia ajustables, lo que permite un rango de medición total de 1 mm. Su cuerpo de aluminio garantiza durabilidad, mientras que la punta de medición es reemplazable para mayor comodidad.

Con un diámetro de esfera de 58 mm y graduación de 0,001 mm, facilita la lectura. Sin soporte de montaje, es perfecto para trabajos en espacios reducidos y cumple con las normas de tolerancia según DIN 878, siendo esencial para el control de calidad en diversas aplicaciones.

CARACTERÍSTICAS

• Con escala giratoria y dos índices de tolerancia ajustables.
• Indicador adicional, graduado de 0,2 mm a mm.
• Cuerpo de aluminio.
• Punta de medición reemplazable.
• Sin soporte de montaje.
• Tolerancia según DIN 878.

DATOS TÉCNICOS

Rango de medición, total: 1 mm

Diámetro de la esfera: 58 mm

Diámetro del pasador de seguridad: 8 mm

Unidades de medida: mm

Dimensión F: 18 mm

Dimensión G: 34 mm

Dimensión H: 54 mm

Dimensión J: 8,5 mm

Graduación de la escala de medición: 0,001 mm

Dimensión A: 45 mm

Dimensión B: 69 mm

Dimensión D: 17 mm

Graduación de escala: 0-100, 100-0

Una vuelta del puntero =: 0,2 mm

Código de clase ETIM: EC003591

Diseño: Analógico

NORMAS

- DIN 878: La norma DIN 878 se refiere a un estándar alemán que especifica las dimensiones y tolerancias de las escuadras utilizadas en la ingeniería y la fabricación. Estas escuadras son herramientas de medición que ayudan a asegurar que los ángulos sean precisos, lo cual es fundamental en muchos procesos de diseño y construcción.

PARA QUÉ TIPO DE TRABAJO ES APROPIADO

El Reloj comparador analógico de 1 mm LIMIT es adecuado para:

• Medición de pequeñas variaciones en dimensiones
• Industria
• Ingeniería
• Fabricación
• Talleres de mecánica
