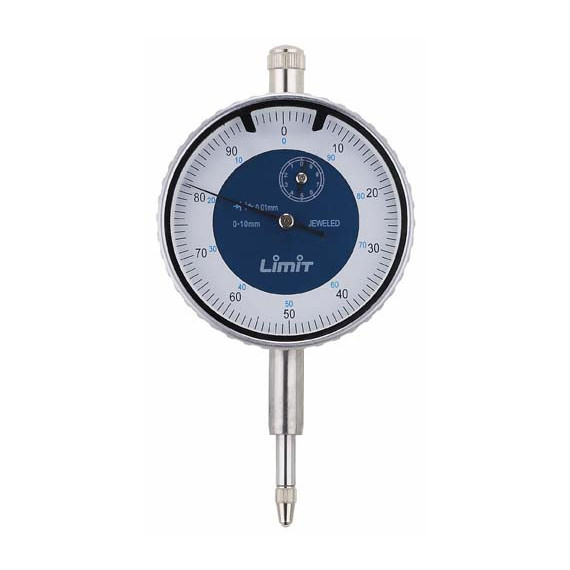

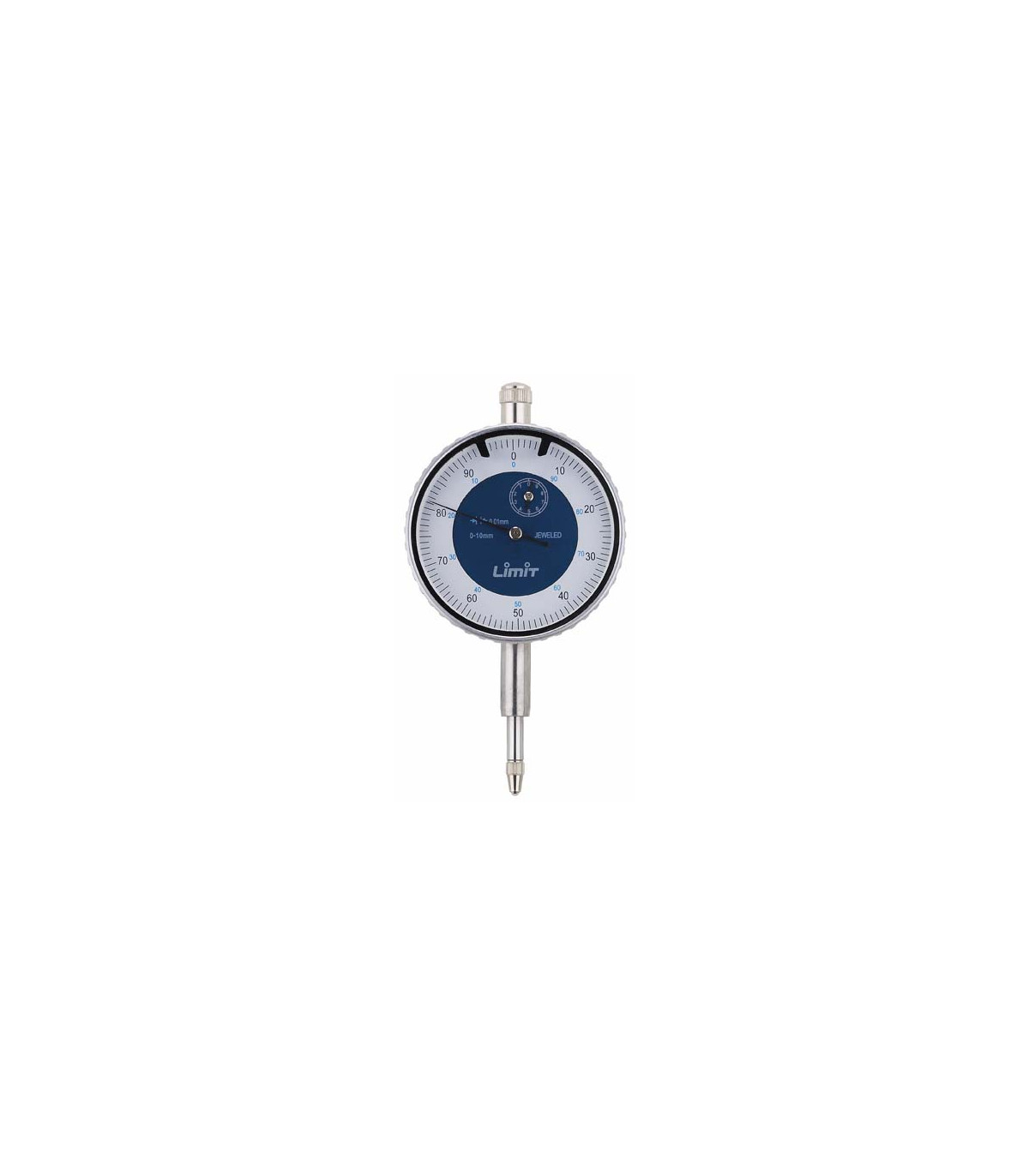

Reloj comparador analógico 1M MM DIN 878 LIMIT

Relojes comparadores analógicos DIN 878 LIMIT. Los relojes comparadores analógicos DIN 878 LIMIT son herramientas precisas y versátiles para mediciones en mecánica. Con una escala giratoria y dos índices de tolerancia ajustables, permiten un rango de medición total de 10 mm o 25 mm. Su cuerpo de aluminio es duradero, y la punta de medición reemplazable brinda comodidad.

Con un diámetro de esfera de 58 mm y graduación de 0,01 mm, facilitan la lectura. Sin soporte de montaje, son ideales para trabajos en espacios reducidos. Cumplen con la tolerancia según DIN 878 y son esenciales para el control de calidad y verificación de tolerancias en diversas aplicaciones.

CARACTERÍSTICAS

• Con escala giratoria y dos índices de tolerancia ajustables.
• Indicador adicional que indica milímetros enteros.
• Cuerpo de aluminio.
• Punta de medición reemplazable.
• Sin soporte de montaje.
• Tolerancia según DIN 878.

DATOS TÉCNICOS

Rango de medición, total: 10 mm / 25 mm

Diámetro de la esfera: 58 mm

Diámetro del pasador de seguridad: 8 mm

Unidades de medida: mm

Escala: 0-100 100-0

Dimensión F: 18 mm

Dimensión G: 21 mm / 34 mm

Dimensión H: 54 mm

Dimensión J: 8,5 mm

Graduación de la escala de medición: 0,01 mm

Dimensión A: 44 mm / 38 mm

Dimensión B: 69 mm / 81 mm

Dimensión D: 17 mm

Un giro del puntero =: 1 mm

Código de clase ETIM: EC003591

Diseño: Analógico

NORMAS

- DIN 878: La norma DIN 878 se refiere a un estándar alemán que especifica las dimensiones y tolerancias de las escuadras utilizadas en la ingeniería y la fabricación. Estas escuadras son herramientas de medición que ayudan a asegurar que los ángulos sean precisos, lo cual es fundamental en muchos procesos de diseño y construcción.

PARA QUÉ TIPO DE TRABAJO ES APROPIADO

Los Relojes comparadores analógicos DIN 878 LIMIT son adecuados para:

• Medición de pequeñas variaciones en dimensiones
• Industria
• Ingeniería
• Fabricación
• Talleres de mecánica
