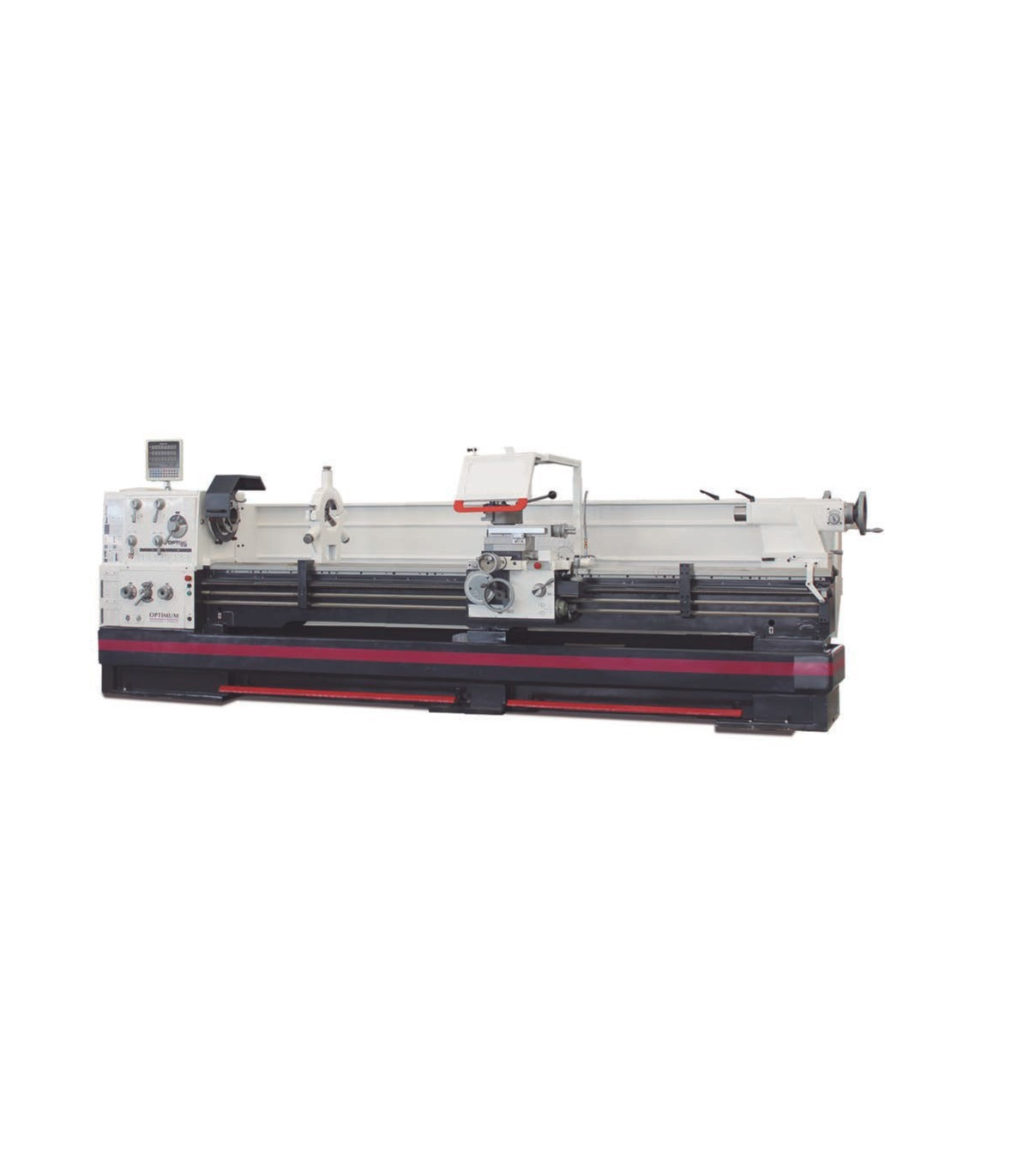

Torno de bancada de alta precisión TH 8030D OPTIMUM

Torno de bancada de alta precisión TH 8030D OPTIMUM. El torno TH 8030D OPTIMUM destaca por su alta precisión, con concentricidad de 0,015 mm. Tiene una guía de eje Z templada y engranajes rectificados. Equipado con electrónica de seguridad y lubricación central, su diseño incluye volantes de seguridad y un eficiente sistema de refrigeración. Con dimensiones de 5287x1525x1925 mm y capacidad de carga de 1,4 toneladas, es ideal para trabajos exigentes en talleres. Su motor de 11 kW garantiza un rendimiento excepcional.

CARACTERÍSTICAS

• Guía de eje Z templada y rectificada
• Concentricidad garantizada de la punta del husillo mejor que 0,015 mm
• Portahusillo Camlock DIN ISO 702-2 N° 8
• Tapa del tornillo de avance
• Corredera mecanizada con precisión
• Todas las guías se pueden ajustar mediante tiras de cuña.
• Rotación derecha/izquierda en la corredera de la cama conmutable mediante husillo de conmutación
• Electrónica de seguridad de dos canales
• Rango de ajuste de la corredera superior ± 90
• Engranajes de marcha suave, endurecidos y rectificados, montados sobre 2 cojinetes de rodillos cónicos de precisión ajustables
• Palanca selectora claramente dispuesta para cambiar las velocidades de avance
• Diseño cerrado de la caja de engranajes de alimentación de alta velocidad
• Engranajes y ejes templados y rectificados, funcionando en baño de aceite en cojinetes de precisión.
• Volantes desacoplados y probados según EN 23125
• Volantes de seguridad con función de desacoplamiento en el eje X
• Volantes con escala fina ajustable 0,04 / 0,02 mm
• Interruptor de límite de seguridad con contactos de apertura positiva
• Interruptor con cálculo del ciclo de vida, probado según la norma EN ISO 13849
• Lubricación central en la corredera de la cama
• Interruptor de parada de emergencia, interruptor de protección del motor, interruptor principal bloqueable
• Lámpara de máquina LED
• Cadena portacables para un tendido cuidadoso de cables y mangueras
• Dispositivo de parada de emergencia con control de pie
• Dispositivo de refrigeración con depósito de refrigerante separado con indicador de nivel y separador de aceite; vaciado y limpieza fáciles y completos según DIN
• Freno de motor eléctrico con parada rápida de emergencia: parada rápida sin sobremarcha durante el funcionamiento normal
• Sistema eléctrico con componentes Siemens
• Soporte de acero de cambio rápido SWH 9-D
• 1 soporte de acero 41 x 180 tipo D para cincel cuadrado de 32 mm

ESPECIFICACIONES TÉCNICAS

Sistema de lubricante de refrigeración

• Salida de la bomba de refrigerante 150 vatios

Dimensiones y pesos

• Capacidad de carga 1,4 toneladas por metro cuadrado
• Longitud aprox. 5287 milímetros
• Ancho/profundidad aprox. 1525 milímetros
• Altura aprox. 1925 milímetros
• Peso aproximado. 3820 kilogramos

Datos eléctricos

• Salida del motor de accionamiento 11 kW
• Valor nominal total 12 kW
• Tensión de alimentación 400 voltios
• Frecuencia de red 50 Hz

Velocidad de movimiento rápida

• Movimiento rápido 3800 mm/min
• Explicaciones sobre el movimiento rápido máx. 5 min (30 min de descanso)

Alimentación

• Rango de alimentación longitudinal 0,044 – 1,48 mm/rev
• Número de avances longitudinales 25
• Gama de alimentación plana 0,022 – 0,74 mm/rev
• Número de alimentaciones planas 25

Parcelas

• Paso métrico 0,45 – 120 mm/rev
• Número de pasos métricos 54
• Campo imperial 80 – 7/16 Gg/1"
• Número de pasos imperiales 60
• Paso diametral 7/8 – 160
• Número de pasos diametrales 42
• Paso de rosca modular 0,25 – 60 mm/rev
• Número de pasos de rosca modulares 46

Rango de velocidad

• Número de marchas 16
• Rango de velocidad 25 – 1600 min¯¹

Huso

• Mandril de husillo Cerradura de leva DIN ISO 702-2 n.º 8
• Diámetro del orificio del husillo/diámetro del paso de la varilla 105 milímetros
• Altura máxima del portaherramientas 32 milímetros
• Cono del husillo Ø 113 (cono 1:20) mm

Contrapunto

• Arrojar MK 5
• Trazo de pluma 235 milímetros
• Diámetro de la pluma 90 milímetros

Ejes

• Corredera superior de desplazamiento 230 milímetros
• Carro transversal de viaje 368 milímetros
• Silla de montar para carruaje de viaje 2900 milímetros

Áreas de trabajo

• Altura máxima 400 milímetros
• Ancho máximo 3050 milímetros
• Diámetro de giro sobre la bancada de la máquina 800 milímetros
• Diámetro de oscilación en el puente de la cama 1035 milímetros
• Diámetro de oscilación por encima del carro de planeamiento 570 milímetros
• Longitud de giro en el puente de la cama 250 milímetros
• Ancho de la cama 400 milímetros
• VPE 1

COMPONENTES/EMBALAJE

Unidad: ud.

Unidad de embalaje: 1

• Paso de bisel fijo máx. Ø 150 mm
• Paso de bisel móvil Ø máx. 130 mm
• luz de la máquina
• Manguito reductor MK 5 / MK 7
• Punto de centrado fijo MK 5
• Punto central fijo MK 5, aleado
• Soporte de acero de cambio rápido 9-D
• Soporte de acero 41 x 180 tipo D para cinceles cuadrados
• Tope de posición con ajuste fino
• Juego de cambio de marchas
• Aceite de calidad incluido
• Herramienta operativa

EQUIPO

Indicador de posición digital DPA 31 Plus

PARA QUÉ TIPO DE TRABAJO ES APROPIADO

El Torno de bancada de alta precisión TH 8030D OPTIMUM es adecuado para:

• Mecanizado de piezas
• Prototipado
• Bricolaje
• Educación
• Industria artesanal

CERTIFICACIÓN

- EN ISO 13849: La norma EN ISO 13849 se centra en la seguridad de los sistemas de control relacionados con máquinas, estableciendo requisitos para el diseño y evaluación de estos sistemas para asegurar un funcionamiento seguro y minimizar riesgos de fallos que puedan causar lesiones o daños. Define niveles de rendimiento (PL) que deben alcanzarse según el riesgo, considerando la probabilidad y consecuencias de fallos, y abarca aspectos como la redundancia y el diagnóstico del sistema para garantizar su fiabilidad en el entorno laboral.

- EN 23125: La norma EN 23125 aborda la seguridad en la manipulación de materiales a granel, estableciendo requisitos para el diseño y uso de equipos, garantizando la seguridad de los operadores y minimizando riesgos.
