Hochpräzisions-Bankdrehautomaten TH 8030D OPTIMUM

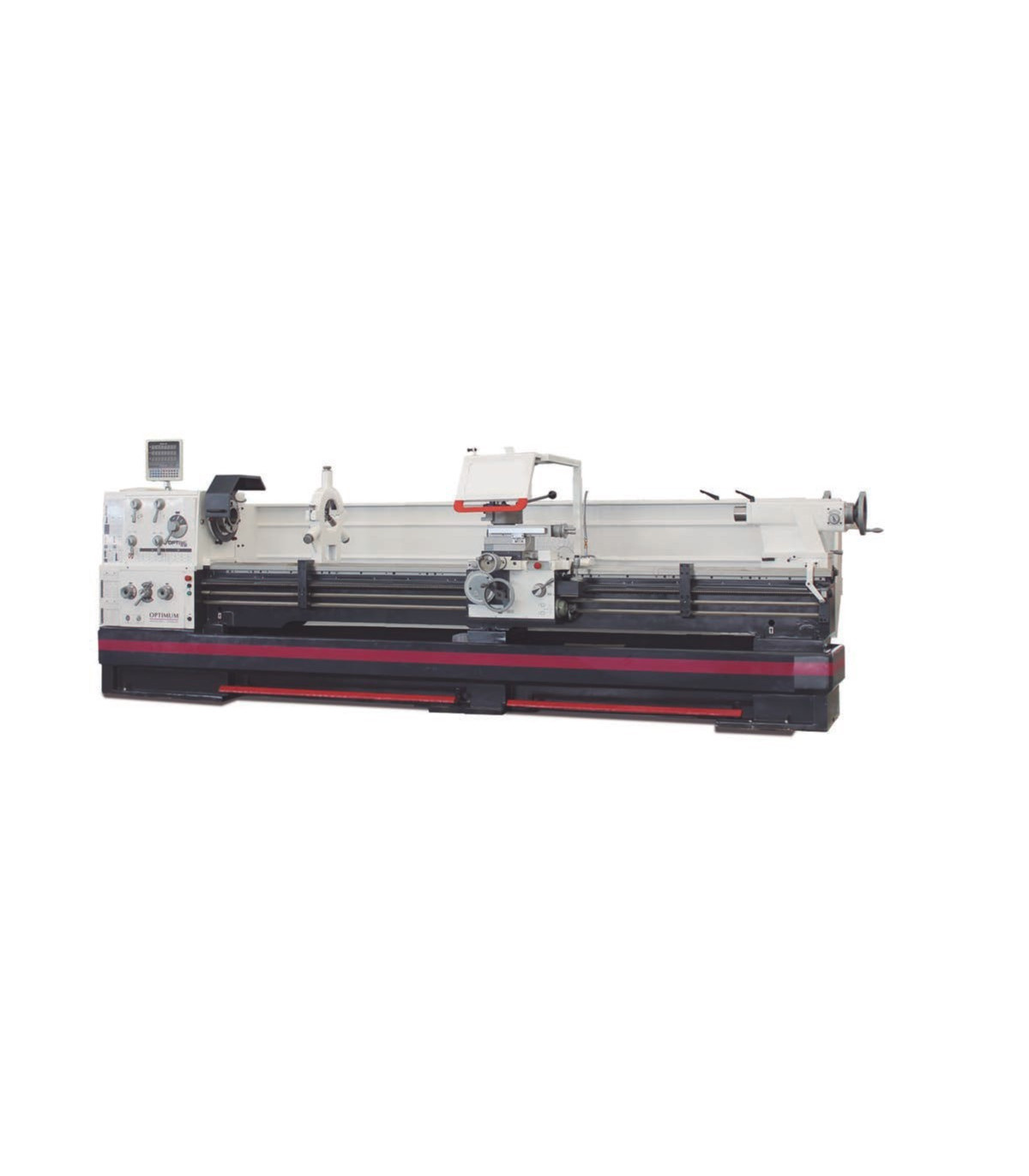

Präzisions-Drehmaschine TH 8030D OPTIMUM. Die TH 8030D OPTIMUM Drehmaschine zeichnet sich durch ihre hohe Präzision mit einer Rundlaufgenauigkeit von 0,015 mm aus. Sie verfügt über eine gehärtete Z-Achse und geschliffene Zahnräder. Ausgestattet mit Sicherheits- und Zentral-Schmierelektronik, umfasst ihr Design Sicherheitsräder und ein effizientes Kühlsystem. Mit Abmessungen von 5287x1525x1925 mm und einer Tragfähigkeit von 1,4 Tonnen ist sie ideal für anspruchsvolle Arbeiten in Werkstätten. Ihr 11 kW Motor garantiert eine außergewöhnliche Leistung.

MERKMALE

• Gehärtete und geschliffene Z-Achse
• Garantierte Rundlaufgenauigkeit der Spindelspitze besser als 0,015 mm
• Spindelhalter Camlock DIN ISO 702-2 Nr. 8
• Vorschubschraubendeckel
• Präzise bearbeiteter Schlitten
• Alle Führungen sind durch Keilstreifen einstellbar.
• Rechts-/Linksdrehung im Bett-Schlitten über Umschaltspindel umschaltbar
• Zweikanal-Sicherheitselektronik
• Einstellbereich des oberen Schlittens ± 90
• Weichlaufende, gehärtete und geschliffene Zahnräder, montiert auf 2 einstellbaren Präzisionskegelrollenlagern
• Deutlich angeordneter Wählhebel zum Wechseln der Vorschubgeschwindigkeiten
• Geschlossenes Design des Hochgeschwindigkeits-Getriebes
• Gehärtete und geschliffene Zahnräder und Wellen, die in Ölbad in Präzisionslagern laufen.
• Entkoppelte und nach EN 23125 getestete Handräder
• Sicherheitsräder mit Entkopplungsfunktion an der X-Achse
• Handräder mit einstellbarem Feinmaß 0,04 / 0,02 mm
• Sicherheits-Endschalter mit positiv öffnenden Kontakten
• Schalter mit Lebenszyklusberechnung, geprüft nach EN ISO 13849
• Zentral-Schmierung im Bett-Schlitten
• Not-Aus-Schalter, Motorschutzschalter, abschließbarer Hauptschalter
• LED-Maschinenlampe
• Kabelschleppkette für eine sorgfältige Verlegung von Kabeln und Schläuchen
• Not-Aus-Vorrichtung mit Fußsteuerung
• Kühlsystem mit separatem Kühlmittelbehälter mit Füllstandsanzeige und Ölabscheider; einfaches und vollständiges Entleeren und Reinigen gemäß DIN
• Elektrische Motorbremse mit Not-Stopp: schnelles Anhalten ohne Überdrehung im Normalbetrieb
• Elektrisches System mit Siemens-Komponenten
• Schnellwechsel-Stahlhalter SWH 9-D
• 1 Stahlhalter 41 x 180 Typ D für quadratische Meißel von 32 mm

TECHNISCHE DATEN

Kühlmittel-Schmiersystem

• Kühlmittelpumpenleistung 150 Watt

Abmessungen und Gewichte

• Tragfähigkeit 1,4 Tonnen pro Quadratmeter
• Ungefähre Länge 5287 Millimeter
• Ungefähre Breite/Tiefe 1525 Millimeter
• Ungefähre Höhe 1925 Millimeter
• Ungefähres Gewicht. 3820 Kilogramm

Elektrische Daten

• Antriebsleistung 11 kW
• Gesamt-Nennwert 12 kW
• Versorgungsspannung 400 Volt
• Netzfrequenz 50 Hz

Schnellbewegung

• Schnellbewegung 3800 mm/min
• Erklärungen zur Schnellbewegung max. 5 min (30 min Pause)

Vorschub

• Längsvorschubbereich 0,044 – 1,48 mm/U
• Anzahl der Längsvorschübe 25
• Planvorschubbereich 0,022 – 0,74 mm/U
• Anzahl der Planvorschübe 25

Steigungen

• Metrische Steigung 0,45 – 120 mm/U
• Anzahl der metrischen Steigungen 54
• Imperialbereich 80 – 7/16 Gg/1"
• Anzahl der imperialen Steigungen 60
• Durchmessersteigung 7/8 – 160
• Anzahl der Durchmessersteigungen 42
• Modulargewindesteigung 0,25 – 60 mm/U
• Anzahl der modularen Gewindesteigungen 46

Drehzahlbereich

• Anzahl der Gänge 16
• Drehzahlbereich 25 – 1600 min¯¹

Spindel

• Spindelstock Keilverschluss DIN ISO 702-2 Nr. 8
• Durchmesser des Spindelbohrung/Durchmesser des Stangenübergangs 105 Millimeter
• Maximale Höhe des Werkzeughalters 32 Millimeter
• Spindelkonus Ø 113 (Kegel 1:20) mm

Gegengewicht

• Wurf MK 5
• Stiftlänge 235 Millimeter
• Durchmesser des Stifts 90 Millimeter

Achsen

• Obere Schlittenverlagerung 230 Millimeter
• Querschlittenweg 368 Millimeter
• Reise-Sattel für den Längsschlitten 2900 Millimeter

Arbeitsbereiche

• Maximale Höhe 400 Millimeter
• Maximale Breite 3050 Millimeter
• Drehdurchmesser über der Maschinenbank 800 Millimeter
• Schwenkdurchmesser über dem Bettträger 1035 Millimeter
• Schwenkdurchmesser über dem Planungswagen 570 Millimeter
• Drehweg über dem Bettträger 250 Millimeter
• Breite des Bettes 400 Millimeter
• VPE 1

KOMPONENTEN/VERPACKUNG

Einheit: Stk.

Verpackungseinheit: 1

• Max. fester Fasenwinkel Ø 150 mm
• Max. beweglicher Fasenwinkel Ø 130 mm
• Maschinenlicht
• Reduzierstück MK 5 / MK 7
• Fester Zentrierpunkt MK 5
• Fester Mittelpunkt MK 5, legiert
• Schnellwechsel-Stahlhalter 9-D
• Stahlhalter 41 x 180 Typ D für quadratische Meißel
• Positionsanschlag mit Feineinstellung
• Gangwechsel-Set
• Qualitätsöl enthalten
• Werkzeugbetrieb

AUSRÜSTUNG

Digitale Positionsanzeige DPA 31 Plus

FÜR WELCHE ART VON ARBEITEN IST ES GEEIGNET

Die Präzisions-Drehmaschine TH 8030D OPTIMUM ist geeignet für:

• Bearbeitung von Teilen
• Prototypenbau
• Heimwerken
• Bildung
• Handwerksindustrie

ZERTIFIZIERUNG

- EN ISO 13849: Die Norm EN ISO 13849 konzentriert sich auf die Sicherheit von Maschinensteuerungssystemen und legt Anforderungen für das Design und die Bewertung dieser Systeme fest, um einen sicheren Betrieb zu gewährleisten und das Risiko von Ausfällen zu minimieren, die zu Verletzungen oder Schäden führen können. Sie definiert Leistungsstufen (PL), die je nach Risiko erreicht werden müssen, wobei die Wahrscheinlichkeit und die Folgen von Ausfällen berücksichtigt werden, und umfasst Aspekte wie Redundanz und Systemdiagnose, um die Zuverlässigkeit im Arbeitsumfeld zu gewährleisten.

- EN 23125: Die Norm EN 23125 behandelt die Sicherheit beim Umgang mit Schüttgütern und legt Anforderungen für das Design und die Nutzung von Geräten fest, um die Sicherheit der Bediener zu gewährleisten und Risiken zu minimieren.
