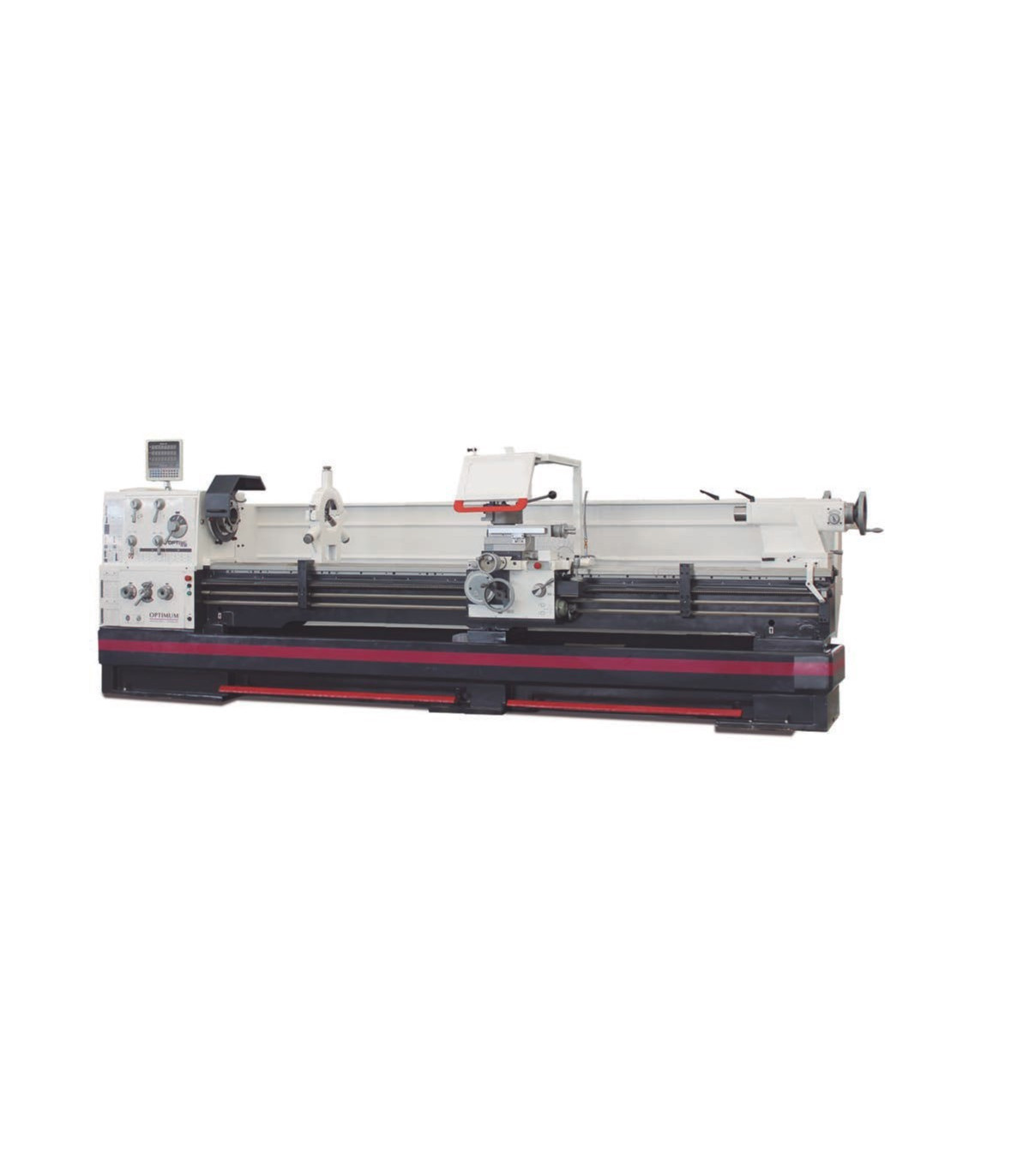

Tornio da banco ad alta precisione TH 8030D OPTIMUM

Tornio da banco ad alta precisione TH 8030D OPTIMUM. Il tornio TH 8030D OPTIMUM si distingue per la sua alta precisione, con concentricità di 0,015 mm. Ha una guida dell'asse Z temprata e ingranaggi rettificati. Dotato di elettronica di sicurezza e lubrificazione centrale, il suo design include volanti di sicurezza e un efficiente sistema di raffreddamento. Con dimensioni di 5287x1525x1925 mm e capacità di carico di 1,4 tonnellate, è ideale per lavori impegnativi in officina. Il suo motore da 11 kW garantisce prestazioni eccezionali.

CARATTERISTICHE

• Guida dell'asse Z temprata e rettificata
• Concentricità garantita della punta del mandrino migliore di 0,015 mm
• Porta mandrino Camlock DIN ISO 702-2 N° 8
• Coperchio della vite di avanzamento
• Slitta meccanizzata con precisione
• Tutte le guide possono essere regolate tramite strisce a cuneo.
• Rotazione destra/sinistra nella slitta del letto commutabile tramite mandrino di commutazione
• Elettronica di sicurezza a due canali
• Intervallo di regolazione della slitta superiore ± 90
• Ingranaggi di marcia dolce, temprati e rettificati, montati su 2 cuscinetti a rulli conici di precisione regolabili
• Leva selettore chiaramente disposta per cambiare le velocità di avanzamento
• Design chiuso della scatola degli ingranaggi di alimentazione ad alta velocità
• Ingranaggi e assi temprati e rettificati, funzionanti in bagno d'olio in cuscinetti di precisione.
• Volanti disaccoppiati e testati secondo EN 23125
• Volanti di sicurezza con funzione di disaccoppiamento sull'asse X
• Volanti con scala fine regolabile 0,04 / 0,02 mm
• Interruttore di limite di sicurezza con contatti di apertura positiva
• Interruttore con calcolo del ciclo di vita, testato secondo la norma EN ISO 13849
• Lubrificazione centrale nella slitta del letto
• Interruttore di arresto di emergenza, interruttore di protezione del motore, interruttore principale bloccabile
• Lampada da macchina LED
• Catena portacavi per un posizionamento accurato di cavi e tubi
• Dispositivo di arresto di emergenza con controllo a pedale
• Dispositivo di raffreddamento con serbatoio di refrigerante separato con indicatore di livello e separatore d'olio; svuotamento e pulizia facili e complete secondo DIN
• Freno motore elettrico con arresto rapido di emergenza: arresto rapido senza sovratensione durante il funzionamento normale
• Sistema elettrico con componenti Siemens
• Supporto in acciaio a cambio rapido SWH 9-D
• 1 supporto in acciaio 41 x 180 tipo D per scalpello quadrato di 32 mm

SPECIFICHE TECNICHE

Sistema di lubrificante di raffreddamento

• Uscita della pompa di refrigerante 150 watt

Dimensioni e pesi

• Capacità di carico 1,4 tonnellate per metro quadrato
• lunghezza circa 5287 millimetri
• Larghezza/profondità circa 1525 millimetri
• Altezza circa 1925 millimetri
• Peso approssimativo. 3820 chilogrammi

Dati elettrici

• Uscita del motore di azionamento 11 kW
• Valore nominale totale 12 kW
• Tensione di alimentazione 400 volt
• Frequenza di rete 50 Hz

Velocità di movimento rapido

• Movimento rapido 3800 mm/min
• Spiegazioni sul movimento rapido max. 5 min (30 min di riposo)

Alimentazione

• Intervallo di alimentazione longitudinale 0,044 – 1,48 mm/giro
• Numero di avanzamenti longitudinali 25
• Gamma di alimentazione piana 0,022 – 0,74 mm/giro
• Numero di alimentazioni piane 25

Passaggi

• Passo metrico 0,45 – 120 mm/giro
• Numero di passi metrici 54
• Campo imperiale 80 – 7/16 Gg/1"
• Numero di passi imperiali 60
• Passo diametrale 7/8 – 160
• Numero di passi diametrali 42
• Passo di filettatura modulare 0,25 – 60 mm/giro
• Numero di passi di filettatura modulari 46

Intervallo di velocità

• Numero di marce 16
• Intervallo di velocità 25 – 1600 min¯¹

Mandrino

• Mandrino del mandrino Blocco a leva DIN ISO 702-2 n. 8
• Diametro del foro del mandrino/diametro del passaggio della barra 105 millimetri
• Altezza massima del portautensili 32 millimetri
• Cono del mandrino Ø 113 (cono 1:20) mm

Contropunta

• Getto MK 5
• Traccia della penna 235 millimetri
• Diametro della penna 90 millimetri

Assi

• Slitta superiore di spostamento 230 millimetri
• Carrello trasversale di viaggio 368 millimetri
• Sella per carrello di viaggio 2900 millimetri

Aree di lavoro

• Altezza massima 400 millimetri
• Larghezza massima 3050 millimetri
• Diametro di rotazione sul banco della macchina 800 millimetri
• Diametro di oscillazione nel ponte del letto 1035 millimetri
• Diametro di oscillazione sopra il carro di pianificazione 570 millimetri
• lunghezza di rotazione nel ponte del letto 250 millimetri
• Larghezza del letto 400 millimetri
• VPE 1

COMPONENTI/IMBALLAGGIO

Unità: ud.

Unità di imballaggio: 1

• Passo di smusso fisso max. Ø 150 mm
• Passo di smusso mobile Ø max. 130 mm
• luce della macchina
• Manicotto riduttore MK 5 / MK 7
• Punto di centraggio fisso MK 5
• Punto centrale fisso MK 5, legato
• Supporto in acciaio a cambio rapido 9-D
• Supporto in acciaio 41 x 180 tipo D per scalpelli quadrati
• Fermoposizione con regolazione fine
• Gioco di cambio marce
• Olio di qualità incluso
• Strumento operativo

ATTREZZATURA

Indicatore di posizione digitale DPA 31 Plus

PER QUALE TIPO DI LAVORO È ADATTO

Il tornio da banco ad alta precisione TH 8030D OPTIMUM è adatto per:

• Meccanizzazione di pezzi
• Prototipazione
• Fai da te
• Educazione
• Industria artigianale

CERTIFICAZIONE

- EN ISO 13849: La norma EN ISO 13849 si concentra sulla sicurezza dei sistemi di controllo relativi alle macchine, stabilendo requisiti per la progettazione e la valutazione di questi sistemi per garantire un funzionamento sicuro e minimizzare i rischi di guasti che possano causare infortuni o danni. Definisce livelli di prestazione (PL) che devono essere raggiunti in base al rischio, considerando la probabilità e le conseguenze dei guasti, e comprende aspetti come la ridondanza e la diagnostica del sistema per garantire la sua affidabilità nell'ambiente di lavoro.

- EN 23125: La norma EN 23125 affronta la sicurezza nella manipolazione di materiali sfusi, stabilendo requisiti per la progettazione e l'uso di attrezzature, garantendo la sicurezza degli operatori e minimizzando i rischi.
