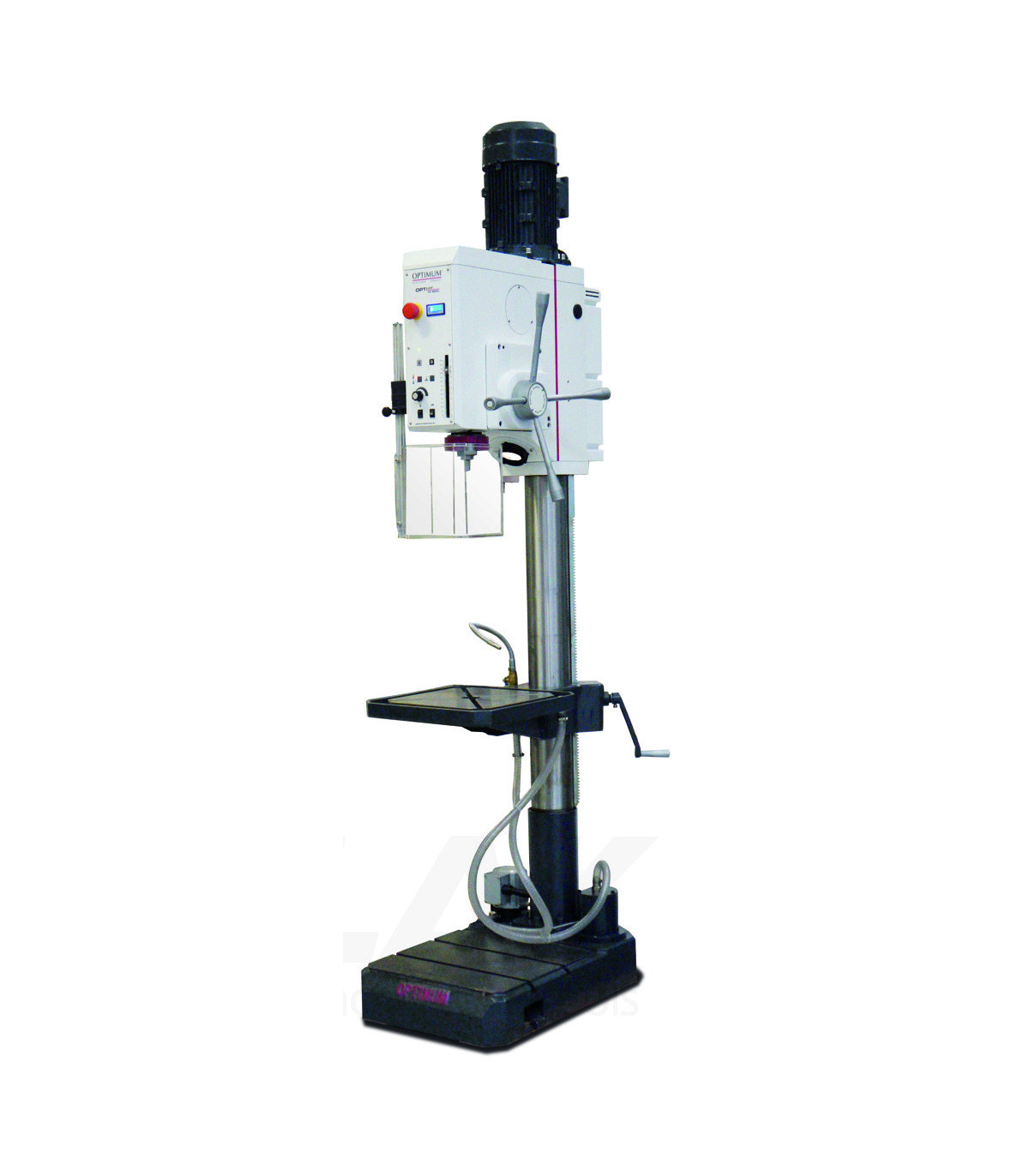

Perceuse à colonne avec variateur de vitesse DH 32 GSV OPTIMUM

Perceuse à colonne avec variateur de vitesse DH 32 GSV OPTIMUM. La perceuse à colonne DH 32 GSV OPTIMUM se distingue par son convertisseur de fréquence et son clavier à membrane facile à utiliser. Elle offre une large gamme de vitesses, un fonctionnement fluide et une haute concentricité. Sa construction solide en fonte et la table usinée garantissent la précision, tandis que l'écran numérique et la lumière intégrée améliorent l'opérabilité. De plus, elle dispose d'un butée de profondeur réglable et d'un expulseur pour un changement d'outils facile, offrant sécurité et confort à l'utilisateur.

CARACTÉRISTIQUES

• Convertisseur de fréquence
• Clavier à membrane facile à utiliser
• Écran de vitesse numérique
• Fonction de touche
• Fonctionnement fluide grâce au tournevis multidenté rectifié
• Haute concentricité grâce à l'arbre principal trempé et rectifié
• Boîte de vitesses à faible entretien avec lubrification à graisse
• Boîte de vitesses avec engrenages PA6
• Large gamme de vitesses
• Clavier à membrane facile à utiliser
• Construction en fonte solide et lourde
• Grande protection réglable en hauteur avec interrupteur de sécurité pour une protection maximale de l'utilisateur.
• Butée de profondeur de perçage réglable avec échelle millimétrique
• Fonctionnement avant/arrière
• Lumière de machine intégrée dans la tête de perçage
• Expulseur intégré pour un changement d'outils facile
• Table de perçage usinée avec précision avec rainures en T diagonales et canal d'eau de refroidissement environnant
• Colonne en fonte à parois épaisses pour une haute absorption de puissance et stabilité
• Base solide, de grandes dimensions et avec de fortes nervures à l'arrière.
• Interrupteur de pied optionnel disponible pour changer entre rotation droite-gauche et coupe de filetage

Perceuse OPTIdrill DH 32GSV

• Alimentation automatique de la broche
• Dispositif de refroidissement et filtre à copeaux selon la Directive Machines

SPÉCIFICATIONS TECHNIQUES

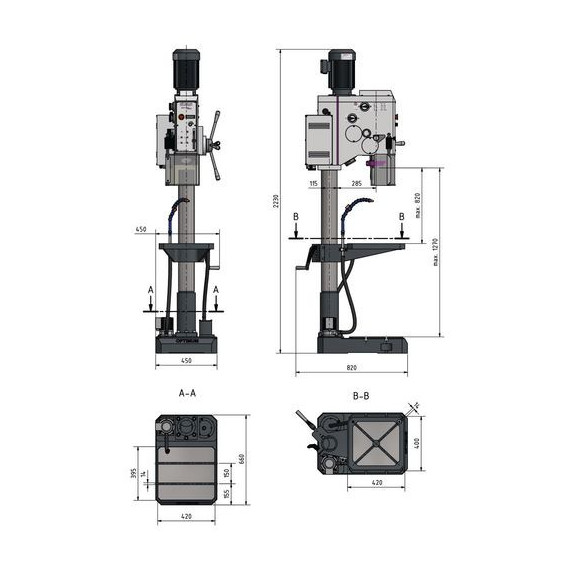

Dimensions et poids

• Diamètre de la colonne 115 millimètres
• Longueur approx. 820 millimètres
• Largeur/profondeur approx. 450 millimètres
• Hauteur approx. 2230 millimètres
• Poids approximatif. 324 kilogrammes

Performance de perçage

• Acier haute performance pour perçage (S235JR) 30 millimètres
• Acier haute performance pour perçage continu (S235JR) 26 millimètres
• Acier pour taraudage (S235JR) M 16 x 2 mm

Table de perçage

• Longueur de l'espace de travail 400 millimètres
• Largeur de l'espace de travail 420 millimètres
• Type de rainure en T diagonale
• Taille de la rainure en T 14 millimètres
• Nombre de rainures en T 2
• Rotation 360°
• Capacité de charge 120 kilos
• Distance maximale entre l'arbre et la table de perçage 820 millimètres

Données électriques

• Tension d'alimentation 400 volts
• Fréquence du réseau 50 Hz

Base de la machine

• Distance maximale de l'arbre à la base de la machine 1270 millimètres
• Longueur de la zone de travail 420 millimètres
• Largeur de la zone de travail 395 millimètres
• Taille de la rainure en T de la base de la machine 14 millimètres
• Nombre de rainures en T de la base de la machine 2
• Espacement des rainures en T de la base de la machine 150 millimètres

Motor(e)s

• Puissance de sortie du moteur de l'arbre 2,2 kW
• Puissance du moteur de la pompe de refroidissement 40 watts

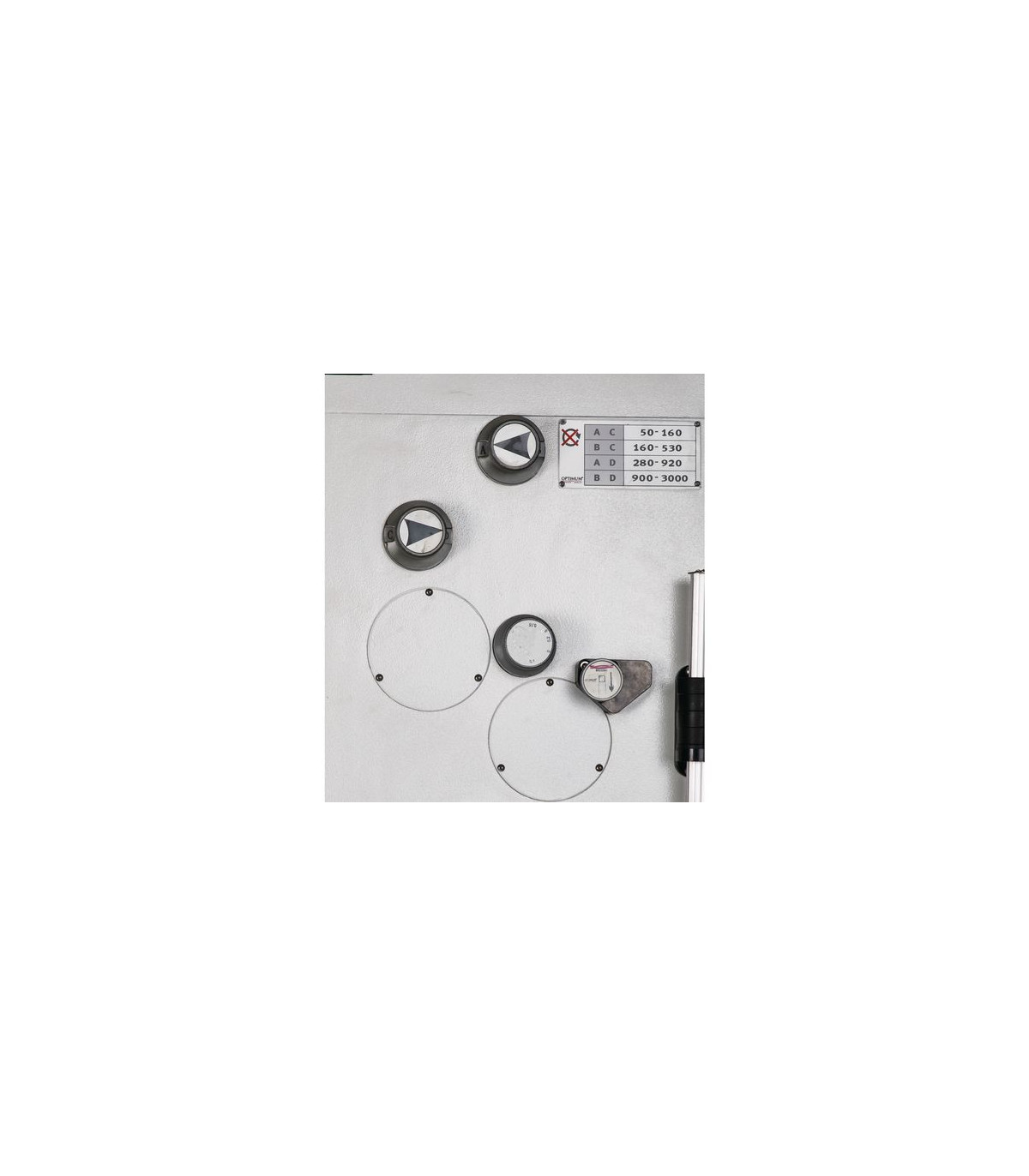

Plage de vitesse

• Plage de vitesse 40 – 3000 min¯¹
• Nombre de vitesses 4 étapes
• Contrôle de la vitesse ajustable électroniquement

Broche

• Course de la broche 125 millimètres
• Mandrin de broche MT 4
• Portée 285 millimètres
• Vitesse d'avance de la broche 0,05 / 0,1 mm/tr

Normes et certifications

• Norme DIN EN 55011
• Classe EMV C2
• VPE 1

COMPOSANTS/EMBALLAGE

Unité : ud.

Unité d'emballage : 1

Adaptateur MK4-B16

POUR QUEL TYPE DE TRAVAIL EST-IL APPROPRIÉ

La perceuse à colonne avec variateur de vitesse DH 32 GSV OPTIMUM est adaptée pour :

• Métallurgie
• Ateliers d'usinage
• Industrie du bois
• Fabrication de prototypes
• Artisanat
• Réparation

CERTIFICATION

- DIN EN 55011 : La norme DIN EN 55011 concerne les spécifications pour la compatibilité électromagnétique (CEM) des équipements industriels, scientifiques et médicaux. Elle garantit que les équipements n'interfèrent pas avec d'autres dispositifs électroniques et qu'ils sont résistants aux interférences externes, protégeant ainsi à la fois l'équipement et les utilisateurs.
