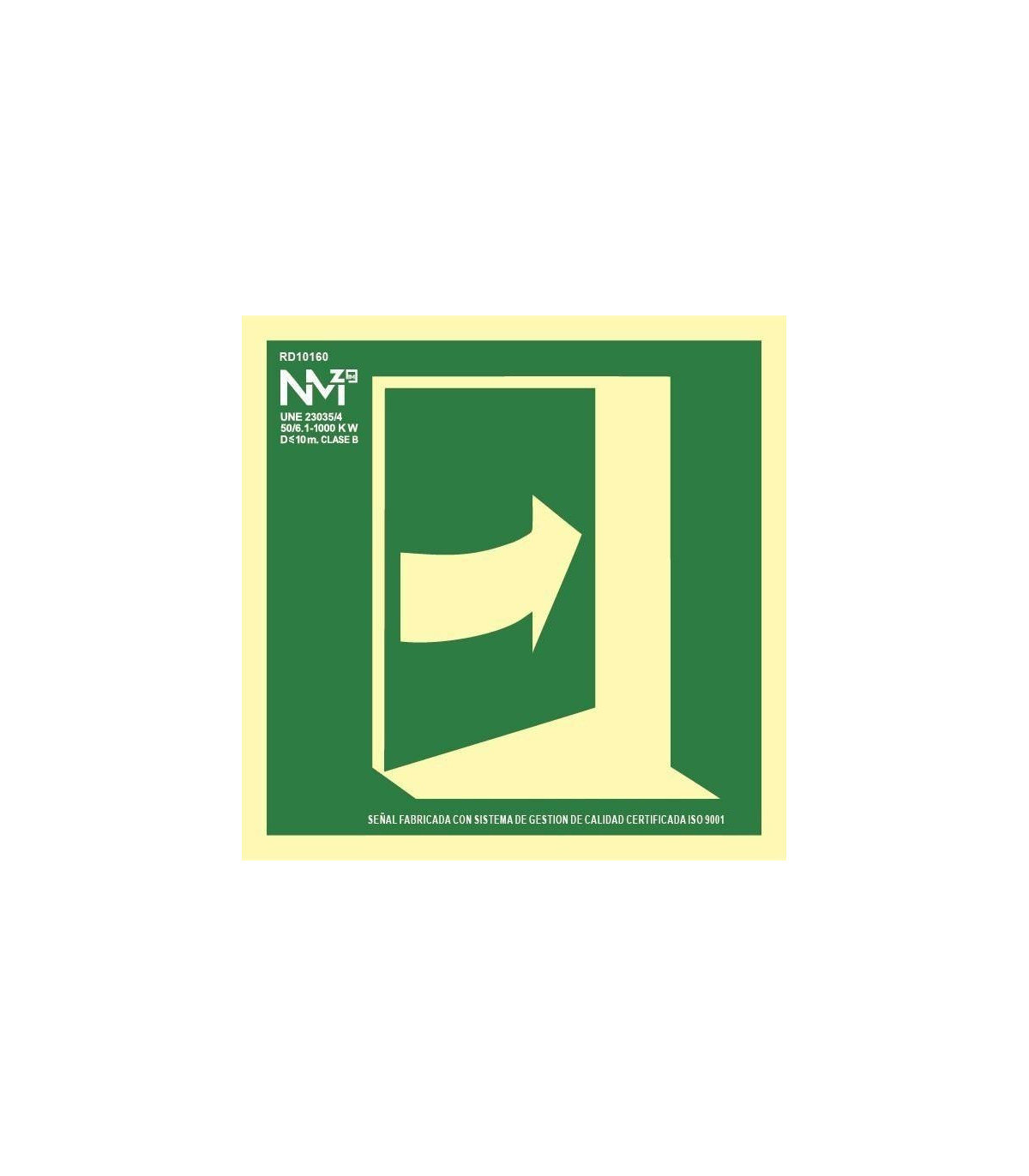

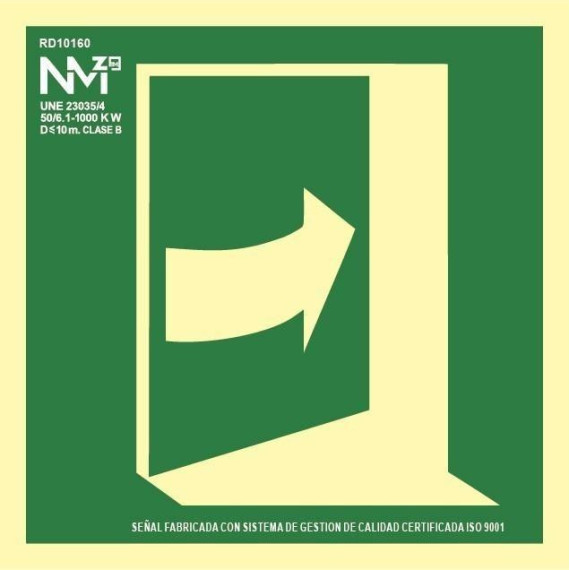

Signal de Porte d'Évacuation Droite luminescente SEKURECO

Signal de Porte d'Évacuation Droite luminescente SEKURECO. Classe : B (PVC 0,7 mm). Dimensions : 210X210. Signal d'urgence et d'évacuation de haute qualité et facile à installer. Le panneau est utilisé pour indiquer quelles sont les portes d'évacuation dans les bâtiments et les espaces fermés en cas d'urgence.

Élaboré sur une plaque de PVC ou d'aluminium avec une couche de pigment photoluminescent, (après avoir absorbé la lumière, le produit l'émet dans l'obscurité, donc il n'a besoin d'aucune source électrique et le produit peut être chargé un nombre indéfini de fois).

IDENTIFICATION DU PRODUIT

Selon la norme UNE 23035/4 :

• Nom ou marque du fabricant
• Date de fabrication
• Dénomination (classe A ou classe B selon le cas)

Selon RIPCI 513 :

• Nom ou marque du fabricant

VALEURS MINIMALES DE LUMINESCENCE APRÈS CAMARA SALINA

Toute la signalisation de NMZ est soumise à différents essais internes et externes de réponse lumineuse qui garantissent le respect des valeurs d'intensité lumineuse prévues dans la norme UNE 23035.

CLASSE A :

CLASSE B :

CARACTÉRISTIQUES

MATÉRIAUX SUPPORT PVC

Selon la norme UNE 53127 :

• PVC blanc 1mm pour classe A et PVC transparent 0,7mm pour classe B
• Aluminium laqué en blanc de 0,6mm d'épaisseur.
• Stabilité avec Tª < 55º.
• Absorption d'eau négligeable (0,04 ± 0,01)%.
• Auto-extinguible.
• Sans contenu de plomb et phosphore appréciables (inférieurs à 0,01%)
• Non toxique.

PICTOGRAMMES

Selon les normes :

• UNE EN ISO 7010
• UNE 23033/1

TEXTES

• Selon la norme UNE 23033/1

PRODUIT PHOTOLUMINISCENT

• Composé à base de pigments.
• Cycles photo-luminescents de charge et décharge illimités

COULEUR

Teintes selon la norme :

• UNE EN ISO 7010
• UNE 23033/1
• Encre de grande adhérence et résistance.
• Permet une grande flexibilité dans le produit final.
• Non auto-inflammable. Non toxique

ÉPAISSEUR FINALE

Classe A

• PVC 1,2 m/m (±10%).
• ALUMINIUM 0,8 m/m (±10%).

Classe B

• PVC 0,8 m/m (±10%).
• ALUMINIUM 0,7 m/m (±10%).

RÉFÉRENCE

• Imprimée sur le signal

DIMENSIONS

• Selon la norme UNE 23033/1

POURCENTAGES DE COULEUR

• Selon la norme UNE 23033-1

DISTANCE MAXIMALE DE VISION

• Imprimée sur le signal.

Pour calculer les dimensions nécessaires d'un signal, on appliquera, jusqu'à une distance maximale de 50 m, la formule :

S≥ L2 /2000

“S” représente la surface du signal en mètres carrés, et “L” la distance en mètres depuis laquelle le signal peut être perçu.

MESURES

CLASSE B (PVC 0'7 mm)

• B10160..............210X210

NORMATIF

- UNE 23033/1:2019 (Extinction) - Sécurité contre les incendies. Signalisation

- UNE 23033/2:2019 (Installations) - Sécurité contre les incendies. Signalisation de sécurité. Partie 2 : Signalisation et identification des installations de protection contre les incendies.

- UNE 23034/1998 (Évacuation) - Sécurité contre les incendies. Signalisation de Sécurité. Voies d'évacuation.

- UNE 23035-1/2003 - Sécurité contre les incendies. Signalisation photoluminescente-

- UNE 23035-4/2003 - Les signaux NMZ passent périodiquement des essais de radioactivité qui garantissent l'absence d'émission de l'élément de signalisation conformément à la norme UNE. 23035-4.

- UNE 53127/2002 - Plastiques cellulaires. Détermination des caractéristiques de combustion d'échantillons en position horizontale soumis à une petite flamme.

- UNE EN ISO 7010 : 2012 - Symboles graphiques. Couleurs et signaux de sécurité. Signaux de sécurité enregistrés (ISO 7010:2011) (Ratifié par AENOR en septembre 2012.)

- RD 314/2006 (CTE - Code Technique de Construction)

- RIPCI 2017 (Extinction) - Règlement sur les Installations de Protection Contre les Incendies.

- Les signaux NMZ sont fabriqués avec un système de gestion de qualité certifié UNE-EN ISO 9001

STOCKAGE, NETTOYAGE ET CONSERVATION

La température de travail ne doit pas dépasser 45º C. Des températures plus élevées peuvent déformer le matériau de support.

La température optimale de stockage se situe entre 15º C et 25º C ; et avec une humidité de 10/50%.

Méthodes de nettoyage ; évitez d'appliquer des produits abrasifs. Il est recommandé de les nettoyer avec de l'eau et des détergents neutres.

Le code technique de construction – Document de base de sécurité contre les incendies exige que la signalisation photoluminescente respecte la norme UNE 23035.

Dans le but de conserver la fonctionnalité pour laquelle les systèmes de signalisation ont été conçus, SEKURECO recommande de maintenir les signaux exempts de poussière, de saleté ou de tout reste ou objet qui empêche la visibilité et l'identification de ceux-ci.

Pour leur nettoyage, il est conseillé d'utiliser des solutions savonneuses de préférence, en évitant l'utilisation de solvants ou de produits abrasifs qui pourraient détériorer la surface du signal.

Les signaux photoluminescents doivent être placés de manière à recevoir l'énergie d'une source lumineuse naturelle ou artificielle pour assurer leur bon fonctionnement.

Conformément au RD 513/2017 (TABLEAU III), les systèmes de signalisation lumineuse doivent être soumis à une inspection/revue annuelle qui sera réalisée par du personnel spécialisé du fabricant, d'une entreprise de maintenance, ou par le personnel utilisateur ou titulaire de l'installation.

Une fois la période de vie utile des signaux qui composent le système de signalisation écoulée, l'inspection de ces éléments sera effectuée conformément aux indications recueillies dans le RD 513/2017 et la UNE 23035-2

INSTALLATION DU SIGNAL

Consultez notre blog pour savoir comment installer un signal ou un panneau : https://www.sekureco.eu/blog/76_consejos-de-instalacion-de-senales-de-seguridad.html

La HAUTEUR D'INSTALLATION recommandée oscille entre 2 et 2,50 mètres, en maintenant toujours une distance de séparation de 0,30 mètres par rapport au plafond.

Les signaux photoluminescents doivent être placés de manière à recevoir l'énergie d'une source lumineuse naturelle ou artificielle pour assurer leur bon fonctionnement.

La FIXATION de l'élément de signalisation doit être réalisée sur une surface ferme et propre.

Le signal peut être sécurisé par des ÉLÉMENTS MÉCANIQUES (vis, rivets, etc...) ou ADHÉSIFS (colle de montage, colles, silicones…) de manière soigneuse, en évitant de salir la surface visible ou de la déformer.

La signalisation d'ÉVACUATION doit être installée de manière à ce que depuis tout point susceptible d'occupation du lieu, une évacuation puisse être initiée, il est donc recommandé d'installer des signaux directionnels sur tous les itinéraires, intersections, escaliers, etc. qui servent de parcours.

La signalisation sur PORTES sera située au-dessus du linteau de celle-ci avec le panneau approprié (“SORTIE”, “SORTIE D'URGENCE”, “SANS SORTIE”, …).

La signalisation des MOYENS DE PROTECTION contre les incendies, de sauvetage et/ou de secours sera réalisée sur les mêmes éléments à signaliser dans la mesure du possible.
