Protezione per trapano radiale

Elemento equipaggiato con regolazione verticale dello schermo con sistema di braccio telescopico. Adatto per essere utilizzato in trapani e trapani radiali di grandi dimensioni.

· Protegge l'operatore dal contatto diretto con gli organi davanti alla rotazione del mandrino e dalla proiezione di trucioli e refrigerante. Ancorato sul lato sinistro della macchina.
· Lo schermo è regolabile in altezza semi-octogonale, con due sistemi diversi: nello schermo la barra di montaggio può essere regolata tramite il micro-piede (punto 4). Lo schermo è direttamente controllato dalla barra (punto 5).
· Compatibilità con un terminale di schermo che può essere posizionato all'interno (punto 7) o all'esterno (punto 8), consentendo un'ampia gamma di regolazione orizzontale.
· Completo con il microinterruttore di sicurezza.

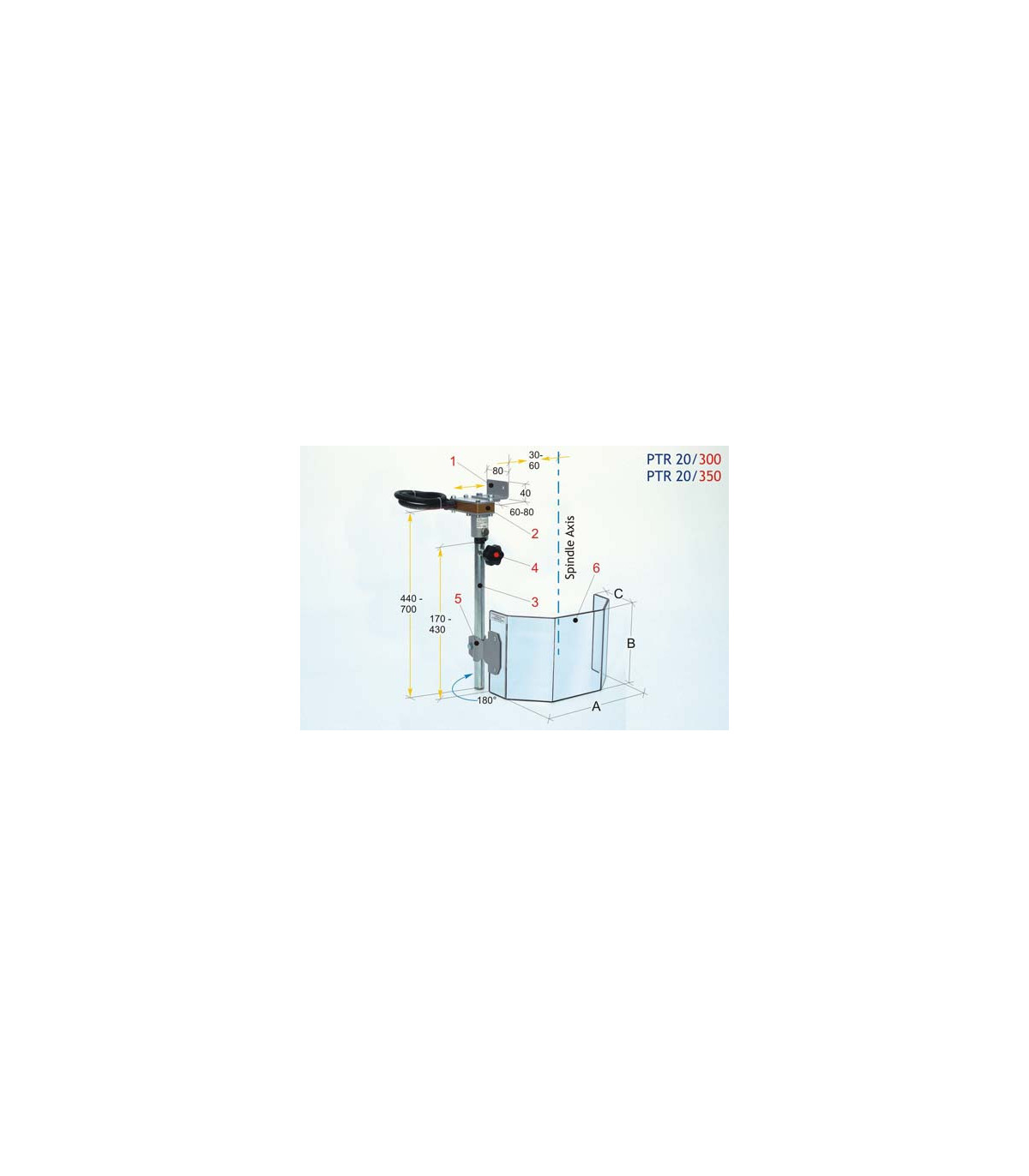

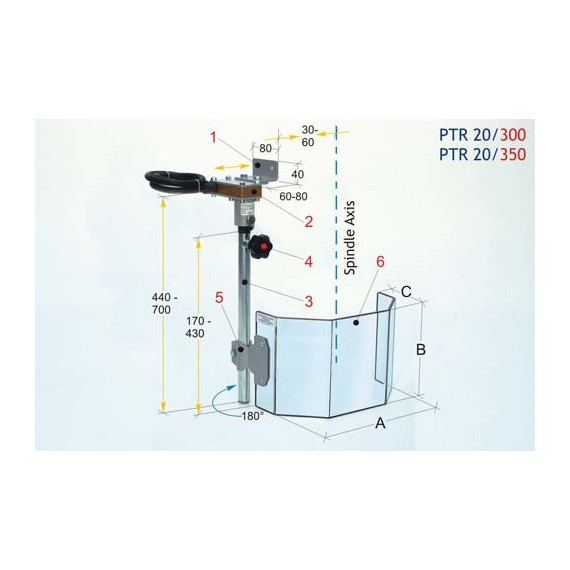

1 Staffa di ancoraggio in acciaio pressato.
2 Scatola principale interruttore di sicurezza. Rotazione 180°. N. 2 contatti NC.
3 Braccio verticale telescopico supporto schermo in acciaio tubolare.
4 Pulsante di rilascio del braccio dello schermo dal cubo interno.
5 Morsa con vite di rilascio dello schermo dal braccio telescopico.
6 Schermo semi-octogonale in policarbonato spesso.
