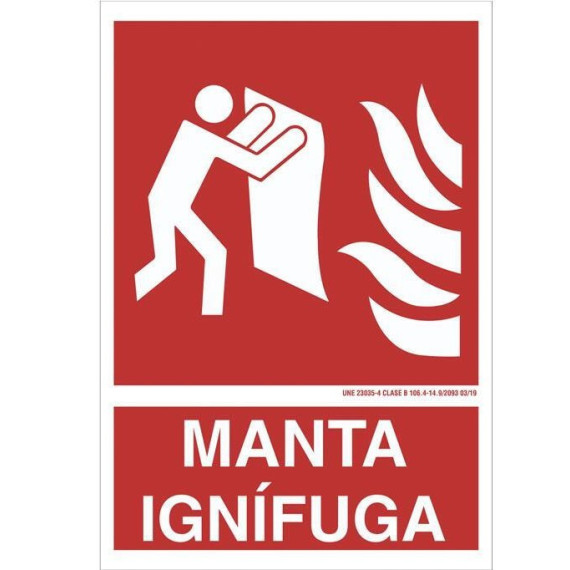

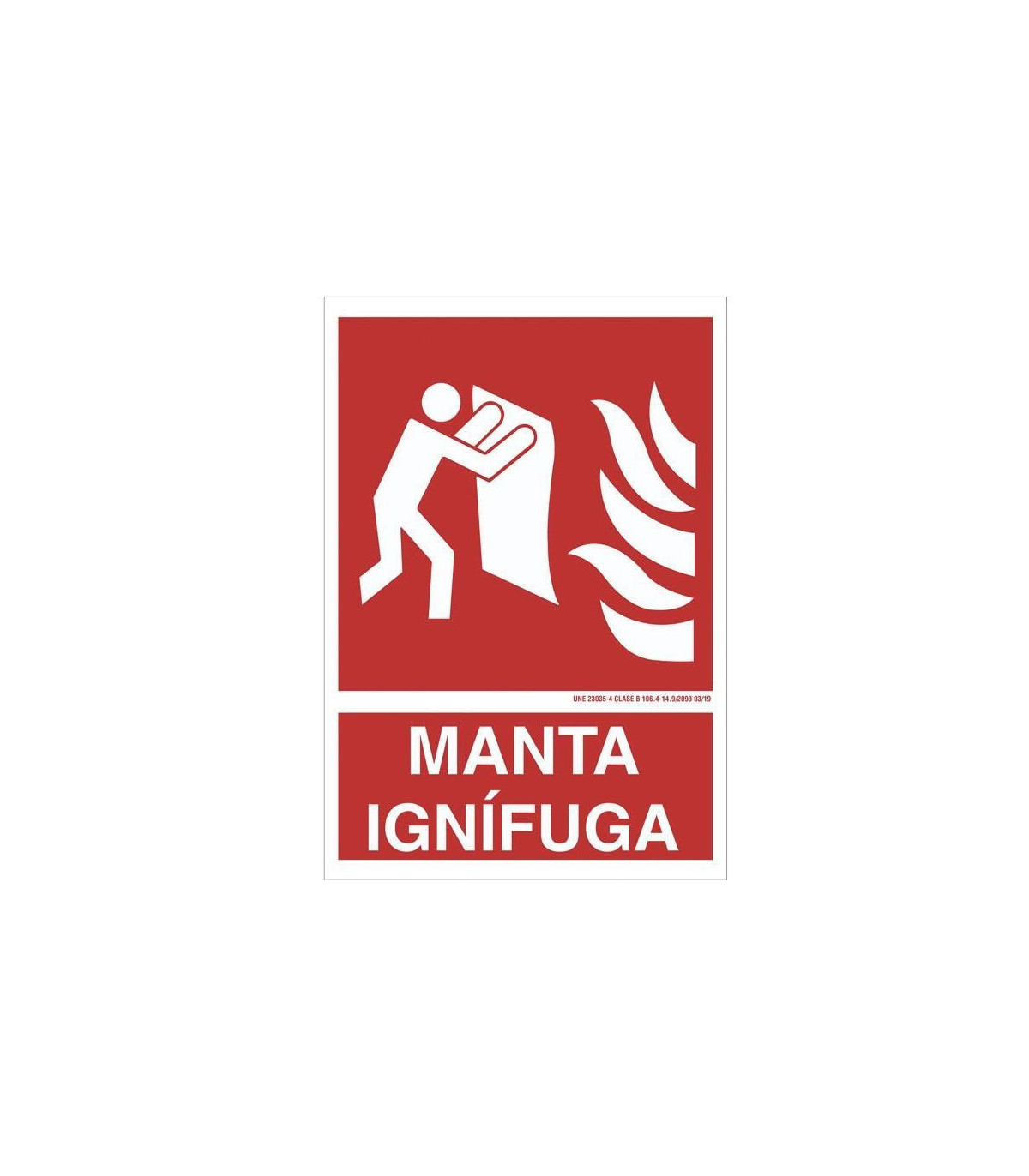

Segnale di soccorso Coperta ignifuga (testo e pittogramma) COFAN

Segnale di soccorso di testo e pittogramma Coperta ignifuga COFAN. Il cartello è composto da testo e pittogramma su sfondo rosso come colore di sicurezza. Per uso industriale.

Ilcartello di soccorsoè realizzato su una lastra luminescente, (dopo aver assorbito luce, il prodotto la emette al buio, quindi non necessita di alcuna fonte elettrica e il prodotto può essere ricaricato un numero indefinito di volte).

Questo tipo di segnali viene installato in diversi tipi di industrie come misura di allerta e sicurezza, e svolge la funzione di mantenere informati gli utenti e i lavoratori sulle azioni di soccorso in caso di emergenza.

È comune trovare questo tipo di segnali in una varietà di settori, tra cui l'industria chimica, l'industria petrolifera, l'industria delle costruzioni, l'industria alimentare, l'industria tessile e molti altri. È importante avere attrezzature antincendio in qualsiasi luogo dove esista il rischio di un incendio.

Materiale:

Luminescente

Dimensioni:

148 x 105 mm

210 x 148 mm

297 x 210 mm

420 x 297 mm

IDENTIFICAZIONE DEL PRODOTTO

Secondo la norma UNE 23035/4:

• Nome o marchio del produttore
• Data di fabbricazione
• Denominazione (classe A o classe B a seconda dei casi)

Secondo RIPCI 513:

• Nome o marchio del produttore

VALORI MINIMI DI LUMINISCENZA DOPO CAMERA SALINA

Tutta la segnaletica di NMZ è sottoposta a diversi test interni ed esterni di risposta luminosa che garantiscono il rispetto dei valori di intensità luminosa previsti dalla norma UNE 23035.

CLASSE A:

CLASSE B:

CARATTERISTICHE

MATERIALI DI SUPPORTO PVC

Secondo la norma UNE 53127:

• PVC bianco 1mm per classe A e PVC trasparente 0,7mm per classe B.
• Alluminio verniciato bianco di 0,6 mm di spessore.
• Stabilità con Tª < 55º.
• Assorbimento d'acqua trascurabile (0,04 ± 0,01)%.
• Autoestinguente.
• Senza contenuto apprezzabile di piombo e fosforo (inferiore allo 0,01%)
• Non tossico.

PITTOGRAMMI

Secondo le norme:

• UNE EN ISO 7010
• UNE 23033/1

TESTI

• Secondo la norma UNE 23033/1

PRODOTTO FOTOLUMINESCENTE

• Composto a base di pigmenti.
• Cicli foto-luminescenti di carica e scarica illimitati

COLORE

Toni secondo norma:

• UNE EN ISO 7010
• UNE 23033/1
• Inchiostro ad alta aderenza e resistenza.
• Permette una grande flessibilità nel prodotto finale.
• Non auto-infiammabile. Non tossico.

SPESSORE FINALE

Classe A

• PVC 1,2 m/m (±10%).
• ALLUMINIO 0,8 m/m (±10%).

Classe B

• PVC 0,8 m/m (±10%).
• ALLUMINIO 0,7 m/m (±10%).

RIFERIMENTO

• Impressa nel segnale

DIMENSIONI

• Secondo la norma UNE 23033/1

PERCENTUALI DI COLORE

• Secondo la norma UNE 23033-1

DISTANZA MASSIMA DI VISIONE

• Impressa nel segnale.

Per calcolare le dimensioni necessarie di un segnale si applicherà, fino a una distanza massima di 50 m, la formula:

S≥ L2 /2000

“S” rappresenta la superficie del segnale in metri quadrati, e “L” la distanza in metri da cui si può percepire il segnale.

MISURE

CLASSE B (PVC 0,7 mm)

• 148 x 105 mm

  210 x 148 mm

  297 x 210 mm

  420 x 297 mm

APPLICAZIONI

Industria petrolifera

Industria delle costruzioni

Industria alimentare

Industria tessile

NORMATIVA

La normativa UNE 23035-4 di dicembre 2003 obbliga i segnali a rispettare determinate qualità di intensità luminosa e resistenza all'attenuazione del pigmento. Sia le inchiostri che il PVC fotoluminescente utilizzati per la realizzazione dei nostri segnali soddisfano ampiamente tale normativa. Poiché la segnaletica di sicurezza può contribuire a salvare vite ed è obbligatoria, utilizzate la migliore segnaletica possibile. Raccomandazioni d'uso: dimensioni minime da utilizzare in base ai metri.

MAGAZZINAGGIO, PULIZIA E CONSERVAZIONE

La temperatura di lavoro non deve superare i 45º C. Temperature superiori possono deformare il materiale di supporto.

La temperatura ottimale di stoccaggio sarà tra 15º C e 25º C; e con un'umidità del 10/50%.

Metodi di pulizia; evitare di applicare prodotti abrasivi. Si consiglia di pulirli con acqua e detergenti neutri.

Il codice tecnico delle costruzioni – Documento base di sicurezza contro gli incendi richiede che la segnaletica fotoluminescente debba rispettare la norma UNE 23035.

Con l'obiettivo di conservare la funzionalità per cui sono stati concepiti i sistemi di segnalazione, SEKURECO raccomanda di mantenere i segnali liberi da polvere, sporcizia o qualsiasi residuo o oggetto che possa ostacolare la visibilità e l'identificazione degli stessi.

Per la sua pulizia si consiglia di utilizzare soluzioni saponi preferibilmente, evitando l'uso di solventi o prodotti abrasivi che potrebbero danneggiare la superficie del segnale.

I segnali fotoluminescenti devono essere posizionati in modo da ricevere l'energia da una fonte luminosa naturale o artificiale per garantire il loro corretto funzionamento.

Secondo il RD 513/2017 (TABLA III), i sistemi di segnalazione luminosa devono essere sottoposti a un'ispezione/revisione annuale che sarà effettuata da personale specializzato del produttore, di un'azienda di manutenzione, oppure dal personale utente o titolare dell'impianto.

Una volta trascorso il periodo di vita utile dei segnali che compongono il sistema di segnalazione, verrà effettuata l'ispezione di detti elementi seguendo le indicazioni riportate nel RD 513/2017 e nella UNE 23035-2.

INSTALLAZIONE SEGNALE

Consulta il nostro blog per scoprire come installare un segnale o un cartello:https://www.sekureco.eu/blog/76_consejos-de-instalacion-de-senales-de-seguridad.html

L'ALTEZZA DI INSTALLAZIONE raccomandata varia tra i 2 e i 2,50 metri, mantenendo sempre una distanza di separazione di 0,30 metri rispetto al soffitto.

I segnali fotoluminescenti devono essere posizionati in modo da ricevere l'energia da una fonte luminosa naturale o artificiale per garantire il loro corretto funzionamento.

Il FISSAGGIO dell'elemento di segnalazione deve essere effettuato su una superficie solida e libera da sporcizia.

Il segnale può essere fissato mediante ELEMENTI MECCANICI (viti, rivetti, ecc...) o ADESIVI (colla di montaggio, colle, siliconi…) in modo accurato, evitando di sporcare la superficie visibile o di deformarla.

La segnaletica di EVACUAZIONE deve essere installata in modo tale che da qualsiasi punto suscettibile di occupazione del locale si possa avviare un'evacuazione, pertanto si consiglia di installare segnali direzionali in tutte quelle vie, incroci, scale, ecc. che fungano da percorso.

La segnaletica sulle PORTE sarà posizionata sopra il davanzale della stessa con l'indicazione appropriata (“USCITA”, “USCITA DI EMERGENZA”, “SENZA USCITA”, …).

La segnaletica dei MEZZI DI PROTEZIONE contro incendi, salvataggio e/o soccorso sarà realizzata sugli stessi elementi da segnalare, sempre che sia possibile.
