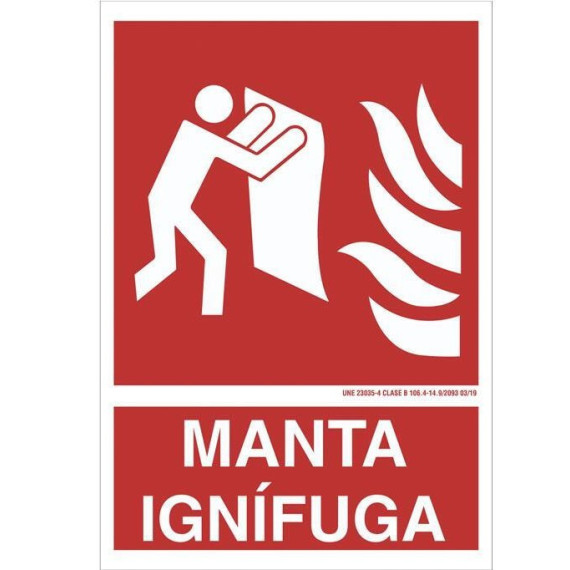

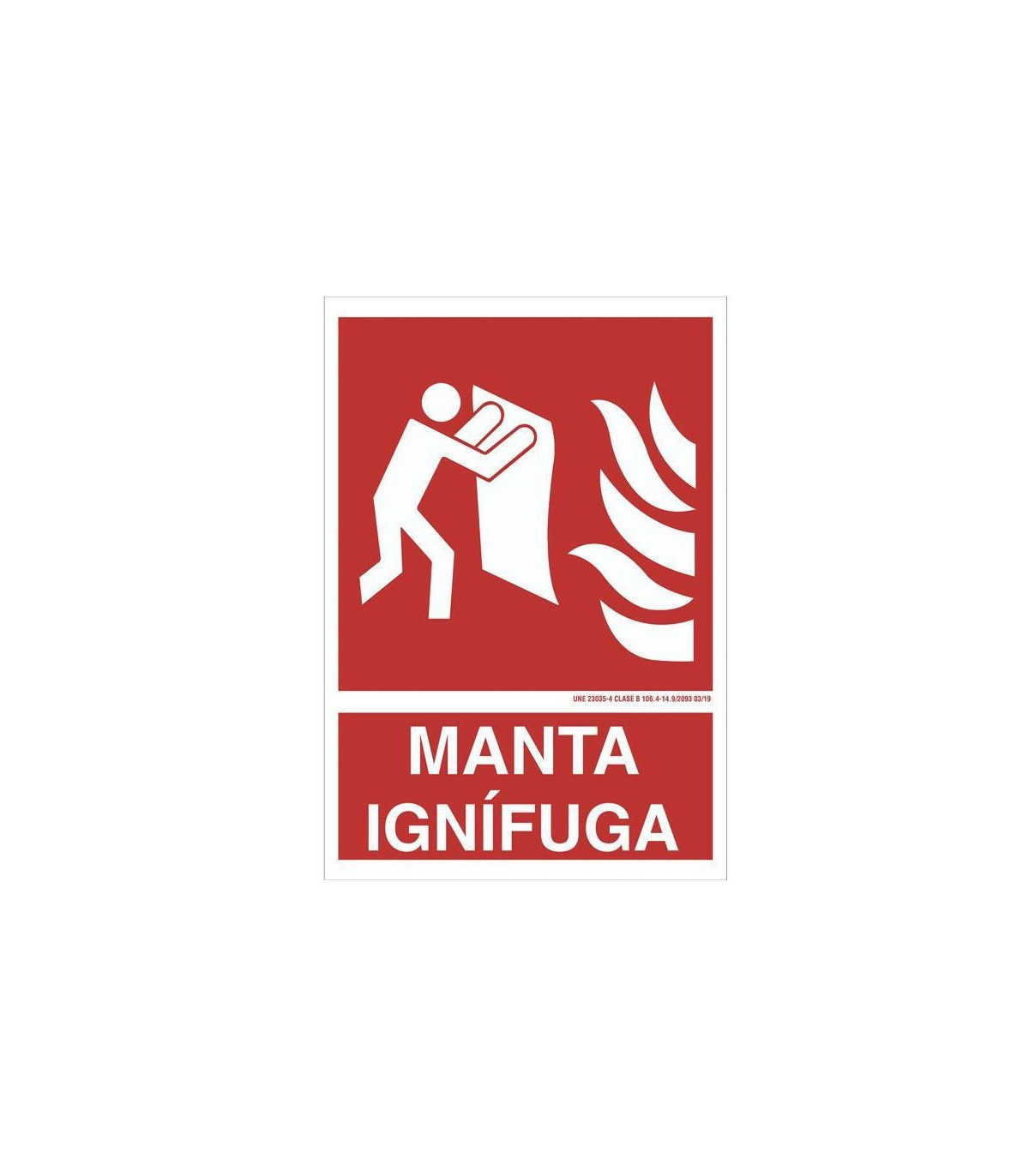

Sinal de socorro Manta ignífuga (texto e pictograma) COFAN

Sinal de socorro de texto e pictograma Manta ignífuga COFAN. O cartaz consiste em texto e pictograma sobre fundo vermelho como cor de segurança. Para uso industrial.

Ocartaz de socorroEstá elaborado sobre chapa luminiscente, (depois de absorver luz, o produto a emite no escuro, portanto não precisa de nenhuma fonte elétrica e o produto pode ser carregado um número indefinido de vezes).

Este tipo de sinais são instalados em diferentes tipos de indústrias como medida de alerta e segurança, cumprindo assim a função de manter informados os usuários e trabalhadores sobre as ações de socorro em caso de emergência.

É comum encontrar este tipo de sinais em uma variedade de indústrias, incluindo a indústria química, a indústria petrolífera, a indústria da construção, a indústria alimentícia, a indústria têxtil e muitas outras. É importante ter equipamentos de combate a incêndio em qualquer lugar onde exista o risco de um incêndio.

Material:

Luminiscente

Dimensões:

148 x 105 mm

210 x 148 mm

297 x 210 mm

420 x 297 mm

IDENTIFICAÇÃO DO PRODUTO

De acordo com a norma UNE 23035/4:

• Nome ou marca do fabricante
• Data de fabricação
• Denominação (classe A ou classe B conforme aplicável)

De acordo com o RIPCI 513:

• Nome ou marca do fabricante

VALORES MÍNIMOS DE LUMINISCÊNCIA APÓS CÂMARA SALINA

Toda a sinalização da NMZ é submetida a diferentes ensaios internos e externos de resposta luminosa que garantem o cumprimento dos valores de intensidade luminosa previstos na norma UNE 23035.

CLASSE A:

CLASSE B:

CARACTERÍSTICAS

MATERIAIS DE SUPORTE PVC

De acordo com a norma UNE 53127:

• PVC branco 1mm para classe A e PVC transparente 0,7mm para classe B.
• Alumínio lacado em branco com 0,6mm de espessura.
• Estabilidade com Tª < 55º.
• Absorção de água desprezível (0,04 ± 0,01)%.
• Auto-extinguível.
• Sem conteúdo apreciável de chumbo e fósforo (inferior a 0,01%)
• Não tóxico.

PICTOGRAMAS

De acordo com as normas:

• UNE EN ISO 7010
• UNE 23033/1

TEXTOS

• De acordo com a norma UNE 23033/1

PRODUTO FOTOLUMINESCENTE

• Composto à base de pigmentos.
• Ciclos foto-luminescentes de carga e descarga ilimitados

COR

Tons segundo norma:

• UNE EN ISO 7010
• UNE 23033/1
• Tinta de grande aderência e resistência.
• Permite uma grande flexibilidade no produto final.
• Não auto-inflamável. Não tóxico.

ESPESSURA FINAL

Classe A

• PVC 1,2 m/m (±10%).
• ALUMÍNIO 0,8 m/m (±10%).

Classe B

• PVC 0,8 mm (±10%).
• ALUMÍNIO 0,7 m/m (±10%).

REFERÊNCIA

• Impressa na sinalização

DIMENSÕES

• De acordo com a norma UNE 23033/1

PORCENTAGENS DE COR

• De acordo com a norma UNE 23033-1

DISTÂNCIA MÁXIMA DE VISÃO

• Impressa na sinal.

Para calcular as dimensões necessárias de um sinal, será aplicada, até uma distância máxima de 50 m, a fórmula:

S≥ L2 /2000

“S” representa a superfície do sinal em metros quadrados, e “L” a distância em metros a partir da qual se pode perceber o sinal.

MEDIDAS

CLASSE B (PVC 0,7 mm)

• 148 x 105 mm

  210 x 148 mm

  297 x 210 mm

  420 x 297 mm

APLICAÇÕES

Indústria petrolífera

Indústria da construção

Indústria alimentar

Indústria têxtil

NORMATIVA

A norma UNE 23035-4 de Dezembro de 2003 obriga os sinais a certas qualidades de intensidade luminosa e de resistência à atenuação do pigmento. Tanto as tintas como o PVC Fotoluminescente utilizados na realização dos nossos sinais cumprem amplamente essa norma. Dado que a sinalização de segurança pode contribuir para salvar vidas e é obrigatória, utilize a melhor sinalização possível. Recomendações de Uso: Tamanhos mínimos a utilizar em função dos metros.

ARMAZENAMENTO, LIMPEZA E CONSERVAÇÃO

A temperatura de trabalho não deverá ser superior a 45º C. Temperaturas superiores podem deformar o material de suporte.

A temperatura óptima de armazenamento estará entre 15º C e 25º C; e com uma humidade de 10/50%.

Métodos de limpeza; evite aplicar produtos abrasivos. Recomenda-se limpá-las com água e detergentes neutros.

O código técnico de edificação – Documento básico de segurança contra incêndios exige que a sinalização fotoluminescente cumpra com a norma UNE 23035.

Com o objetivo de conservar a funcionalidade para a qual foram concebidos os sistemas de sinalização, a SEKURECO recomenda manter os sinais livres de poeira, sujeira ou qualquer resíduo ou objeto que impeça a visibilidade e identificação dos mesmos.

Para a sua limpeza, recomenda-se utilizar soluções sabonosas de preferência, evitando o uso de solventes ou produtos abrasivos que possam deteriorar a superfície do sinal.

As sinalizações fotoluminescentes devem ser posicionadas de forma a receber a energia de uma fonte luminosa natural ou artificial para garantir o seu correto funcionamento.

De acordo com o RD 513/2017 (TABELA III), os sistemas de sinalização luminosa deverão ser submetidos a uma inspeção/revisão anual que será realizada por pessoal especializado do fabricante, de uma empresa de manutenção, ou pelo pessoal usuário ou titular da instalação.

Uma vez decorrido o período de vida útil dos sinais que compõem o sistema de sinalização, será realizada a inspeção desses elementos seguindo as indicações contidas no RD 513/2017 e na UNE 23035-2.

INSTALAÇÃO DE SINAL

Consulte o nosso blog para saber como instalar um sinal ou placa:https://www.sekureco.eu/blog/76_consejos-de-instalacion-de-senales-de-seguridad.html

A ALTURA DE INSTALAÇÃO recomendada varia entre 2 e 2,50 metros, mantendo sempre uma distância de separação de 0,30 metros em relação ao teto.

As sinalizações fotoluminescentes devem ser posicionadas de forma a receber a energia de uma fonte luminosa natural ou artificial para garantir o seu correto funcionamento.

A FIXAÇÃO do elemento de sinalização deve ser feita sobre uma superfície firme e livre de sujeira.

A sinal poderá ser fixada através de ELEMENTOS MECÂNICOS (parafusos, rebites, etc...) ou ADESIVOS (adesivo de montagem, colas, silicones…) de forma cuidadosa, evitando sujar a superfície visível ou a deformação da mesma.

A sinalização de EVACUAÇÃO deve ser instalada de tal forma que, a partir de qualquer ponto suscetível de ocupação do recinto, se possa iniciar uma evacuação. Por isso, recomenda-se instalar sinais direcionais em todas aquelas rotas, interseções, escadas, etc., que sirvam como percurso.

A sinalização nas PORTAS será colocada sobre o lintel da mesma com o rótulo apropriado (“SAÍDA”, “SAÍDA DE EMERGÊNCIA”, “SEM SAÍDA”, …).

A sinalização de MEIOS DE PROTEÇÃO contra incêndios, salvamento e/ou socorro será realizada sobre os mesmos elementos a sinalizar sempre que possível.
